Wibracje to wszechobecne zjawisko fizyczne, które może mieć znaczący wpływ na różne urządzenia elektroniczne i optyczne. Jako dostawca światłowodowych rozdzielaczy PLC (Planar Lightwave Circuit) byłem świadkiem na własne oczy, jak wibracje mogą wpływać na działanie tych kluczowych komponentów w sieciach światłowodowych. W tym poście na blogu zagłębię się w sposób, w jaki wibracje wpływają na wydajność światłowodowych rozdzielaczy PLC i omówię potencjalne strategie łagodzenia.
Zrozumienie światłowodowych splitterów PLC
Przed zbadaniem skutków wibracji należy koniecznie zrozumieć, czym są światłowodowe rozgałęźniki PLC i jak działają. Rozgałęźniki PLC to pasywne urządzenia optyczne służące do dzielenia sygnału optycznego na wiele wyjść. Są szeroko stosowane w sieciach światłowodowych (FTTH), sieciach lokalnych (LAN) i innych światłowodowych systemach komunikacyjnych. Technologia PLC wykorzystuje falowód na bazie krzemionki na podłożu krzemowym, aby osiągnąć niskie straty wtrąceniowe, wysoką niezawodność i doskonałą jednorodność na wielu portach wyjściowych.
Jak wibracje wpływają na światłowodowe rozgałęźniki PLC
1. Zmiana tłumienia wtrąceniowego
Tłumienie wtrąceniowe to krytyczny parametr rozdzielaczy PLC, który mierzy ilość mocy optycznej utraconej, gdy sygnał przechodzi przez rozdzielacz. Wibracje mogą powodować naprężenia mechaniczne w chipie PLC i podłączonych do niego światłowodach. Naprężenie to może prowadzić do mikro- lub makro-zginania włókien optycznych, co z kolei zwiększa tłumienie wtrąceniowe. Mikrozgięcia to małe, przypadkowe zagięcia światłowodu, które powodują wyciek światła z rdzenia, natomiast makrozgięcia to większe, widoczne zgięcia, które mogą również zakłócać propagację światła.
Na przykład w środowisku o wysokich wibracjach, takim jak hala produkcyjna lub poruszający się pojazd, ciągłe wstrząsy mogą powodować tarcie włókien o siebie lub o obudowę rozdzielacza. Tarcie to może z czasem powodować powstawanie mikrozgięć, stopniowo zwiększając tłumienie wtrąceniowe. Nawet niewielki wzrost tłumienności wtrąceniowej może mieć znaczący wpływ na wydajność sieci światłowodowej, zmniejszając siłę sygnału i potencjalnie prowadząc do błędów w komunikacji.
2. Degradacja strat zwrotnych
Strata odbiciowa to kolejny ważny parametr, który mierzy ilość światła odbitego z powrotem w kierunku źródła. Wibracje mogą powodować zmiany współczynnika załamania światła światłowodu w chipie PLC lub na powierzchniach czołowych włókien optycznych. Zmiany te mogą prowadzić do zwiększenia odbicia światła, co skutkuje pogorszeniem strat odbiciowych.
Gdy straty odbiciowe ulegają pogorszeniu, odbite światło może zakłócać oryginalny sygnał, powodując zniekształcenie sygnału i zmniejszając ogólną wydajność systemu. W niektórych przypadkach nadmierne odbicie może nawet uszkodzić nadajniki lub odbiorniki optyczne. Na przykład, jeśli wibracje powodują niewspółosiowość światłowodu i chipa PLC, światło może nie być skutecznie wprowadzane do falowodu, co prowadzi do zwiększonego odbicia.
3. Stabilność sygnału
Wibracje mogą również wpływać na stabilność sygnału optycznego przechodzącego przez rozdzielacz PLC. Naprężenia mechaniczne spowodowane wibracjami mogą powodować wahania długości ścieżki optycznej, co może skutkować zmianami fazowymi i zmianami amplitudy sygnału. Wahania te mogą powodować niestabilność sygnału, co prowadzi do błędów bitowych i zmniejszenia szybkości transmisji danych.
Na przykład w środowisku centrum danych, gdzie kluczowa jest szybka transmisja danych, nawet niewielka niestabilność sygnału może mieć znaczący wpływ na wydajność sieci. Ciągłe wibracje pochodzące od wentylatorów chłodzących, serwerów lub innego sprzętu mogą powodować wahania sygnału w rozdzielaczach PLC, co wpływa na niezawodność przesyłania danych.
4. Uszkodzenia fizyczne
W ciężkich przypadkach długotrwałe lub intensywne wibracje mogą spowodować fizyczne uszkodzenie rozdzielacza PLC. Naprężenia mechaniczne mogą prowadzić do pęknięć w chipie PLC lub obudowie splittera, zerwaniu włókien optycznych lub poluzowaniu złączy. Uszkodzenia fizyczne mogą spowodować całkowitą niesprawność splittera, wymagającą wymiany i powodujące znaczne przestoje w sieci światłowodowej.
Na przykład w środowisku zewnętrznym narażonym na silne wiatry lub aktywność sejsmiczną, rozdzielacze PLC mogą być narażone na wysoki poziom wibracji. Jeśli rozdzielacz nie zostanie prawidłowo zamontowany lub zabezpieczony, wibracje mogą spowodować przesunięcie lub pęknięcie elementów, co może doprowadzić do całkowitej awarii urządzenia.
Strategie łagodzące
1. Prawidłowa instalacja
Właściwa instalacja ma kluczowe znaczenie, aby zminimalizować wpływ wibracji na rozgałęźniki PLC. Rozgałęźniki należy zamontować bezpiecznie przy użyciu odpowiednich wsporników lub obudów, aby zapobiec nadmiernym ruchom. Światłowody należy starannie poprowadzić i zabezpieczyć, aby uniknąć załamań i skręcenia. Dodatkowo można zastosować materiały tłumiące drgania w celu odizolowania splittera od źródła drgań.
Na przykład podczas instalowania rozgałęźników PLC w środowisku fabrycznym można zastosować gumowe uszczelki lub mocowania amortyzujące, aby zmniejszyć przenoszenie wibracji z maszyny na rozgałęźniki. Włókna należy w regularnych odstępach wiązać opaskami kablowymi, aby zapobiec ich swobodnemu przemieszczaniu się.
2. Solidne opakowanie
Używanie solidnego opakowania może również pomóc chronić rozdzielacze PLC przed wibracjami. Obudowa rozdzielacza powinna być wykonana z trwałego materiału, który jest w stanie wytrzymać naprężenia mechaniczne. Niektóre splittery mają obudowę metalową lub plastikową, która zapewnia dodatkową ochronę przed wibracjami i uderzeniami.
Na przykładRozdzielacz światłowodowy 2*8 szt. Kaseta Sc Apcjest umieszczony w wytrzymałej kasecie, która zapewnia doskonałą ochronę przed wibracjami i czynnikami środowiskowymi. Kaseta została zaprojektowana tak, aby bezpiecznie trzymać splitter i zapobiegać wszelkim ruchom, które mogłyby spowodować uszkodzenie podzespołów.
3. Komponenty jakościowe
Stosowanie wysokiej jakości komponentów jest niezbędne, aby zapewnić niezawodność rozgałęźników PLC w środowisku podatnym na wibracje. Aby wytrzymać naprężenia mechaniczne spowodowane wibracjami, światłowody powinny charakteryzować się dużą wytrzymałością na rozciąganie i dobrą odpornością na zginanie. Układ PLC powinien być produkowany z dużą precyzją, aby zminimalizować wpływ wibracji na wydajność optyczną.
Na przykładRozgałęźnik światłowodowy 1x16 Plc, rura stalowa, gołe włókno 250µm, Sc Upc, jednomodowywykorzystuje wysokiej jakości światłowody i precyzyjnie wykonany układ PLC, aby zapewnić stabilną pracę nawet w trudnych warunkach. Obudowa z rur stalowych zapewnia dodatkową ochronę przed wibracjami i uszkodzeniami fizycznymi.
4. Regularna konserwacja
Aby wykryć i rozwiązać wszelkie problemy spowodowane wibracjami, konieczna jest regularna konserwacja. Splittery PLC należy okresowo sprawdzać pod kątem oznak uszkodzeń fizycznych, takich jak pęknięcia lub luźne złącza. Należy regularnie mierzyć tłumienie wtrąceniowe i tłumienie odbiciowe, aby monitorować działanie rozgałęźników.
W przypadku wykrycia jakichkolwiek problemów należy niezwłocznie przeprowadzić niezbędne naprawy lub wymiany, aby zapobiec dalszym uszkodzeniom sieci. Na przykład, jeśli tłumienność wtrąceniowa splittera znacznie wzrosła, może zaistnieć konieczność wymiany uszkodzonego włókna lub całego splittera.
Wniosek
Wibracje mogą mieć znaczący wpływ na wydajność światłowodowych rozgałęźników PLC, wpływając na takie parametry, jak tłumienność wtrąceniowa, tłumienność odbiciowa, stabilność sygnału, a nawet powodując uszkodzenia fizyczne. Jako dostawca rozgałęźników PLC rozumiemy znaczenie dostarczania produktów wysokiej jakości, które są w stanie sprostać wyzwaniom różnych środowisk.

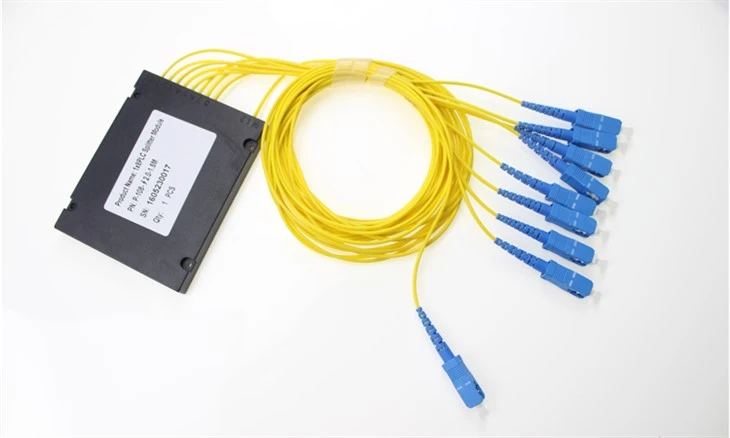

Wdrażając odpowiednie techniki instalacji, stosując solidne opakowanie, wybierając wysokiej jakości komponenty i przeprowadzając regularną konserwację, można zminimalizować wpływ wibracji na rozgałęźniki PLC. Nasza firma oferuje szeroką gamę splitterów PLC m.inRozdzielacz światłowodowy 2*8 szt. Kaseta Sc Apc,Rozgałęźnik światłowodowy 1x16 Plc, rura stalowa, gołe włókno 250µm, Sc Upc, jednomodowy, IRozdzielacz światłowodowy 1x8 PLC, które zostały zaprojektowane w celu zapewnienia niezawodnej pracy w różnych zastosowaniach.
Jeśli potrzebujesz wysokiej jakości światłowodowych rozgałęźników PLC lub masz jakiekolwiek pytania dotyczące wpływu wibracji na Twoją sieć światłowodową, skontaktuj się z nami w celu szczegółowej dyskusji i niestandardowych rozwiązań. Zależy nam na pomocy w zbudowaniu stabilnego i wydajnego systemu komunikacji światłowodowej.
Referencje
- „Systemy komunikacji światłowodowej” autorstwa Govinda P. Agrawala
- „Pasywne sieci optyczne: zasady i zastosowania” Toshio Tanaki
- Białe księgi branżowe dotyczące komponentów światłowodowych i ich działania w środowiskach wibracyjnych
