Evolux Fibre: Twój profesjonalny producent złączy światłowodowych!
Shenzhen Evolux Fibre Co., Ltd jest wiodącym dostawcą-najnowocześniejszych rozwiązań światłowodowych, specjalizującym się w badaniach, rozwoju, produkcji i dystrybucji wysokiej-jakości produktów światłowodowych. Założona w 2013 roku i z siedzibą w Shen Zhen w Chinach, staliśmy się zaufaną marką w dziedzinie światłowodów. Kładąc silny nacisk na innowacyjność i niezawodność, staramy się sprostać zmieniającym się wymaganiom globalnej branży telekomunikacyjnej.
Nasze zalety
Zróżnicowane portfolio produktów
Oferujemy szeroką gamę produktów światłowodowych, od światłowodów jedno-modowych i wielomodowych-po specjalistyczne światłowody do określonych zastosowań, w tym kable światłowodowe, złącza, transceivery, adaptery i powiązane akcesoria, aby sprostać różnorodnym potrzebom naszych klientów.
Doskonała obsługa klienta
Zebraliśmy zespół ekspertów, którzy są gotowi wspierać naszych klientów. Pomagają klientom w wyborze odpowiedniego rozwiązania światłowodowego i kierują procesem wdrożenia, umożliwiając klientom korzystanie z kompleksowych-konsultacji przedsprzedażowych i wsparcia-posprzedażowego oraz pomocy technicznej.
Zaawansowane zaplecze badawczo-rozwojowe
Najnowocześniejsze-najnowocześniejsze obiekty badawczo-rozwojowe, sprzęt i specjalistyczne laboratoria zapewniają idealne środowisko do prowadzenia-nowoczesnych badań, eksperymentów i testowania materiałów światłowodowych, projektowania i procesów produkcyjnych.
Profesjonalne usługi dostosowywania
Oferujemy opcje dostosowywania, które pozwalają klientom dostosować produkty światłowodowe do ich konkretnych potrzeb. Średnicę włókna, materiał powłoki lub typ złącza można elastycznie dostosować.
Product Categories
Latest Products

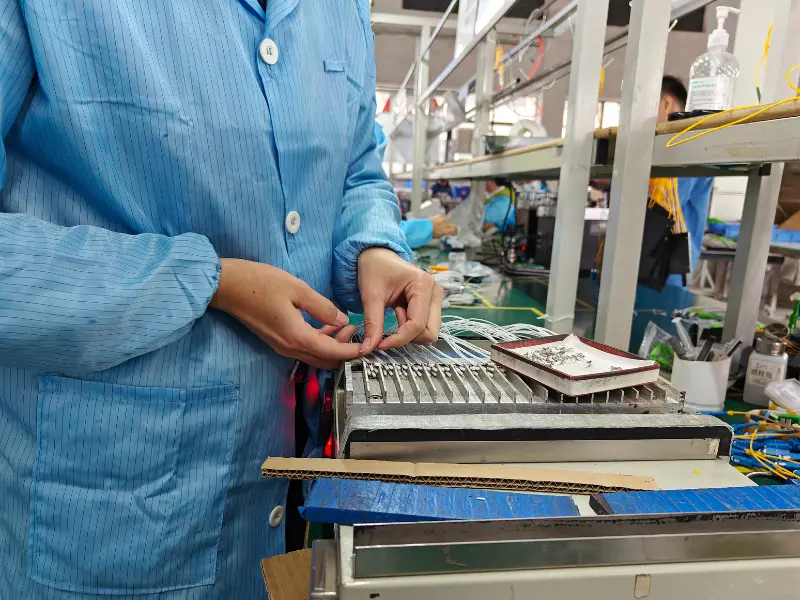

Jak produkowane są złącza światłowodowe?
Produkcja złączy światłowodowych wymaga precyzyjnego ułożenia włókien, kontrolowanego montażu i stałych parametrów optycznych. Nawet niewielkie różnice w wymiarach ferruli, położeniu światłowodu lub-geometrii czoła mogą mieć wpływ na tłumienie wtrąceniowe, tłumienie odbiciowe i długoterminową-stabilność połączenia.
Dokładny proces produkcyjny zależy od konstrukcji złącza. Konwencjonalne złącza światłowodowe zwykle obejmują przygotowanie włókien, łączenie, utwardzanie i polerowanie-powierzchni końcowej. Szybkie złącza-do instalowania w terenie zazwyczaj wykorzystują fabrycznie-przygotowany odgałęzienie światłowodu, precyzyjną strukturę dopasowującą i technologię-dopasowywania indeksów, aby uprościć zakończenie w miejscu instalacji.
W firmie EVOLUX wymagania produkcyjne są potwierdzane w zależności od typu złącza, typu wypolerowania, trybu światłowodu, kompatybilnej struktury kabla i docelowej wydajności. Nie każdy produkt podlega dokładnie temu samemu procesowi, ale poniższe etapy ilustrują, w jaki sposób zarządzamy produkcją złączy od przychodzących komponentów po gotowe produkty.
Kontrola surowców
Tulejki, obudowy, sprężyny, osłony, elementy światłowodowe i materiały opakowaniowe są sprawdzane przed produkcją.
Kontrole mogą obejmować:
- Wymiary i wygląd okuć
- Materiał i kolor obudowy
- Elementy mechaniczne
- Składniki włókien
- Etykiety i opakowania
Materiały niezgodne-są identyfikowane i oddzielane przed montażem.
Przygotowanie komponentów i tulejek
Komponenty są przygotowywane zgodnie z zatwierdzoną specyfikacją złącza.
Proces może obejmować:
- Konstrukcje SC, LC, FC lub ST
- Konfiguracje PC, UPC lub APC
- Opcje jedno-trybowe lub wielomodowe
- Okucia 1,25 mm lub 2,5 mm
- Konstrukcje złączy Simplex, Duplex lub Fast
Materiały uporządkowane są zgodnie z zatwierdzonym zestawieniem materiałów.

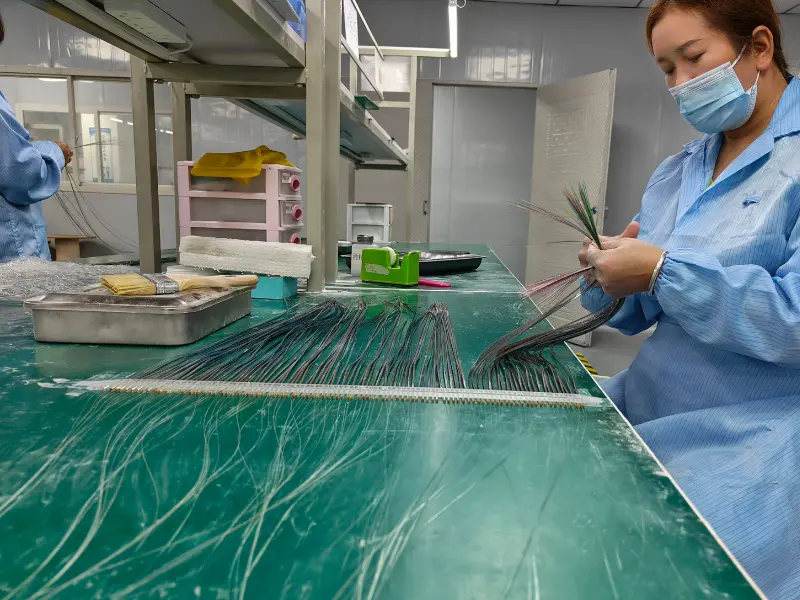

Przygotowanie włókien lub-wstępny montaż
Proces ten różni się w przypadku złączy konwencjonalnych i-możliwych do instalacji na miejscu.
Może obejmować:
- Usuwanie i czyszczenie włókien
- Przygotowanie włókien
- Wkładanie tulei
- Instalacja wstępnego-polerowanego-włókna
- Precyzyjny zespół wyrównujący

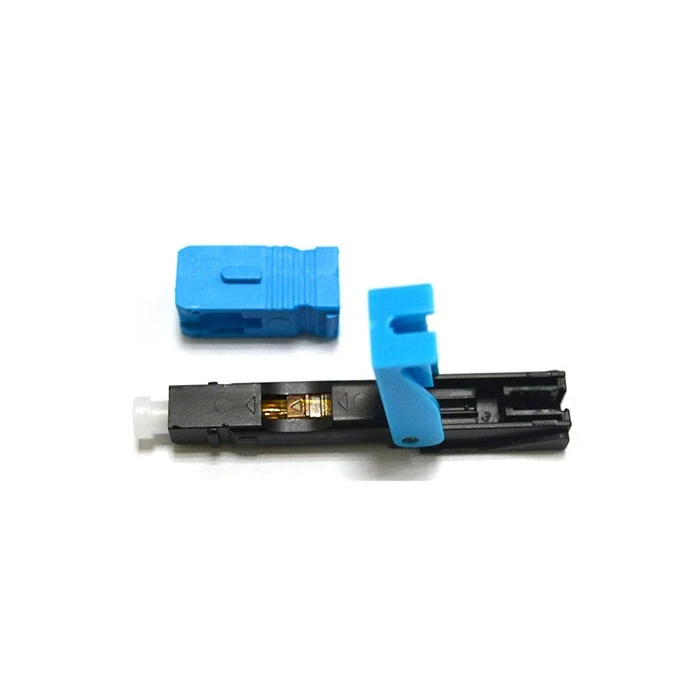

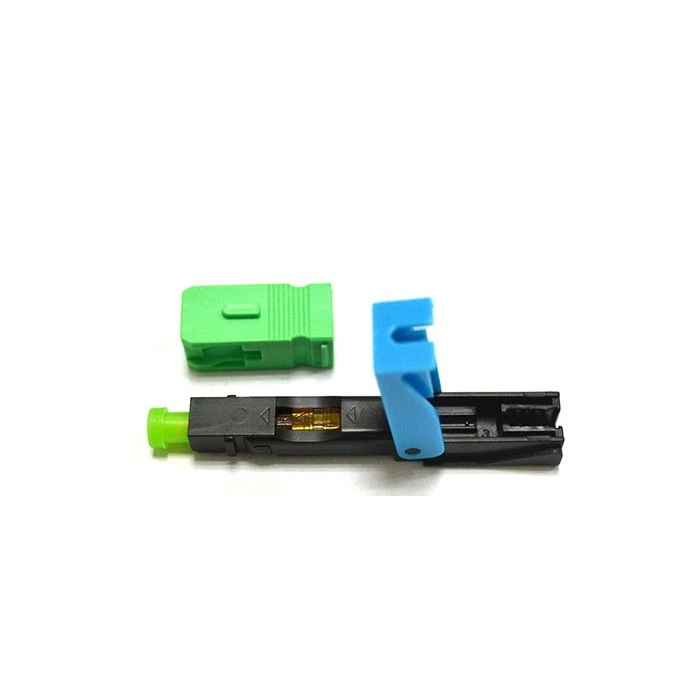

Szybkie złącza mogą także wykorzystywać technologię dopasowywania-indeksów, aby zapewnić stabilną transmisję optyczną.
Utrwalanie i utwardzanie włókien
Włókno zabezpiecza się metodą klejenia lub mocowania mechanicznego.
Kluczowe kontrole mogą obejmować:
- Pozycjonowanie włókien
- Aplikacja klejąca
- Warunki utwardzania
- Blokada mechaniczna
- Wyrównanie wewnętrzne
Proces jest kontrolowany w celu ograniczenia ruchu i utrzymania stabilnych parametrów optycznych.

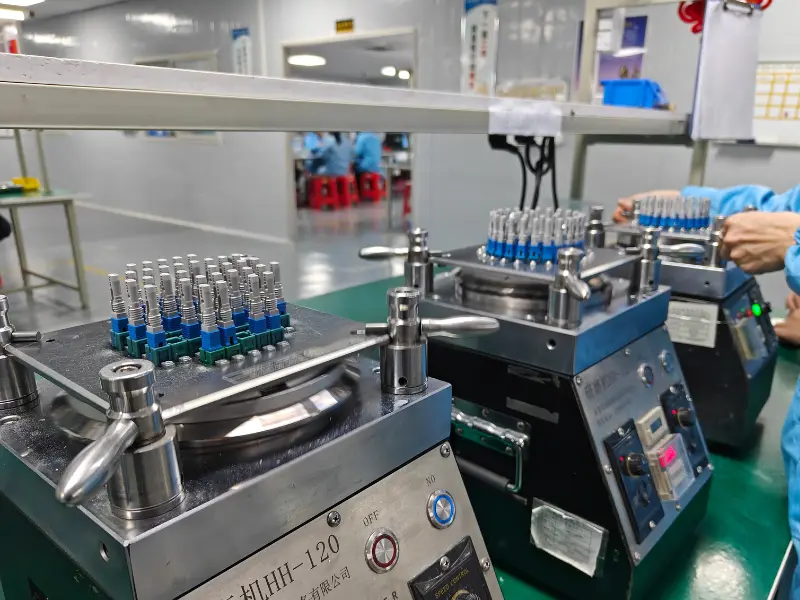

Zakończ-obróbkę i polerowanie twarzy
Konwencjonalne powierzchnie czołowe złączy są przetwarzane zgodnie z wymaganiami PC, UPC lub APC.
Proces może obejmować:
- Usuwanie włókien i kleju
- Szlifowanie okuć
- Wieloetapowe-polerowanie
- Zakończ-czyszczenie twarzy

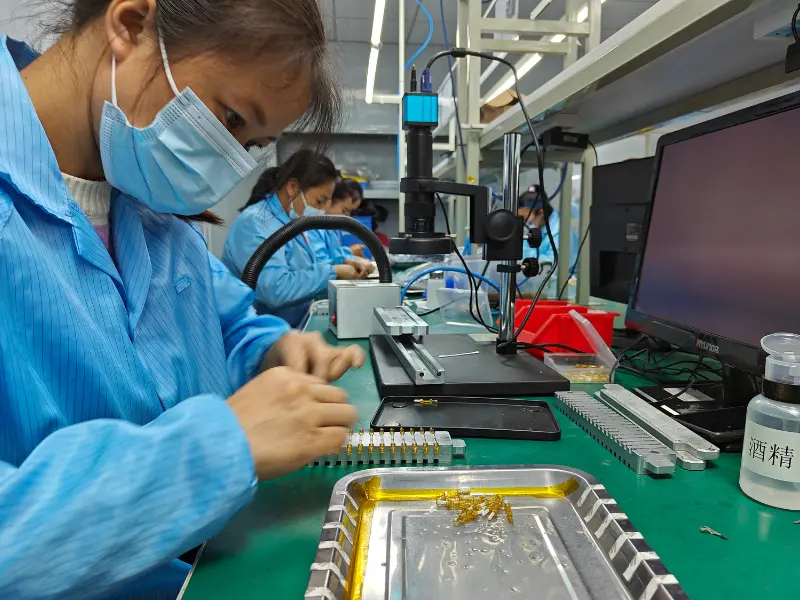

- Kontrola mikroskopowa
Kontrolowane polerowanie pomaga utrzymać tłumienie wtrąceniowe, tłumienie odbiciowe i stabilność połączenia.

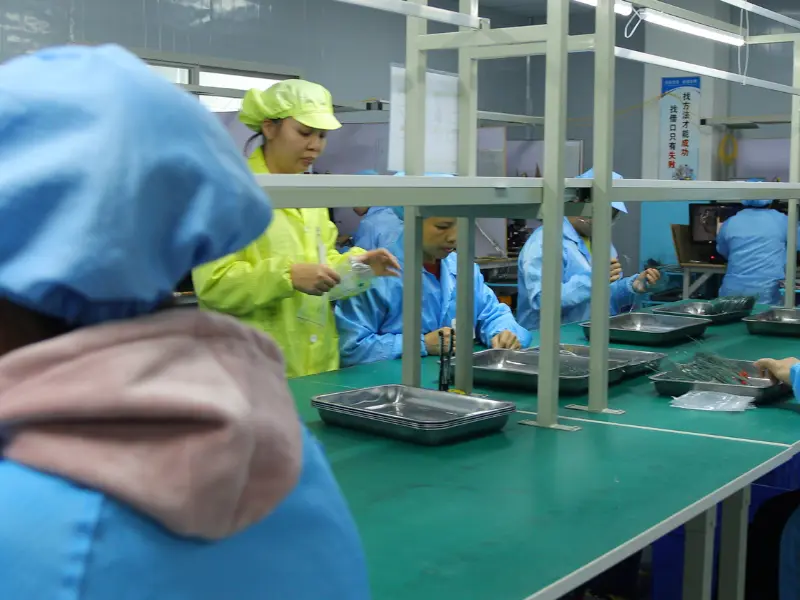

Zespół złącza
Tuleje, sprężyny, obudowy, osłony i elementy blokujące są montowane w gotowym złączu.
Kontrole montażu mogą obejmować:
- Pozycja okucia
- Instalacja wiosenna
- Orientacja mieszkaniowa
- Funkcja blokowania
- Ochrona przed kurzem-
Produkty niestandardowe są montowane zgodnie z zatwierdzonym rysunkiem lub próbką.

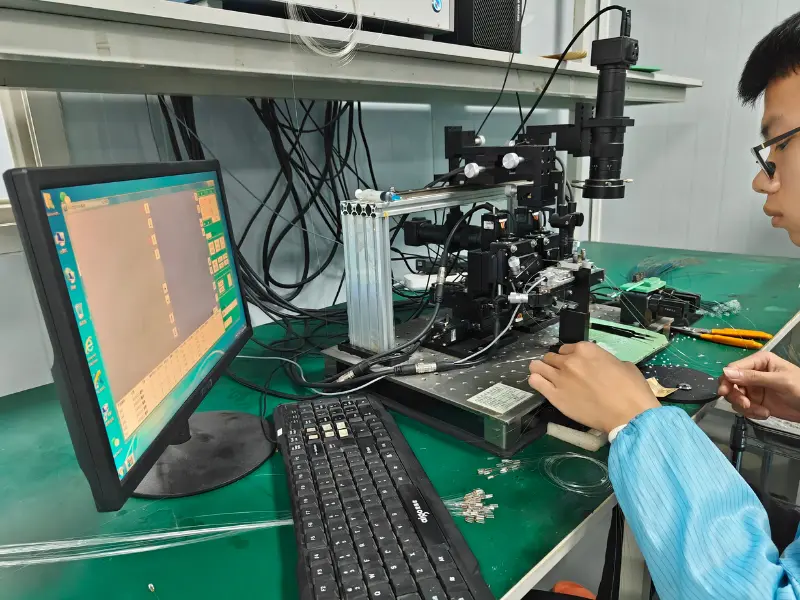

Testy optyczne i mechaniczne
Gotowe złącza są testowane zgodnie ze specyfikacją produktu i zastosowaniem.
Testowanie może obejmować:
- Strata wtrąceniowa
- Strata zwrotna
- Zakończ-oględziny twarzy
- Krycie i wymiary

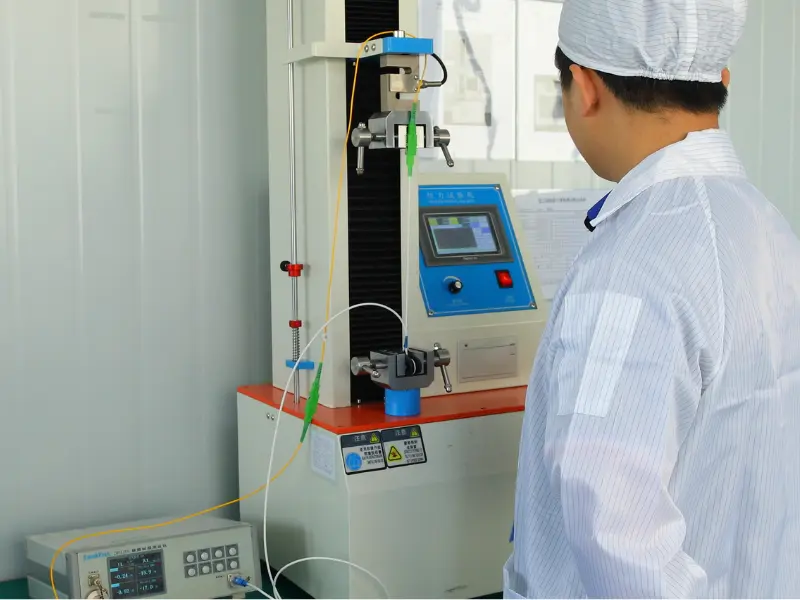

- Próba rozciągania lub trwałości
Elementy testowe i kryteria akceptacji są potwierdzane zgodnie z wymaganiami projektu.

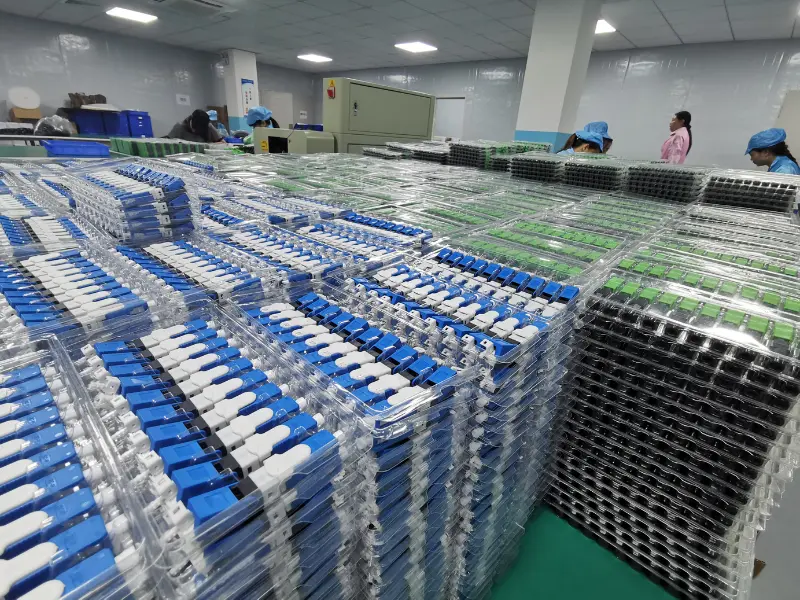

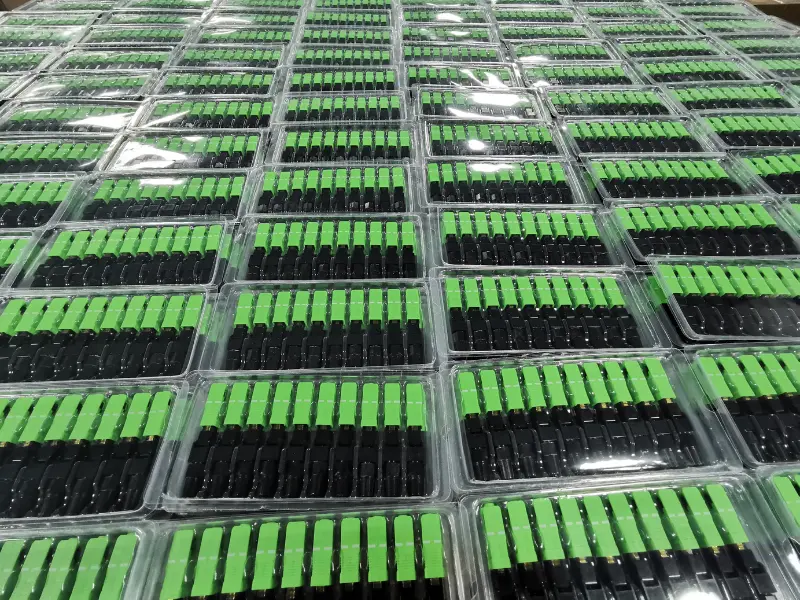

Kontrola końcowa i pakowanie
Zatwierdzone złącza przechodzą do kontroli końcowej i pakowania.
Kontrole końcowe mogą obejmować:
- Wygląd i czystość
- Koniec-stanu twarzy
- Wydajność optyczna
- Dokładność etykiet i ilości
- Stan opakowania
Produkty zabezpieczone są kapturkami przeciwkurzowymi i pakowane w opakowania standardowe lub niestandardowe.
Kontrola jakości od materiałów przychodzących do wysyłki końcowej
Stała jakość złącza zależy od czegoś więcej niż tylko testów końcowych.
Gotowe złącze może przejść jeden test optyczny, mimo że nadal jest poddawane działaniu niespójnych materiałów, niestabilnych warunków montażu, zanieczyszczenia-powierzchni czołowej lub uszkodzenia opakowania. Z tego powodu EVOLUX zarządza jakością na wielu etapach, włączając w to materiały przychodzące, procesy produkcyjne, parametry optyczne, montaż mechaniczny i końcową kontrolę wysyłki.
Kryteria jakościowe potwierdzane są w zależności od modelu złącza, zastosowania i wymagań klienta. W przypadku projektów niestandardowych elementy kontroli i standardy akceptacji można sprawdzić przed przygotowaniem próbki lub produkcją masową.
Kontrola jakości przychodzącej — IQC
Przychodzące komponenty są sprawdzane przed produkcją w celu zidentyfikowania problemów materiałowych, wymiarowych i wyglądowych.
Kontrola może obejmować:
- Wymiary okuć i stan powierzchni
- Materiał obudowy, wymiary i kolor
- Konstrukcje blokujące i współpracujące
- Sprężyny, osłony i elementy mechaniczne
- Światłowody lub-wbudowane komponenty światłowodowe
- Etykiety i materiały opakowaniowe
Materiały niezgodne-są identyfikowane i oddzielane przed produkcją, aby ograniczyć problemy z montażem i zachować spójność partii.
Kontrola jakości w-procesie — IPQC
Kluczowe etapy produkcji są monitorowane w celu utrzymania spójnego ułożenia włókien, struktury złączy i jakości montażu.
Kontrola może obejmować:
- Przygotowanie i czystość włókien
- Pozycjonowanie światłowodu i montaż ferruli
- Warunki klejenia, mocowania i utwardzania
- Zakończ-szlifowanie i polerowanie powierzchni czołowej
- Orientacja obudowy i wymiary montażowe
- Instalacja blokowania, łączenia i rozruchu
Produkcja odbywa się zgodnie z zatwierdzonymi specyfikacjami i instrukcjami pracy. Produkty niestandardowe są kontrolowane zgodnie z potwierdzonym rysunkiem, specyfikacją lub zatwierdzoną próbką.
Testowanie wydajności optycznej i mechanicznej
Gotowe złącza są testowane pod kątem modelu produktu, przeznaczenia i potwierdzonych wymagań klienta.
Testowanie może obejmować:
- Tłumienie wtrąceniowe i straty zwrotne
- Zakończ-oględziny twarzy
- Wymiary złącza i warunki połączenia
- Powtarzalność połączenia
- Wytrzymałość na rozciąganie i trzymanie kabla
- Trwałość mechaniczna
- Testy środowiskowe lub temperaturowe
Nie każde złącze wymaga tych samych testów. Elementy kontroli i kryteria akceptacji są potwierdzane zgodnie z projektem produktu i wymaganiami projektu.
Końcowa kontrola jakości i identyfikowalność – FQC/OQC
Gotowe złącza są sprawdzane przed pakowaniem i wysyłką w celu sprawdzenia jakości produktu i dokładności zamówienia.
Kontrole końcowe mogą obejmować:
- Wydajność optyczna i-stan powierzchni czołowej
- Wygląd i czystość produktu
- Kolor obudowy i oznaczenie produktu
- Etykieta, ilość i dokładność pakowania
- Karton i specyficzne wymagania-klienta
Zatwierdzone produkty są dopuszczane do wysyłki, natomiast produkty niezgodne-są oddzielane w celu sprawdzenia. W zależności od projektu zapisy pomocnicze mogą obejmować dane z kontroli partii, raporty z testów optycznych, zatwierdzenia próbek, arkusze specyfikacji, identyfikowalność partii i zapisy-działań naprawczych.
Niestandardowe złącza światłowodowe zbudowane zgodnie z Twoimi wymaganiami
Standardowe złącza światłowodowe nie zawsze pasują do każdej sieci, urządzenia lub środowiska instalacyjnego. Różne projekty mogą wymagać określonej struktury złącza, trybu światłowodu, rozmiaru kabla, koloru obudowy, konstrukcji mechanicznej, poziomu wydajności optycznej lub formatu opakowania. EVOLUX wspiera dostosowywanie-projektowe dla dystrybutorów, wykonawców, producentów sprzętu i-marek prywatnych. Wykonalność dostosowywania jest sprawdzana pod kątem wymaganej struktury produktu, ilości zamówienia, dostępności materiałów i wymagań technicznych.
Konfiguracja złącza
Konfiguracje złączy można wybierać lub modyfikować w zależności od zastosowania.
Dostępne opcje mogą obejmować:
Złącza SC/złącza LC/złącza FC/złącza ST/konfiguracje komputerów PC/konfiguracje UPC/konfiguracje APC/złącza-jednomodowe/złącza wielomodowe/struktury Simplex/struktury duplex/konwencjonalne złącza polerowane/-szybkie złącza do instalacji w terenie/kombinacje złączy-określonych zastosowań/
Ostateczna konfiguracja jest potwierdzana zgodnie z wymaganiami dotyczącymi kompatybilności, wydajności i instalacji.
Struktura mechaniczna
Komponenty mechaniczne można przeglądać i dostosowywać-do specyficznych wymagań projektu.
Personalizacja może obejmować:
Konstrukcja obudowy złącza/Styl osłony/Długość osłony/Mechanizm blokujący/Specyfikacja okuć/Podwójna konstrukcja zacisku/Elementy- utrzymujące kabel/Wzmocnione konstrukcje/Konstrukcje wodoodporne/Akcesoria instalacyjne/
Dostosowanie mechaniczne może wymagać przeglądu rysunków, oceny oprzyrządowania lub weryfikacji próbki.
Kompatybilność ze światłowodami i kablami
Konstrukcje złączy można dopasować do różnych typów włókien i kabli.
Dostępne opcje zgodności mogą obejmować:
Światłowód goły 250 μm/włókno buforowane 900 μm/kabel 2,0 mm/kabel 3,0 mm/kabel przyłączeniowy FTTH/wewnętrzny kabel światłowodowy/konstrukcja kabla-określona przez klienta
Kompatybilność zależy od modelu złącza. Zamawiając konfigurację niestandardową, klienci powinni dostarczyć wymiary kabla, rysunek konstrukcyjny lub próbkę fizyczną.
W przypadku projektów wykorzystujących kabel-dostarczony przez klienta przed produkcją masową może być zalecany montaż próbny i testowanie kompatybilności.
Wygląd i identyfikacja produktu
Opcje wyglądu mogą pomóc dystrybutorom i markom w stworzeniu spójnego asortymentu produktów.
Dostępne opcje mogą obejmować:
Kolor obudowy złącza/kolor osłony/kolor zacisku dupleksu/oznaczenie produktu/oznaczenie laserowe/logo klienta/numer modelu/numer partii/etykieta produktu/kod produktu-konkretnego dystrybutora
Metody dopasowywania kolorów i znakowania zależą od materiału złącza, wielkości produkcji i wykonalności produkcji.
Wymagania dotyczące wydajności optycznej i mechanicznej
Cele wydajności można przeglądać zgodnie z projektem produktu i zamierzonym zastosowaniem.
Wymagania projektu mogą obejmować:
Docelowa tłumienność wtrąceniowa/Docelowa strata odbiciowa/Powtarzalność połączenia/Trwałość mechaniczna/Wytrzymałość na rozciąganie/-Wytrzymalność kabla/Wymagania-temperatura pracy/Przechowywanie-Wymagania dotyczące temperatury/Warunki środowiskowe/Zastosowanie-konkretne kryteria kontroli
Wszystkie docelowe parametry użytkowe podlegają ocenie technicznej. Ostateczną specyfikację należy potwierdzić poprzez dokumentację, badanie próbek lub zatwierdzoną próbkę produkcyjną przed produkcją masową.
Opakowanie i dokumentacja
Opakowania można dostosować do potrzeb dystrybutorów, wykonawców projektów i marek własnych.
Dostępne opcje mogą obejmować:
Standardowe opakowanie EVOLUX/Opakowanie neutralne/Opakowanie{{0}prywatne/etykiety własne/Etykiety produktów na zamówienie/Etykiety z kodami kreskowymi/Etykiety-wewnętrznych pudełek/Oznaczenia na kartonach/Logo klienta/Instrukcje obsługi/Karty instalacyjne/Formaty-list pakowania/Ilości opakowań-określone przez klienta
Szczegóły opakowania należy potwierdzić przed produkcją, aby mieć pewność, że etykiety, kody kreskowe, ilości i informacje na kartonie odpowiadają wymaganiom klienta w zakresie odbioru i dystrybucji.
Poproś o niestandardowy łącznik
Złącze światłowodowe to urządzenie służące do łączenia włókien optycznych, umożliwiające sprawną transmisję sygnałów świetlnych. Złącze światłowodowe umożliwia szybsze łączenie i rozłączanie niż łączenie. Występują w różnych typach, takich jak SC, LC, ST i MTP, każdy przeznaczony do określonych zastosowań.
Przezroczyste złącza (LC)
Złącza LC mają jedne z najmniejszych tulejek, mierzących 1 1/4 mm, czyli w przybliżeniu połowę rozmiaru złącza ST. Ich niewielki rozmiar plasuje je w kategorii zakończeń o małych rozmiarach. Złącza te dobrze sprawdzają się w przypadku wielomodowych urządzeń nadawczo-odbiorczych i kabli jednomodowych.
Złącza standardowe (SC)
Złącza SC mają tulejkę 2 1/2 mm, która łatwo zatrzaskuje się na miejscu. Użycie ruchu pchania i ciągnięcia zabezpiecza złącze. Tego typu końcówki charakteryzują się wysokim poziomem wydajności, co wraz ze spadkiem ceny od czasu ich wprowadzenia przyczyniło się do ich ogromnej popularności w wielu zastosowaniach. W rzeczywistości wiele wcześniejszych zastosowań złączy ST wykorzystuje obecnie zamiast nich złącza SC, ponieważ SC zostało wynalezione w celu zastąpienia ST zarówno w telekomunikacji, jak i transmisji danych.
Złącza ST
Złącza ST należą do najstarszych typów złączy kabli światłowodowych. Do 2005 roku ta zastrzeżona marka złączy AT&T była jedną z najpopularniejszych zakończeń światłowodowych. Chociaż rozwiązania rozwiązujące niektóre problemy obecne w złączach ST zastąpiły te złącza, nadal pozostają one popularne. Obecnie ich koszt jest niski ze względu na wiek, co czyni je wyborem do projektów-oszczędnych. Konstrukcja złączy ST to tuleja 2 1/2 mm z połączeniem bagnetowym- pomiędzy włóknami za pośrednictwem adaptera. W tych tulejach zastosowano konstrukcję-obciążoną sprężyną, co może utrudnić montaż, jeśli części nie są dokładnie osadzone, chociaż rowek z wpustem pomaga w wyrównaniu tulejek podczas połączenia.
Złącza z rdzeniem ferruli (FC).
Złącza FC były jednymi z najpopularniejszych w przypadku połączeń-jednomodowych przed wprowadzeniem złączy LC i SC. Wykorzystują one tulejkę-wkręcaną z wpustem. Jednak proces wkręcania tulejki wymaga więcej czasu i wysiłku w porównaniu do zatrzaskowych złączy SC. Konstrukcja śrubowa- zapobiega przerwaniu połączenia, nawet jeśli ktoś pociągnie za kabel lub system ma zastosowania w obszarach o dużym ruchu. Wideo przez światłowód jest jednym z zastosowań tego typu złączy ze względu na stały przepływ danych przez kabel i bezpieczeństwo złącza. Podobnie jak złącza ST i SC, zakończenia FC wykorzystują tulejkę 2 1/2 mm. Dzięki adapterowi hybrydowemu każdy może stworzyć pomost pomiędzy tymi typami złączy.
Wielopozycyjne złącza optyczne (MPO).
MTP to marka handlowa złączy MPO. Złącza MTP i MPO są takie same, z tą różnicą, że marka MTP ma specyficzne zastosowanie w zastosowaniach-o wysokiej wydajności, podczas gdy MPO działa w bardziej mechanicznych sytuacjach. Te dwa złącza zwykle łączą kable taśmowe z wieloma włóknami. Złącza te mają od dwóch do sześciu rzędów po 12 lub 16 włókien. Złącza MPO z 12 włóknami w rzędzie mogą mieć od dwóch do sześciu rzędów, przy czym najczęściej spotykana jest liczba dwóch. Złącza posiadające 16 włókien w rzędzie nie mają więcej niż dwa rzędy. Połączenia pomiędzy tulejkami wykorzystują kołki i otwory do połączenia końców światłowodu z innym kablem lub urządzeniem elektronicznym. Najczęściej ten typ złącza ma zastosowanie albo w-szybkich łączach korzystających z wielu trybów, albo w-grupach kabli wstępnie zakończonych.
Złącza MT-RJ
Obecnie złącza MT-RJ wyszły z użycia. Jednak niektóre systemy mogą nadal wymagać tych złączy do naprawy. MT-RJ działa tylko w przypadku kabli wielomodowych ze światłowodami duplex. Obydwa włókna wchodzą do tulejki, która łączy się z połączoną połówką za pomocą kołków i otworów, podobnie jak w przypadku zakończeń MPO. Istnieją również pewne odmiany wtyczek i-złączy tego typu.
Zastosowanie złącza światłowodowego
Internet i sieci lokalne (LAN)
Kable światłowodowe zapewniają większą przepustowość w porównaniu do innych opcji kablowych. Typowe zastosowania sieci obejmują światłowody do zapewniania łączności z Internetem i siecią LAN w całym budynku. Kabel światłowodowy sprawdza się szczególnie dobrze na dystansach większych niż 90 metrów i przy transmisji połączeń o szybkości-gibbitowej. Zarówno sieć LAN, jak i-szybki internet wykorzystują wielomodowy kabel światłowodowy. Wiele firm ma dziś kable światłowodowe dostarczane do szaf telekomunikacyjnych, które następnie przesyłają sygnał do kabla miedzianego-Cat5 i innych kabli. Kable te przesyłają sygnał do komputerów i telefonów. Jednak praktyka stosowania konwerterów mediów lub szaf telekomunikacyjnych może z czasem zaniknąć. Innowacje w technologii światłowodowej, wysokie koszty utrzymania szaf telekomunikacyjnych i obniżające się ceny światłowodów mogą ostatecznie sprawić, że wszystkie sieci światłowodowe staną się normą.
Społeczna telewizja antenowa (CATV) i inna telekomunikacja
Społecznościowa telewizja antenowa i inni operatorzy telekomunikacyjni często preferują kabel światłowodowy do dostarczania sygnałów ze względu na niższy koszt na duże odległości przy mniejszych stratach i większej przepustowości w porównaniu ze starszymi technologiami. Dodatkowo każda para włókien nadajnika i odbiornika może przenosić więcej sygnałów głosowych i wideo. W porównaniu do metod dostarczania przewodowego, światłowód może przesyłać sygnał 100 razy dalej i ponad 1000 razy szybciej. CATV może wykorzystywać okablowanie światłowodowe-jednomodowe ze względu na większą przepustowość i mniejsze straty.
Sieci użyteczności publicznej
Obiekty użyteczności publicznej, takie jak zakłady energetyczne czy miejskie zakłady uzdatniania wody, korzystają ze światłowodów na kilka sposobów. Mogą mieć kamery monitorujące z telewizją przemysłową (CCTV) podłączone za pomocą światłowodu oraz sieć łączącą różne lokalizacje w celu dostarczania-danych o operacjach w czasie rzeczywistym. Na przykład firmy elektryczne dostrzegły zakłócenia powodowane przez ich sprzęt produkcyjny i dystrybucyjny w tradycyjnych przewodach komunikacyjnych i wcześnie przestawiły się na światłowody. Miejskie służby ratunkowe korzystają również ze światłowodów w połączeniu z CCTV, technologią bezprzewodową i kamerami drogowymi, aby zintegrować komunikację i wymianę informacji między służbami ratowniczymi. Ponadto łączność światłowodowa w-sieciach miejskich może zapewnić większą przepustowość, aby umożliwić jednoczesne korzystanie z systemu dużej liczbie pracowników miejskich i uzyskać dostęp do informacji.
Sieci przemysłowe
Podobnie jak w przypadku przedsiębiorstw energetycznych, zakłócenia elektromagnetyczne również odgrywają rolę przy wyborze produktów komunikacyjnych stosowanych w przedsiębiorstwach przemysłowych. Hałas elektryczny wytwarzany przez sprzęt może powodować poważne problemy w przypadku nieekranowanego kabla drutowego. Nie dotyczy to jednak światłowodów. Ponieważ wiele obiektów przemysłowych rozpoczyna inteligentną działalność za pomocą urządzeń połączonych ze sobą i z Internetem za pośrednictwem sieci, niezawodna łączność ma kluczowe znaczenie. W zastosowaniach przemysłowych złącza muszą mieć mocne mocowania, które nie mogą się łatwo oderwać, nawet pod wpływem ciągłych wibracji powodowanych przez maszyny pracujące w pobliżu.
Złącza światłowodowe są wyjątkowe. Kable światłowodowe zamiast sygnałów elektrycznych przesyłają impulsy świetlne, dlatego zakończenia muszą być znacznie bardziej precyzyjne. Zamiast umożliwiać stykanie się pinów-metal-z metalem, złącza światłowodowe muszą idealnie wyrównać mikroskopijne włókna szklane, aby umożliwić komunikację. Chociaż istnieje wiele różnych typów złączy światłowodowych, mają one podobne cechy konstrukcyjne.
Simpleks kontra dupleks:Simplex oznacza 1 złącze na koniec, natomiast duplex oznacza 2 złącza na koniec. Złącze światłowodowe składa się z trzech głównych elementów: tulejki, korpusu złącza i mechanizmu sprzęgającego
Okucie:Jest to cienka struktura (często cylindryczna), która faktycznie utrzymuje włókno szklane. Ma wydrążony-środek, który ściśle przylega do włókna. Okucia są zwykle wykonane z ceramiki, metalu lub-wysokiej jakości plastiku i zazwyczaj mieszczą jedno pasmo włókna.
Korpus złącza:Jest to plastikowa lub metalowa konstrukcja, która utrzymuje tuleję i mocuje się do płaszcza oraz wzmacnia elementy samego kabla światłowodowego.
Mechanizm sprzęgający:Jest to część korpusu złącza, która utrzymuje złącze na miejscu po podłączeniu do innego urządzenia (przełącznika, karty sieciowej, łącznika grodziowego itp.). Może to być zatrzask, nakrętka bagnetowa-lub podobne urządzenie.
Krok 1: Poznaj liczbę włókien i typ złącza
Wybierz typ złącza na podstawie istniejącego sprzętu i-planów długoterminowych. Wybierz złącze LC, jeśli używasz najpopularniejszego modułu SFP. Jeśli korzystasz z modułu QSFP28, możesz wybrać złącze MPO lub LC. Najpopularniejsze są SC i LC, MPO są przeznaczone do centrów danych o dużej przepustowości, a złącza VSSF, takie jak CS i SN, są przeznaczone do zastosowań w okablowaniu światłowodowym 400G i więcej.
Krok 2: Poznaj typ włókna
Podobnie jak kabel światłowodowy, złącza światłowodowe można powszechnie podzielić na jednomodowe i wielomodowe. Światłowód jednomodowy pozwala na jednoczesną propagację jednego trybu światła, zapewniając najdłuższą odległość transmisji. Tryb wielomodowy umożliwia propagację wielu trybów światła przez światłowód, obsługując bardzo krótkie odległości, ale obniżając koszty okablowania. Te złącza światłowodowe mają zwykle różne kody kolorystyczne dla łatwej identyfikacji. Złącza jednomodowe mają zazwyczaj niebieskie lub zielone osłony, złącza wielomodowe OM1/OM2 mają beżowe osłony, OM3 ma kolor wodny, a OM4 magenta.
Krok 3: Poznaj typ polski
Pamiętajcie o polskim typie. Złącza światłowodowe dostępne są w wersji polskiej, PC, UPC i APC. Różne środki polerskie oferują różnicę w wydajności i kosztach. Przed złożeniem zamówienia sprawdź je u swojego dostawcy.
Wskazówki dotyczące złącza światłowodowego
Wyczyść złącza
Jednym z najważniejszych kroków w utrzymaniu kabli i złączy światłowodowych jest ich regularne i dokładne czyszczenie. Brud, kurz, olej i inne zanieczyszczenia mogą mieć wpływ na jakość i działanie sygnałów optycznych, powodować tłumienie, odbicia i zakłócenia, a nawet uszkodzić rdzeń światłowodu lub końcówkę-złącza. Do czyszczenia złączy należy używać-niestrzępiącej się ściereczki, kasety czyszczącej lub pojemnika ze sprężonym powietrzem, w zależności od typu i rozmiaru złącza. Należy także sprawdzić złącza przed i po czyszczeniu za pomocą mikroskopu lub sondy wideo, aby upewnić się, że są wolne od zanieczyszczeń i zarysowań.
Przechowuj kable prawidłowo
Kolejnym kluczowym czynnikiem w utrzymaniu kabli i złączy światłowodowych jest ich prawidłowe przechowywanie, gdy nie są używane lub w transporcie. Należy unikać narażania kabli na działanie ekstremalnych temperatur, wilgoci, światła słonecznego, środków chemicznych lub naprężeń mechanicznych, ponieważ mogą one spowodować uszkodzenie materiału światłowodu, spowodować pęknięcia lub przerwanie kabla. Należy również ostrożnie i luźno zwinąć kable, przestrzegając zalecanego promienia zgięcia i unikając załamań, skrętów i węzłów. Należy wyraźnie oznaczyć kable i używać nasadek ochronnych, toreb lub futerałów, aby zapobiec kurzowi i uszkodzeniu złączy.
Regularnie testuj kable
Aby mieć pewność, że kable i złącza światłowodowe działają dobrze i zapewniają oczekiwaną wydajność, należy je regularnie testować za pomocą odpowiednich narzędzi i metod. Moc optyczną, tłumienie i tłumienie kabli należy zmierzyć za pomocą miernika mocy, źródła światła lub optycznego reflektometru-w dziedzinie czasu (OTDR). Należy również sprawdzić jakość i integralność sygnałów optycznych za pomocą analizatora widma optycznego (OSA) lub analizatora modulacji optycznej (OMA). Powinieneś porównać wyniki testów ze specyfikacjami i standardami swojego systemu i zidentyfikować wszelkie problemy lub anomalie.
W razie potrzeby napraw lub wymień kable
Czasami, pomimo najlepszych starań, kable i złącza światłowodowe mogą ulec uszkodzeniu, zużyciu lub awarii, których nie można naprawić poprzez czyszczenie lub testowanie. W takim przypadku należy jak najszybciej naprawić lub wymienić kable, aby uniknąć dalszych problemów lub przestojów. Do łączenia przerwanych lub przeciętych włókien należy używać spawarki termojądrowej lub spawu mechanicznego, postępując zgodnie z instrukcjami producenta i środkami ostrożności. Do podłączania lub wymiany kabli należy także używać zgodnych i-jakościowych złączy, adapterów i kabli krosowych oraz unikać mieszania różnych typów i klas włókien światłowodowych.
Szkoluj swój personel i postępuj zgodnie z najlepszymi praktykami
Wreszcie, jednym z najskuteczniejszych sposobów konserwacji kabli i złączy światłowodowych jest przeszkolenie personelu i przestrzeganie najlepszych praktyk w zakresie obsługi, instalowania i obsługi systemu światłowodowego. Powinieneś przeszkolić swój personel w zakresie podstaw światłowodów, typów i właściwości kabli i złączy światłowodowych, potencjalnych zagrożeń i ryzyka związanych z pracą ze światłowodami, a także odpowiednich procedur i technik czyszczenia, przechowywania, testowania, naprawy i wymiany elementów światłowodowych. Należy także przestrzegać standardów i wytycznych branżowych dotyczących instalacji, zakańczania i certyfikacji światłowodów oraz dokumentować czynności konserwacyjne i dokumentację.
Kompletny przewodnik często zadawanych pytań na temat złączy światłowodowych
P: Co to jest złącze światłowodowe?
P: Jakie są najpopularniejsze złącza światłowodowe?
P: Jak rozpoznać złącze światłowodowe?
P: Jaka jest różnica między złączem światłowodowym a złączem?
P: Dlaczego złącza światłowodowe są tak drogie?
P: Jaka jest różnica między złączami światłowodowymi niebieskimi i zielonymi?
P: Jaka jest różnica między złączami światłowodowymi LC i SC?
P: Które złącze jest lepsze SC czy LC?
P: Jak odróżnić złącze ST od SC?
P: Co oznacza złącze MU?
P: Jaka jest struktura złączy światłowodowych?
P: W jaki sposób testowane są złącza światłowodowe?
P: Kiedy i jak czyścić złącza światłowodowe?
P: Jak wybrać odpowiednie złącze światłowodowe?
P: Co powinienem zrobić, jeśli zainstaluję złącze SC, ale potrzebuję typu LC?
P: Jak podłączyć kabel światłowodowy do złącza?
P: Jak podłączyć dwa złącza kabla światłowodowego?
P: Dlaczego muszę czyścić złącza światłowodowe?
P: Czy mogę podłączyć złącze światłowodowe?
P: Czym są złącza SC?
Jako jeden z wiodących producentów i dostawców złączy światłowodowych w Chinach, serdecznie zapraszamy do zakupu złącza światłowodowego w magazynie tutaj z naszej fabryki. Wszystkie produkty niestandardowe charakteryzują się wysoką jakością i niską ceną. Aby uzyskać cennik i bezpłatną próbkę, skontaktuj się z nami już teraz.
