Rozwiązanie FTTH ODN do szybkiego i niezawodnego wdrażania dostępu światłowodowego
Evolux dostarcza-kompleksowe pasywne komponenty światłowodowe dla sieci dostępowych FTTH, FTTx i PON, w tym złącza SC/APC, adaptery, pigtaile, kable krosowe, rozdzielacze PLC i skrzynki zaciskowe.
Rozwiązanie FTTH ODN do szybkiego i niezawodnego wdrażania dostępu światłowodowego
Evolux dostarcza-kompleksowe pasywne komponenty światłowodowe do sieci dostępowych FTTH, FTTx i PON - złącza SC/APC, adaptery, pigtaile, kable krosowe, rozgałęźniki PLC i skrzynki zaciskowe.
Od łatania centrali po utratę abonentów „ostatniej mili”, nasze rozwiązanie produktowe FTTH pomaga operatorom telekomunikacyjnym, wykonawcom i dystrybutorom budować stabilne, skalowalne i łatwe-w-instalacji optyczne sieci dystrybucyjne.
uszy Doświadczenie w dostawach światłowodów
W zestawie złącza światłowodowe
Obsługiwane zamówienia na projekty FTTH i FTTx
Dostępne etykietowanie i pakowanie

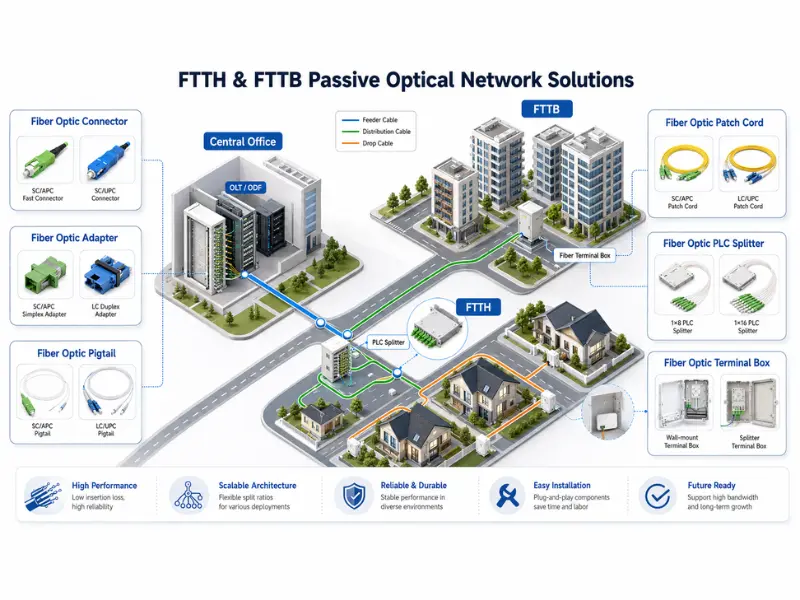

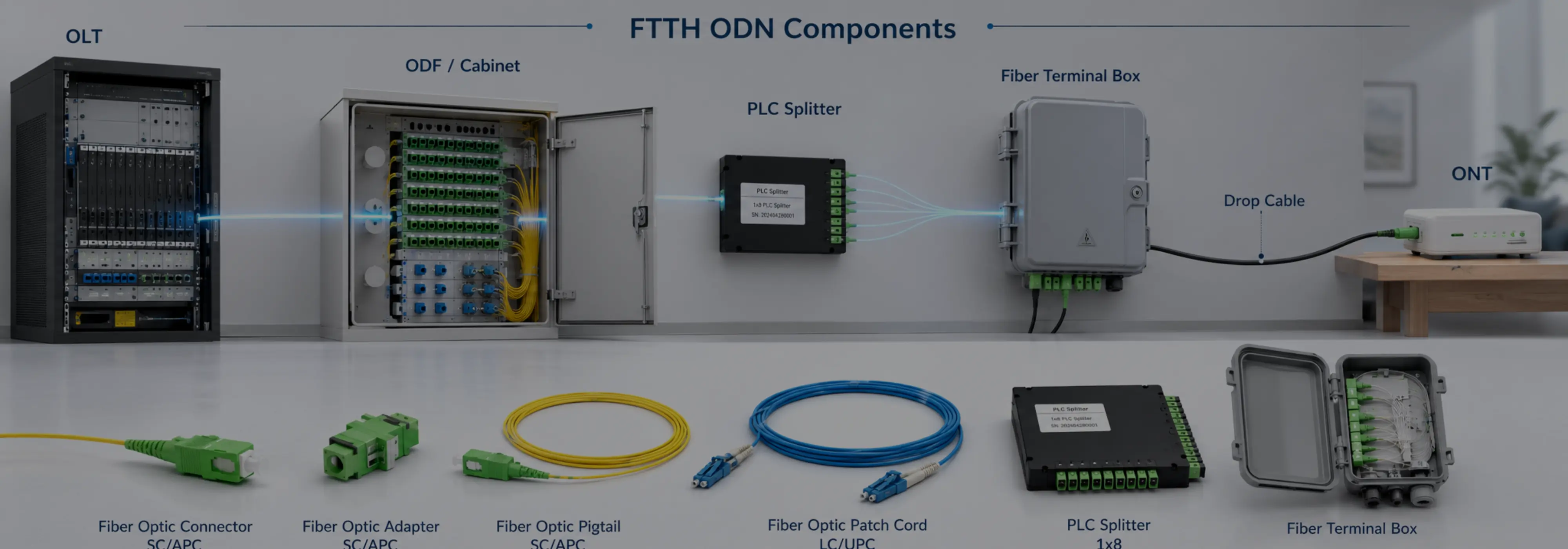

Typowa architektura sieci FTTH ODN
W typowej sieci FTTH PON pasywne komponenty optyczne łączą centralę z użytkownikami końcowymi bez aktywnego sprzętu w ścieżce dystrybucyjnej. Evolux dostarcza kluczowe komponenty pasywne używane do rozdzielania, łączenia, łatania, terminacji i łączenia abonentów
OLT
Biuro Centralne
01
ODF / Gabinet
Kabel zasilający
02
Rozgałęźnik PLC
1×4 – 1×64
03
Skrzynka zaciskowa
Dystrybucja
04
Upuść → ONT
Abonent
05
Każda sekcja sieci FTTH wymaga kompatybilnych elementów pasywnych. Typ złącza, współczynnik rozgałęźnika, pojemność skrzynki zaciskowej, typ światłowodu i środowisko instalacji wpływają na wydajność sieci i efektywność instalacji. Evolux pomaga klientom wybrać pasujące produkty zgodnie z topologią projektu, liczbą abonentów i scenariuszem wdrożenia.
Polecane rodziny produktów FTTH
Evolux dostarcza główne rodziny pasywnych produktów światłowodowych stosowanych w sieciach dostępowych FTTH i PON. Produkty te mogą być dostarczane pojedynczo lub łączone w dostosowane do indywidualnych potrzeb zestawienie komponentów projektu FTTH.
Złącze światłowodowe
Szybkie złącze SC/APC, złącze SC/UPC i złącze LC do terminacji obiektowej, połączenia ONT, skrzynki zaciskowej i łączenia.
Używane w: zakańczaniu pola · ONT · łataniu
Szybkie złącze światłowodowe Sc Apc
Złącze światłowodowe SC
Złącza światłowodowe Lc
Adapter światłowodowy
Adapter SC/APC simplex, adapter duplex LC i adapter kołnierzowy do skrzynek zaciskowych, skrzynek rozdzielczych, ODF i skrzynek rozdzielaczy.
Stosowane w: skrzynce zaciskowej · ODF · skrzynce rozdzielczej

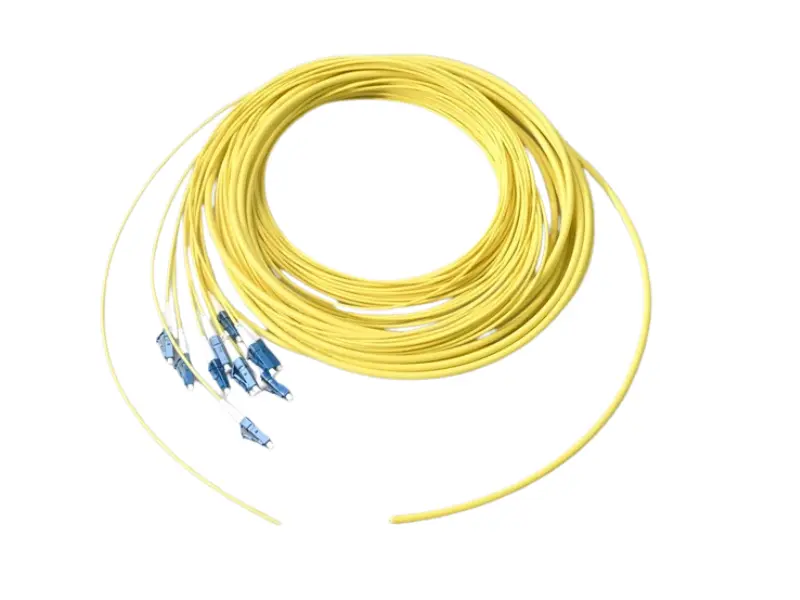

Pigtail światłowodowy
Pigtaile SC/APC i LC/UPC ze światłowodu OS2 G.657A1/A2 do punktów spajania, skrzynek zaciskowych i ramek dystrybucyjnych.
Stosowane w: punktach połączeń · skrzynce zaciskowej · ODF
Patchcord światłowodowy
Kable krosowe SC/APC simplex, LC i zbrojone do połączeń OLT, ODF, rozdzielaczy, skrzynek zaciskowych i ONT.
Stosowane w: OLT · ODF · rozdzielacz · ONT

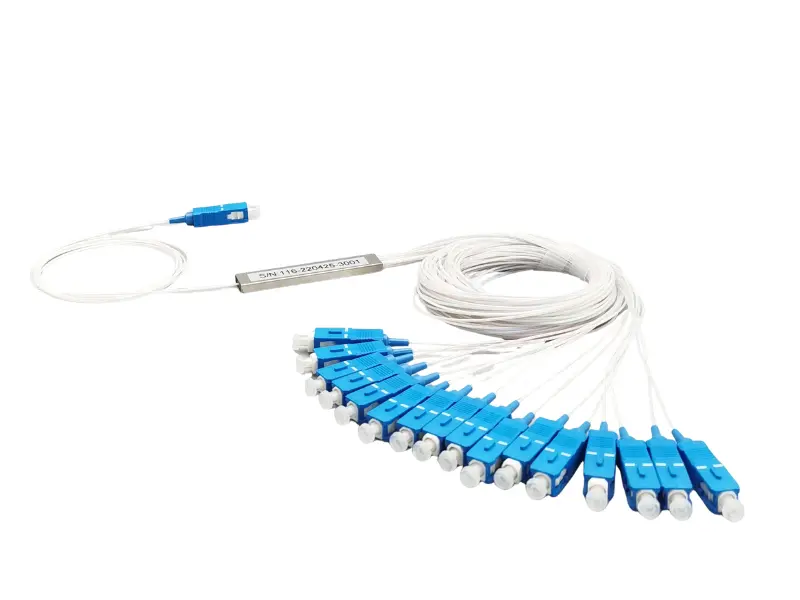

Rozdzielacz światłowodowy PLC
Rozgałęźniki PLC 1×4, 1×8, 1×16, 1×32 i 1×64 do rozdzielania sygnału PON, podziału centralnego i wtórnego.
Stosowane w: rozszczepianiu PON · scentralizowanym · wtórnym
Rozdzielacz światłowodowy 1×2 PLC
Skrzynka zaciskowa światłowodu
Od 2 do 24 rdzeniowych skrzynek zaciskowych, rozgałęźników i-puszek do montażu na ścianie do punktów dostępu na korytarzach, ścianach, słupach i abonentach.
Stosowane w: korytarzu · ścianie/słupie · punktach dostępu
Niezależnie od tego, czy Twój projekt wymaga standardowych kabli krosowych SC/APC, czy pełnego zestawu skrzynek zaciskowych, rozdzielaczy PLC, adapterów i pigtaili - Evolux umożliwia elastyczne dopasowywanie produktów do różnych modeli wdrażania FTTH.
Typy rozwiązań FTTH dla różnych potrzeb wdrożeniowych
Różne projekty FTTH wymagają różnych metod instalacji. Evolux obsługuje rozwiązania dystrybucji światłowodów budowlanych FTTH-opartych na splicingu,-z preterminacją FTTH i MDU.

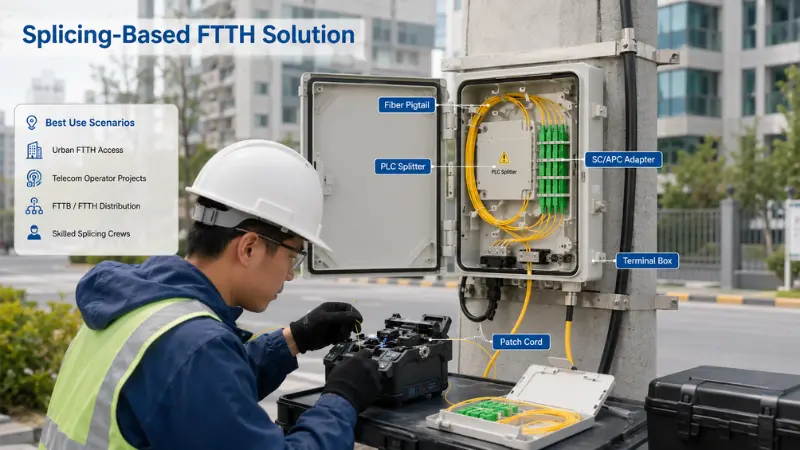

Łączenie-Rozwiązanie FTTH oparte na łączeniu
W przypadku tradycyjnych projektów FTTH,-wrażliwych na koszty sieci dostępowych i wdrożeń, w których wymagane jest łączenie w terenie.
Podstawowa korzyść:stabilne połączenie i elastyczny routing - stworzony z myślą o-długoterminowych sieciach o stałym dostępie.
Pigtaile światłowodowe są łączone metodą termojądrową ze światłowodami zasilającymi lub dystrybucyjnymi, natomiast adaptery i skrzynki zaciskowe zapewniają zorganizowane, chronione punkty połączeń - idealne w przypadku projektów wymagających stabilnej, długoterminowej- wydajności i elastycznego trasowania na miejscu.
- Adapter SC/APC
- Rozgałęźnik PLC
- Skrzynka zaciskowa
- Patchcord
Najlepsze scenariusze użycia
- Miejskie sieci dostępowe FTTH
- Projekty operatora telekomunikacyjnego
- Punkty dystrybucji FTTB/FTTH
- Zespoły składające się z wykwalifikowanych ekip zajmujących się łączeniem

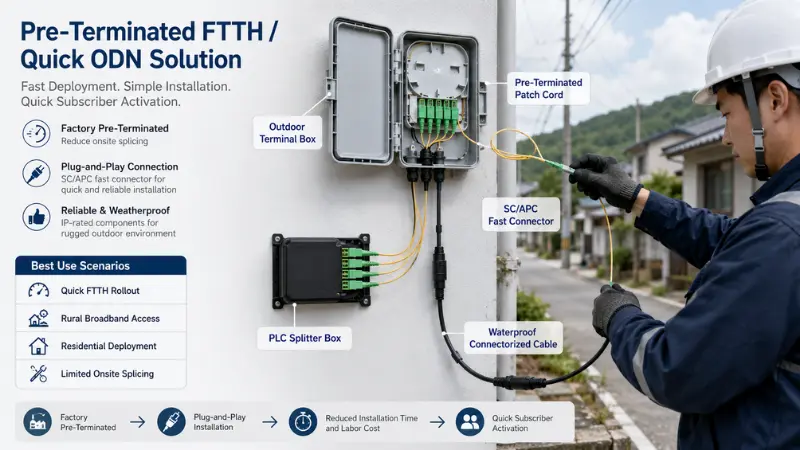

Wstępnie-zakończone połączenie FTTH / Quick ODN
Do szybkiej aktywacji abonentów,-niskich budynków mieszkalnych, łączy szerokopasmowych na obszarach wiejskich i rynków o wysokich kosztach pracy.
Podstawowa korzyść:redukują łączenie pól, upraszczają instalację i przyspieszają aktywację abonenta.
Fabrycznie-zakończone kable, złącza i skrzynki zaciskowe przyspieszają wdrażanie i redukują błędy instalacyjne - dostosowane do szybkiego wdrażania FTTH, gdzie najważniejsza jest wydajność instalacji i stała jakość.
- Opis Opis Opis
- Dane techniczne
- Cechy
- Aplikacje
Najlepsze scenariusze użycia:
- Szybkie wdrożenie FTTH
- Dostęp szerokopasmowy na obszarach wiejskich
- Wdrożenie wspólnoty mieszkaniowej
- Ograniczone zasoby do łączenia na miejscu

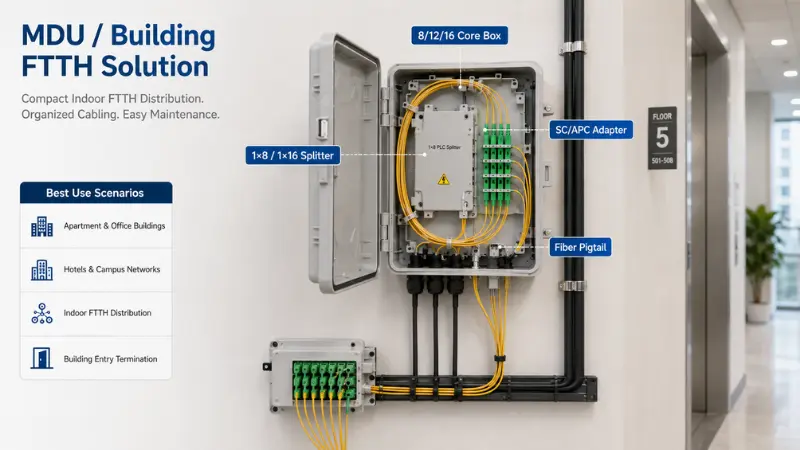

MDU / Budowa rozwiązania FTTH
Do mieszkań, budynków biurowych, hoteli, kampusów i budynków wielorodzinnych-.
Podstawowa korzyść:kompaktowa dystrybucja światłowodów w budynkach wielo-mieszkalnych i punktach wejściowych budynków wewnętrznych.
W przypadku MDU i budowy FTTH kluczowa jest kompaktowa dystrybucja i łatwa konserwacja. Evolux oferuje skrzynki zaciskowe, rozgałęźniki, adaptery, pigtaile i kable krosowe do zastosowań wewnętrznych do punktów dostępu na korytarzu, na poziomie piętra i-po stronie abonenta.
- Pudełko z rdzeniem 8/12/16
- Rozdzielacz 1×8 / 1×16
- Adapter SC/APC
- Warkocz włóknisty
Najlepsze scenariusze użycia
- Budynki mieszkalne i biurowe
- Sieci hoteli i kampusów
- Wewnętrzna dystrybucja FTTH
- Zakończenie wejścia do budynku
Jak wybrać produkty FTTH do swojego projektu?
Właściwa konfiguracja FTTH zależy od struktury sieci, konstrukcji splittera, środowiska instalacji i liczby abonentów. Skorzystaj z tego przewodnika, aby wybrać odpowiednie komponenty pasywne przed złożeniem zapytania o wycenę.
| Stan projektu | Zalecany kierunek | Informacje do potwierdzenia |
|---|---|---|
| Scentralizowane dzielenie | Szafka rozdzielacza PLC / ABS / LGX | Współczynnik rozdzielacza, ilość portów, typ złącza, przestrzeń instalacyjna |
| Podział wtórny | Skrzynka zaciskowa z rozdzielaczem | Gęstość użytkowników, ilość pięter, metoda konserwacji |
| Montaż na ścianie zewnętrznej/na słupie | Zewnętrzna skrzynka zaciskowa IP65 | Poziom wodoodporności, kierunek wprowadzenia kabla, sposób montażu |
| Instalacja w korytarzu/wewnątrz | Pudełko kompaktowe + pigtail + patchcord | Wymagania dotyczące-ognioodporności, promień gięcia, rozmiar opakowania |
| Szybka aktywacja subskrybenta | Wstępnie-zakończony kabel krosowy | Długość kabla, typ złącza, ucho do ciągnięcia, wodoodporność |
| Połączenie sieciowe PON | Złącze SC/APC + rozdzielacz PLC | Współczynnik podziału, budżet mocy optycznej, interfejs OLT/ONT |
W większości sieci FTTH PON powszechnie stosuje się złącza SC/APC, aby zmniejszyć odbicia. Jednakże ostateczny typ złącza powinien zawsze odpowiadać specyfikacji OLT, ONT, rozdzielacza i projektu. Evolux może pomóc w potwierdzeniu zgodności produktu przed masową produkcją.
Inżynierskie punkty kontrolne dla wdrożenia FTTH ODN
Projekty FTTH wymagają czegoś więcej niż tylko zakupu produktu. Przed zatwierdzeniem ostatecznej listy produktów należy wziąć pod uwagę wydajność optyczną, środowisko instalacji, kompatybilność złączy i dokumentację testową.

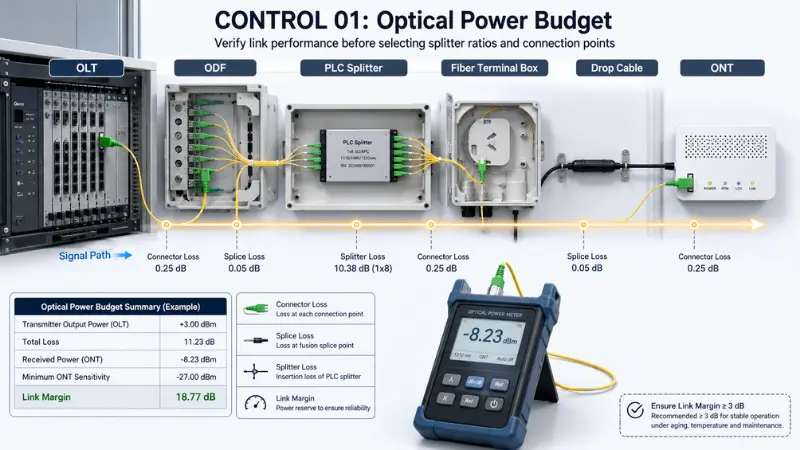

KONTROLA 01
Budżet mocy optycznej
Przed dokonaniem wyboru należy potwierdzić utratę rozdzielacza, utratę złącza, utratę połączenia i margines łączawspółczynniki rozdzielaczai punkty połączeń. Odpowiedni budżet mocy zapewnia stabilność sygnału od OLT do ONT.

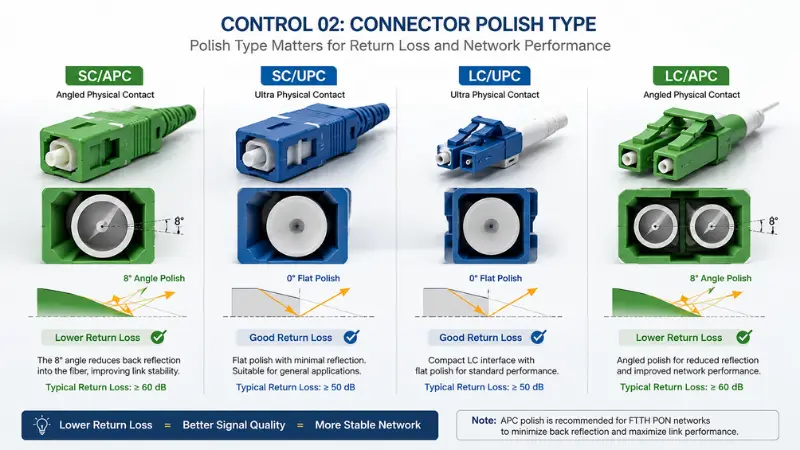

KONTROLA 02
Złącze typu polskiego
Sieci PON powszechnie używają SC/APC, ponieważ polerowanie APC zmniejsza straty na odbiciu. SC/UPC, LC/UPC lub LC/APC mogą również mieć zastosowanie - patrzPC vs UPC vs APC polski.

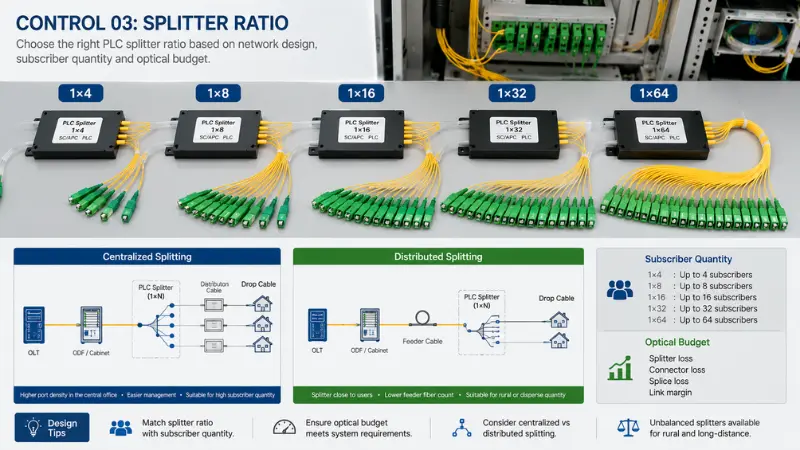

KONTROLA 03
Współczynnik podziału
Typowe współczynniki PLC to 1×4, 1×8, 1×16, 1×32 i 1×64. Wybierz według liczby abonentów, budżetu optycznego i projektu scentralizowanego lub rozproszonego, w tym -niezrównoważony podziałdla wiejskich.

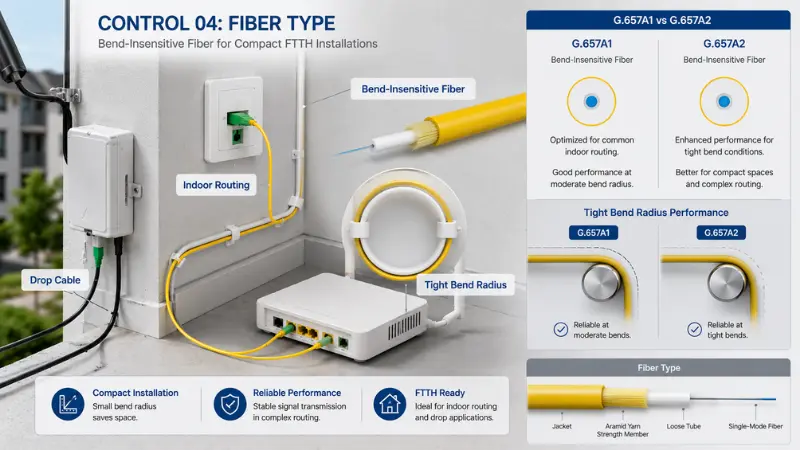

KONTROLA 04
Typ włókna
W przypadku kabli odgałęzionych i prowadzenia kabli wewnątrz pomieszczeń preferowane są włókna-niewrażliwe na zginanie, takie jak G.657A1 / G.657A2, w przypadku niewielkich przestrzeni i małych promieni zgięcia. Porównywaćtryb jedno-w trybie wielomodowym.

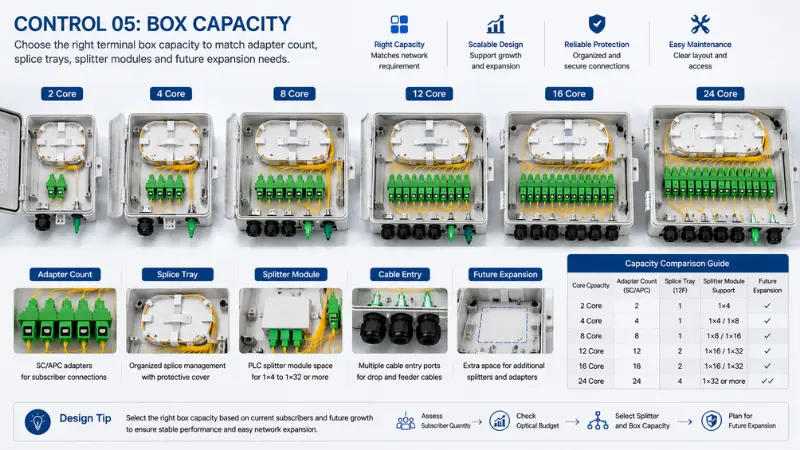

KONTROLA 05
Pojemność pudełka
Meczskrzynka zaciskowapojemność do liczby adapterów, tacek połączeniowych, modułów rozdzielających i przyszłej rozbudowy. Typowe opcje: 2, 4, 8, 12, 16 i 24 rdzenie.

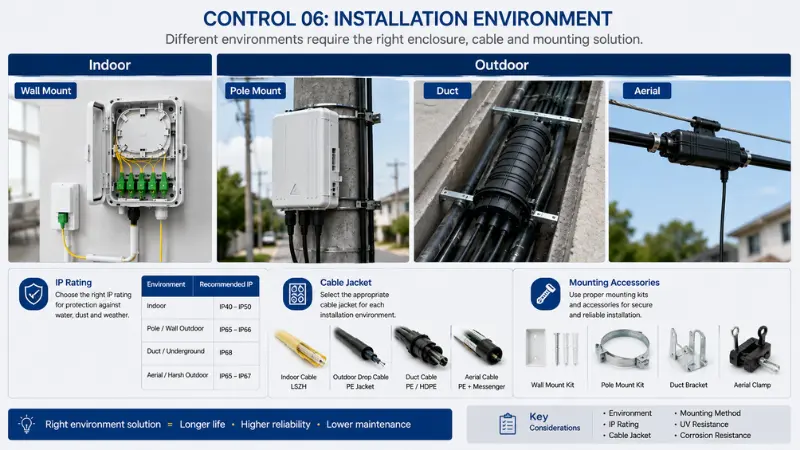

KONTROLA 06
Środowisko instalacji
Środowiska wewnętrzne, zewnętrzne, ścienne, słupowe, kanałowe i antenowe mogą wymagać różnych osłon kabli, materiałów skrzynek, stopni ochrony IP i akcesoriów montażowych. Widziećinstalacja wewnątrz i na zewnątrz.
Przewodniki dotyczące zakupów i inżynierii FTTH
Artykuły referencyjne, które pomogą Twojemu zespołowi zaplanować podział PON, wybrać złącza i przygotować kompletny BOM komponentu pasywnego FTTH.
Indywidualne dopasowanie produktów FTTH i wsparcie BOM
Każdy projekt FTTH ma inne wymagania. Evolux umożliwia elastyczne dopasowywanie i dostosowywanie produktów, dzięki czemu można przygotować odpowiednie materiały do wdrożenia sieci dostępowej.
Złącze: SC/APC, SC/UPC, LC/UPC, LC/APC
Długość kabla i osłona kabla
Współczynnik rozdzielacza PLC
Pojemność skrzynki zaciskowej
Typ instalacji wewnętrznej lub zewnętrznej
Ilość adapterów i konfiguracja panelu
Etykieta i opakowanie OEM
Arkusz danych i raport z testu IL/RL
Prześlij topologię sieci, liczbę abonentów, plan rozdzielacza i środowisko instalacji - nasz zespół poleci kompatybilne złącza, adaptery, pigtaile, kable krosowe, rozdzielacze PLC i skrzynki zaciskowe dla Twojego projektu FTTH.
Często zadawane pytania dotyczące rozwiązań FTTH ODN
P: Jakie produkty są zwykle wymagane w projekcie FTTH ODN?
Odp.: Typowy projekt FTTH ODN może wymagać złączy światłowodowych, adapterów, pigtaili, kabli krosowych, rozdzielaczy PLC, skrzynek zaciskowych, kabli odgałęźnych i powiązanych akcesoriów. Ostateczna lista produktów zależy od topologii sieci, współczynnika podziału, środowiska instalacji i liczby abonentów.
P: Czy Evolux może dostarczyć kompletny BOM produktu FTTH?
O: Tak. Klienci mogą przesłać nam topologię sieci, liczbę abonentów, plan rozdzielacza i środowisko instalacyjne. Evolux może polecić odpowiednie zestawienie komponentów pasywnych FTTH w oparciu o wymagania projektu.
P: Jaki typ złącza jest powszechnie używany w sieciach FTTH PON?
Odp.: SC/APC jest powszechnie stosowany w sieciach FTTH PON, ponieważ pomaga zredukować odbicia optyczne. Ostateczny typ złącza powinien jednak odpowiadać specyfikacji OLT, ONT, splittera i projektu. Zobacz nasz przewodnik po złączach SC/APC.
P: Jakie współczynniki rozdzielacza PLC są dostępne?
Odp.: Typowe współczynniki rozdzielacza PLC obejmują 1×2, 1×4, 1×8, 1×16, 1×32 i 1×64. Inne konfiguracje można omówić zgodnie z wymaganiami projektu. Przeglądaj wszystkie splittery PLC.
P: Czy możecie wspierać rozwiązania FTTH-z preterminacją?
O: Tak. Evolux może obsługiwać-kable krosowe z fabrycznie zakończonymi końcówkami, szybkie złącza, skrzynki zaciskowe i powiązane elementy pasywne, co pomaga ograniczyć łączenie na miejscu i uprościć instalację.
P: Czy możecie dostarczyć produkty do instalacji FTTH wewnątrz i na zewnątrz?
O: Tak. Evolux dostarcza wewnętrzne i zewnętrzne skrzynki zaciskowe, kable krosowe, pigtaile, adaptery i inne elementy pasywne FTTH. Zastosowania zewnętrzne mogą wymagać wodoodpornych skrzynek, odpowiednich osłon kabli i odpowiednich akcesoriów montażowych.
Zbuduj swój projekt FTTH ODN z dopasowanymi pasywnymi komponentami światłowodowymi
Niezależnie od tego, czy potrzebujesz standardowych produktów FTTH, czy dostosowanego do indywidualnych potrzeb projektu BOM, Evolux może pomóc Ci dopasować złącza, adaptery, pigtaile, kable krosowe, rozgałęźniki PLC i skrzynki zaciskowe do wdrożenia sieci.
