Evolux Fibre: Twój profesjonalny producent światłowodowych rozdzielaczy PLC!
Shenzhen Evolux Fibre Co., Ltd jest wiodącym dostawcą-najnowocześniejszych rozwiązań światłowodowych, specjalizującym się w badaniach, rozwoju, produkcji i dystrybucji wysokiej-jakości produktów światłowodowych. Założona w 2013 roku i z siedzibą w Shen Zhen w Chinach, staliśmy się zaufaną marką w dziedzinie światłowodów. Kładąc silny nacisk na innowacyjność i niezawodność, staramy się sprostać zmieniającym się wymaganiom globalnej branży telekomunikacyjnej.
Nasze zalety
Zróżnicowane portfolio produktów
Oferujemy szeroką gamę produktów światłowodowych, od światłowodów jedno-modowych i wielomodowych-po specjalistyczne światłowody do określonych zastosowań, w tym kable światłowodowe, złącza, transceivery, adaptery i powiązane akcesoria, aby sprostać różnorodnym potrzebom naszych klientów.
Doskonała obsługa klienta
Zebraliśmy zespół ekspertów, którzy są gotowi wspierać naszych klientów. Pomagają klientom w wyborze odpowiedniego rozwiązania światłowodowego i kierują procesem wdrożenia, umożliwiając klientom korzystanie z kompleksowych-konsultacji przedsprzedażowych i wsparcia-posprzedażowego oraz pomocy technicznej.

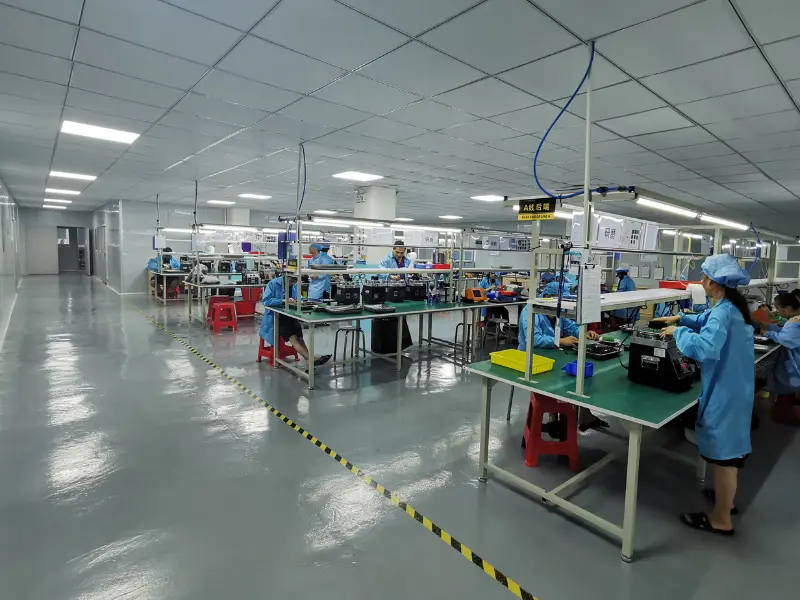

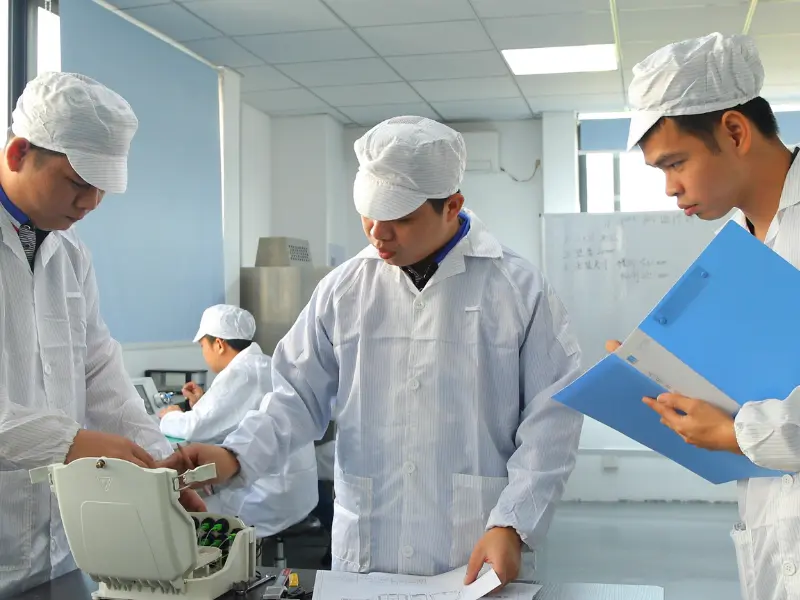

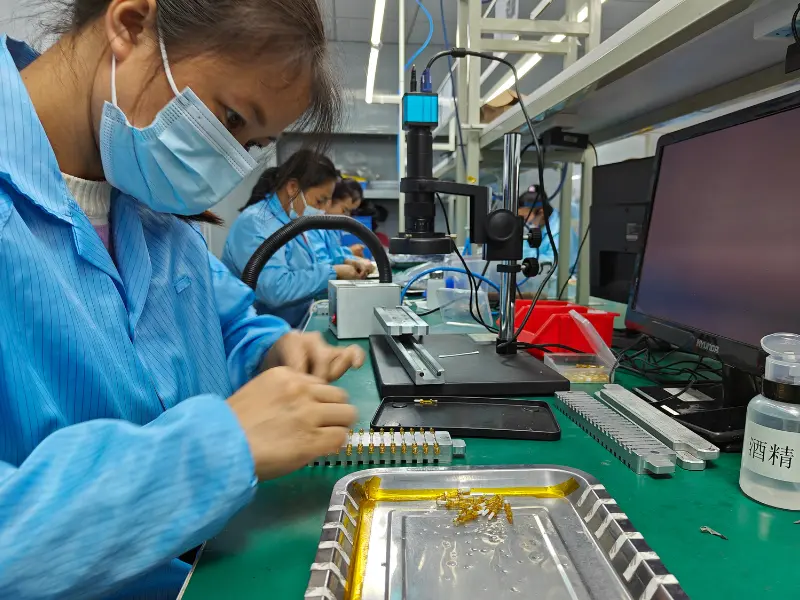

Zaawansowane zaplecze badawczo-rozwojowe
Najnowocześniejsze-najnowocześniejsze obiekty badawczo-rozwojowe, sprzęt i specjalistyczne laboratoria zapewniają idealne środowisko do prowadzenia-nowoczesnych badań, eksperymentów i testowania materiałów światłowodowych, projektowania i procesów produkcyjnych.
Profesjonalne usługi dostosowywania
Oferujemy opcje dostosowywania, które pozwalają klientom dostosować produkty światłowodowe do ich konkretnych potrzeb. Średnicę włókna, materiał powłoki lub typ złącza można elastycznie dostosować.
Product Categories
Latest Products
Rozdzielacz światłowodowy PLC nie jest wybierany wyłącznie na podstawie współczynnika podziału. Rozmiar opakowania, interfejs złącza, średnica światłowodu, długość kabla i metoda instalacji muszą również pasować do architektury sieci i projektu obudowy.
EVOLUX Fibre dostarcza rozwiązania rozdzielaczy PLC dla operatorów telekomunikacyjnych, wykonawców sieci światłowodowych, dostawców rozwiązań ODN, producentów sprzętu, dystrybutorów i marek własnych.
Niezależnie od tego, czy kupujesz standardowe modele do dystrybucji, czy przygotowujesz-wdrożenie FTTH dla konkretnego projektu, nasz zespół może pomóc Ci sprawdzić wymaganą konfigurację przed wyceną i rozpoczęciem produkcji.
01
Projekt-Dopasowana konfiguracja
Wybierz współczynnik podziału, obudowę, złącze, konstrukcję światłowodu i długość kabla zgodnie z topologią sieci, obudową instalacyjną i budżetem optycznym.
02
Sprawdzalna wydajność optyczna
Potwierdź kluczowe parametry, takie jak tłumienność wtrąceniowa, jednorodność strat, strata odbiciowa, strata zależna od polaryzacji i kierunkowość, zgodnie z wymaganiami akceptacji.
03
Elastyczne dostosowywanie
Skonfiguruj interfejsy złączy, średnice kabli, długości wejściowe i wyjściowe, etykiety produktów, numery części klienta i opakowania.
04
Konsekwentne powtarzanie zamówień
Zatwierdzone konfiguracje można rejestrować dla próbek, zamówień zbiorczych i zakupów powtarzalnych, co pomaga zmniejszyć różnice w specyfikacjach pomiędzy różnymi partiami produkcyjnymi.
Dostosuj swój światłowodowy rozdzielacz PLC
Standardowe rozdzielacze PLC obsługują większość zastosowań FTTH, GPON i PON, ale różne projekty mogą wymagać określonych współczynników podziału, rozmiarów obudów, interfejsów złączy, konstrukcji kabli i metod identyfikacji.
EVOLUX Fibre zapewnia dostosowanie-rozgałęźnika PLC w oparciu o projekt zgodnie z BOM, rysunkiem, próbką lub specyfikacją techniczną.
Współczynnik podziału i konfiguracja portu
Wybierz konfigurację wejścia i wyjścia zgodnie z architekturą sieci i wymaganą liczbą portów dystrybucyjnych.
Dostępne opcje mogą obejmować:
- Konfiguracje od 1×2 do 1×64
- Konfiguracje 2×N
- Projekty z jednym-wejściem lub dwoma-wejściemi
- Zrównoważony rozkład mocy optycznej
- Zaprojektuj-konkretne ustalenia dotyczące portów
- Konfiguracje specjalne podlegają ocenie technicznej
Typ opakowania
Wybierz pakiet zgodnie z przestrzenią instalacyjną, wymaganiami dotyczącymi ochrony i metodą zarządzania światłowodami.
Dostępne opcje obejmują:
- Gołe włókno
- Bezblokowe lub mini tuby
- Moduł ABS
- Kaseta LGX
- Obudowa do montażu w stojaku-
- Niestandardowa konstrukcja modułu
Typ złącza i polski
Skonfiguruj interfejsy wejściowe i wyjściowe, aby dopasować je do adapterów, sprzętu i istniejących połączeń sieciowych.
Dostępne opcje mogą obejmować:
- SC/APC
- SC/UPC
- LC/APC
- LC/UPC
- FC/APC
- FC/UPC
- Niezakończone włókna
- Różne złącza po stronie wejściowej i wyjściowej
Budowa światłowodów i kabli
Wybierz typ światłowodu, średnicę bufora i strukturę kabla zgodnie z przestrzenią prowadzenia, wymaganiami dotyczącymi zginania i potrzebami w zakresie ochrony mechanicznej.
Dostępne opcje mogą obejmować:
- Gołe włókno 250 µm
- Włókno buforowane 900 µm
- Kabel 2,0 mm
- Kabel 3,0 mm
- G.657A1 zagina-niewrażliwe włókno
- G.657A2 zagina-niewrażliwe włókno
- Światłowód jednomodowy G.652D-
- Różne średnice kabli wejściowych i wyjściowych
Długość kabla i identyfikacja portu
Określ długość kabla wejściowego i wyjściowego zgodnie z wymiarami obudowy i układem prowadzenia włókien.
Opcje identyfikacji mogą obejmować:
- Dostosowane długości wejściowe i wyjściowe
- Numerowane włókna wyjściowe
- Włókna-kodowane kolorami
- Etykiety portów
- Tagi wejściowe i wyjściowe
- Numery seryjne
- Informacje o partii
- Numery części klienta
Etykietowanie i pakowanie OEM
Dostosuj identyfikację i opakowanie produktu na potrzeby dystrybucji, dostaw w ramach projektów lub programów pod marką własną.
Dostępne opcje mogą obejmować:
- Neutralne etykiety produktów
- Logo klienta
- Dostosowane numery modeli
- Numery części klienta
- Etykiety z kodami kreskowymi
- Indywidualne opakowanie
- Opakowanie zbiorcze
- Grafika opakowania klienta
- Dostosowane oznaczenia kartonowe
- Listy pakowania-specyficzne dla projektu
Złącze światłowodowe to urządzenie służące do łączenia włókien optycznych, umożliwiające sprawną transmisję sygnałów świetlnych. Złącze światłowodowe umożliwia szybsze łączenie i rozłączanie niż łączenie. Występują w różnych typach, takich jak SC, LC, ST i MTP, każdy przeznaczony do określonych zastosowań.
Rozgałęźnik światłowodowy PLC można sklasyfikować według używanego układu rozdzielacza PLC, co oznacza, że istnieją rozgałęźniki PLC 1xN i 2xN, takie jak rozdzielacz 1x4, rozdzielacz 1x8, rozdzielacz 1x16, rozdzielacz 2x32, rozdzielacz PLC 2x64 itp. Użytkownicy mogą wybierać różne numery wejść i wyjść w zależności od warunków abonenckich lub długości kabla. Ponadto rozdzielacze PLC można również klasyfikować na podstawie różnych pakietów, aby spełnić potrzeby klientów w różnych scenariuszach, w tym rozdzielacz PLC o małych rozmiarach, który należy stosować w skrzynkach zaciskowych, oraz rozdzielacz PLC o dużych rozmiarach montowany w szafie, który można instalować w szafach. Na rynku dostępnych jest pięć typów rozgałęźników PLC: rozgałęźnik optyczny z gołym włóknem, rozgałęźnik światłowodowy bez blokowania, rozgałęźnik ABS, rozgałęźnik LGX i rozgałęźnik-do montażu w szafie.
Rozdzielacz światłowodowy goły
Rozgałęźnik typu bare fibre nie posiada złącza na końcach gołych włókien, dlatego wymaga kompletnego zestawu zabezpieczeń w walizce transportowej oraz na urządzeniu. Dzięki swoim kompaktowym rozmiarom można go łatwo umieścić w formalnych skrzynkach połączeniowych i skrzynkach połączeniowych. Rozgałęźnik gołego włókna minimalizuje zajmowanie miejsca i jednocześnie zmniejsza koszty instalacji. Jest powszechnie używany w FTTH, PON, LAN, CATV, sprzęcie testowym i innych zastosowaniach.
Bezblokowy rozdzielacz światłowodowy
Chociaż bezblokowy rozdzielacz PLC ma podobny wygląd do rozdzielacza gołego włókna. Może jednak zapewnić silniejszą ochronę włókien, ponieważ ma bardziej kompaktowy pakiet rurek ze stali nierdzewnej. Bezblokowy rozdzielacz PLC nie wymaga zgrzewania światłowodów podczas instalacji i jest stosowany głównie do różnych połączeń nad skrzynkami rozdzielczymi lub szafami sieciowymi.

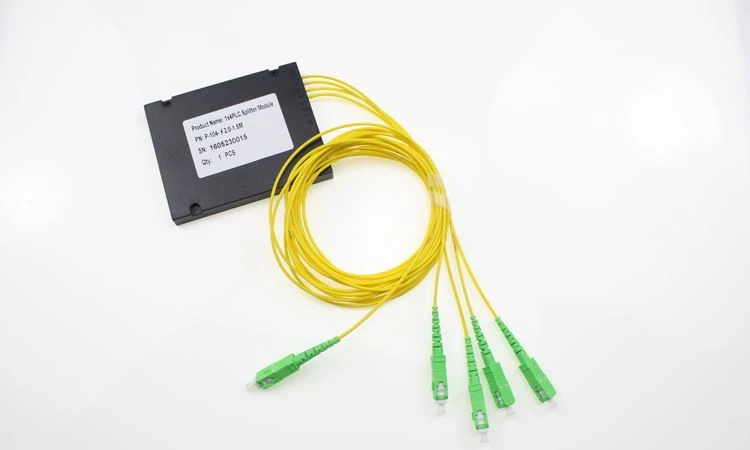

Rozdzielacz światłowodowy modułu ABS
Splitter ABS ma plastikową obudowę ABS, która zapewnia dobrą ochronę wewnętrznych elementów optycznych i kabli. Rozdzielacz ABS jest prosty i kompaktowy, co można dostosować do różnych środowisk instalacyjnych i wymagań. Jest szeroko stosowany w zewnętrznych skrzynkach dystrybucyjnych światłowodów dla sieci PON, FTTH, FTTX, GOPN.
Rozdzielacz światłowodowy LGX
Rozgałęźnik PLC LGX jest wyposażony w wytrzymałą metalową obudowę. Może być używany samodzielnie lub łatwo instalowany w standardowym panelu krosowym światłowodowym lub obudowie światłowodowej bez łączenia archiwalnego i wykwalifikowanego personelu podczas wdrażania. Standardowa obudowa metalowa LGX zapewnia integrację z siecią metodą „plug and play”- i-, co eliminuje ryzyko podczas instalacji.
Rozdzielacz do montażu w stojaku-
Na rynku dostępne są dwa rozmiary splitterów do montażu w stojaku 1U i 2U, natomiast częściej stosowane są rozdzielacze do montażu w stojaku 1U. Rozgałęźnik PLC montowany jest w szafie rack, która charakteryzuje się doskonałymi parametrami optycznymi i wygodną instalacją sieciową. Rozdzielacz-do montażu w szafie jest szeroko stosowany w EPON, GPON, FTTX, FTTH itp. i stanowi idealne rozwiązanie dla środowiska okablowania-o dużej gęstości.
Zalety światłowodowego rozdzielacza PLC
Koszt-Efektywność
Rozgałęźniki światłowodowe eliminują potrzebę stosowania wielu włókien, umożliwiając podział pojedynczego włókna na wiele ścieżek. To znacznie zmniejsza koszty wdrożenia i utrzymania sieci, ponieważ do obsługi wielu abonentów lub urządzeń potrzeba mniej włókien.
Elastyczność i skalowalność
Rozgałęźniki zapewniają elastyczność i skalowalność projektów sieci. Można je łatwo dodawać lub usuwać zgodnie z wymaganiami sieci, co pozwala na bezproblemową rozbudowę lub rekonfigurację sieci. Ta elastyczność umożliwia administratorom sieci dostosowywanie się do zmieniających się potrzeb bez konieczności wprowadzania rozległych zmian w infrastrukturze.
Minimalna utrata sygnału
Wysokiej-jakości rozgałęźniki światłowodowe charakteryzują się niskimi stratami wtrąceniowymi i odbiciowymi, zapewniając efektywną dystrybucję sygnału. Minimalna utrata sygnału umożliwia niezawodną transmisję na duże odległości bez utraty jakości sygnału. Jest to szczególnie ważne w przypadku aplikacji wymagających dużej szybkości transmisji danych i małych opóźnień.
Zastosowanie światłowodowego rozdzielacza PLC
Centrum danych
Rozgałęźniki światłowodowe PLC są często używane w sieciach centrów danych do szybkiej dystrybucji danych do wielu serwerów i urządzeń pamięci masowej. Umożliwia to centrom danych efektywną obsługę dużych ilości ruchu danych, co skutkuje szybkim i bezproblemowym przesyłaniem danych.
Optyczne sieci dostępowe
Rozgałęźniki światłowodowe PLC są często używane w optycznych sieciach dostępowych w celu zapewnienia-szybkiego połączenia internetowego wielu klientom. Zapewniają użytkownikom końcowym-szybką i niezawodną łączność i doskonale nadają się do zastosowań FTTH (Fiber to the Home) i FTTB (Fibre to the Building). Rozgałęźnik PLC w sieciach PON.
Pasywne sieci optyczne (PON)
Rozgałęźniki PLC są kluczowym elementem pasywnych sieci optycznych (PON), które są sieciami optycznymi łączącymi wielu odbiorców za pomocą jednego światłowodu. Każdy klient ma unikalne, dedykowane połączenie dzięki rozdzielaniu sygnału optycznego na różne ścieżki za pomocą rozdzielacza PLC.
Sprzęt medyczny
Aby rozdzielić sygnały optyczne z różnych kamer na jeden monitor, w sprzęcie medycznym, takim jak endoskopy, stosuje się również rozdzielacze światłowodowe PLC. Dzięki temu eksperci medyczni mogą oglądać zdjęcia z różnych perspektyw i lepiej zrozumieć wewnętrzną strukturę ciała pacjenta.
Typowe wskaźniki techniczne światłowodowych rozgałęźników PLC
Utrata wtrąceniowa
Tłumienność wtrąceniowa rozdzielacza odnosi się do liczby dB na wyjście w stosunku do utraty światła wejściowego.
Dodatkowe straty
Dodatkowe straty definiuje się jako sumę mocy optycznej wszystkich portów wyjściowych i liczbę dB w stosunku do utraty mocy optycznej na wejściu.
Stosunek spektrofotyczny
Współczynnik spektrofotometryczny definiuje się jako stosunek mocy wyjściowej każdego portu wyjściowego rozdzielacza optycznego, a w zastosowaniach systemowych współczynnik spektrofotometru jest rzeczywiście oparty na ilości mocy optycznej wymaganej przez rzeczywisty węzeł optyczny systemu w celu określenia odpowiedniego współczynnika spektrofotalnego (z wyjątkiem średniego rozkładu), a współczynnik spektrofotometryczny spektrofotometru jest powiązany z długością fali transmitowanego światła.
Stopień izolacji
Izolacja odnosi się do zdolności jednej ścieżki optycznej dzielnika światła do izolowania sygnałów świetlnych z innych ścieżek światła.
Elementy światłowodowego rozdzielacza PLC
Porty wejściowe i wyjściowe
Porty wejściowe to miejsca, w których przychodzący sygnał optyczny wchodzi do rozdzielacza, zwykle za pośrednictwem pojedynczego kabla światłowodowego. Liczba portów wejściowych uzależniona jest od typu i konfiguracji splittera. Porty wyjściowe to miejsca, w których rozdzielone sygnały optyczne opuszczają rozdzielacz i są podłączane do odbiorców lub innych urządzeń sieciowych. Liczba portów wyjściowych może się różnić i określa liczbę ścieżek, na które rozdzielany jest sygnał.
Łączniki i rozdzielacze
Sprzęgacze i dzielniki odgrywają istotną rolę w rozdzielaniu sygnału optycznego. Mają za zadanie dzielić przychodzący sygnał na wiele ścieżek wyjściowych. Sprzęgacze odpowiadają za równomierną dystrybucję sygnału pomiędzy portami wyjściowymi, zapewniając, że każda ścieżka otrzyma część mocy sygnału. Dzielniki natomiast rozdzielają sygnał na odrębne ścieżki, umożliwiając jednoczesną transmisję do wielu odbiorców.
Układy światłowodowe i falowody
Układy włókien to układy pojedynczych włókien, które są ułożone w jednej linii i stopione ze sobą, tworząc obszar rozszczepiający w rozdzielaczu. Zapewniają fizyczne ramy do podziału sygnału optycznego. Z drugiej strony falowody to struktury, które kierują i kierują sygnałem optycznym w rozdzielaczu. W przypadku splitterów Planar Lightwave Circuit (PLC) falowody są wytrawione na podłożu krzemionkowym lub krzemowym, co pozwala na precyzyjną kontrolę i dystrybucję sygnału optycznego.
Obudowy ochronne
Splittery światłowodowe umieszczone są w obudowach ochronnych, które chronią delikatne elementy przed czynnikami zewnętrznymi. Obudowy te są zazwyczaj wykonane z trwałych materiałów, takich jak metal lub tworzywo sztuczne, i zapewniają ochronę mechaniczną, a także utrzymują wyrównanie i stabilność elementów wewnętrznych. Osłony ochronne pomagają również w zarządzaniu połączeniami światłowodowymi, zapewniając niezawodną i bezpieczną pracę.
W sumie istnieje pięć kroków do wyprodukowania rozdzielacza światłowodowego. Każdy etap wymaga ścisłej kontroli i zarządzania różnymi parametrami, takimi jak środowisko, temperatura i szczegółowa precyzja montażu i wyposażenia.
Przygotowanie komponentów
Generalnie potrzebne są trzy elementy. Układ scalony PLC jest osadzony na kawałku płytki szklanej, a każdy koniec płytki szklanej jest polerowany, aby zapewnić bardzo precyzyjną płaską powierzchnię i wysoką czystość. Rowki v- są następnie szlifowane na szklanym podłożu. Na podłożu szklanym montuje się pojedyncze włókno lub wiele włókien taśmowych. Zespół ten jest następnie polerowany.
Wyrównanie
Po przygotowaniu trzech komponentów umieszcza się je na stoliku nakładki. Układ światłowodów wejściowych i wyjściowych jest ustawiony na stopniu goniometru w celu dopasowania do układu PLC. Fizyczne dopasowanie między układami włókien a chipem jest monitorowane poprzez ciągły poziom mocy wyjściowej z układu włókien.
Wyleczyć
Następnie zespół umieszcza się w komorze UV (ultrafioletowej), gdzie zostaje całkowicie utwardzony w kontrolowanej temperaturze.
Opakowanie
Nieosłonięty rozdzielacz jest wyrównywany i montowany w metalowej obudowie, w której na obu końcach zespołu znajdują się osłony z włókna. Następnie potrzebny jest test cyklicznych zmian temperatury, aby zapewnić ostateczny stan produktu.
Testowanie optyczne
Jeśli chodzi o testowanie, na rozdzielaczu przeprowadza się trzy ważne parametry, takie jak tłumienność wtrąceniowa, jednorodność i strata zależna od polaryzacji (PDL), aby zapewnić jakość wyprodukowanego rozdzielacza.
Czynniki, które należy wziąć pod uwagę przed wyborem światłowodowego rozdzielacza PLC
Rozmiar i typ sieci
Należy wziąć pod uwagę rozmiar i typ sieci, w której zostanie wdrożony rozdzielacz. W przypadku większych sieci często preferowane są rozdzielacze Planar Lightwave Circuit (PLC) ze względu na ich skalowalność, szerszą przepustowość i wyższe współczynniki podziału. Mniejsze sieci mogą skorzystać na zastosowaniu rozdzielaczy Fused Biconical Tapered (FBT), które są bardziej-opłacalne przy niższych współczynnikach podziału.
Porównanie wydajności i kosztów
Rozważ aspekty wydajnościowe i kosztowe rozdzielaczy FBT i PLC. Rozgałęźniki FBT są zazwyczaj-bardziej opłacalne w przypadku mniejszych sieci i niższych współczynników podziału. Rozgałęźniki PLC, choć stosunkowo droższe, oferują lepszą wydajność, szersze pasmo i wyższe współczynniki podziału, dzięki czemu nadają się do większości sieci światłowodowych lub zastosowań wymagających większej wydajności dystrybucji sygnału.
Jakość i niezawodność
Wybierz splittery optyczne renomowanych producentów, znanych z jakości i niezawodności. Dzięki temu splittery spełniają standardy branżowe i zapewniają stałą wydajność w czasie. Dokonując wyboru, weź pod uwagę takie czynniki, jak trwałość, stabilność środowiskowa i-długoterminowa niezawodność.
Konfiguracja rozdzielacza
Określ odpowiednią konfigurację rozdzielacza w oparciu o liczbę wymaganych portów wyjściowych. Typowe konfiguracje obejmują 1×2, 1×4, 1×8 itd., reprezentujące liczbę portów wejściowych i wyjściowych. Oceń obecne i przyszłe wymagania sieciowe, aby wybrać optymalną konfigurację splittera.
Wymagania dotyczące sygnału
Oceń wymagania sygnałowe sieci. Jeśli aplikacja wymaga dużej szybkości transmisji danych, małych opóźnień i minimalnych strat sygnału, wybierz rozgałęźniki o niskiej tłumienności wtrąceniowej i dużej stracie odbiciowej. Rozgałęźniki PLC generalnie oferują lepszą wydajność pod względem tłumienności wtrąceniowej i tłumienności odbiciowej w porównaniu do rozgałęźników FBT.
Kompatybilność długości fali
Należy wziąć pod uwagę zgodność długości fal rozdzielacza z sygnałami optycznymi używanymi w sieci. Upewnij się, że wybrany rozdzielacz obsługuje określone długości fal wymagane dla danego zastosowania. Niektóre rozdzielacze mogą zależeć-od długości fali, a wybór odpowiedniego typu zapewnia zgodność i optymalną wydajność.
Kompletny przewodnik często zadawanych pytań dotyczących światłowodowego rozdzielacza PLC
P: Czy istnieje rozdzielacz kabla światłowodowego?
P: Jaka jest różnica między rozdzielaczem PLC a rozdzielaczem FBT?
P: Jaka jest różnica między łącznikiem światłowodowym a rozdzielaczem?
P: Jak działa rozdzielacz światłowodowy?
P: Co oznacza PLC w światłowodzie?
P: Jak zbudowany jest rozdzielacz światłowodowy?
P: Jakie są różne typy rozdzielaczy PLC?
P: Jaki jest stosunek rozdzielacza PLC?
P: Co to jest światłowodowy rozdzielacz PLC?
P: Jak działa splitter PLC w sieci PON?
P: Jaki jest obszar zastosowania światłowodowego rozdzielacza PLC?
P: Co to jest rozdzielacz optyczny i jak działa rozdzielacz światłowodowy w sieci światłowodowej?
P: Jak działają rozgałęźniki światłowodowe w pasywnych sieciach optycznych (PON)?
P: Jakie są kluczowe elementy biorące udział w działaniu rozdzielacza światłowodowego?
P: Jak zastosować rozgałęźniki światłowodowe w systemie PON?
P: Jaki jest maksymalny współczynnik podziału dla światłowodowego rozdzielacza PLC?
P: Jaka jest tłumienność wtrąceniowa światłowodowego rozdzielacza PLC?
P: Jaki jest zakres długości fali światłowodowego rozdzielacza PLC?
P: Jaki jest typowy zakres temperatur pracy światłowodowego rozdzielacza PLC?
P: Jak wyczyścić światłowodowy rozdzielacz PLC?
Jako jeden z wiodących producentów i dostawców światłowodowych rozdzielaczy plc w Chinach, serdecznie zapraszamy do zakupu światłowodowego rozdzielacza PLC w magazynie tutaj z naszej fabryki. Wszystkie produkty niestandardowe charakteryzują się wysoką jakością i niską ceną. Aby uzyskać cennik i bezpłatną próbkę, skontaktuj się z nami już teraz.
