Evolux Fibre: Twój profesjonalny producent skrzynek przyłączeniowych do światłowodów!
Shenzhen Evolux Fibre Co., Ltd jest wiodącym dostawcą-najnowocześniejszych rozwiązań światłowodowych, specjalizującym się w badaniach, rozwoju, produkcji i dystrybucji wysokiej-jakości produktów światłowodowych. Założona w 2013 roku i z siedzibą w Shen Zhen w Chinach, staliśmy się zaufaną marką w dziedzinie światłowodów. Kładąc silny nacisk na innowacyjność i niezawodność, staramy się sprostać zmieniającym się wymaganiom globalnej branży telekomunikacyjnej.
Nasze zalety
Zróżnicowane portfolio produktów
Oferujemy szeroką gamę produktów światłowodowych, od światłowodów jedno-modowych i wielomodowych-po specjalistyczne światłowody do określonych zastosowań, w tym kable światłowodowe, złącza, transceivery, adaptery i powiązane akcesoria, aby sprostać różnorodnym potrzebom naszych klientów.
Doskonała obsługa klienta
Zebraliśmy zespół ekspertów, którzy są gotowi wspierać naszych klientów. Pomagają klientom w wyborze odpowiedniego rozwiązania światłowodowego i kierują procesem wdrożenia, umożliwiając klientom korzystanie z kompleksowych-konsultacji przedsprzedażowych i wsparcia-posprzedażowego oraz pomocy technicznej.
Zaawansowane zaplecze badawczo-rozwojowe
Najnowocześniejsze-najnowocześniejsze obiekty badawczo-rozwojowe, sprzęt i specjalistyczne laboratoria zapewniają idealne środowisko do prowadzenia-nowoczesnych badań, eksperymentów i testowania materiałów światłowodowych, projektowania i procesów produkcyjnych.
Profesjonalne usługi dostosowywania
Oferujemy opcje dostosowywania, które pozwalają klientom dostosować produkty światłowodowe do ich konkretnych potrzeb. Średnicę włókna, materiał powłoki lub typ złącza można elastycznie dostosować.
Product Categories
Latest Products
Producent skrzynek zaciskowych światłowodów dla projektów FTTH i FTTx
EVOLUX dostarcza światłowodowe skrzynki zaciskowe dla FTTH, FTTx, telekomunikacyjnych sieci dostępowych, szerokopasmowych sieci mieszkaniowych, systemów dystrybucji w budynkach i instalacji światłowodowych-po stronie abonenta.
Nasz asortyment produktów obejmuje wewnętrzne i zewnętrzne skrzynki zaciskowe,-obudowy do montażu naściennego i na słupie-, kompaktowe skrzynki abonenckie, wielożyłowe-skrzynki dystrybucyjne światłowodowe i-rozwiązania z prekonektorami.
Oprócz modeli standardowych obsługujemy konfiguracje-specyficzne dla projektu,-wstępnie załadowane zespoły i usługi skrzynek zaciskowych światłowodowych OEM/ODM. Produkty mogą być dostarczane jako puste obudowy lub zmontowane z adapterami, pigtailami, tacami połączeniowymi, rozdzielaczami PLC i akcesoriami montażowymi zgodnie z wymaganiami projektu.
Niezależnie od tego, czy jesteś operatorem telekomunikacyjnym, wykonawcą FTTH, integratorem sieci, dystrybutorem czy marką-prywatną, nasz zespół może pomóc Ci w wyborze lub opracowaniu rozwiązania w zakresie zakończenia światłowodu, które będzie pasować do Twojego środowiska instalacyjnego, struktury sieci i budżetu.
Jak produkowane są światłowodowe skrzynki zaciskowe?
Niezawodna skrzynka zaciskowa światłowodu wymaga skoordynowanej obudowy i struktury wewnętrznej.
Materiał obudowy, konstrukcja wejścia kablowego, system uszczelnień, tacka połączeniowa, panel adaptera, miejsce na prowadzenie światłowodu i konstrukcja montażowa muszą ze sobą współdziałać, aby zapewnić wydajną instalację i-długoterminowe działanie sieci.
Sposób wykonania zależy od wybranego materiału obudowy i konstrukcji produktu.
Produkcja plastikowych skrzynek zaciskowych światłowodowych
Plastikowe skrzynki zaciskowe zwykle obejmują następujące etapy:
Przegląd struktury produktu
Wymiary obudowy, położenie wejść kablowych, tacka połączeniowa, panel adaptera, konstrukcja montażowa i sposób uszczelnienia są sprawdzane przed rozpoczęciem produkcji.
Wybór materiału
Materiał obudowy dobierany jest zgodnie z projektem produktu, środowiskiem instalacji, wymaganiami mechanicznymi i wymaganiami dotyczącymi-odporności na warunki atmosferyczne.
Dostępne opcje materiałowe zależą od modelu skrzynki zaciskowej i mogą obejmować ABS, PC, PC+ABS, PP lub inne ocenione materiały.
Formowanie wtryskowe
Pokrywa obudowy, podstawa, tace połączeniowe i powiązane części formowane są produkowane przy użyciu zatwierdzonych narzędzi i materiałów.
Kontrola przycinania i wyglądu
Wypraski sprawdza się pod kątem zadziorów, odkształceń, pęknięć, niekompletnego wypraski, wad powierzchniowych i zgodności wymiarowej.
Przygotowanie komponentów wewnętrznych
Korytka połączeniowe, płyty adapterowe, zaciski kablowe, elementy uszczelniające, zamki, łączniki i akcesoria montażowe przygotowywane są według potwierdzonego BOM-u.

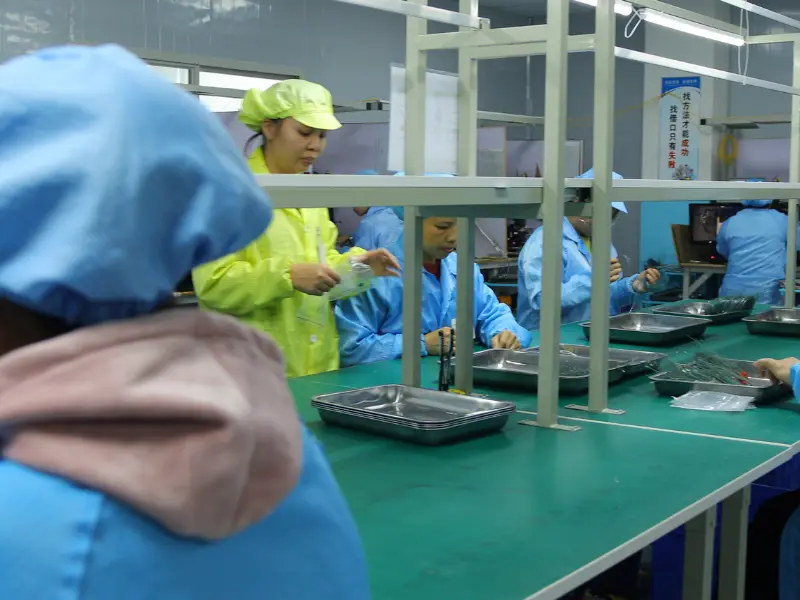

Montaż produktu
Obudowa, korytka połączeniowe, uszczelki, zamki, elementy-wpustów kablowych i akcesoria wewnętrzne są montowane.
Opcjonalne ładowanie komponentów
Adaptery, pigtaile, splittery PLC i tuleje ochronne mogą być instalowane zgodnie z wymaganą konfiguracją produktu.
Kontrola i pakowanie
Gotowe skrzynki zaciskowe są sprawdzane pod kątem potwierdzonej konfiguracji produktu przed pakowaniem.
Skrzynka zaciskowa światłowodu to skrzynka chroniąca kabel światłowodowy i spawanie pigtaili światłowodowych na końcówce kabla światłowodowego. Stosowany jest głównie do prostego-spawania i łączenia odgałęzień wewnętrznych i zewnętrznych kabli światłowodowych oraz mocowania końcówki kabla światłowodowego, która pełni rolę przechowywania pigtaili światłowodowych i ochrony złącza. Potrafi rozdzielić kabel optyczny na pojedyncze światłowód, co jest odpowiednikiem złącza, które pełni rolę łączenia kabla optycznego z pigtailem. Gdy kabel optyczny dotrze do użytkownika, jest on mocowany w skrzynce zaciskowej, a rdzeń i pigtail kabla optycznego są wspawane w skrzynce zaciskowej.
Rodzaje skrzynek zaciskowych światłowodów
Możliwość montażu-na ścianie lub w stojaku-
Skrzynki zakończeniowe światłowodów można podzielić na skrzynki-montowane w stojaku i-naścienne, w zależności od ich konstrukcji. Ten ostatni jest zazwyczaj uszczelniony i wisi na ścianie, podczas gdy ten pierwszy ma tylne i przednie drzwi z boczną szyną przymocowaną bezpośrednio do stojaka serwera. Montowany na ścianie FTB-jest głównie przeznaczony do połączeń bezpośrednich. Procedury takie jak łączenie, łączenie i zakończenie należy wykonać przed instalacją FTB. Montowana na ścianie skrzynka przyłączeniowa światłowodu-dobrze nadaje się do zastosowań takich jak telekonferencje, terminale wejściowe do budynków i tak dalej. Te FTB można dalej podzielić na skrzynki zewnętrzne i wewnętrzne. Z drugiej strony obudowy do montażu w stojaku-idealnie nadają się do architektury połączeń wzajemnych lub krzyżowych. Takie FTB idealnie nadają się do budowania interfejsów pomiędzy urządzeniem transmisyjnym a zewnętrznym kablem zakładowym, zapewniając wystarczającą ilość miejsca na zarządzanie, terminację, dystrybucję i fuzję. Jednakże FTB-montowane w szafie są przeznaczone wyłącznie do zastosowań wewnętrznych.
Wewnątrz i na zewnątrz
W oparciu o ich zastosowanie w różnych ustawieniach, FTB można podzielić na kategorie skrzynek zakończeniowych zewnętrznych i wewnętrznych. Kluczową różnicą między nimi będą materiały użyte do produkcji. Materiały użyte w urządzeniu muszą być porównywalne z materiałami zastosowanymi w innych elementach, a nawet w osłonach kabli/pigtaili. W przypadku, gdy FTB jest przeznaczony do użytku na zewnątrz, jego właściwości chemiczne i fizyczne muszą być wystarczająco stabilne i mieć dobrą odporność na wodę i kurz. Temperatura topnienia materiałów również nie może być niższa niż 120 stopni. Aby przetrwać duże wahania temperatury, komponenty FTB muszą działać w szerokim zakresie temperatur od co najmniej -25 do 45 stopni. Jego zewnętrzna obudowa jest zazwyczaj dobrze uszczelniona, aby chronić wewnętrzne elementy przed uszkodzeniem i ma wysoką odporność na uderzenia. Z drugiej strony, kryty FTB jest punktem przejściowym pomiędzy kablami poziomymi i dopływowymi. Są one powszechnie używane jako miejsce przechowywania dystrybucji i zakańczania włókien w bardziej kontrolowanych warunkach, dlatego nie mają żadnych specjalnych wymagań w zakresie materiałów. Aby wybrać idealną końcówkę światłowodową dla swojej sieci, musisz kompetentnie ocenić swoje wymagania i wybrać opcję, która skutecznie odpowiada Twoim potrzebom. FTB można znaleźć w różnych materiałach, kształtach i rozmiarach. Należy między innymi wziąć pod uwagę liczbę zastosowanych włókien i dostępną przestrzeń, aby wybrać takie, które najlepiej sprawdzi się w przypadku Twojego zestawu.
Zadaniem skrzynki zaciskowej światłowodu jest zapewnienie spawania światłowodu i światłowodu, spawanie światłowodu i pigtaila oraz przekazywanie złącza optycznego. Zapewnia również ochronę mechaniczną i ochronę środowiska światłowodu i jego elementów oraz umożliwia przeprowadzanie odpowiednich inspekcji w celu zachowania najwyższych standardów zarządzania światłowodami. Dobra światłowodowa skrzynka zaciskowa musi spełniać następujące funkcje.
Funkcja mocowania
Po wejściu kabla optycznego do stojaka należy mechanicznie zamocować jego płaszcz zewnętrzny i rdzeń wzmacniający, zainstalować elementy zabezpieczające przewód uziemiający, wykonać obróbkę zabezpieczenia końcówek oraz zgrupować i zabezpieczyć włókna optyczne.
Funkcja łączenia
Po połączeniu światłowodu wyciągniętego z kabla optycznego z kablem końcowym, nadmiar światłowodu jest zwijany i magazynowany, a złącze spawane jest zabezpieczane.
Funkcja alokacji
podłącz złącze dołączone do kabla końcowego do adaptera i wykonaj połączenie optyczne ze złączem optycznym po drugiej stronie adaptera. Adaptery i złącza powinny umożliwiać elastyczne wkładanie i wyjmowanie; ścieżkę optyczną można swobodnie wdrażać i testować.
Funkcja przechowywania
Zapewnij miejsce do przechowywania różnych-połączonych krzyżowo kabli optycznych pomiędzy stojakami, aby można je było układać regularnie i uporządkowanie. W skrzynce zaciskowej światłowodu powinna być zapewniona odpowiednia przestrzeń i sposób, aby okablowanie tej części linii połączenia optycznego było przejrzyste, łatwe w regulacji i spełniało wymagania dotyczące minimalnego promienia zgięcia.
Dystrybucja światłowodów
Skrzynki zaciskowe służą do rozprowadzania i organizowania kabli światłowodowych w obrębie budynku lub określonego obszaru. Stanowią uporządkowany i łatwo dostępny punkt do podłączenia różnych kabli światłowodowych.
Wewnętrzne zakończenie światłowodu
W środowiskach wewnętrznych, takich jak centra danych, biura lub budynki mieszkalne, światłowodowe skrzynki zaciskowe służą do kończenia i organizowania kabli światłowodowych. Często są dostarczane z-wstępnie skonfigurowanymi adapterami zapewniającymi łatwą łączność-i-odtwarzania.
Instalacje światłowodowe do domu (FTTH).
We wdrożeniach FTTH światłowodowe skrzynki zaciskowe służą do zakończenia kabli światłowodowych w siedzibie klienta. W skrzynkach tych można umieścić złącza lub adaptery umożliwiające podłączenie do sprzętu klienta, takiego jak routery lub terminale sieci optycznej (ONT).
Punkty przyłączenia abonenckiego
Skrzynki zaciskowe służą jako punkty przyłączenia abonentów, zapewniając miejsce do łączenia, łączenia i zarządzania kablami światłowodowymi dla indywidualnych użytkowników lub abonentów w sieci.
Procedura instalacji skrzynki przyłączeniowej światłowodu
Montowanie
Skrzynka przyłączeniowa światłowodu jest montowana na ścianie lub w standardowej szafie o szerokości 19 cali (483 mm). Panel przedni powinien być łatwo dostępny, ponieważ kabel jest wprowadzany od dołu.
Przygotowanie końcówki kabla
Każdy koniec kabla światłowodowego należy przygotować przed rozpoczęciem wprowadzania kabla w skrzynce zakończeniowej światłowodu. Procedurę przygotowania końcówki kabla można uzyskać u dostawcy. Na tym etapie kluczowa jest ochrona gołych włókien. Dzieje się tak dlatego, że zostają one odsłonięte po przygotowaniu końcówki kabla.
Wejście kablowe
Po przygotowaniu końcówek kabli należy przebić gumową membranę w otworze wejściowym kabla w skrzynce. Należy to zrobić przed włożeniem kabla do puszki, gdyż w nowych puszkach ten otwór jest zablokowany.
Zaciskanie końca kabla
W skrzynce przyłączeniowej światłowodu zamontowanych jest kilka słupków prowadzących włókna z tworzywa sztucznego. Przez nie prowadzone jest włókno w tulejach lub rurze transportowej kabla. Za pomocą tych prowadnic cały nadmiar kabla jest wprowadzany do wybranej kasety spawów. Następnie za pomocą plastikowej taśmy zaciskowej mocuje się ją w miejscu wejścia korytka spawów.
Łączenie
Najważniejszą częścią procesu instalacji jest połączenie światłowodu z kabla do pigtaili. W tym celu wykorzystuje się maszynę do łączenia. Trzyma się go blisko skrzynki przyłączeniowej na stole. Mechanizm druciany ze stali nierdzewnej jest zwalniany z zatrzasku sprężynowego, aby otworzyć określoną tacę spawów. Maszyna do splatania służy do łączenia włókien pigtailowych w taki sposób, że końce włókien wychodzą z kabla. Następnie są one dociskane tak, aby pasowały do stopionego złącza. Proces ten jest kontynuowany dla wszystkich spawów, które mają być przechowywane na tacach spawów. Te tace połączeniowe są następnie umieszczane w stosie wewnątrz skrzynki przyłączeniowej. Mechanizm zamykający z drutu ze stali nierdzewnej jest następnie zamykany skrzynką.
Czynniki, które należy wziąć pod uwagę przed wyborem skrzynki zaciskowej światłowodu
Pojemność
Pojemność skrzynki zaciskowej światłowodu jest jednym z najważniejszych czynników, które należy wziąć pod uwagę. Określa liczbę kabli światłowodowych, które można zmieścić w skrzynce. Pojemność skrzynki powinna być dostosowana do Twoich bieżących potrzeb i przyszłego rozwoju. Upewnij się, że wybrałeś skrzynkę o wystarczającej pojemności, aby pomieścić przyszłą rozbudowę sieci.
Rozmiar
Rozmiar skrzynki zaciskowej światłowodu jest również ważnym czynnikiem, który należy wziąć pod uwagę. Pudełko powinno być wystarczająco duże, aby pomieścić wszystkie kable światłowodowe i dodatkowy sprzęt, który może być potrzebny. Nie powinien być jednak zbyt duży, aby zajmował zbyt dużo miejsca lub był trudny w montażu.
Ochrona
Skrzynka zaciskowa światłowodu powinna zapewniać odpowiednią ochronę kabli światłowodowych przed uszkodzeniami fizycznymi, kurzem i wilgocią. Wybierz pudełko wykonane z materiałów-wysokiej jakości i wyposażone w zabezpieczeniemechanizm blokujący zapobiegający dostępowi osób nieupoważnionych. Skrzynka powinna posiadać także odpowiednie uszczelki i uszczelki zabezpieczające przed przedostawaniem się wilgoci i kurzu.
Łączność
Skrzynka zaciskowa światłowodu powinna być kompatybilna z typem używanego złącza światłowodowego. Różne typy złączy obejmują SC, LC i ST. Upewnij się, że wybrałeś obudowę, która może pomieścić typ złączy, których używasz.
Łatwość instalacji
Skrzynka zaciskowa światłowodu powinna być łatwa w montażu i obsłudze. Poszukaj pudełka zawierającego jasne instrukcje i wszystkie niezbędne elementy montażowe. Pudełko powinno być również łatwo dostępne i łatwe w utrzymaniu.
Cena
Cena jest zawsze czynnikiem przy wyborze dowolnego produktu. Koszt puszki światłowodowej należy porównać z jej cechami i funkcjonalnością. Wybierz pudełko, które oferuje dobry stosunek jakości do ceny i mieści się w Twoim budżecie.
Kompletny przewodnik po często zadawanych pytaniach na temat skrzynek zaciskowych światłowodów
P: Co to jest skrzynka zaciskowa światłowodu?
P: Jaka jest nazwa skrzynki przyłączeniowej światłowodu?
P: Jak zainstalować skrzynkę zaciskową światłowodu?
P: Co to jest skrzynka przyłączeniowa światłowodu?
P: Jak zainstalować i używać światłowodowej skrzynki zaciskowej?
P: Na co należy zwrócić uwagę w skrzynce zaciskowej światłowodu?
P: Jaka jest rola skrzynek przyłączeniowych światłowodów w sieciach FTTH?
P: Jaka jest struktura światłowodowej skrzynki zaciskowej?
P: Ochrona złącza światłowodowego
P: Jakie są właściwości materiału światłowodowej skrzynki zaciskowej?
P: Jaka jest wydajność optyczna światłowodowej skrzynki zaciskowej?
P: Jaka jest różnica między skrzynką zaciskową światłowodu a tacą światłowodową?
P: Jakie są korzyści ze stosowania światłowodowej skrzynki zaciskowej?
P: Jakie są elementy skrzynki zaciskowej światłowodu?
P: Dlaczego warto używać skrzynek zakończeniowych światłowodów?
P: Jak przebiega łączenie włókien w FTB?
P: Czy FTB można-montować na ścianie?
Jako jeden z wiodących producentów i dostawców skrzynek zaciskowych światłowodów w Chinach, serdecznie zapraszamy do zakupu skrzynek zaciskowych światłowodów w magazynie tutaj z naszej fabryki. Wszystkie produkty niestandardowe charakteryzują się wysoką jakością i niską ceną. Aby uzyskać cennik i bezpłatną próbkę, skontaktuj się z nami już teraz.
