Adapter światłowodowy
Evolux Fibre: Twój profesjonalny producent adapterów światłowodowych!
Shenzhen Evolux Fibre Co., Ltd jest wiodącym dostawcą-najnowocześniejszych rozwiązań światłowodowych, specjalizującym się w badaniach, rozwoju, produkcji i dystrybucji wysokiej-jakości produktów światłowodowych. Założona w 2013 roku i z siedzibą w Shen Zhen w Chinach, staliśmy się zaufaną marką w dziedzinie światłowodów. Kładąc silny nacisk na innowacyjność i niezawodność, staramy się sprostać zmieniającym się wymaganiom globalnej branży telekomunikacyjnej.
Nasze zalety
Zróżnicowane portfolio produktów
Oferujemy szeroką gamę produktów światłowodowych, od światłowodów jedno-modowych i wielomodowych-po specjalistyczne światłowody do określonych zastosowań, w tym kable światłowodowe, złącza, transceivery, adaptery i powiązane akcesoria, aby sprostać różnorodnym potrzebom naszych klientów.
Doskonała obsługa klienta
Zebraliśmy zespół ekspertów, którzy są gotowi wspierać naszych klientów. Pomagają klientom w wyborze odpowiedniego rozwiązania światłowodowego i kierują procesem wdrożenia, umożliwiając klientom korzystanie z kompleksowych-konsultacji przedsprzedażowych i wsparcia-posprzedażowego oraz pomocy technicznej.
Zaawansowane zaplecze badawczo-rozwojowe
Najnowocześniejsze-najnowocześniejsze obiekty badawczo-rozwojowe, sprzęt i specjalistyczne laboratoria zapewniają idealne środowisko do prowadzenia-nowoczesnych badań, eksperymentów i testowania materiałów światłowodowych, projektowania i procesów produkcyjnych.
Profesjonalne usługi dostosowywania
Oferujemy opcje dostosowywania, które pozwalają klientom dostosować produkty światłowodowe do ich konkretnych potrzeb. Średnicę włókna, materiał powłoki lub typ złącza można elastycznie dostosować.
Product Categories
Latest Products
ADAPTER ŚWIATŁOWODOWY OEM I DOSTAWA luzem
Niezawodny partner w dostawie adapterów światłowodowych dla Twoich produktów i projektów
Źródło adapterów standardowych, hybrydowych i wielo{0}}włóknowych do sieci telekomunikacyjnych, systemów FTTH, centrów danych, sprzętu do dystrybucji światłowodów i produktów łączności OEM.
Evolux dostarcza adaptery światłowodowe SC, LC, FC, ST, E2000, MU, MT-RJ i MPO/MTP w konfiguracjach jedno-modowych, wielomodowych, UPC, APC, simplex, duplex i multi{3}}fibre.
Niezależnie od tego, czy pozyskujesz standardowe łączniki światłowodowe do dystrybucji, dopasowujesz adaptery do BOM projektu, czy też opracowujesz asortyment produktów pod marką własną, nasz zespół może pomóc w potwierdzeniu wymaganej konfiguracji przed pobraniem próbek i produkcją seryjną.
01
Konfiguracje standardowe i niestandardowe
Wybierz interfejs złącza, tryb światłowodu, typ polerowania, konfigurację portu, konstrukcję obudowy i opakowanie wymagane dla Twojej aplikacji.
02
Przykładowe-do-wsparcia produkcyjnego
Przed przystąpieniem do produkcji masowej należy ocenić dopasowanie produktu, kompatybilność, wygląd i obowiązujące wymagania dotyczące wydajności.
03
Etykiety i opakowania OEM
Etykiety, numery modeli, kody kreskowe, logo i opakowania specyficzne dla klienta-można omówić w przypadku zamówień na etykiety własne i dystrybucyjne.
04
Małe-zamówienia partyjne i ilościowe
Dostępna jest pomoc w zakresie oceny próbek,-dostosowywania małych partii i-zakupów zbiorczych opartych na projektach.
Skonfiguruj adapter światłowodowy pod kątem konkretnego zastosowania
Wybór adaptera światłowodowego to coś więcej niż tylko dopasowanie nazwy złącza. Interfejs złącza, typ wypolerowania, tryb światłowodu, gęstość portu, tuleja wyrównująca, konstrukcja montażowa i konstrukcja obudowy mogą mieć wpływ na zgodność z siecią, panelem lub sprzętem, w którym adapter zostanie zainstalowany.
Prześlij nam swoje wymagania techniczne, istniejący arkusz danych, rysunek lub próbkę fizyczną. Przed zorganizowaniem próbek lub produkcją dokonamy przeglądu konfiguracji.
Interfejs złącza
Wybierz interfejs złącza pasujący do Twojej sieci światłowodowej, sprzętu lub systemu paneli.
Dostępne opcje obejmują:
- SC
- LC
- FC
- ST
- E2000
- MU
- MT-RJ
- MPO/MTP
- Adaptery hybrydowe
W przypadku hybrydowych adapterów światłowodowych należy określić interfejs złącza wymagany po każdej stronie.
Tryb światłowodowy
Wybierz tryb światłowodu odpowiadający podłączonym zespołom kabli i wymaganiom transmisji sieciowej.
Dostępne opcje obejmują:
- Tryb pojedynczy-
- Wielomodowy
- Konfiguracje OM3
- Konfiguracje OM4
- Opcje specyficzne dla-aplikacji
Zamawiając próbki lub wycenę, proszę podać tryb światłowodu lub istniejącą specyfikację kabla.
Typ polski
Potwierdź typ wypolerowania złącza wymagany przez podłączone komponenty światłowodowe i interfejsy sprzętu.
Typowe opcje obejmują:
- UPC
- APC
- UPC-na-UPC
- APC-do-APC
- Konfiguracje lakieru hybrydowego
W przypadku adapterów hybrydowych, w stosownych przypadkach należy określić rodzaj połysku wymagany po obu stronach.
Konfiguracja portu
Wybierz konfigurację portu zgodnie z typem złącza, gęstością panelu i środowiskiem instalacji.
Dostępne konfiguracje mogą obejmować:
- Simpleks
- Dupleks
- Kwadrat
- Wiele-portów
- Wiele-włókien
Podaj wymaganą liczbę portów i zastosowanie panelu, abyśmy mogli potwierdzić kompatybilną strukturę adaptera.
Montaż i konstrukcja obudowy
Wybierz konstrukcję montażową i obudowę w zależności od otworu panelu, metody instalacji i środowiska pracy.
Dostępne konstrukcje mogą obejmować:
- kołnierzowe
- Bez kołnierza
- Przysuń się-
- Przykręć-mocowanie
- Zasłonięte
- Obudowa metalowa
- Obudowa z tworzywa sztucznego
Jeśli kompatybilność mechaniczna ma kluczowe znaczenie, należy podać wycięcie w panelu lub istniejące wymiary adaptera.
Tuleja wyrównująca
Wybierz tuleję wyrównującą w zależności od typu złącza, materiału tulejki i wymaganej wydajności połączenia.
Dostępne opcje mogą obejmować:
- Rękaw ceramiczny
- Metalowy rękaw
- Rozcięty rękaw
- Solidny rękaw
- Opcje rękawów-specyficznych dla zastosowania
Jeśli wymagany jest konkretny materiał tulei, należy go uwzględnić w specyfikacji technicznej lub zapytaniu.
Konfiguracja MPO/MTP
Adaptery światłowodowe MPO/MTP wymagają kilku szczegółów konfiguracji, aby zapewnić zgodność z kompletnym systemem wielo-światłowodowym.
Proszę określić:
- Liczba włókien
- Kluczowa orientacja
- Wymagana polaryzacja
- Konstrukcja kołnierzowa lub bez kołnierzowa
- Kolor obudowy
- Zastosowanie panelowe lub kasetowe
Należy także potwierdzić płeć złącza, jeżeli ma ona wpływ na cały zespół kabla.
Niestandardowa obudowa i identyfikacja
Dostosuj wygląd, identyfikację i opakowanie adaptera do swojej marki lub wymagań dystrybucyjnych.
Dostępne opcje mogą obejmować:
- Kolor obudowy
- Kolor osłony przeciwpyłowej
- Oznakowanie produktu
- Etykieta klienta
- Numer modelu
- Kod kreskowy
- Opakowanie wewnętrzne
- Oznakowanie kartonu zewnętrznego
Dostępność dostosowywania i MOQ zależą od struktury produktu i wielkości zamówienia.

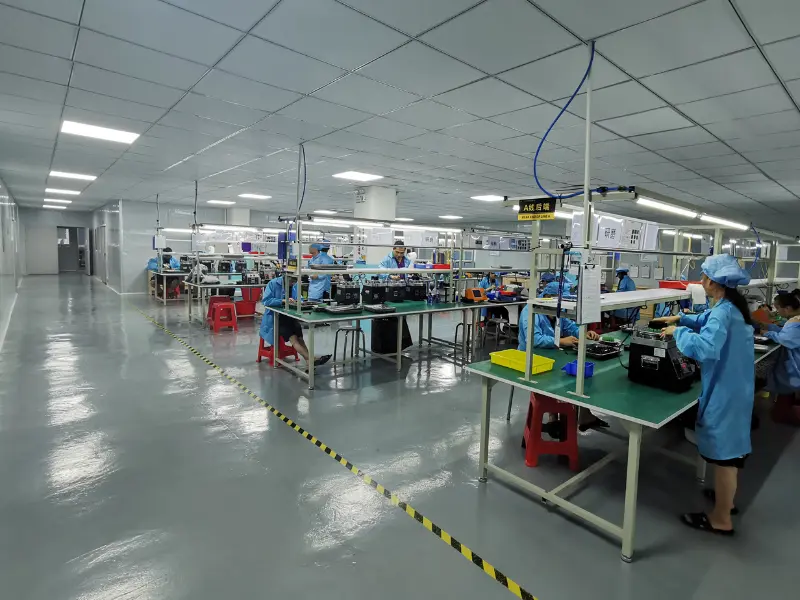

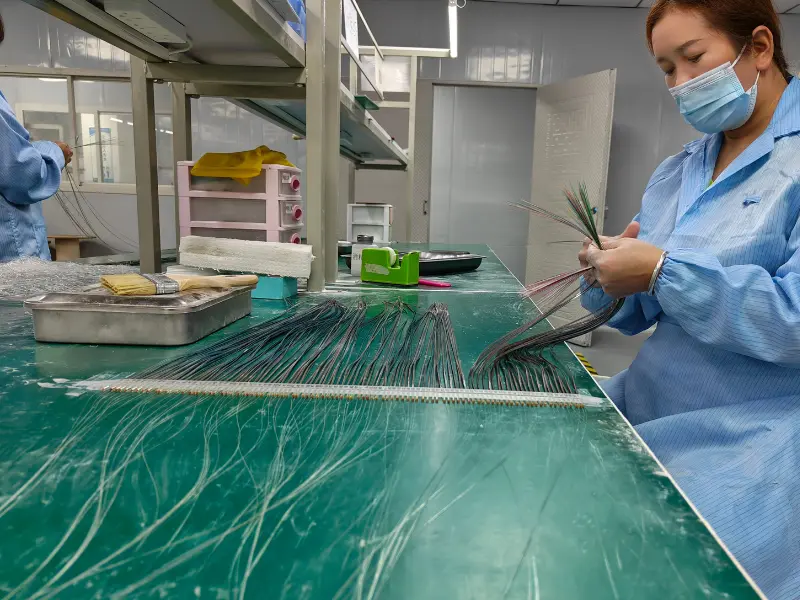

PROCES PRODUKCJI ADAPTERÓW ŚWIATŁOWODOWYCH
Jak produkowane są adaptery światłowodowe?
Produkcja adapterów światłowodowych wymaga dokładnych wymiarów obudowy, stabilnego mocowania złącza i precyzyjnego wyrównania podłączonych interfejsów światłowodowych.
Dokładny proces produkcyjny różni się w zależności od typu adaptera, materiału obudowy, konstrukcji montażowej i metody wyrównywania. Każde zamówienie powinno być wykonane zgodnie z zatwierdzoną specyfikacją produktu, rysunkiem i wymogami kontroli.
Specyfikacja i kontrola materiałów
Przed rozpoczęciem produkcji sprawdzany i potwierdzany jest rysunek produktu, konfiguracja adaptera i wymagania dotyczące zamówienia.
Przychodzące obudowy, tuleje wyrównujące, zaciski montażowe, przesłony, osłony przeciwpyłowe i inne elementy są sprawdzane pod kątem:
- Prawidłowe wymiary
- Materiał i kolor
- Stan powierzchni
- Czystość
- Integralność komponentów
- Identyfikacja modelu i partii
Zatwierdzony rysunek, próbka lub specyfikacja służą jako odniesienie do produkcji i kontroli.

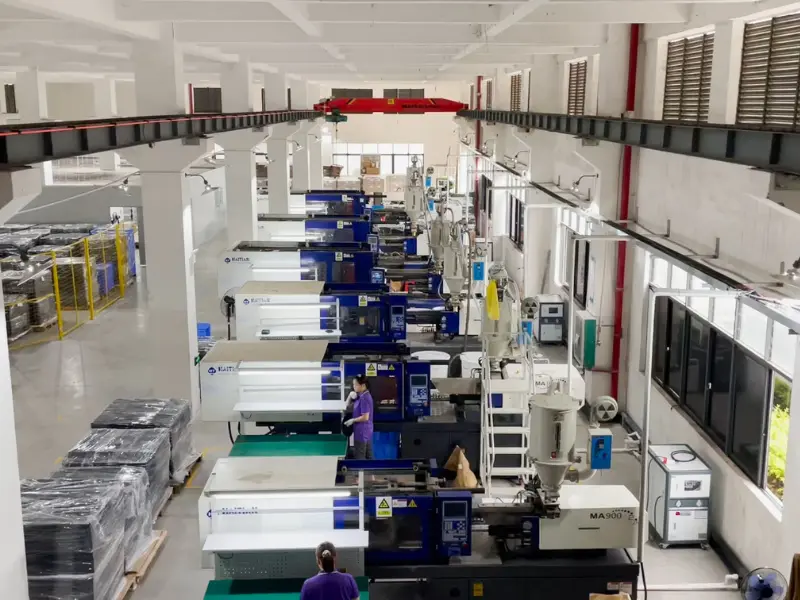

Formowanie i przetwarzanie obudów
Plastikowe obudowy adapterów są formowane zgodnie z wymaganym interfejsem złącza, konstrukcją montażową i kolorem identyfikacyjnym.
Metalowe korpusy adapterów mogą wymagać obróbki skrawaniem, formowania lub obróbki powierzchni, w zależności od projektu produktu.
Obudowa jest sprawdzana pod kątem:
- Dokładność wymiarowa
- Wady powierzchni
- Błysk lub deformacja
- Konstrukcja kołnierzowa i zaciskowa
- Geometria wejściowa złącza-
- Zgodność montażu panelowego-
Przygotowanie elementu dopasowującego
W przypadku adapterów SC, LC, FC, ST, MU, E2000 i innych adapterów-z tulejkami, ceramiczne lub metalowe tuleje wyrównujące są czyszczone i przygotowywane do montażu.
W przypadku adapterów światłowodowych MPO/MTP przygotowanie skupia się na:
- Kluczowa orientacja
- Umiejscowienie złącza
- Struktura retencyjna
- Konfiguracja kołnierza
- Geometria obudowy
- Kompatybilność panelu
Wszystkie elementy muszą pozostać czyste i wolne od uszkodzeń przed montażem.

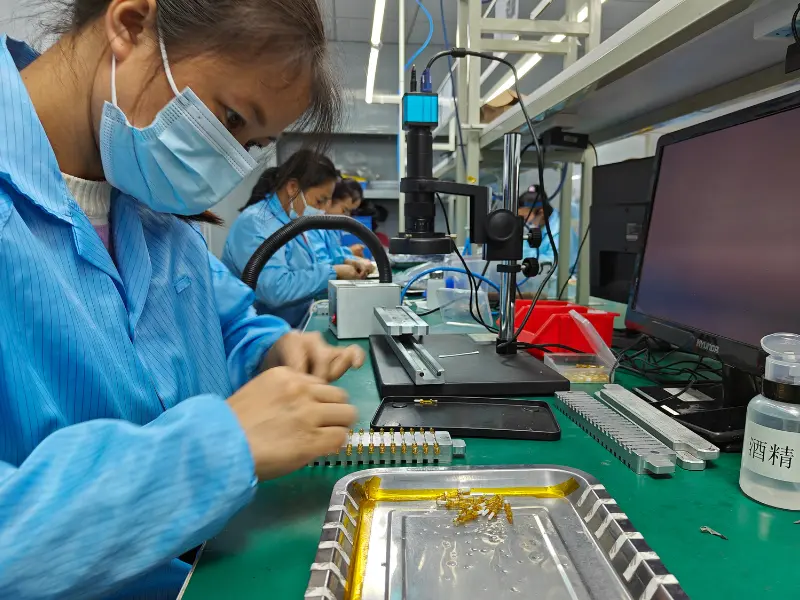

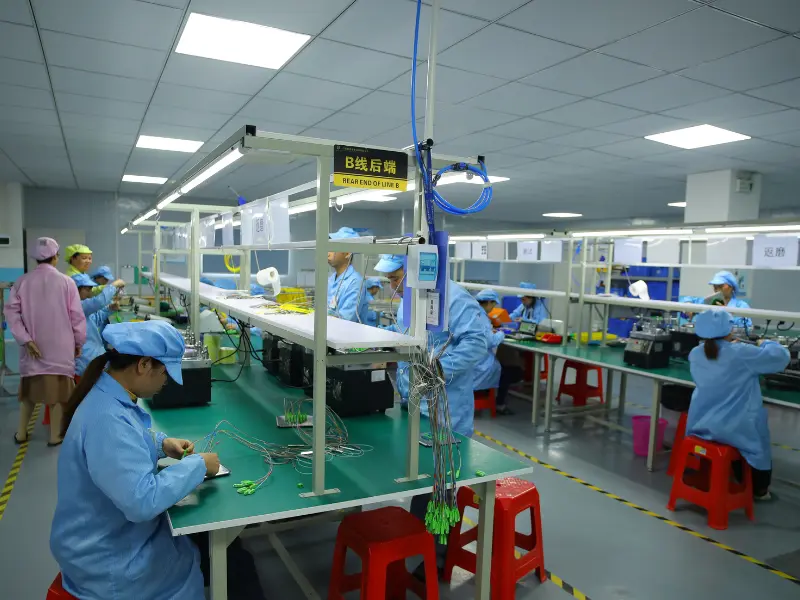

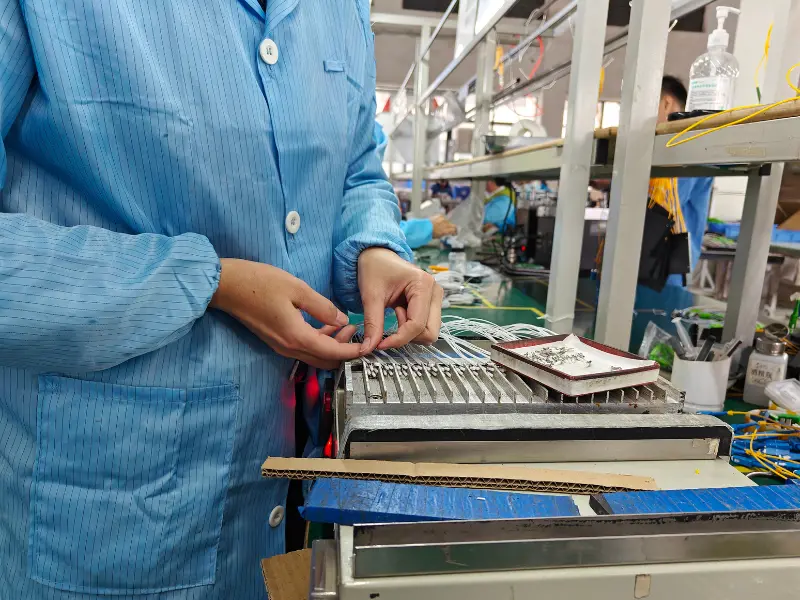

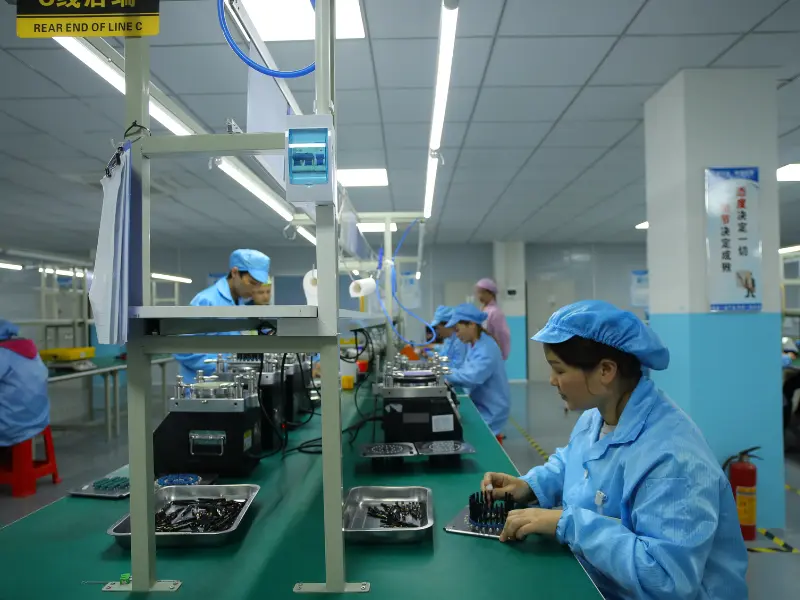

Precyzyjny zespół adaptera
Obudowa, elementy wyrównujące i akcesoria montażowe są montowane zgodnie z zatwierdzonym projektem produktu.
Montaż może obejmować:
- Montaż tulei wyrównującej
- Łączenie odcinków obudowy
- Instalowanie zacisków montażowych lub śrub
- Montaż rolet i osłon przeciwpyłowych
- Potwierdzanie orientacji klucza
- Nakładanie oznaczeń produktów
Kontrolowany montaż pomaga zapobiegać przemieszczeniu się tulei, uszkodzeniu obudowy i nieprawidłowemu montażowi komponentów.

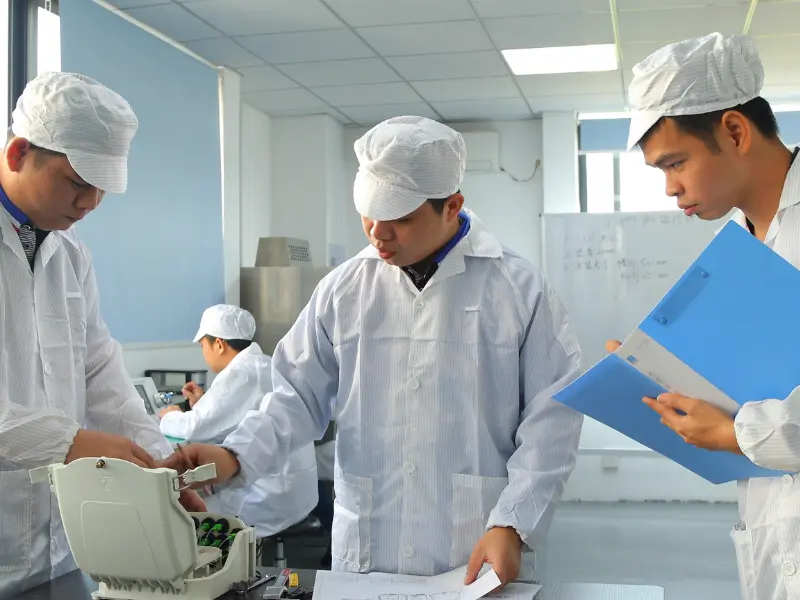

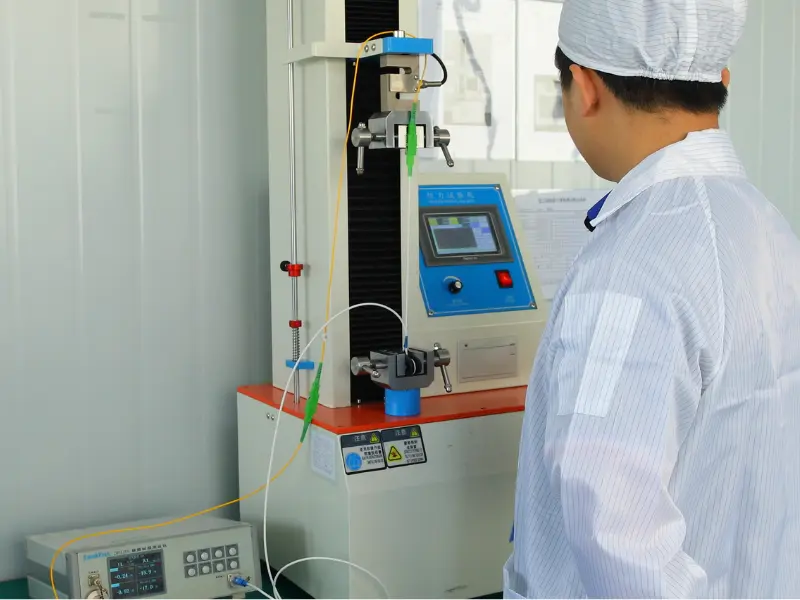

Weryfikacja mechaniczna i optyczna
Zmontowany adapter jest sprawdzany w celu potwierdzenia kompatybilności mechanicznej, stabilności strukturalnej i odpowiednich właściwości optycznych.
Inspekcja i testowanie może obejmować:
- Wymiary całkowite
- Dopasowanie panelu
- Wkładanie i wyjmowanie złącza
- Zatrzymanie złącza
- Działanie migawki
- Kluczowa orientacja
- Tłumienie wstawienia pary-
- Powtarzalność połączenia
- Trwałość krycia

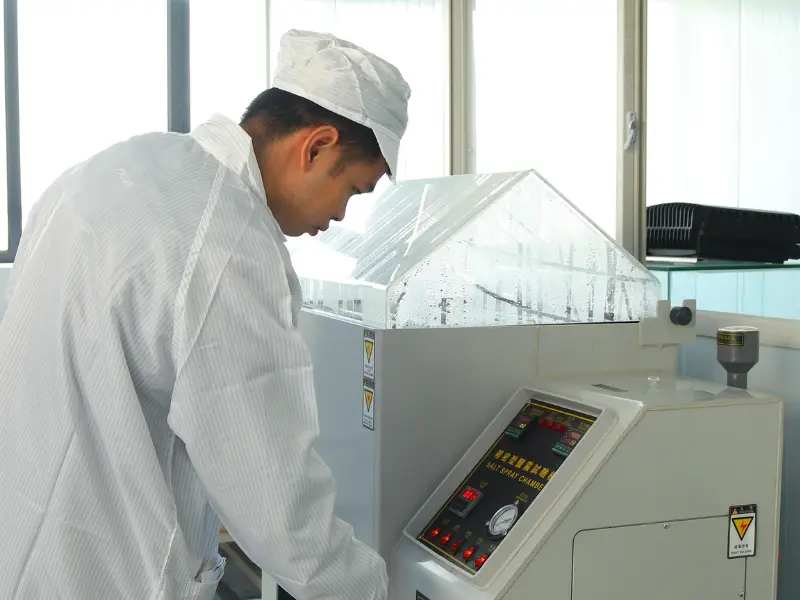

- Testowanie niezawodności środowiskowej
Wymagania testowe i limity akceptacji zależą od modelu adaptera i specyfikacji klienta.

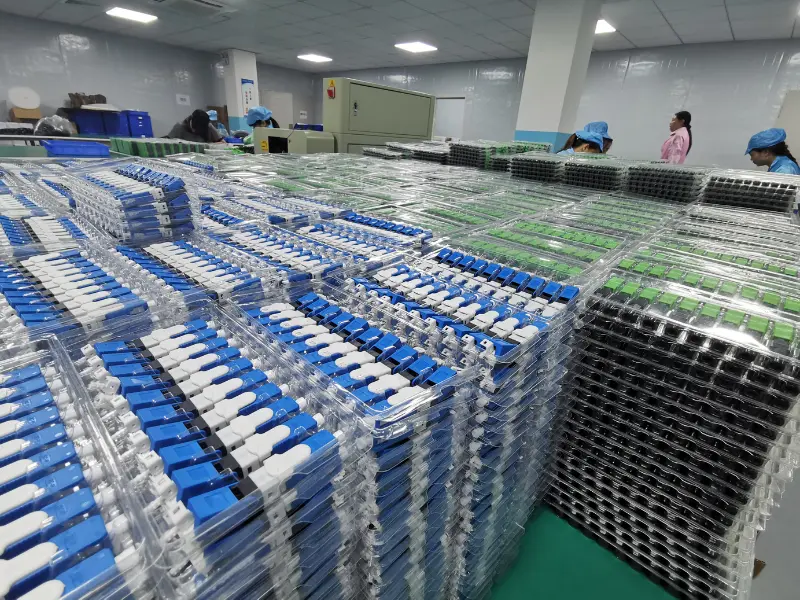

Czyszczenie, kontrola końcowa i pakowanie
Po montażu i testowaniu adapter jest czyszczony w celu usunięcia kurzu, cząstek i pozostałości produkcyjnych.
Kontrola końcowa potwierdza:
- Prawidłowy model produktu
- Kolor obudowy i osłony przeciwpyłowej
- Stan powierzchni
- Czystość wewnętrzna
- Dokładność etykiet i kodów kreskowych
- Ilość produktu
- Metoda pakowania
- Oznaczenia kartonu

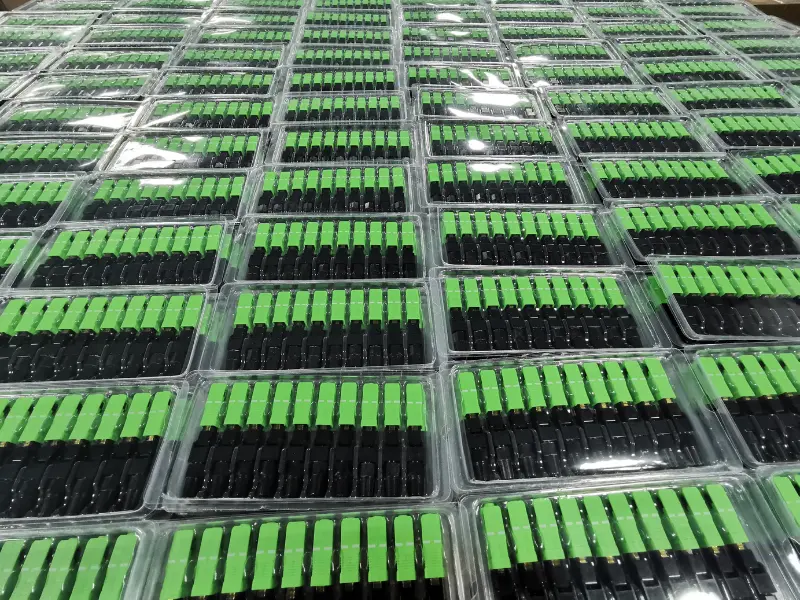

Kwalifikujące się adaptery są pakowane zbiorczo, indywidualnie lub-na potrzeby klienta przed wysyłką.
Adaptery światłowodowe (znane również jako łączniki światłowodowe, adaptery światłowodowe) służą do łączenia ze sobą dwóch kabli optycznych. Mają pojedyncze złącze światłowodowe (simpleks), podwójne złącze światłowodowe (dupleks) lub czasami wersje z czterema złączami światłowodowymi (poczwórne). Adapter światłowodowy można włożyć do różnych typów złączy optycznych na obu końcach adaptera światłowodowego, aby zrealizować konwersję między różnymi interfejsami, takimi jak FC, SC, ST, LC, MTRJ, MPO i E2000, i jest szeroko stosowany w przyrządach światłowodowych ramek rozdzielczych (ODF), zapewniając doskonałą, stabilną i niezawodną wydajność.
Typowe typy adapterów światłowodowych
Adapter SC
Adapter SC (złącze abonenckie) to adapter w kształcie kwadratu-, który wykorzystuje mechanizm push-pull do szybkiego i bezpiecznego połączenia. Jest szeroko stosowany w sieciach teleinformatycznych i telekomunikacyjnych.
Adapter LCD
Adapter LC (Lucent Connector) to małe złącze-o dużej gęstości i konstrukcji typu push{1}}pull. Jest powszechnie stosowany w centrach danych i zastosowaniach telekomunikacyjnych, gdzie kluczowa jest optymalizacja przestrzeni.
Adapter ST
Adapter ST (Straight Tip) to złącze bagnetowe-z mechanizmem przekręcania-włączania/wykręcania-. Choć mniej powszechny w nowoczesnych instalacjach, był szeroko stosowany w starszych sieciach.
Adapter MTP/MPO
Adaptery MTP (Multi-Fiber Termination Push-on) i MPO (Multi-Fiber Push-On) są używane w zastosowaniach-o dużej gęstości. Są one często kojarzone z optyką równoległą i powszechnie stosowane w środowiskach centrów danych w celu zapewnienia-szybkich połączeń.
Adapter FC
Adapter FC (złącze ferrule) ma mechanizm przykręcany-i jest często używany w sprzęcie testowym i niektórych starszych sieciach światłowodowych. W nowoczesnych instalacjach jest to mniej powszechne.
Adapter MT-RJ
Adapter MT-RJ (Mechanical Transfer-Registered Jack) to złącze dupleksowe z obydwoma włóknami w jednej, małej obudowie. Jest powszechnie stosowany w zastosowaniach sieciowych, gdzie problemem jest przestrzeń.
Zastosowanie adaptera światłowodowego
Sieć lokalna lub Internet
Służy do instalowania sieci lokalnych składających się z patchcordów. Przykładowo w przypadku sieci Ethernet patchcordy łączą urządzenia za pomocą adaptera światłowodowego lub patch panelu. Na rynku dostępnych jest wiele rodzajów, które mają różne kombinacje i odmiany.
Zakończenie światłowodu
Służy do zakończenia światłowodu i jest powszechnie spotykany w zastosowaniach telekomunikacyjnych, LAN i CATV. Adaptery te są zwykle używane do podłączenia jednego końca światłowodu do adaptera w celu zakończenia, a drugiego końca tego typu włókien do jego końców. Podobnie zakończenie można wykonać ręcznie lub automatycznie, w zależności od wymagań i urządzenia.
Sieć
Jest to wykorzystywane przy instalacji systemów sieciowych. Również w tym przypadku kable krosowe służą do łączenia komputerów w sieci. Adapter światłowodowy może być używany z kasetą światłowodową, ponieważ chroni ją przed uszkodzeniem. Jednakże adaptery te są przymocowane na końcu każdego przewodu, aby zapewnić jego prawidłowe i skuteczne działanie. Ponadto podczas instalowania kabli sieciowych zaleca się użycie narzędzi takich jak ściągacz izolacji i zaciskarka. Za pomocą tych narzędzi wszystkie przewody w systemie sieciowym zostaną przycięte, odizolowane i prawidłowo podłączone. Ponadto należy również upewnić się, że używany jest kabel-ekranowany miedzią (RG6), ponieważ zapewnia on lepszą jakość sygnału i minimalizuje zakłócenia pochodzące od innych urządzeń.
System bezpieczeństwa
Jest to wykorzystywane w systemie bezpieczeństwa z alarmem. Adapter ten podłącza się pomiędzy alarmem a odbiornikiem, umożliwiając obu urządzeniom komunikację poprzez bezprzewodowe połączenie sieciowe. System bezpieczeństwa zawsze potrzebuje wiarygodnych danych, dlatego najlepiej sprawdzają się w tym celu adaptery światłowodowe.
Stopień ognioodporności adaptera
Palność UL94 jest najpowszechniej stosowaną normą palności materiałów z tworzyw sztucznych. Służy do oceny zdolności gaśniczej materiału po zapaleniu. W zależności od szybkości spalania, czasu spalania i-zdolności zapobiegania kapaniu, istnieje wiele sposobów oceny zdolności gaśniczej. HB, V0, V1, V2 to różne stopnie zmniejszania palności, ponieważ ich stopnie są różne, metoda badania odporności ogniowej jest również inna, a standard oceny testu również jest inny. Stopnie zmniejszania palności są stopniowo zwiększane z HB, V-2, V-1 do V-0.
Utrata wtrąceniowa
Ogólnie wymagana jest tłumienność wtrąceniowa mniejsza niż 0,2 dB. Jeśli tłumienność wtrąceniowa jest zbyt duża, będzie to miało wpływ na transmisję optyczną.
Trwałość
Adapter kabla światłowodowego wymaga częstego podłączania i odłączania podczas użytkowania, dlatego trwałość adaptera powinna być wysoka. Normalny standard wymaga, aby liczba podłączania i odłączania mogła osiągnąć ponad 500 razy bez wpływu na wydajność.
Temperatura pracy
-40 stopni ~75 stopni to normalny zakres temperatur roboczych adaptera FC do ST.
Materiał tulei wyrównującej adaptera światłowodowego
Tuleja wyrównująca jest najważniejszą częścią adaptera światłowodowego. Zwykle stosuje się materiały metalowe lub ceramiczne. Adapter światłowodowy wykonany z ceramiki będzie miał stosunkowo dobry efekt. Ponieważ struktura krystaliczna ceramiki jest twarda i niełatwa do odkształcenia, umożliwia szybkie wyrównanie i precyzyjne połączenie końca włókna-z-czołem.
Inni
Wybierając adapter światłowodowy, możesz wybrać stosunkowo wysokiej-jakości i stabilny adapter światłowodowy, biorąc pod uwagę powyższe ważne czynniki. Oczywiście należy również wziąć pod uwagę inne czynniki wpływające na jakość, takie jak wytrzymałość na rozciąganie i zgodność z normami. Adaptery światłowodowe są szeroko stosowane w pomieszczeniach komunikacyjnych, światłowodach FTTH do domu, sieci lokalnej, systemie komunikacji światłowodowej, sprzęcie do transmisji połączeń światłowodowych, gotowości bojowej obrony narodowej itp. Chociaż adapter światłowodowy jest mały, jego jakość bezpośrednio wpływa na całe łącze światłowodowe. Dlatego wybór adaptera światłowodowego powinien być rygorystyczny i kompleksowy.
Wskazówki dotyczące adapterów światłowodowych
Krok 1:Sprawdź złącze światłowodowe, element lub przegrodę za pomocą światłowodu.
Krok 2:Jeśli złącze jest zabrudzone, wyczyść je metodą czyszczenia na sucho.
Czyszczenie chemiczne:Używając szpulowego-środka do czyszczenia kaset o średnim ciśnieniu, wytrzyj końcówkę złącza suchą szmatką do czyszczenia (pojedyncze przeciągnięcie na odsłonięcie) w jednym kierunku. W przypadku polerowanych złączy kątowych (APC) należy upewnić się, że cała powierzchnia czołowa przylega do ściereczki czyszczącej. Czyszczenie na sucho zazwyczaj usuwa zanieczyszczenia unoszące się w powietrzu i należy je podjąć w pierwszej kolejności. Po czyszczeniu sprawdź powierzchnię czołową złącza pod kątem zanieczyszczeń.
Krok 3:Sprawdź złącze.
Krok 4:Jeśli złącze nadal jest brudne, powtórz technikę czyszczenia na sucho.
Krok 5:Sprawdź złącze.
Krok 6:Jeśli złącze jest nadal brudne, wyczyść je metodą czyszczenia na mokro, a następnie natychmiast przeczyść na sucho, aby upewnić się, że na powierzchni czołowej nie pozostały żadne pozostałości.
Czyszczenie na mokro: Lekko zwilż część niestrzępiącej się chusteczki roztworem do czyszczenia światłowodów (lub alkoholem izopropylowym > 91%) i stosując średni nacisk, najpierw przetrzyj powierzchnię czołową o mokrą powierzchnię, a następnie o suchą powierzchnię, aby usunąć potencjalne pozostałości z powierzchni czołowej. W przypadku polerowanych złączy APC należy upewnić się, że cała powierzchnia czołowa przylega do chusteczek czyszczących. Czyszczenie na mokro jest bardziej agresywne niż czyszczenie na sucho i usuwa zanieczyszczenia unoszące się w powietrzu, a także lekkie pozostałości oleju i filmy.
Krok 7:Sprawdź ponownie złącze.
Krok 8:Jeśli nadal nie można usunąć zanieczyszczeń, powtórz procedurę czyszczenia, aż powierzchnia czołowa będzie czysta.
Notatka:Nigdy nie używaj alkoholu ani środków do czyszczenia na mokro bez upewnienia się, że nie pozostawią one śladów na powierzchni czołowej. Lub spowoduje to uszkodzenie sprzętu.
Kompletny przewodnik często zadawanych pytań dotyczących adapterów światłowodowych
P: Co to jest karta sieci światłowodowej?
P: Co oznacza adapter światłowodowy?
P: Jak wyczyścić adapter światłowodowy?
P: Jak korzystać z adaptera światłowodowego?
P: Co to jest adapter światłowodowy?
P: Czy adaptery światłowodowe to to samo, co łączniki światłowodowe?
P: Jakie są rodzaje adapterów światłowodowych?
P: Jakie są kluczowe elementy adapterów światłowodowych?
P: Jakie są korzyści ze stosowania adapterów światłowodowych?
P: Jak konserwować adaptery światłowodowe?
P: Jak wybrać adaptery światłowodowe?
P: Jak czyścić złącza światłowodowe?
P: Jaki jest cel adaptera światłowodowego?
P: Co to jest adapter światłowodowy LC?
P: Jaka jest różnica między adapterami jednomodowymi i wielomodowymi?
P: Jaka jest różnica między adapterem męskim i żeńskim?
P: Co to jest tłumiony adapter światłowodowy?
P: Co to jest-szybkozłączalny adapter światłowodowy?
P: Jaka jest tłumienność wtrąceniowa adaptera światłowodowego?
P: Czy adaptery światłowodowe wytrzymują długo?
Jako jeden z wiodących producentów i dostawców adapterów światłowodowych w Chinach, serdecznie zapraszamy do zakupu adaptera światłowodowego w magazynie tutaj z naszej fabryki. Wszystkie produkty niestandardowe charakteryzują się wysoką jakością i niską ceną. Aby uzyskać cennik i bezpłatną próbkę, skontaktuj się z nami już teraz.
