Rozwiązanie okablowania światłowodowego Evolux Data Center
Zbuduj gotowy do zapytania ofertowego-pasywny BOM światłowodu z łączami i rozgałęzieniami MPO/MTP, kablami krosowymi LC, opcjami wielomodowymi OM3/OM4 lub jednomodowymi-OS2, zgodnymi adapterami i-etykietami specyficznymi dla projektu.
Wyślij zestawienie komponentów okablowania Przejrzyj zweryfikowane produkty
Założona w 2013 roku
Publikacja profilu firmy
10+ lat
Doświadczenie w branży światłowodowej potwierdzone na miejscu
Próbki do zbioru
Obsługa zamówień na próbki,-małe partie i zamówienia wielkoseryjne
Dokumentacja IL/RL
Projekty ukończone
Okablowanie światłowodowe-o dużej gęstości do serwerowni, sieci korporacyjnych i infrastruktury chmurowej
Evolux dostarcza pasywną łączność dla projektów okablowania światłowodowego centrów danych, w tym kable krosowe LC, zestawy kabli MPO/MTP, kable wielomodowe OM3 i OM4, kable jedno-jednomodowe OS2, adaptery światłowodowe i pigtaile. Oferta obejmuje łatanie sprzętu, połączenia szaf, magistrale szkieletowe, przejścia typu breakout i przenoszenie, dodawanie i zmiany okablowania strukturalnego. Operatorzy centrów danych, integratorzy sieci, wykonawcy okablowania i dystrybutorzy mogą kupować standardowe produkty, zamawiać próbki lub przygotowywać BOM projektu dla-produkcji małoseryjnej i masowej. Jako producent okablowania światłowodowego do centrów danych i dostawca zespołów kabli światłowodowych OEM, Evolux może sprawdzić kombinacje złączy, tryb światłowodu, połysk, długość, osłonę, kolor, etykietę i opakowanie. Kupujący planujący rozwiązanie okablowania MPO/MTP-o dużej gęstości powinni przesłać w zapytaniu ofertowym interfejs transiwera, liczbę włókien, płeć i polaryzację.
Produkty do okablowania światłowodowego do centrów danych z weryfikowalnymi specyfikacjami
Poniższe karty produktów wykorzystują nazwy, opcje i wartości liczbowe opublikowane na stronach produktów Evolux. Ostateczna wycena powinna określać wybrany stopień strat, mapowanie złączy i konstrukcję kabla, ponieważ nie każda opcja ma zastosowanie do każdego montażu.

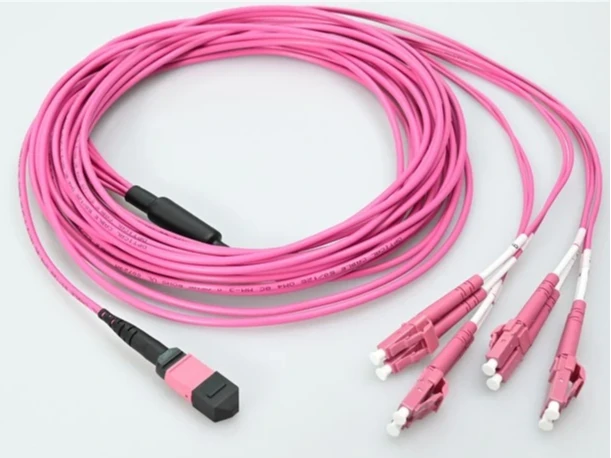

MTP żeńskie do 4 × LC UPC Duplex, 8-włókno OM4
- OM4 50/125 µm; 850/1300nm
- MTP IL maks. 0,35 dB; LC IL Mniejszy lub równy 0,2 dB
- Kabel OFNP 3,0 mm; 150 m przy 40/100G i 850 nm

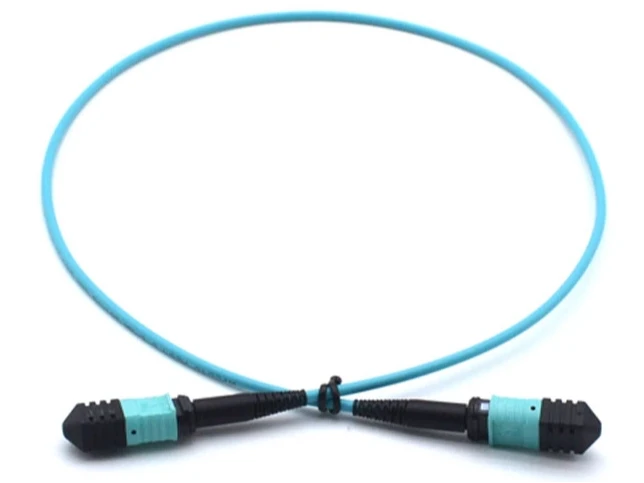

MPO/MPO-OM3-12F-3,0MM-LSZH-1M
- Zespół 12-włóknowy OM3
- Kabel LSZH 3,0 mm; opublikowano konfigurację 1 m
- MM niska-strata IL: typowa<0.30 dB; max <0.5 dB

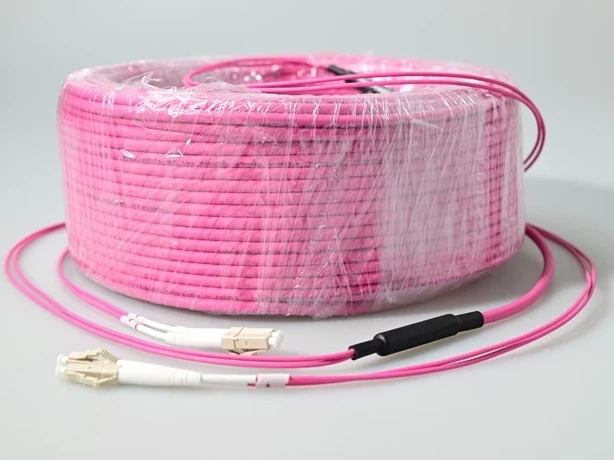

Wielomodowy, dupleksowy kabel krosowy LC do LC OM4
- Mała tulejka-form-o średnicy 1,25 mm
- Interfejs złącza IEC 61754-20
- Podane opcje pionu, przestrzeni nadsufitowej i niestandardowych kabli
Wielomodowy kabel krosowy LC UPC OM3 Uniboot
- Laser OM3-zoptymalizowany włóknem 50/125 µm
- Zasięg 10G do 300 m przy 850 nm
- OFNR i OFNP; standardowe długości od 0,5 m do 30 m
Dostosowany kabel krosowy LC/UPC z jednym-trybem
- Opcja pojedynczego-mode 9/125 µm
- IL Mniejszy lub równy 0,30 dB IEC klasa C; Mniejszy lub równy 0,15 dB IEC klasa B
- 0,9/2,0/3,0 mm; PVC, LSZH lub OFNP
Adapter MTP/MPO z tuleją wyrównującą
- Tłumienie wtrąceniowe maks. 0,2 dB
- Minimum 1000 cykli łączenia
- Kołnierzowe/bezkołnierzowe; jednostronne/dupleksowe; stwierdziła dyrektywa RoHS

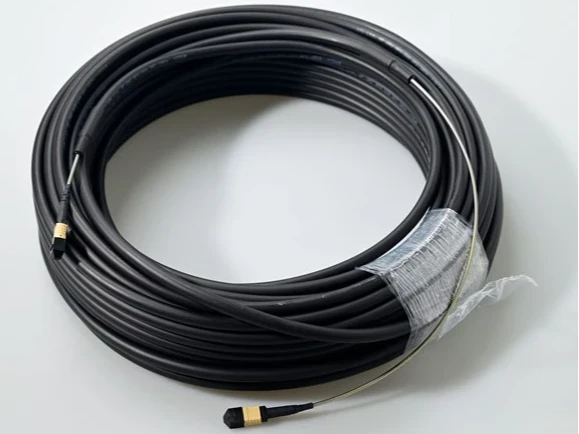

Opancerzony kabel światłowodowy MPO/MTP
- OS2, OM3 lub OM4; 8, 12, 24, 48, 72 lub 144 włókien
- Spiralny pancerz z taśmy-ze stali nierdzewnej
- IEC 61754-7 i TIA 604-5
Adapter wielomodowy LC/LC Duplex
- typ adaptera LC; korpus dwuczęściowy
- Polski interfejs UPC
- wielomodowy; brak-konfiguracji kołnierza

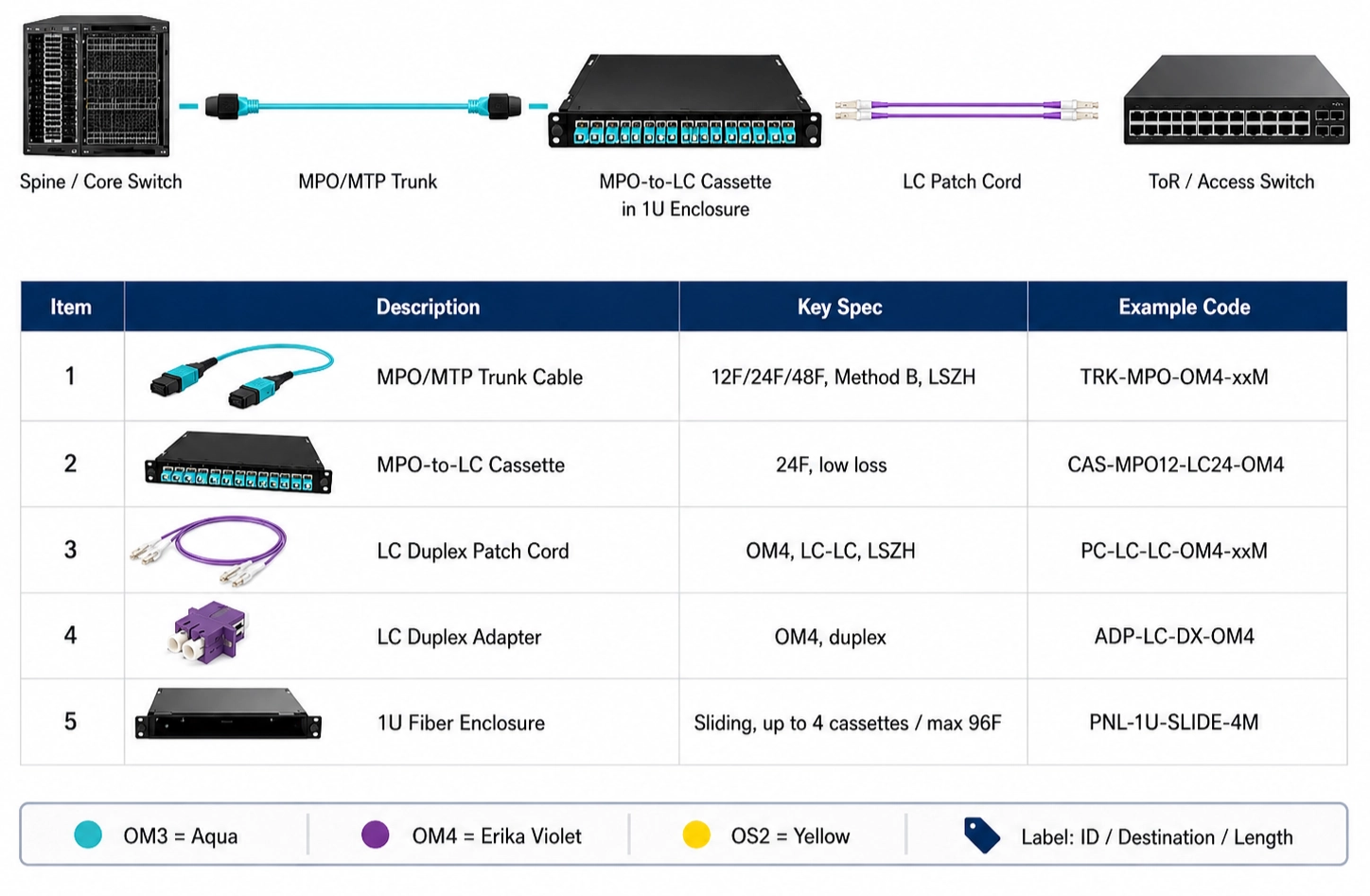

Architektura okablowania światłowodowego-centrów danych o dużej gęstości według roli łącza
Przydatny plan okablowania strukturalnego zaczyna się od punktów połączeń, a nie od ogólnej listy kabli. Zamapuj interfejs sprzętu i metodę łączenia na każdym etapie, a następnie przypisz rodzaj złącza, polaryzację, klasę włókna i osłonę do całego kanału.
Serwer lub pamięć masowa
Potwierdź interfejs nadawczo-odbiorczy LC duplex lub bezpośredni MPO/MTP i wymagany gatunek światłowodu.
01
Przełącznik ToR/EoR
Użyj łatki LC dla portów dupleksowych lub podziału MPO/MTP dla konwersji równoległej-do-dupleksowej.
02
Pole krosowe do stojaka
Dopasuj adaptery LC duplex lub MPO/MTP do-określonych przez kupującego wymiarów panelu lub kasety.
03
Pień rzędowy/kręgosłupowy
Wstępnie-zakończone zespoły MPO/MTP konsolidują włókna i ograniczają prace związane z zakończeniem w terenie.
04
MDA / Cross-Połącz
Zachowaj etykiety, polaryzację i budżet-strat na ścieżce okablowania strukturalnego.
05
| Stan projektu | Zalecany kierunek okablowania | Kupujący musi potwierdzić | Odpowiedni zakres Evolux |
|---|---|---|---|
| Dupleksowe łatanie sprzętu | Kabel LC-do-LC duplex lub uniboot | Klasa włókna, połysk, długość, kurtka, oznakowanie portów | Wielomodowe zespoły LC OM3/OM4 i jednomodowe-9/125 µm |
| Równoległy kręgosłup | Łącznik MPO/MTP | Konstrukcja światłowodu 8/12/24, płeć, polaryzacja, orientacja klucza, klasa strat | Zespoły MPO/MTP w konfiguracjach OS2, OM3 i OM4 |
| Migracja równoległa-do-dupleksowej | Przełamanie MTP/MPO-do-LC | Mapowanie transceiverów, kolejność par LC, płeć i całkowita utrata kanałów | Zespół 8-włóknowy OM4 MTP żeński do czterech dupleksów LC UPC |
| Ścieżka-o dużym natężeniu ruchu lub eksponowana ścieżka | Opancerzony zespół wielo-włóknowy | Liczba włókien, geometria kabla, ograniczenia trasy i kontrola zgięcia | Opcje MPO/MTP ze spiralną-stalą nierdzewną opancerzoną |
| Złącze panelowe lub kasetowe | Adapter LC lub MPO/MTP | Rozmiar, kołnierz, orientacja klucza, tryb i kompatybilność z polerowaniem | Adaptery kołnierzowe lub bezkołnierzowe LC duplex i MTP/MPO |
Okablowanie światłowodowe centrum danych MPO/MTP dla kompaktowych łączy trunkingowych i łączy typu breakout
Opublikowany asortyment Evolux obsługuje dwie praktyczne role MPO/MTP w ustrukturyzowanym systemie:wielowłóknowy trunking-między punktami dystrybucjii zespoły rozłączające, które zapewniają złącza dupleksowe do sprzętu.
8 włókien → 4 pary dupleksów LC
Wydajność rozłączania jest określona dla obu typów złączy
Zespół 8-włókna OM4 wykorzystuje złącze żeńskie MTP i cztery końcówki typu duplex LC UPC. Opublikowane limity oddzielają interfejs MTP przy maksymalnej tłumienności wtrąceniowej wynoszącej 0,35 dB od interfejsu LC przy wartości mniejszej lub równej 0,2 dB, dzięki czemu kupujący może uwzględnić każde połączenie w budżecie strat kanału, zamiast polegać na pojedynczym, niezdefiniowanym twierdzeniu o „niskich stratach”.
Opublikowano 8–144 włókien
Konstrukcje standardowe i opancerzone dotyczą różnych ścieżek
Standardowy produkt MPO/MPO-OM3-12F-3,0MM-LSZH-1M jest przeznaczony do kompaktowych kanałów wewnętrznych, natomiast seria pancernych MPO/MTP zawiera spiralną taśmę ze stali nierdzewnej.Pancerz należy dobrać pod kątem narażenia mechanicznego; nie zastępuje to konieczności sprawdzania kontroli zgięcia, utraty złącza, polaryzacji lub kompatybilności panelu.
Okablowanie światłowodowe LC Data Center do gęstego łączenia przełączników i serwerów
Zespoły LC pasują do portów sprzętu i pól krosowych, w których każde łącze wykorzystuje dupleksową parę nadawczo-odbiorczą. Okucie LC 1,25 mmzapewnia mniejszy interfejs niż SC, natomiast konstrukcja uniboot zmniejsza liczbę korpusów kabli poprowadzonych w gęstej szafie.
OM3: 10G do 300 m przy 850 nm
Użyj OM3 tam, gdzie transceiver i zasięg go obsługują
Opublikowany kabel uniboot LC UPC OM3 wykorzystuje-zoptymalizowany laserowo światłowód 50/125 µm i jest oferowany w wersjach OFNR i OFNP. Evolux oferuje długości standardowe od 0,5 m do 30 m i akceptuje długości niestandardowe, dzięki czemu BOM może kontrolować nadmiar-pętli serwisowej zamiast używać jednej długości dla każdej pozycji w szafie.
OM4 lub 9/125 µm w trybie pojedynczym-
Wybierz gatunek włókna z optyki, a nie sam kolor
Portfolio LC obejmuje m.inProdukt wielomodowy, dupleksowy OM4oraz konfigurowalne zespoły jednomodowe 9/125 µm-z opcjami kabli PVC, LSZH lub OFNP. Kolor kurtki może pomóc w identyfikacji, ale specyfikacja zakupu powinna wyraźnie określać tryb światłowodu, połysk, parametry kurtki i zmierzone wymagania IL/RL.
Kontrola strat-budżetu, polaryzacji i interfejsu w okablowaniu światłowodowym centrum danych
Tym, co umożliwia wdrożenie-zakończonego zestawu, jest zgodność pomiędzy każdym atrybutem łącza. Kontrole te należy przeprowadzić na zatwierdzonym rysunku lub BOM przed rozpoczęciem produkcji.
Budżet strat optycznych
Dodaj podane straty na złączu i adapterze dla każdej sparowanej pary, plus tłumienie światłowodu i margines inżynieryjny. Poproś o format raportu IL/RL wraz z wyceną.
Polaryzacja MPO/MTP
Zdefiniuj mapę włókien-od końca- i orientację klucza. Samo określenie „kompatybilność z MPO/MTP” nie określa, czy kanał zachowuje ścieżki nadawania i odbioru.
Płeć złącza
Mapuj przypięte i odpięte interfejsy na transiwerach, magistralach, adapterach i kasetach. Nie można prawidłowo połączyć dwóch złączy pinowych.
Gatunek światłowodu i optyka
Dopasuj OM3, OM4 lub OS2 do długości fali, szybkości transmisji danych i zasięgu w arkuszu danych transceivera. Nie zastępuj innego gatunku włókna bez ponownego sprawdzenia kanału.
Kurtka i ścieżka
Podaj LSZH, OFNR, OFNP lub inną wymaganą konstrukcję, wraz ze średnicą kabla, środowiskiem prowadzenia i potrzebami w zakresie ochrony mechanicznej.
Plan identyfikacji
Podaj konwencję nazewnictwa portów, etykiety według końców, kolory osłony lub osłony, harmonogram długości i grupy opakowań potrzebne do sekwencjonowania instalacji.
Wyślij kompletną listę BOM okablowania pasywnego do przeglądu
Menedżer ds. zaopatrzenia lub inżynier produktu powinien dostarczyć wystarczającą ilość informacji, aby zidentyfikować każdy współpracujący interfejs i każdy wariant komercyjny. Redukuje to pętle wyjaśniające i sprawia, że testowanie próbek ma sens.
Zastosowanie i topologia:serwer, pamięć masowa, ToR/EoR, szkielet, MDA lub rola-połączenia krzyżowego.
Interfejsy:typ złącza, połysk, liczba włókien MPO/MTP, płeć, orientacja klucza i polaryzacja.
Nośniki optyczne:OM3, OM4 lub OS2, długość fali, szybkość transmisji danych, zasięg i wymagana klasa strat.
Konstrukcja mechaniczna:długość kabla, średnica, długość odspajania, parametry płaszcza, wymagania dotyczące pancerza i uciągu.
Dane handlowe:ilość według konfiguracji, ilość próbek, etykiety, logo, opakowanie i wymagane dokumenty.
Niestandardowa konfiguracja okablowania światłowodowego centrum danych i przegląd rysunków
Firma Evolux twierdzi, że kombinacje złączy, długości kabli, tryby światłowodów, rodzaje pasty, konstrukcje kabli, kolory osłon i osłon, etykiety i opakowania można sprawdzić pod kątem dostaw-projektowych.
Specyfikacja i wsparcie rysunkowe
Udostępnij rysunek, próbkę produktu, istniejącą specyfikację lub topologię. Przegląd powinien zablokować mapowanie złączy, wymiary wyłamań, tolerancję długości, osłonę, położenie etykiety i jednostkę opakowania przed wyprodukowaniem próbki.
- Przegląd BOM i topologii
- Dopasowanie złącza i światłowodu
- Konfiguracja standardowa lub niestandardowa
Próbki, małe-partie i dostawy hurtowe
Witryna potwierdza ocenę próbek,-indywidualizację małych partii i produkcję masową. Nie publikuje jednego stałego MOQ ani cyklu próbkowania dla wszystkich zespołów centrum danych, ponieważ konfiguracja i ilość wpływają na zamówienie.
- Próbka kompatybilności
- Ocena wydajności
- Zatwierdzona próbka jako odniesienie produkcyjne
Prywatna etykieta i tożsamość instalacji
Dostępne opcje dostosowywania obejmują kolory osłon i butów, oznaczenia kabli, etykiety produktów, logo, opakowania neutralne i opakowania specyficzne-dla klienta. Określ tekst, format kodu kreskowego i konwencję końca-A/końca-B w zatwierdzonej grafice.
- Niestandardowe etykiety na kable i produkty
- Recenzja logo i opakowania
- Kodowanie kolorami według projektu
Normy i zapisy jakości dotyczące zamówień zespołów kabli światłowodowych
Najbardziej przydatne dowody jakości są powiązane z konkretnym produktem i partią. Na stronach produktów Evolux publikuje się następujące standardy interfejsów, zestawienia materiałów i opcje testowania; kupujący powinni poprosić o odpowiedni dokument dotyczący podanego SKU.
IEC 61754-7 i TIA 604-5
Opublikowano dla zestawu opancerzonego MPO/MTP i asortymentu adapterów MPO/MTP. Te odniesienia definiują interfejs-złącza wielowłóknowego i obsługują kontrole kompatybilności.
Telcordia GR-326 i JIS
Wymienione na stronie adaptera MTP/MPO o maksymalnej-stracie 0,2 dB. Potwierdź dokładny dokument kwalifikacji lub zgodności dla zamawianej konfiguracji adaptera.
Kurtka kabla OFNP
Opublikowano dla zespołu 8-włókna OM4 MTP-do-LC. Określa podaną konstrukcję kabla komory rozprężnej; projektant projektu pozostaje odpowiedzialny za akceptację lokalnych przepisów.
IEC 61754-20
Opublikowano dla dwustronnego kabla krosowego LC OM4. Identyfikuje interfejs złącza LC używany w połączeniach sprzętu SFP, XFP i SFP+.
Zgodność materiałowa z dyrektywą RoHS
Podane dla adaptera MTP/MPO. W przypadku dokumentacji zamówień należy zażądać aktualnej deklaracji identyfikującej oferowany produkt lub rodzinę materiałów.
Wstawianie-raportów o stratach/zwrotach-strat
Evolux twierdzi, że można dostarczyć raporty IL/RL. Określ długość fali, limit, metodę badania, podstawę pobierania próbek i to, czy wymagane są wyniki serializowane.
Evolux podaje, że powstał w 2013 roku i posiada ponad 10-letnie doświadczenie w branży światłowodowej. Na przeglądanych stronach nie jest publikowana żadna łączna liczba przesyłek dotyczących-centrum danych-konkretnego ani nazwanego przypadku centrum danych, więc ta strona rozwiązania nie przypisuje liczby niezweryfikowanych wdrożeń do segmentu centrów danych.
Często zadawane pytania dotyczące rozwiązań okablowania światłowodowego dla centrów danych
Jakie informacje należy uwzględnić w zapytaniu ofertowym okablowania światłowodowego centrum danych?
Podaj rolę łącza, interfejs transceivera lub sprzętu, typ złącza, tryb światłowodu, liczbę włókien, polaryzację, rodzaj złącza, połysk, długość kabla, parametry płaszcza, ilość według długości, etykietę i opakowanie. Topologia, zestawienie komponentów, rysunek, próbka lub aktualna specyfikacja pomagają firmie Evolux sprawdzić zgodność komponentów przed wyceną.
Kiedy centrum danych powinno używać dupleksu LC zamiast MPO/MTP?
Użyj dupleksu LC, gdy sprzęt aktywny i pola krosowe odsłonią porty dupleksowe LC, a łącze przenosi jedną parę nadawczo-odbiorczą. Używaj MPO/MTP w przypadku łączy wielowłóknowych, równoległych-portów optycznych lub agregacji o dużej-gęstości; wiązka przewodów MPO/MTP-do-LC lub przejście do kasety umożliwiają połączenie dwóch typów interfejsów.
Jak kupujący powinni wybierać pomiędzy OM3, OM4 i OS2?
Dopasuj włókno do specyfikacji transceivera, długości fali, zasięgu i zainstalowanej instalacji. Evolux oferuje zespoły wielomodowe OM3 i OM4 50/125 µm oraz opcje jednomodowe OS2 9/125 µm; potwierdź dokładną ocenę w oparciu o arkusz danych sprzętu, zamiast wybierać wyłącznie na podstawie koloru płaszcza.
Które szczegóły MPO/MTP należy potwierdzić przed produkcją?
Potwierdź liczbę włókien, rodzaj złącza, orientację klucza, metodę polaryzacji, wypolerowanie UPC lub APC, klasę włókna, klasę strat i mapowanie od końca-do-końca. Te atrybuty działają jak jeden system, więc prawidłowy typ kabla o niewłaściwej polaryzacji lub niewłaściwej płci może nadal uniemożliwiać działanie łącza.
Jakie są MOQ i przykładowy czas realizacji niestandardowych kabli światłowodowych do centrów danych?
Evolux twierdzi, że obsługuje próbki,-indywidualizację małych partii i produkcję masową, ale w witrynie nie publikuje stałego liczbowego MOQ ani przykładowego czasu realizacji tego rozwiązania. Obydwa powinny zostać potwierdzone po sprawdzeniu złącza, światłowodu, długości, płaszcza, etykietowania,-raportu z testów i wymagań ilościowych.
Czy Evolux może dostarczać kable-prywatnej marki i dokumentację testową?
Opublikowany zakres dostosowywania obejmuje kolory osłon i osłon, oznaczenia kabli, etykiety produktów, logo, neutralne lub specyficzne dla klienta-opakowanie oraz konfigurację produktu. podano także obsługę arkusza danych i raportu-utraty/zwrotu-testu strat-; określić, czy raporty mają być oparte-wsadowo, czy serializowane zgodnie z zatwierdzoną specyfikacją zamówienia.
Zbuduj zestawienie komponentów okablowania światłowodowego centrum danych w oparciu o rzeczywiste interfejsy
Wyślij topologię, interfejsy transiwera, mapowanie złączy, wymagania OM3/OM4 lub OS2, długości, płaszcz, ilości i plan etykietowania. Evolux może dokonać przeglądu pasywnych zespołów kabli i adapterów pod kątem przesłanej specyfikacji.
