Dyspersja trybu polaryzacji (PMD) jest kluczowym parametrem w ocenie wydajności komponentów światłowodowych, w tym PLC (Planar LightWave Circuit). Jako wiodący dostawca podziałów światłowodowych PLC, rozumiemy znaczenie dokładnego pomiaru PMD w celu zapewnienia wysokiej jakości wydajności naszych produktów. Na tym blogu zagłębimy się w metody i rozważania dotyczące pomiaru dyspersji trybu polaryzacji rozdzielacza światłowodowego PLC.
Zrozumienie dyspersji trybu polaryzacji
Dyspersja trybu polaryzacji jest zjawiskiem występującym w włóknach i komponentach jedno- w trybie. W idealnym pojedynczym światłowcu powinien istnieć tylko jeden sposób propagacji. Jednak w rzeczywistości, z powodu niedoskonałości struktury światłowodowej i naprężenia zewnętrznego, włókno może obsługiwać dwa ortogonalne tryby polaryzacji. Te dwa tryby polaryzacji mogą mieć różne prędkości propagacji, powodując opóźnienie czasowe między nimi. To opóźnienie czasowe jest znane jako dyspersja trybu polaryzacji.
W przypadku podziałów światłowodowych PLC PMD może mieć znaczący wpływ na jakość transmisji sygnałów optycznych, szczególnie w systemach komunikacyjnych o dużej prędkości i długiej odległości. Wysokie wartości PMD mogą prowadzić do zniekształceń sygnału, zwiększonego poziomu błędu i zmniejszonej wydajności systemu. Dlatego dokładnie pomiar PMD jest niezbędny do zapewnienia niezawodności i wydajności podziałów PLC.
Znaczenie pomiaru PMD dla podziałów PLC

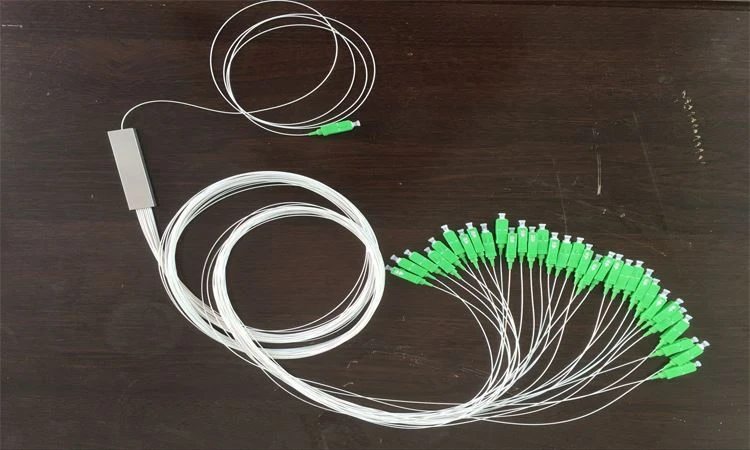

Jako dostawca podziałów światłowodowych PLC, oferujemy szeroką gamę produktów, takich jak1x64 PLC Rozdzielacz światłowodów, stalowa rurka, gołe błonnik 250 µm, SC APC, singlemodeW1x32 PLC Włókno rozdzielający, I1 × 2 PLC rozdzielacz światłowodów, moduł mini, SC/APC. Mierzenie PMD dla tych podziałów ma ogromne znaczenie z kilku powodów.
Po pierwsze, pomaga nam spełnić surowe wymagania jakości naszych klientów. Na wysoce konkurencyjnym rynku światłowodowym klienci wymagają produktów o wysokiej wydajności o niskich wartościach PMD. Dokładnie mierząc PMD, możemy upewnić się, że nasze podział PLC spełniają lub przekroczą standardy branżowe i oczekiwania klientów.
Po drugie, pomiar PMD pozwala nam zoptymalizować proces produkcji podziałów PLC. Analizując wyniki pomiaru PMD, możemy zidentyfikować czynniki, które przyczyniają się do wysokich wartości PMD i podjąć odpowiednie środki w celu poprawy procesu produkcyjnego, takie jak dostosowanie parametrów produkcyjnych, poprawa jakości materiału i poprawa środowiska produkcyjnego.
Metody pomiaru PMD podziałów PLC
Metoda ustalona - analizator
Metoda ustalona - analizator jest jedną z najczęściej stosowanych metod pomiaru PMD. W tej metodzie spolaryzowane źródło światła służy do wstrzykiwania światła do rozdzielacza PLC. Światło wyjściowe z rozdzielacza jest następnie przepuszczane przez analizator polaryzacji o stałej orientacji. Mierząc moc światła wyjściowego jako funkcję wejściowego stanu polaryzacji, PMD można obliczyć.
Podstawowa zasada metody stałej analizatora opiera się na fakcie, że moc światła wyjściowego przechodzącego przez analizator polaryzacji jest związany ze stanem polaryzacji światła wejściowego i PMD testowanego urządzenia. Zmieniając wejściowy stan polaryzacji i mierząc odpowiednią moc wyjściową, można uzyskać zestaw danych. Dzięki przetwarzaniu danych i analizie można ustalić wartość PMD.
Jedną z zalet metody stałej analizatora jest jej prostota i stosunkowo niski koszt. Jednak ta metoda ma pewne ograniczenia. Na przykład może mieć wpływ strata zależna od polaryzacji (PDL) testowanego urządzenia, a dokładność pomiaru może być ograniczona w niektórych przypadkach.
Metoda interferometryczna
Metoda interferometryczna jest kolejną ważną metodą pomiaru PMD. W tej metodzie stosuje się interferometr do pomiaru różnicy fazowej między dwoma ortogonalnymi trybami polaryzacji światła wyjściowego z rozdzielacza PLC. Mierząc różnicę fazową jako funkcję częstotliwości optycznej, można obliczyć PMD.
Metoda interferometryczna ma wysoką dokładność pomiaru i jest mniej wpływowy PDL w porównaniu do metody stałej analizatora. Jednak ta metoda wymaga bardziej złożonego sprzętu eksperymentalnego i bardziej wyrafinowanego środowiska pomiarowego. Ponadto przetwarzanie danych metody interferometrycznej jest również bardziej skomplikowane.
Rozważania w pomiarze PMD
Podczas pomiaru PMD światłowodowych podziałów PLC należy rozważyć kilka czynników, aby zapewnić dokładność i niezawodność wyników pomiaru.
Warunki środowiskowe
Warunki środowiskowe, takie jak temperatura i wilgotność, mogą mieć wpływ na wyniki pomiaru PMD. Zmiany temperatury mogą powodować zmiany w współczynniku załamania materiałów optycznych w rozdzielacz PLC, co z kolei może wpływać na PMD. Dlatego konieczne jest kontrolowanie warunków środowiskowych podczas procesu pomiaru, aby upewnić się, że wyniki pomiaru są stabilne i dokładne.
Kalibracja sprzętu pomiarowego
Kalibracja urządzenia pomiarowego ma kluczowe znaczenie dla uzyskania dokładnych wyników pomiaru PMD. Przed każdym pomiarem sprzęt pomiarowy, taki jak analizator polaryzacji i interferometr, należy skalibrować, aby zapewnić dokładne wartości pomiaru. Ponadto konieczna jest regularna kalibracja sprzętu, aby z czasem utrzymać dokładność pomiaru.
Przygotowanie próbki
Właściwe przygotowanie próbki jest również ważne dla pomiaru PMD. Rozdzielacz PLC powinien być poprawnie zainstalowany i podłączony do urządzeń pomiarowych, aby zapewnić dobre połączenie optyczne. Wszelkie niewspółosiowość lub słabe połączenie może prowadzić do niedokładnych wyników pomiaru.
Wniosek
Pomiar dyspersji trybu polaryzacji rozdzielaczy światłowodowych PLC jest kluczowym krokiem w zapewnieniu wysokiej jakości wydajności tych produktów. Jako dostawca Fibre Optic PLC PLC, jesteśmy zaangażowani w zapewnianie naszym klientom produktów, które spełniają najwyższe standardy jakości. Używając dokładnych metod pomiaru PMD i biorąc pod uwagę odpowiednie czynniki w procesie pomiaru, możemy zoptymalizować proces produkcji naszych podziałów PLC i upewnić się, że nasze produkty mają niskie wartości PMD.
Jeśli jesteś zainteresowany naszymi podziałami światłowodowymi PLC lub masz pytania dotyczące pomiaru PMD, skontaktuj się z nami w celu uzyskania zamówień i dalszych dyskusji. Zawsze jesteśmy gotowi zapewnić Ci profesjonalne rozwiązania i produkty wysokiej jakości.
Odniesienia
- GP Agrawal, „Włókno - optyczne systemy komunikacji”, John Wiley & Sons, 2010.
- Zalecenie ITU - T G.650.1, „Definicje i metody testowe dla parametrów dyspersji trybu polaryzacji włókien pojedynczego trybu”, International Telecommunication Union, 2012.
- R. Olshansky, „Dyspersja trybu polaryzacji we włóknach optycznych”, Journal of Lightwave Technology, t. 14, nie. 9, s. 1735–1748, 1996.
