Hej tam! Jako dostawca światłowodowych rozgałęźników PLC często jestem pytany o to, jak mierzyć straty na powrocie tych fajnych urządzeń. Strata odbiciowa jest kluczowym parametrem, jeśli chodzi o ocenę wydajności rozdzielacza światłowodowego. W tym poście na blogu przeprowadzę Cię przez proces pomiaru strat odbiciowych światłowodowego rozdzielacza PLC, abyś mógł mieć pewność, że maksymalnie wykorzystujesz swój sprzęt.
Na początek porozmawiajmy o tym, czym właściwie jest strata zwrotu. Strata odbiciowa to miara ilości światła odbijanego z powrotem w kierunku źródła w systemie światłowodowym. Zwykle wyraża się ją w decybelach (dB), a wyższa wartość strat odbiciowych oznacza, że mniej światła jest odbijane z powrotem. Jest to ważne, ponieważ odbite światło może powodować zakłócenia i degradację sygnału, co może prowadzić do niskiej wydajności i niezawodności.
Przejdźmy teraz do sedna tego, jak zmierzyć stratę na powrocie światłowodowego rozdzielacza PLC. Można zastosować kilka różnych metod, ale najczęstszą z nich jest użycie optycznego reflektometru w dziedzinie czasu (OTDR). OTDR to potężne narzędzie, które wysyła krótki impuls światła do światłowodu i mierzy światło odbite w różnych punktach wzdłuż światłowodu. Analizując światło odbite, można określić stratę odbiciową rozdzielacza.
Oto przewodnik krok po kroku dotyczący pomiaru strat odbiciowych światłowodowego rozdzielacza PLC za pomocą OTDR:
Krok 1: Przygotuj sprzęt
Zanim zaczniesz mierzyć, musisz upewnić się, że masz cały niezbędny sprzęt. Obejmuje to OTDR, patchcord światłowodowy i zestaw do czyszczenia. Upewnij się, że OTDR jest prawidłowo skalibrowany, a patchcord światłowodowy jest czysty i wolny od jakichkolwiek uszkodzeń.
Krok 2: Podłącz sprzęt
Podłącz jeden koniec kabla światłowodowego do OTDR, a drugi koniec do portu wejściowego światłowodowego rozdzielacza PLC. Upewnij się, że połączenia są pewne i nie ma luźnych lub uszkodzonych włókien.
Krok 3: Skonfiguruj OTDR
Włącz OTDR i ustaw go na odpowiedni tryb pomiaru tłumienności odbiciowej. Musisz wybrać odpowiednią długość fali i zakres dla swojego systemu światłowodowego. Większość OTDRów ma wbudowany kreator, który może pomóc w tym procesie.
Krok 4: Wykonaj pomiar
Po skonfigurowaniu OTDR możesz przystąpić do pomiaru. Naciśnij przycisk „Pomiar” na OTDR i poczekaj, aż zakończy pomiar. OTDR wyświetli wartość tłumienia odbiciowego w dB.
Krok 5: Przeanalizuj wyniki
Po zakończeniu pomiaru należy przeanalizować wyniki. Poszukaj wszelkich nieprawidłowych lub nieoczekiwanych wartości, takich jak niska strata odbiciowa lub wysoki szczyt odbicia. Mogą one wskazywać na problem ze rozdzielaczem lub systemem światłowodowym.
Krok 6: Powtórz pomiar
Aby zapewnić dokładność, warto powtórzyć pomiar kilka razy. Pomoże Ci to potwierdzić wyniki i zidentyfikować potencjalne problemy.
Oprócz użycia OTDR, istnieje kilka innych metod pomiaru strat na powrocie światłowodowego rozdzielacza PLC. Jedną z metod jest użycie miernika mocy i źródła światła. Metoda ta polega na przesłaniu znanej ilości światła do rozdzielacza i zmierzeniu ilości światła, które zostaje odbite. Inną metodą jest użycie reflektometru, który jest podobny do OTDR, ale został zaprojektowany specjalnie do pomiaru strat odbiciowych.
Porozmawiajmy teraz o niektórych czynnikach, które mogą mieć wpływ na utratę sygnału zwrotnego w światłowodowym rozdzielaczu PLC. Jednym z głównych czynników jest jakość samego splittera. Rozgałęźnik wysokiej jakości będzie miał niższą stratę odbiciową i lepszą wydajność niż rozdzielacz niskiej jakości. Kolejnym czynnikiem jest instalacja i zakończenie kabli światłowodowych. Jeśli kable nie są prawidłowo zainstalowane lub zakończone, może to powodować odbicia i zwiększać straty na odbiciu.

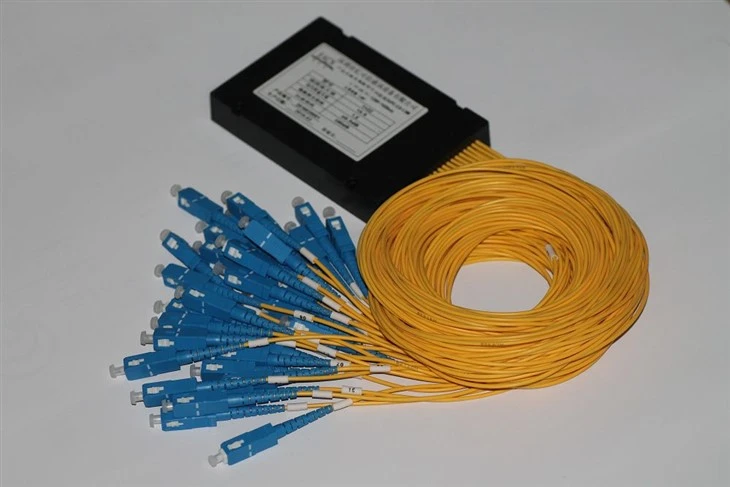

W naszej firmie oferujemy szeroką gamę światłowodowych splitterów PLC m.inRozgałęźnik światłowodowy 1x16 Plc, rura stalowa, gołe włókno 250µm, Sc Upc, jednomodowy,Rozdzielacz światłowodowy 1x32 PLC, IRozdzielacz światłowodowy 1x8 PLC. Nasze łuparki są wykonane z materiałów wysokiej jakości i zostały zaprojektowane tak, aby zapewnić niezawodne i spójne działanie. Oferujemy również szereg usług testowania i certyfikacji, aby mieć pewność, że nasze splittery spełniają najwyższe standardy jakości i wydajności.
Jeśli szukasz światłowodowego rozdzielacza PLC lub masz jakiekolwiek pytania dotyczące pomiaru strat odbiciowych rozdzielacza, nie wahaj się z nami skontaktować. Z przyjemnością pomożemy Ci znaleźć odpowiedni rozdzielacz do Twoich potrzeb oraz zapewnimy wsparcie i wskazówki potrzebne do zapewnienia jego prawidłowej instalacji i działania.
Podsumowując, pomiar strat odbiciowych światłowodowego rozdzielacza PLC jest ważną częścią oceny jego wydajności i zapewnienia niezawodności systemu światłowodowego. Używając odpowiedniego sprzętu i przestrzegając odpowiednich procedur, możesz dokładnie zmierzyć stratę odbiciową i zidentyfikować potencjalne problemy. Jeśli masz jakieś pytania lub potrzebujesz dalszej pomocy, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci w pełni wykorzystać możliwości sprzętu światłowodowego.
Referencje:
- Podręcznik testów i pomiarów światłowodów
- Komunikacja światłowodowa: zasady i praktyka
