Hej tam! Jako dostawca światłowodowych rozdzielaczy PLC często jestem pytany o to, jak mierzyć odpowiedź widmową tych fajnych urządzeń. Pomyślałem więc, że podzielę się pewnymi spostrzeżeniami na ten temat.

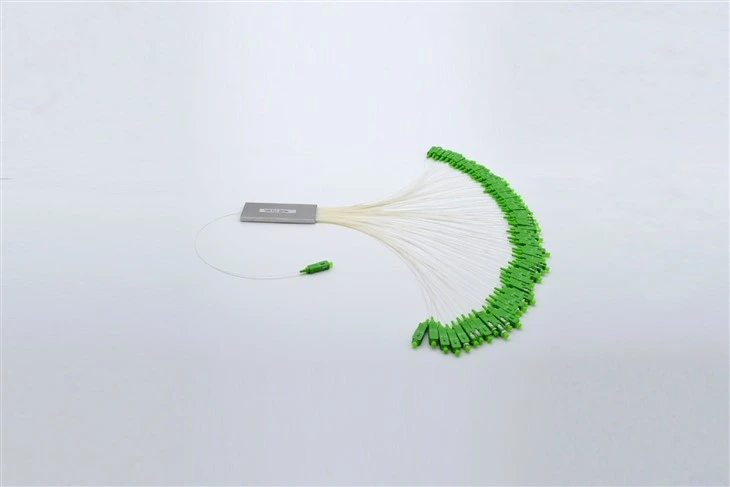

Na początek zrozummy, czym jest światłowodowy rozdzielacz PLC. Jest to kluczowy element sieci światłowodowych, służący do dzielenia sygnału optycznego na wiele wyjść. W naszej ofercie znajdziesz szeroką gamę rozdzielaczy, m.inRozgałęźnik światłowodowy 1x64 Plc, rura stalowa, włókno gołe 250µm, Sc Apc, jednomodowy,Rozgałęźnik światłowodowy 1x16 Plc, rura stalowa, gołe włókno 250µm, Sc Upc, jednomodowy, orazRozdzielacz światłowodowy 1x4 PLC.
Po co mierzyć odpowiedź widmową?
Pomiar odpowiedzi widmowej światłowodowego rozdzielacza PLC ma kluczowe znaczenie. Pomaga nam to zrozumieć, jak rozdzielacz działa na różnych długościach fal. Jest to ważne, ponieważ w rzeczywistych zastosowaniach sygnały światłowodowe mogą działać na różnych długościach fal. Znając odpowiedź widmową, możemy mieć pewność, że rozdzielacz będzie dobrze działał w różnych konfiguracjach sieci.
Potrzebny sprzęt
Aby zmierzyć odpowiedź widmową, będziesz potrzebować kilku kluczowych elementów wyposażenia:
- Źródło światła: Idealnym rozwiązaniem jest przestrajalne źródło lasera. Umożliwia zmianę długości fali światła wysyłanego do rozdzielacza. W ten sposób można przetestować działanie rozdzielacza przy różnych długościach fal.
- Miernik mocy: To urządzenie mierzy moc światła wychodzącego z każdego portu wyjściowego rozdzielacza. Aby uzyskać wiarygodne wyniki, będziesz potrzebować miernika mocy o dużej dokładności.
- Kable światłowodowe: Dobrej jakości kable światłowodowe są niezbędne do podłączenia źródła światła, rozdzielacza i miernika mocy. Upewnij się, że kable są prawidłowo zakończone, aby uniknąć utraty sygnału.
Proces pomiaru
- Organizować coś: Najpierw podłącz przestrajalne źródło lasera do portu wejściowego światłowodowego rozdzielacza PLC za pomocą kabla światłowodowego. Następnie podłącz każdy port wyjściowy rozdzielacza do miernika mocy za pomocą oddzielnych kabli światłowodowych.
- Wstępne kontrole: Przed rozpoczęciem pomiaru upewnij się, że wszystkie połączenia są pewne. Sprawdź miernik mocy, aby upewnić się, że jest prawidłowo skalibrowany. Możesz także wykonać szybki test na jednej długości fali, aby upewnić się, że wszystko działa zgodnie z oczekiwaniami.
- Przemiatanie długości fali: Uruchom przestrajalne źródło lasera i ustaw je na początkową długość fali w zakresie pomiarowym. Na przykład możesz zacząć od 1260 nm. Zmierz moc na każdym porcie wyjściowym za pomocą mierników mocy. Następnie zwiększ długość fali o mały krok, powiedzmy 1 nm, i powtórz pomiar mocy na każdym porcie wyjściowym. Powtarzaj tę czynność, aż dojdziesz do końca zakresu pomiarowego, który może wynosić 1625 nm.
- Rejestracja danych: Podczas pomiaru mocy na każdej długości fali i na każdym porcie wyjściowym zapisz dane. Do śledzenia wartości można użyć arkusza kalkulacyjnego lub oprogramowania do rejestrowania danych. Dane te zostaną wykorzystane do wykreślenia krzywej odpowiedzi widmowej.
- Obliczenia: Kiedy już zdobędziesz wszystkie dane, możesz obliczyć tłumienność wtrąceniową i jednorodność dla każdej długości fali. Strata wtrąceniowa to różnica między mocą wejściową a mocą wyjściową przy określonej długości fali. Jednorodność to różnica między maksymalną i minimalną mocą wyjściową przy danej długości fali.
Wykreślanie krzywej odpowiedzi widmowej
Po zebraniu wszystkich danych nadszedł czas na wykreślenie krzywej odpowiedzi widmowej. Możesz użyć oprogramowania takiego jak Excel lub specjalistycznego oprogramowania do pomiarów optycznych. Na osi x narysuj długość fali, a na osi y stratę wtrąceniową lub moc wyjściową. Krzywa ta daje wizualną reprezentację działania rozdzielacza na różnych długościach fal.
Analiza wyników
- Utrata wtrąceniowa: Sprawdź wartości tłumienności wtrąceniowej przy różnych długościach fal. Dobry światłowodowy rozdzielacz PLC powinien charakteryzować się niską tłumiennością w całym zakresie długości fal roboczych. Wysoka tłumienność wtrąceniowa może wskazywać na problemy ze splitterem, takie jak niska jakość wykonania lub uszkodzenie.
- Jednolitość: Sprawdź wartości jednorodności. Pożądana jest jednakowa moc wyjściowa na wszystkich portach wyjściowych. Jeśli występuje duża różnica w mocy wyjściowej pomiędzy portami, może to prowadzić do braku równowagi sygnału w sieci.
- Szczyty i spadki: Poszukaj wszelkich szczytów i spadków na krzywej odpowiedzi widmowej. Wartości szczytowe mogą wskazywać na efekt rezonansu, natomiast spadki mogą wynikać z absorpcji lub zakłóceń. Te nieprawidłowości mogą mieć wpływ na działanie rozdzielacza i należy je dokładniej zbadać.
Wskazówki dotyczące dokładnego pomiaru
- Warunki środowiskowe: Utrzymuj stabilne środowisko pomiarowe. Temperatura i wilgotność mogą mieć wpływ na działanie rozdzielacza i sprzętu pomiarowego. Spróbuj wykonać pomiar w kontrolowanym środowisku.
- Zarządzanie kablami: Upewnij się, że kable światłowodowe nie są zbytnio wygięte lub skręcone. Zaginanie przewodów może powodować utratę sygnału i mieć wpływ na wyniki pomiarów.
- Kalibrowanie: Regularnie kalibruj przestrajalne źródło lasera i mierniki mocy, aby zapewnić dokładne pomiary.
Zapewnienie jakości
Jako dostawca wykonujemy pomiary odpowiedzi widmowej na wszystkich naszych światłowodowych splitterach PLC przed wysyłką ich do naszych klientów. Daje to pewność, że łuparki spełniają wymagane standardy jakości. Prowadzimy także szczegółową dokumentację wyników pomiarów dla każdego splittera, którą na życzenie udostępniamy naszym klientom.
Wniosek
Pomiar odpowiedzi widmowej światłowodowego rozdzielacza PLC jest kluczowym krokiem w zapewnieniu jego wydajności w sieciach światłowodowych. Wykonując czynności opisane powyżej, można dokładnie zmierzyć wydajność rozdzielacza w różnych długościach fal. Niezależnie od tego, czy jesteś instalatorem sieci, inżynierem, czy po prostu interesujesz się światłowodami, zrozumienie sposobu pomiaru odpowiedzi widmowej pomoże Ci podejmować świadome decyzje przy wyborze rozdzielacza.
Jeśli szukasz wysokiej jakości światłowodowych rozgałęźników PLC i chcesz dowiedzieć się więcej o naszych produktach, skontaktuj się z nami w celu konsultacji zakupu. Jesteśmy tutaj, aby pomóc Ci znaleźć odpowiedni rozdzielacz do Twoich potrzeb.
