Pigtaile światłowodowe są niezbędnymi elementami systemów komunikacji światłowodowej, służącymi jako połączenie między kablami światłowodowymi a różnymi urządzeniami. Jednakże tłumienie sygnału w pigtailach światłowodowych może znacząco wpłynąć na wydajność tych systemów. Jako wiodący dostawca pigtaili światłowodowych rozumiemy znaczenie minimalizacji tłumienia w celu zapewnienia optymalnej transmisji sygnału. W tym poście na blogu omówimy kilka skutecznych strategii zmniejszania tłumienia pigtaili światłowodowych.
Zrozumienie tłumienia pigtaili światłowodowych
Przed zagłębieniem się w rozwiązania ważne jest zrozumienie, co powoduje tłumienie w pigtailach światłowodowych. Tłumienie odnosi się do utraty siły sygnału w miarę przemieszczania się światła przez włókno. Na tę stratę wpływa kilka czynników, w tym absorpcja, rozpraszanie, zginanie i straty na złączach.
Absorpcja ma miejsce, gdy materiał włóknisty pochłania część energii świetlnej, zamieniając ją w ciepło. Z drugiej strony rozproszenie ma miejsce, gdy światło jest przekierowywane w różnych kierunkach z powodu zanieczyszczeń lub nieregularności włókna. Straty na zginaniu powstają, gdy włókno jest zgięte poza zalecany promień, powodując wyciek światła z rdzenia. Straty na złączach są spowodowane niewspółosiowością, brudem lub uszkodzeniem punktów połączeń.
Wybór wysokiej jakości pigtaili światłowodowych

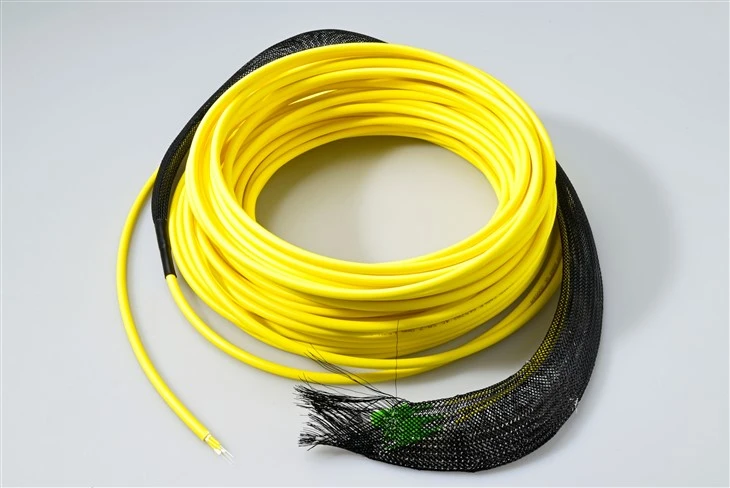

Pierwszym krokiem w zmniejszaniu tłumienia jest wybór wysokiej jakości pigtaili światłowodowych. W naszej firmie oferujemy szeroką gamę produktów, takich jakPigtail światłowodowy Sc 2,0 mmIPatchcord światłowodowy LC Simplex. Te warkocze są wykonane z najwyższej jakości materiałów o niskim współczynniku absorpcji i rozpraszania.
Włókna wysokiej jakości charakteryzują się mniejszą ilością zanieczyszczeń i bardziej jednolitym rdzeniem, co zmniejsza ilość światła pochłanianego lub rozproszonego. Zaprojektowano je również tak, aby miały większą średnicę rdzenia lub bardziej efektywną średnicę pola modowego, co pozwala na przesyłanie większej ilości światła przez włókno przy mniejszych stratach. Wybierając pigtaile, ważne jest, aby wziąć pod uwagę specyficzne wymagania aplikacji, takie jak odległość transmisji, szerokość pasma i długość fali roboczej.
Prawidłowa instalacja i obsługa
Właściwa instalacja i obsługa pigtaili światłowodowych ma kluczowe znaczenie dla zminimalizowania tłumienia. Podczas montażu należy koniecznie ściśle przestrzegać wskazówek producenta. Obejmuje to upewnienie się, że włókno nie jest zagięte poza minimalny promień zgięcia. W przypadku większości włókien jednomodowych minimalny promień zgięcia wynosi zazwyczaj około 10–20 razy więcej niż średnica zewnętrzna światłowodu, natomiast w przypadku włókien wielomodowych może być nieco większy.
Podczas wykonywania połączeń ważne jest, aby używać złączy wysokiej jakości i zwracać uwagę na ich prawidłowe ustawienie. Nieprawidłowo ustawione złącza mogą powodować znaczną utratę sygnału. Zalecamy stosowanie precyzyjnych złączy wyrównawczych i przestrzeganie prawidłowych procedur zakańczania. Na przykład, kończąc aPigtail światłowodowy SC, upewnij się, że powierzchnia końcowa włókna jest czysta i wypolerowana w wysokim standardzie.
Ponadto istotne jest prawidłowe postępowanie podczas instalacji i konserwacji. Unikaj zbyt mocnego ciągnięcia lub rozciągania światłowodu, ponieważ może to spowodować mikrozgięcia i zwiększyć tłumienie. Stosuj odpowiednie narzędzia i techniki, aby chronić włókno przed uszkodzeniem.
Czyszczenie i konserwacja
Regularne czyszczenie i konserwacja pigtaili światłowodowych może znacznie zmniejszyć tłumienie. Brud, kurz i zanieczyszczenia na powierzchniach końcowych światłowodów mogą powodować odbicia i absorpcję, prowadząc do zwiększonej utraty sygnału. Zalecamy stosowanie specjalistycznych narzędzi do czyszczenia światłowodów, takich jak niestrzępiące się chusteczki i roztwory czyszczące.
Podczas czyszczenia powierzchni czołowych ważne jest przestrzeganie właściwej procedury. Najpierw sprawdź powierzchnie czołowe pod kątem widocznych zabrudzeń lub uszkodzeń. W przypadku zabrudzenia należy użyć chusteczki czyszczącej zwilżonej niewielką ilością roztworu czyszczącego i jednym, płynnym ruchem delikatnie przetrzeć powierzchnię czołową. Unikaj pocierania powierzchni końcowej w przód i w tył, ponieważ może to spowodować zarysowania.
Oprócz regularnego czyszczenia konieczna jest także okresowa kontrola pigtaili. Sprawdź, czy nie występują oznaki uszkodzeń, takie jak pęknięcia, pęknięcia lub nadmierne wygięcie. W przypadku stwierdzenia jakichkolwiek uszkodzeń należy natychmiast wymienić pigtail, aby zapobiec dalszemu tłumieniu.
Temperatura i względy środowiskowe
Temperatura i warunki środowiskowe mogą również wpływać na tłumienie pigtaili światłowodowych. Ekstremalne temperatury mogą powodować rozszerzanie się lub kurczenie materiału włóknistego, co może prowadzić do zmian współczynnika załamania światła i zwiększonego tłumienia. Wysoka wilgotność może również powodować korozję i uszkodzenie światłowodu i złączy.
Aby zminimalizować wpływ temperatury i czynników środowiskowych, ważne jest, aby instalować pigtaile w kontrolowanym środowisku. Jeśli instalacja odbywa się na zewnątrz lub w trudnych warunkach, należy stosować obudowy ochronne i kable zaprojektowane tak, aby wytrzymać takie warunki. Na przykład niektóre kable światłowodowe są pokryte materiałami zapewniającymi ochronę przed wilgocią, promieniowaniem UV i naprężeniami mechanicznymi.
Testowanie i monitorowanie
Regularne testowanie i monitorowanie pigtaili światłowodowych jest niezbędne, aby wcześnie wykryć i rozwiązać problemy z tłumieniem. Użyj specjalistycznego sprzętu do testowania światłowodów, takiego jak optyczny reflektometr w dziedzinie czasu (OTDR) lub źródło światła i miernik mocy, aby zmierzyć tłumienie pigtaili.
OTDR może dostarczyć szczegółowy profil światłowodu, pokazując lokalizację i wielkość wszelkich punktów tłumienia. Regularnie testując pigtaile, można zidentyfikować potencjalne problemy, takie jak utrata złącza lub uszkodzenie światłowodu, i podjąć działania naprawcze, zanim spowodują one znaczne pogorszenie wydajności.
Wniosek
Zmniejszenie tłumienia pigtaili światłowodowych ma kluczowe znaczenie dla zapewnienia niezawodnego działania systemów komunikacji światłowodowej. Wybierając wysokiej jakości pigtaile, przestrzegając odpowiednich procedur instalacji i obsługi, regularnie czyszcząc i konserwując, biorąc pod uwagę czynniki środowiskowe oraz przeprowadzając regularne testy i monitorowanie, możesz skutecznie zminimalizować utratę sygnału.
Jako zaufany dostawca pigtaili światłowodowych, zależy nam na zapewnieniu naszym klientom wysokiej jakości produktów oraz profesjonalnego wsparcia technicznego. Jeśli chcesz dowiedzieć się więcej na temat naszych pigtaili światłowodowych lub masz jakiekolwiek pytania dotyczące zmniejszania tłumienia, skontaktuj się z nami w celu dalszej dyskusji i potencjalnych możliwości zakupu. Cieszymy się na współpracę z Państwem w celu zaspokojenia Państwa potrzeb w zakresie światłowodów.
Referencje
- Ghatak, Raduj się. „Elektronika optyczna”. Wydawnictwo Uniwersytetu Cambridge, 2019.
- Senior, John M. „Komunikacja światłowodowa: zasady i praktyka”. Pearsona, 2019.
- Zalecenia ITU - T dla systemów komunikacji światłowodowej.
