Hej! Jako dostawca sznurków światłowodowych, często pytają mnie o różnice między wielomodowym krokiem - indeksowaniem i wielomodem - indeksowym sznurkami światłowodowymi. Zanurzmy się w prosty sposób i rozbijmy to.
Co to są wielomodowe sznurki światłowodowe?
Po pierwsze, multimodowe sznurki światłowodowe są kablami używanymi do łączenia różnych urządzeń w sieci światłowodowej. Są one zaprojektowane do noszenia wielu promieni świetlnych (lub trybów) jednocześnie. Jest to świetne do komunikacji w krótkiej odległości, jak w lokalnych sieciach (LAN) w budynku lub kampusie.
Krok wielomodowy - indeksowe sznurki światłowodowe
Zacznijmy od multimode Step - indeksowe sznurki światłowodowe. Wyobraź to: rdzeń włókna w tych sznurkach ma jednolity współczynnik załamania światła. Oznacza to, że wszystkie promienie świetlne przemieszczają się przez rdzeń z tą samą prędkością teoretyczną. Ale oto haczyk.
Gdy światło wchodzi do rdzenia pod różnymi kątami (co jest powszechne w włóknach multimodowych), promienie podróżujące pod bardziej bardziej kątami muszą pokryć dłuższą odległość w porównaniu z tymi, które przechodzą więcej prosto. Nazywa się to dyspersją modalną. W rezultacie lekkie impulsy rozprzestrzeniają się, gdy podróżują wzdłuż włókna.
Na przykład, jeśli wysyłasz sygnał danych, rozprzestrzenianie się tych impulsów światła może spowodować zniekształcenie sygnału. Ogranicza to odległość, którą sygnał może podróżować bez zbytniego uszkodzenia. Tak więc, wielomodowe kroki - indeksowe sznurki światłowodowe są zwykle odpowiednie tylko do aplikacji bardzo krótkiego zakresu, takich jak łączenie urządzeń w jednym pomieszczeniu lub małej szafie.
Jedną z zalet multimode Step - indeksowe sznurki światłowodowe jest to, że są one stosunkowo niedrogie w produkcji. To sprawia, że są kosztami - efektywną opcją dla aplikacji, w których odległość jest krótka, a szybkość transmisji danych nie jest wyjątkowo wysoka. Jeśli jednak musisz wysyłać dane na dłuższe odległości lub przy wyższych prędkościach, możesz napotkać problemy.
Multimode stopniowane - indeksowe sznurki światłowodowe
Porozmawiajmy teraz o multimode - indeksowe sznurki światłowodowe. Rdzeń tych włókien ma współczynnik załamania światła, który stopniowo maleje od środka do zewnętrznej krawędzi. To jest gra - zmieniacz.
Stopniony współczynnik załamania światła powoduje, że promienie świetlne, które podróżują pod bardziej stromych kątami, aby przyspieszyć, gdy przechodzą w kierunku zewnętrznej części rdzenia. Tymczasem promienie, które podróżują prosto przez środek, poruszają się nieco wolniej. W ten sposób wszystkie promienie świetlne mają tendencję do przybycia na koniec włókna w mniej więcej w tym samym czasie.
Wynik? Zmniejszona dyspersja modalna. Przy mniejszej dyspersji sygnały danych mogą podróżować znacznie dalej i przy wyższych prędkościach w porównaniu do wielomodowych włókien indeksowych. Na przykład w dużym kampusie LAN, w którym musisz podłączyć budynki, które znajdują się w odległości setek metrów, multimode stopniowane - indeksowe sznurki światłowodowe są znacznie lepszym wyborem.
Jednak te przewody łatek są droższe do wykonania ze względu na złożony proces produkcji wymagany do utworzenia stopniowanego współczynnika załamania światła. Ale dodatkowe koszty są często tego warte, jeśli weźmie się pod uwagę lepszą wydajność.
Porównanie wydajności
Pod względem przepustowości, multimode stopniowane - indeksowe sznurki światłowodowe mają znacznie wyższą przepustowość niż multimode krokowe - indeksowe. Przepustowość odnosi się do ilości danych, które można przesyłać w danym czasie. Tak więc, jeśli masz do czynienia z dużymi aplikacjami danych prędkości, takich jak przesyłanie strumieniowe wideo, przetwarzanie danych w chmurze lub transfer danych o dużej skali, opcja indeksu oceniana jest dobrym rozwiązaniem.
Jeśli chodzi o tłumienie (utrata siły sygnału podczas podróży przez włókno), oba rodzaje sznurków patchują pewną stratę. Ale stopniowane włókna indeksu mają na ogół niższe tłumienie na dłuższe odległości z powodu zmniejszonej dyspersji modalnej.
Zastosowania
Krok wielomodowy - indeksowe sznurki światłowodowe są powszechnie stosowane w aplikacjach, w których koszt jest głównym czynnikiem, a odległość jest krótka. Niektóre przykłady obejmują łączenie komputerów z przełącznikami sieciowymi w małym biurze lub konfigurację prostej sieci domowej.
Z drugiej strony multimode stopniowane - indeksowe sznurki światłowodowe są używane w bardziej wymagających aplikacjach. Są idealne do centrów danych, w których kluczowe jest transfer danych o wysokiej prędkości. Są również wykorzystywane w dużych sieciach korporacyjnych, instytucjach edukacyjnych i szpitalach, w których potrzebna jest niezawodna i duża komunikacja.
Nasza oferta produktów
Jako dostawca sznurka światłowodowego oferujemy szeroką gamę produktów, aby zaspokoić różne potrzeby. Jeśli szukasz wysokiej jakości multimode - indeksowe sznurki światłowodowe, mamy ochronę. Mamy również multimode Step - indeksowe sznurki do tych kosztów - wrażliwe aplikacje krótkie - zakres.
Sprawdź niektóre z naszych popularnych produktów:

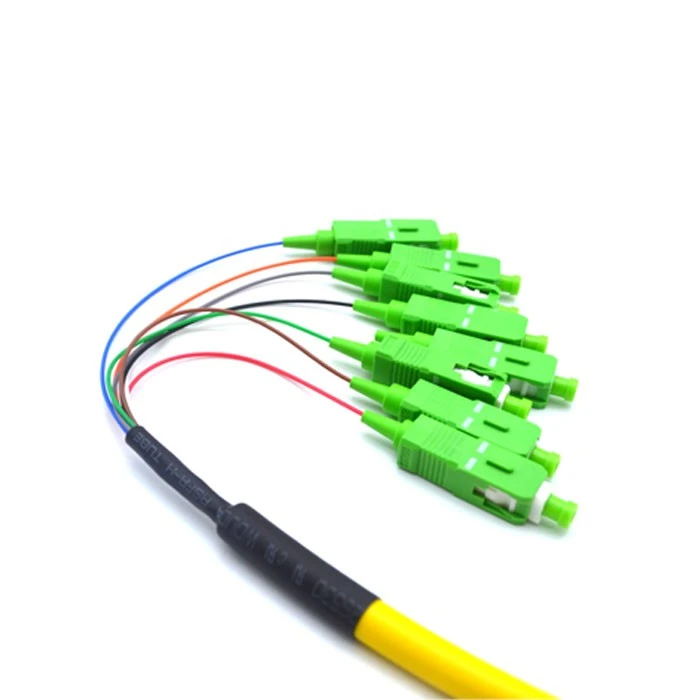

- Fibre Optic Fanout Pigtail SC APC: Ten produkt jest świetny do aplikacji, w których musisz podzielić pojedyncze włókno na wiele włókien.
- Patrz światłowodowy RORD LC APC do LC UPC Duplex: Idealny do łączenia urządzeń z różnymi rodzajami złącza.
- OM4 Multi -Fibre 100 GB Multimode 50/125 Kabel światłowodowy MTP/MPO do LC Breakout 12: Ten kabel o wysokiej wydajności jest idealny do transferu danych o wysokiej prędkości w centrach danych i dużych sieciach.
Wniosek
Podsumowując, główna różnica między wielomodowym krokiem - indeksem i wielomodem stopniowym - indeksowym sznurkami światłowodowymi leży w ich profilach indeksów załamania światła, co z kolei wpływa na ich wydajność pod względem dyspersji modalnej, przepustowości i możliwości odległości. Krok multimode - indeks jest najlepszy dla krótkiego zakresu, aplikacji o niskim koszcie, podczas gdy indeks oceniany przez wielomodę jest dla długiego zakresu, aplikacji o dużej prędkości.
Jeśli jesteś na rynku sznurków światłowodowych, niezależnie od tego, czy dotyczy to małej sieci domowej, czy dużej konfiguracji przedsiębiorstwa, jesteśmy tutaj, aby pomóc. Możemy zapewnić odpowiednie produkty po konkurencyjnych cenach. Nie wahaj się, aby uzyskać więcej informacji lub rozpocząć negocjacje zakupowe. Zawsze jesteśmy gotowi pomóc w znalezieniu najlepszych rozwiązań światłowodowych dla Twoich potrzeb.
Odniesienia
- „Systemy komunikacji światłowodowej” Govind P. Agrawal
- „Technologia światłowodowa: fundamenty” R. Ramaswami, Kn Sivarajan i G. Sasaki
