Co to jest kabel krosowy LC LC?
Patchcord światłowodowy LC-LC to mały, kompaktowy kabel krosowy, bardzo popularnie używany w wielu zastosowaniach. Te rozwiązania sieciowe obejmują sieci telekomunikacyjne, sieci LAN, sieci przetwarzania danych, zakończenia urządzeń i dystrybucje lokali. Kable krosowe LC-LC zostały zaprojektowane z myślą o dostarczaniu rozwiązań Fast Ethernet w zastosowaniach gigabitowych i zastosowaniach ATM przy mniejszym zajęciu miejsca.
Specyfikacja
| Parametr | Jednostka | Patchcord światłowodowy FC, SC, LC/opancerzony | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| komputer | UPC | APC | komputer | komputer | UPC | komputer | komputer | UPC | komputer | komputer | APC | ||
| Tłumienie wtrąceniowe (typowe) | dB | Mniejsza lub równa 0,3 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,3 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,3 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,3 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,3 | Mniejsza lub równa 0,3 |
| Strata zwrotna | dB | Większe lub równe 45 | Większe lub równe 50 | Większe lub równe 60 | Większe lub równe 30 | Większe lub równe 45 | Większe lub równe 50 | Większe lub równe 30 | Większe lub równe 45 | Większe lub równe 50 | Większe lub równe 35 | Większe lub równe 55 | Większe lub równe 75 |
| Długość fali roboczej | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Wymienność | dB | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | ||||||||
| Wibracja | dB | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | ||||||||
| Temperatura robocza | stopień | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura przechowywania | stopień | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Średnica kabla | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Cechy
Spełnia rosnące zapotrzebowanie na rozwiązania SFF
Złącza LC produkowane są z tulejką o średnicy jedynie 1,25 mm, co jest ogromną zaletą w gęsto zaludnionych sieciach światłowodowych. Złącze LC jest produkowane zgodnie z normą IEC 61754-20 dla połączeń o dużej gęstości, takich jak transceivery SFP, XFP i SFP+.
Jednomodowy lub wielomodowy LC-LC, wersja pionowa lub komorowa
Materiały eksploatacyjne OTSCABLEjednomodowe i wielomodowe światłowodowe kable połączeniowe LC-LCz opcjami jednomodowymi (9/125 OS1, OS2), dupleksowymi i wielomodowymi (50/125 i 62,5/125). Możesz wybrać, czy ma on być przeznaczony do zastosowań w pionie, czy do połączeń w przestrzeni nadsufitowej, czy też chcesz, aby był całkowicie dostosowany. Możesz skontaktować się z nami, aby dowiedzieć się więcej na temat naszej usługi OEM/ODM dla kabli krosowych LC-LC.
Łatwe i wygodne wyciąganie
Zbudowane z wygodną konfiguracją zatrzaskową, złącza LC-LC są wyposażone w mechanizmy blokujące podobne do wypustki ustalającej złącza RJ45. Teraz łatwo jest podłączyć i odłączyć złącze od urządzenia. Wypustki blokujące są formowane wtryskowo-, co zapewnia większą trwałość i odporność na rozciąganie, naprężenia, zaczepienia i uderzenia podczas instalacji okablowania i konserwacji.
Bezpieczny i przetestowany zespół światłowodów z niską stratą wtrąceniową
Nasze kable krosowe są w 100% sprawdzane i testowane optycznie, aby zapewnić niską tłumienność wtrąceniową nieprzekraczającą 0,02 dB.
Aplikacje
W przypadku wdrożeń światłowodowych-do--domu terminal linii optycznej (OLT) często jest dostarczany z wypolerowanymi portami APC-w celu zminimalizowania odbić wstecznych na łączach PON, podczas gdy dystrybucyjne panele krosowe mogą zachować interfejsy UPC. Ta polska zworka światłowodowa LC APC-na-UPC-hybrydową łączy obie strony bez konieczności konwersji adaptera, redukując liczbę punktów połączeń i potencjalną degradację sygnału w biurze centralnym. Aby zapoznać się z pasującymi komponentami pasywnymi po stronie dystrybucji, zobacz naszą ofertęAdaptery światłowodowe LC duplex do montażu paneli krosowych.
Sprzęt stacji czołowej telewizji kablowej wykorzystuje połączenia-z niskim odbiciem wstecznym, aby chronić źródła laserowe przed odbitą mocą optyczną. Zastosowanie kabla pomostowego APC-do-UPC pomiędzy nadajnikiem stacji czołowej (port APC) a urządzeniami monitorującymi lub rozdzielającymi (porty UPC) pozwala zachować integralność sygnału w analogowym i cyfrowym łańcuchu dystrybucji wideo.
Operatorzy telekomunikacyjni obsługujący infrastrukturę-generacji mieszanej często spotykają się z liniami miejskimi zakończonymi-APC obok paneli krosowych UPC. Jednomodowy hybrydowy-polski kabel krosowy LC do zastosowań krzyżowych-telekomunikacyjnych eliminuje potrzebę stosowania oddzielnych zworek APC i UPC parowanych za pomocą adaptera-średniorozpiętości, upraszczając zarządzanie kablami w gęstych ramach ODF.
Sprzęt do testów optycznych, taki jak OTDR i mierniki mocy optycznej, może wykorzystywać porty referencyjne APC lub UPC, w zależności od specyfikacji producenta. Posiadanie kabla światłowodowego klasy testowej LC APC na LC UPC-w zestawie narzędzi terenowych umożliwia technikom wykonywanie pomiarów strat wtrąceniowych i strat odbiciowych w obu polskich standardach bez konieczności wymiany adapterów.
Podczas izolowania usterek w pasywnej sieci optycznej technicy często muszą łączyć wyjścia rozdzielacza z terminatorem APC-a testowymi punktami dostępu-wyposażonymi w UPC. Fabrycznie przetestowana-hybrydowa-polska zworka duplex do konserwacji PON zapewnia, że dokładność pomiaru nie zostanie pogorszona przez improwizowane układanie adapterów.
Często zadawane pytania

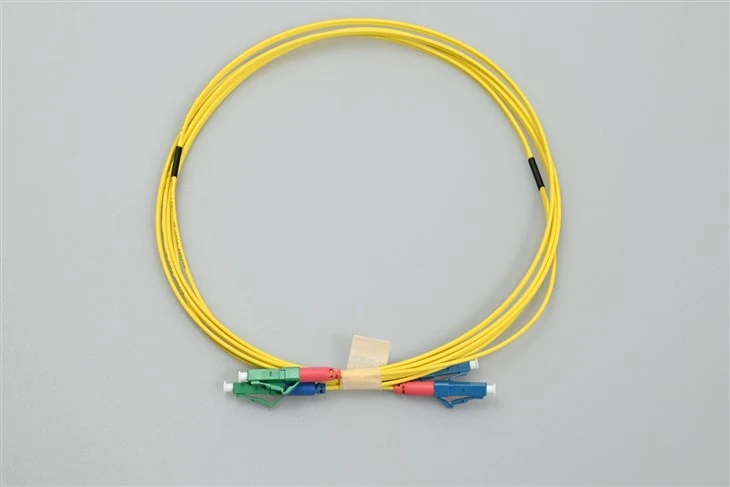

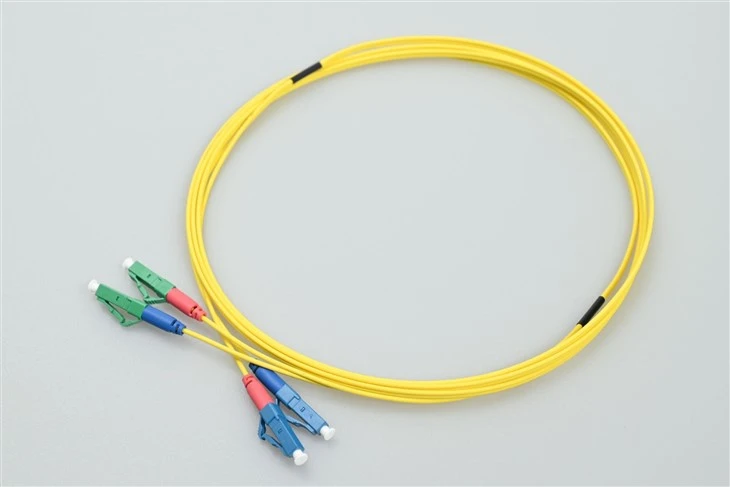

P1: Czym różni się hybrydowy-polski kabel krosowy LC APC na LC UPC od standardowej zworki LC-LC?
Odp.: Standardowy kabel krosowy LC-LC ma ten sam typ polerowania na obu końcach-zarówno APC, jak i oba UPC. Ta hybrydowa-polska wersja zakończona jest jednym końcem tulejką APC pod kątem 8- (strata odbiciowa większa lub równa 60 dB), a drugi koniec tulejką UPC w kształcie kopuły (strata odbiciowa większa lub równa 50 dB). Jest przeznaczony-do łączenia sprzętu wymagającego różnych polskich standardów, eliminując potrzebę stosowania adaptera średniej rozpiętości między dwoma oddzielnymi kablami. Aby zapoznać się ze szczegółowym zestawieniem wyników poszczególnych klas lakieru, zapoznaj się z naszym przewodnikiem na tematTypy polskich złączy światłowodowych PC, UPC i APC oraz różnice w stratach odbiciowych.
P2: Czy mogę podłączyć końcówkę APC do adaptera UPC i odwrotnie?

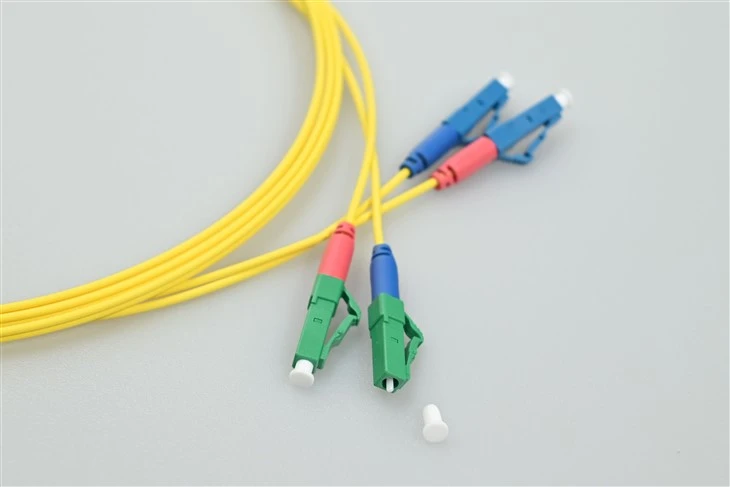

O: Nie. Tuleja APC ma zakrzywioną powierzchnię, która nie będzie prawidłowo przylegać do płaskiej tulejki UPC. Niedopasowany typ pasty do polerowania w adapterze powoduje powstanie szczeliny powietrznej, która radykalnie zwiększa tłumienie wtrąceniowe i może uszkodzić obie-powierzchnie końcowe tulejek. Zawsze podłączaj zielone złącze APC do adaptera APC-z kluczem, a niebieskie złącze UPC do adaptera UPC.
P3: Dlaczego strona APC osiąga wyższą stratę na powrocie niż strona UPC?
Odp.: Kąt 8-stopni na tulejce APC odbija światło resztkowe od rdzenia światłowodu pod pewnym kątem, zapobiegając jego przemieszczaniu się z powrotem w kierunku źródła. Strona UPC wykorzystuje zakrzywioną-fizyczną powłokę kontaktową, która odbija niewielką ilość światła bezpośrednio z powrotem wzdłuż osi włókna. W przypadku zastosowań wrażliwych na odbicia wsteczne,-takich jak RF-na-fibry światłowodowej lub analogowej telewizji kablowej, koniec APC powinien być skierowany w stronę źródła lasera.
P4: Czy ten kabel dupleksowy jest dostępny w wersji simpleksowej lub niestandardowej?
O: Tak. Chociaż standardowa konfiguracja to 2-włóknowy duplex z żółtą osłoną LSZH o grubości 2,0 mm, istnieje możliwość zamówienia wersji simplex, alternatywnych średnic płaszcza (0,9 mm lub 3,0 mm) i określonych długości kabli. Jeśli nie masz pewności, czy simplex czy duplex będzie odpowiedni dla Twojej aplikacji, zapoznaj się z naszym artykułem na tematróżnica między kablami światłowodowymi simplex i duplexwyjaśnia, kiedy każda konfiguracja jest właściwym wyborem. Skontaktuj się z naszym zespołem, przedstawiając specyfikacje projektu, aby uzyskać niestandardową wycenę jednomodowego kabla światłowodowego LC APC-UPC.
P5: Jakie opcje materiału kurtki są dostępne w przypadku tego hybrydowego-polskiego swetra?
Odp.: Domyślną kurtką jest LSZH (Low Smoke Zero Halogen), odpowiednia do pomieszczeń wewnętrznych i pionów. Wersje z płaszczem-PVC są również dostępne do instalacji-ogólnego przeznaczenia, gdzie wymagania przepisów przeciwpożarowych są mniej restrykcyjne. Przy składaniu zamówienia zbiorczego na kable krosowe typu APC-do-UPC należy podać preferowany typ osłony.
P6: Jak wyczyścić złącza przed instalacją?
Odp.: Użyj pióra czyszczącego do włókien z jednym{{0}kliknięciem, dopasowanego do rozmiaru tulejki LC 1,25 mm. Oczyść końcówki APC i UPC oddzielnie.-Zakrzywiona końcówka APC-wymaga narzędzia czyszczącego przystosowanego do tulejek kątowych, aby zapewnić pełny kontakt z polerowaną powierzchnią. Przed połączeniem sprawdź oba złącza pod mikroskopem światłowodowym, aby upewnić się, że nie pozostały żadne zanieczyszczenia cząstkami stałymi. Pełną procedurę-po-kroku znajdziesz w naszym artykule na tematjak oczyścić powierzchnie końcowe patchcordu światłowodowego przed połączeniem.
