Typowe typy złączy światłowodowych obejmują:

BikonicznyZłącza mają precyzyjnie zwężane końce, co zapewnia niskie tłumienie wtrąceniowe. Ma plastikową formę wypełnioną szkłem i zaczyna się od uformowania włókna w tuleję. Złącza Biconic stają się przestarzałe.

D4 Złącza są wykonane z kompozytowej tulejki ceramicznej z tlenku cyrkonu, co zapewnia trwałość. Posiadają wysokowydajny system mocowania gwintu i kluczowany korpus zapewniający powtarzalność i kompatybilność. Wykorzystuje mniejszą tuleję niż SC lub FC. Złącza D4 były szeroko stosowane w sieciach telekomunikacyjnych w latach 80. i na początku lat 90., ale stają się przestarzałą technologią.

ESCONnazwa wywodzi się od jego zastosowania w interfejsie kanału ESCON firmy IBM. Przypomina złącze FDDI - złącze typu duplex wykorzystujące tulejki 2,5 mm. Główną różnicą jest chowana osłona w przeciwieństwie do osłony stałej. Osłona znajduje się nad tuleją, jest obciążona sprężyną i chowa się. Złącza ESCON służą do podłączenia urządzenia z gniazdka ściennego.

JakiśFClub połączenie stałe, złącze jest wykonane z ceramicznej tulejki wykonanej w całości z tlenku cyrkonu, co zapewnia trwałość. Posiadają wysokowydajny system mocowania gwintu i kluczowany korpus zapewniający powtarzalność i kompatybilność. Stosowane są głównie w światłowodach jednomodowych oraz w telefonach, instrumentach i szybkich łączach komunikacyjnych. Styl jest podobny do złącza ST, ale wykorzystuje połączenie gwintowe, dzięki czemu lepiej nadaje się do środowisk o wysokich wibracjach.

FDDIzłącza zostały zaprojektowane przez ANSI do użytku w sieciach FDDI. Złącze to jest złączem dupleksowym wykorzystującym dwie tulejki 2,5 mm i posiada stałą osłonę nad tulejkami. Złącze to posiada stałą osłonę chroniącą tulejki przed uszkodzeniem. Zwykle służą do podłączenia sprzętu z gniazdka ściennego, ale pozostała część sieci będzie wyposażona w złącza ST lub SC.

LC, znane również jako złącza Lucent, Little Connectors lub Local Connectors, mają precyzyjne tulejki ceramiczne z tlenku cyrkonu polerowanego metodą PC. Mają obudowę typu push-pull RJ45 i zatrzask. Są o połowę mniejsze od standardowych złączy i przypominają mniejszą wersję SC. Konstrukcja ta zwiększa gęstość opakowania o 50% dzięki wąskiej powierzchni i konstrukcji zatrzaskowej typu push/pull. Złącza LC są używane w sieciach prywatnych i publicznych i zyskują na popularności ze względu na ich optyczne zespoły nadajnika/odbiornika o małej obudowie (SFF).

Pętla zwrotnaZłącza są używane w testowaniu systemów nadawczo-odbiorczych. Loopback opisuje sposób kierowania sygnałów elektronicznych z urządzenia źródłowego do końca odbiorczego źródła bez przetwarzania lub modyfikacji. Najlepiej nadaje się do testowania transmisji w infrastrukturze transportowej.

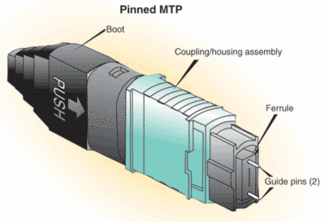

MTP, skrót od Multi-Fiber Push On/Pull Off, złącza są gwintowanymi złączami światłowodowymi. Idealnie nadają się do zastosowań o dużej gęstości. Złącza MTP to nazwa handlowa złączy MT, które składają się z 12 złączy światłowodowych do kabla gumowego. Stosowany jest do wstępnie zakończonych zestawów kabli i systemów okablowania.

TenMT-RJwykorzystuje ferrulę mniejszą niż standardowa MT do utrzymywania dwóch włókien. MT oznacza transfer mechaniczny, a RJ oznacza podnośnik rejestrowy. Wykorzystuje również prasę do zwalniania zatrzasku, podobnego do tego, który można znaleźć w gnieździe modułowym, aby jego obsługa była znajoma. MT-RJ wykorzystują kołki do wyrównania i mają wersję męską i żeńską. Są one wyłącznie wielomodowe i są zakończone metodą wstępnego polerowania/łączenia.

JakiśMUzłącze to tulejka o średnicy 1,25 mm do kompaktowych wielokrotnych złączy optycznych i mechanizm samopodtrzymujący do zastosowań na płycie montażowej. Te „miniaturowe jednostki” są wykorzystywane w szybkiej transmisji danych, sieciach głosowych, telekomunikacji i zastosowaniach DWDM o dużej gęstości. Złącza MU są bardziej popularne w Japonii.

SClub złącza abonenckie to bardzo precyzyjne tulejki ceramiczne. Posiadają zatrzaskowy mechanizm blokujący zapewniający pewne zatrzaskiwanie. Złącza SC wykorzystują konstrukcję push-pull i mogą być używane w zastosowaniach prostych lub multipleksowych. Mają korpus z kluczem zapewniający powtarzalność i kompatybilność i idealnie nadają się do zastosowań o dużej gęstości. SC nazywane są złączami lokalowymi, ponieważ są używane w instalacjach lokalowych. Mimo że mają kompaktową konstrukcję z twardego plastiku, nie zajmują najmniejszej powierzchni, wymagają 0,378 cali kwadratowych.

SMAzłącza mają tanie wielomodowe sprzęganie z aprobatą do zastosowań wojskowych. SMA, co oznacza Subminiature A, jest złączem mikrofalowym.

STlub Straight Tip, złącza składają się z precyzyjnej tulejki ceramicznej z tlenku cyrkonu. Posiadają łatwy w montażu, jednoczęściowy system mocowania bagnetowego. Można je stosować zarówno do włókien jednomodowych, jak i wielomodowych. Ten typ złącza jest bardzo popularny w zastosowaniach komunikacyjnych, takich jak sieci LAN i systemy CCTV. Złącza ST są również nazywane BFOC (złącze światłowodowe bagnetowe). Mają ceramiczną końcówkę wystającą poza korpus złącza. Jest to również znane jako złącze typu twist-lock typu simplex bagnetowe i wymaga szczególnej ostrożności, ponieważ tuleja nie jest chroniona. Chociaż złącze ST jest nadal popularne w wielu zastosowaniach przemysłowych, traci ono popularność na rzecz bardziej kompaktowych, obsługiwanych kluczem obudów.
