Wprowadzenie produktów

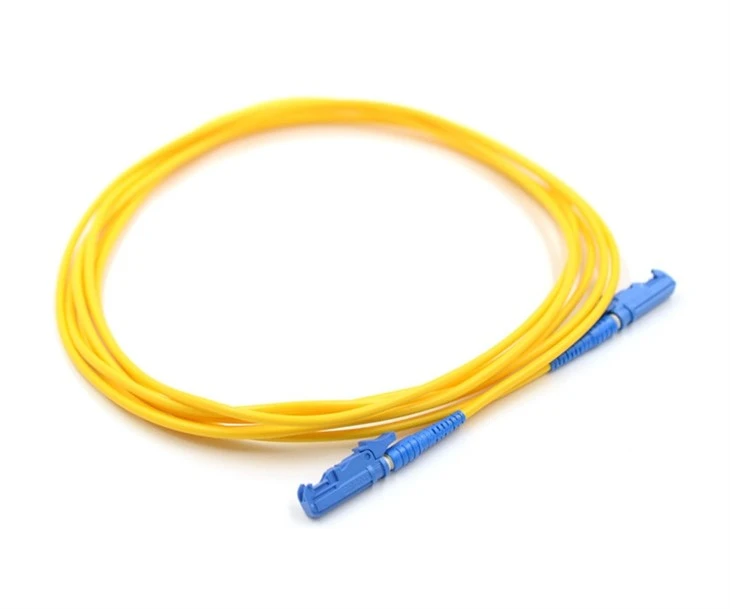

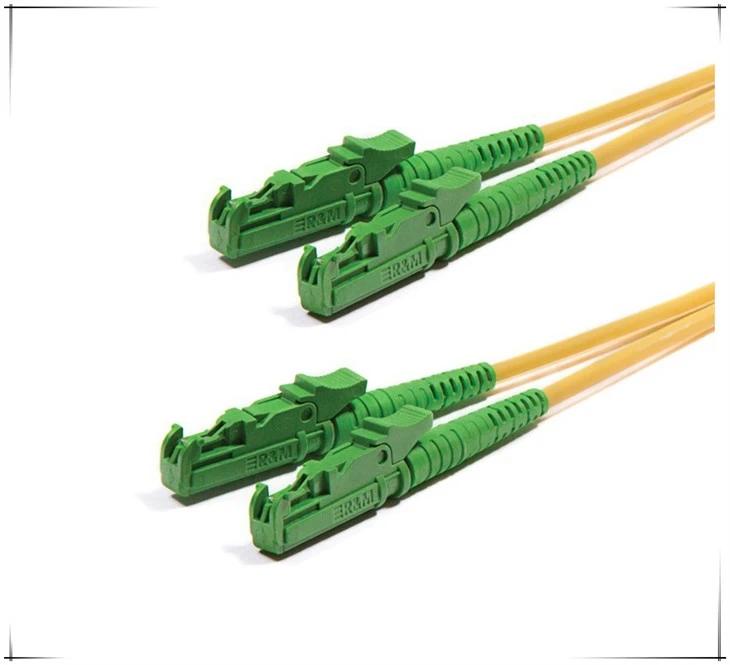

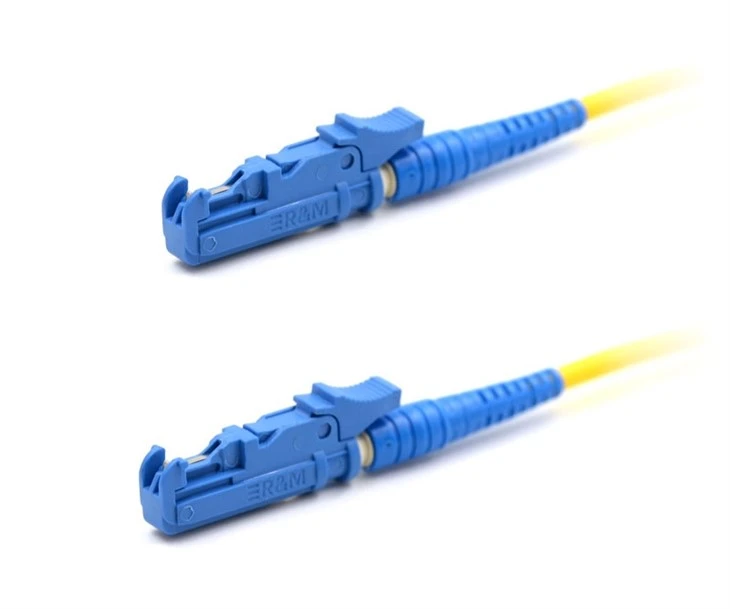

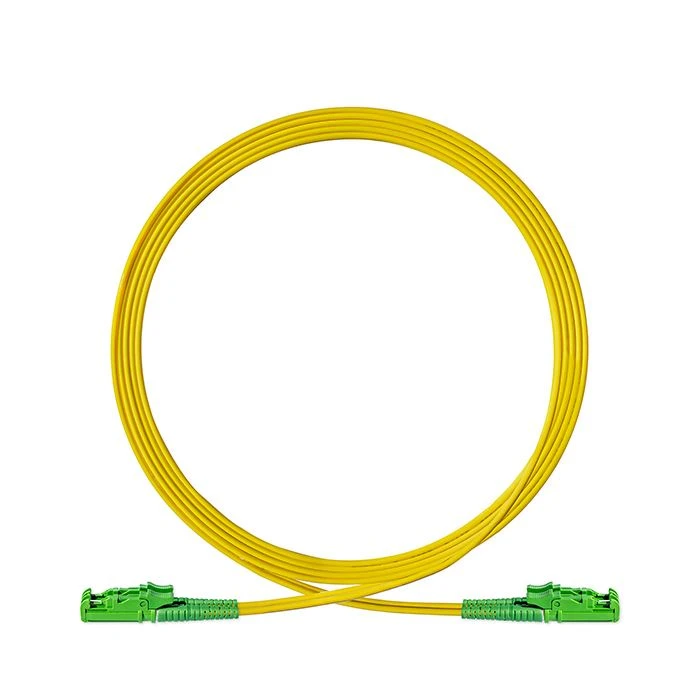

Światłowód E2000zworki prowadząto krótki kabel światłowodowy ze złączami na obu końcach. Kabel ten służy do łączenia dwóch urządzeń lub części sieciowych, takich jak router i przełącznik lub panel krosowy i transceiver. Kable krosowe są dostępne w różnych długościach i typach włókien, takich jak światłowód jednomodowy lub wielomodowy, a złącza mogą być różnego rodzaju, w tym SC, ST, LC i MTP/MPO. Dzięki zastosowaniu tych przewodów możliwe jest szybkie ustanawianie i rozłączanie połączeń pomiędzy elementami sieci, bez konieczności stosowania skomplikowanego okablowania.

Specyfikacja

Złącze A	E2000	Złącze B	E2000
Tryb światłowodowy	9/125 μm	Liczba włókien	Simpleks
Klasa włókna	G.652D/G.657A2	Minimalny promień zgięcia	30 mm
Typ polski	UPC/APC	Średnica kabla	2.0MM
Kurtka kablowa	PCV/LSZH	Kolor kurtki	Żółty
Długość fali	1310nm/1550nm	Trwałość	>1000 razy
Utrata wtrąceniowa	Mniejsze lub równe 0,25 dB	Zamienność	Mniejsze lub równe 0,2 dB
Strata zwrotu	Większy lub równy 55 dB	Wibracja	Mniejsze lub równe 0,2 dB
temperatura robocza	-40~85 stopni	Temperatura przechowywania	-40~85 stopni

Funkcja

Niskie straty wtrąceniowe i odbiciowe:Patchcordy światłowodowe charakteryzują się niskimi stratami wtrąceniowymi i odbiciowymi, co oznacza, że są bardzo wydajne w przesyłaniu danych na duże odległości przy minimalnym szumie i tłumieniu sygnału.

Wysoka przepustowość:Kable krosowe światłowodowe charakteryzują się dużą przepustowością, co czyni je idealnymi do zastosowań związanych z szybką transmisją danych, które wymagają dużej przepustowości do przesyłania danych.

Szeroki zakres zastosowań:Patchcordy światłowodowe znajdują zastosowanie w szerokim zakresie zastosowań, takich jak centra danych, telekomunikacja, sprzęt medyczny, wojsko i lotnictwo oraz automatyka przemysłowa.

Elastyczność:Patchcordy światłowodowe są bardzo elastyczne, co oznacza, że można je łatwo instalować w ciasnych przestrzeniach, w których nie zmieściłyby się tradycyjne kable miedziane.

Trwałość:Kable krosowe światłowodowe są bardzo trwałe i mogą pracować w trudnych warunkach, w tym w wysokich temperaturach, wilgotności i narażeniu na chemikalia.

Łatwa instalacja:Złącza światłowodowych patchcordów są typu plug-and-play, co oznacza, że można je łatwo podłączyć do innych urządzeń, bez konieczności stosowania specjalnych narzędzi i sprzętu.

Ekonomiczne:Patchcordy światłowodowe są ekonomiczne i oferują niższy całkowity koszt posiadania w porównaniu z kablami miedzianymi, zwłaszcza na dużych dystansach.

Aplikacja

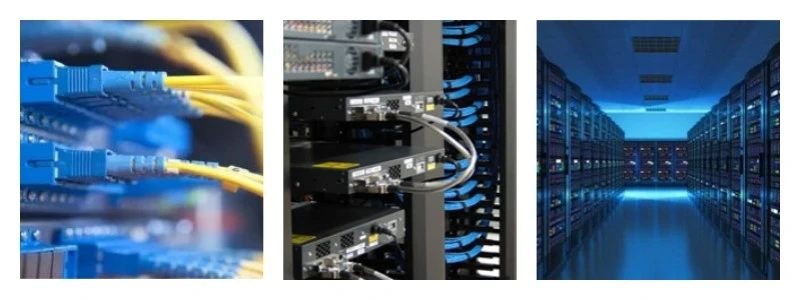

CATV, sprzęt do testowania metra;
Sieci telekomunikacyjne;
Sieci lokalne (LAN);
Sieci rozległe (WAN);
Instalacje lokalowe;
Sieci przetwarzania danych;
Zakończenie aktywnych urządzeń wideo i wojskowych.

FTTX

Kontrola jakości

Pięć testów sprawdzających jakość kabla światłowodowego

Jakość patchcordów światłowodowych wpływa na całe łącze światłowodowe. Każdy kabel światłowodowy musi zostać dokładnie przetestowany przed opuszczeniem fabryki. Jakie zatem testy przeprowadzi producent patchcordów światłowodowych, aby zapewnić wysoką jakość patchcordów?

Aby zapewnić jakość optycznych kabli krosowych, przed opuszczeniem fabryki zazwyczaj przeprowadza się pięć rodzajów testów kontrolnych.

Wykrywanie strat wtrąceniowych/strat odbiciowych kabla światłowodowego

Tłumienie wtrąceniowe i tłumienie odbiciowe to kluczowe parametry wpływające na optyczne kable krosowe. Standard TIA wyraźnie określa, że maksymalna tłumienność wtrąceniowa kabla krosowego wynosi 0,75 dB (czyli dopuszczalna wartość maksymalna).

W przypadku większości kabli światłowodowych dostępnych na rynku normalny zakres tłumienności wtrąceniowej mieści się w przedziale od {{0}},3 dB do 0,5 dB, a zakres niektórych niskich tłumien wtrąceniowych wynosi pomiędzy {{6 }}.15 dB i 0,2 dB. Wartości strat odbiciowych wyrażane są w dB i zwykle są ujemne, więc wyższe wartości są lepsze, a typowe specyfikacje wahają się od -15 do -60 dB.

Zgodnie ze standardami branżowymi, strata odbiciowa polerowanych złączy światłowodowych Ultra PC powinna być większa niż 50 dB, a strata odbiciowa polerowanych złączy światłowodowych jest zwykle większa niż 60 dB. Typ komputera powinien być większy niż 40 dB. W przypadku światłowodu wielomodowego typowe wartości RL mieszczą się w przedziale od 20 do 40 dB.

Wskaźniki zworek ogólnej klasy nośnej są takie, że tłumienie wtrąceniowe jest mniejsze niż 0,3 dB, a tłumienie odbiciowe jest większe niż 45 dB.

Kontrola powierzchni końcowej kabla światłowodowego

Czyszczenie powierzchni czołowej złącza światłowodowego bezpośrednio wpływa na jego działanie. Na przykład zadrapania, wgłębienia, pęknięcia, zanieczyszczenia kurzem itp. na powierzchni czołowej światłowodu spowodują utratę sygnału połączenia, co spowoduje słabą jakość sygnału wejściowego i odbiciowego.

Kontrola interferometru 3D kabla światłowodowego

Testy interferometru 3D służą głównie do testowania geometrii powierzchni czołowej włókna, a parametry obejmują promień krzywizny, przesunięcie wierzchołków, wysokość włókna i tak dalej. Końcową powierzchnię kabla światłowodowego należy zeszlifować w celu uzyskania kulistej powierzchni, ale produkty wytwarzane w rzeczywistym procesie produkcyjnym nie mogą być doskonałe.

Jakie są odpowiednie wartości promienia krzywizny, przesunięcia wierzchołków i wysokości włókna?

Dlatego w normie technicznej określony jest kształt czoła, który uwzględnia promień krzywizny ROC, przesunięcie wierzchołkowe i wysokość włókna.

Zgodnie ze standardami technicznymi organizacji IEC, wartość odniesienia promienia krzywizny ROC wynosi 10 ~ 25 mm dla złącza typu PC, a dla złącza typu APC 5 ~ 15 mm. Przesunięcie wierzchołka odnosi się do przesunięcia pomiędzy wierzchołkiem zakrzywionej powierzchni a osią włókna. Jeżeli przesunięcie wierzchołków jest zbyt duże, odkształcenie powierzchni czołowej wystarczy, aby spowodować fizyczny kontakt pomiędzy włóknami. Dlatego norma techniczna wymaga przesunięcia wierzchołków zworki światłowodowej mniejszego lub równego 50 μm.

Wysokość włókna odnosi się do wysokości powierzchni końcowej włókna w stosunku do powierzchni końcowej tulejki. Powierzchnia końcowa włókna może wystawać ponad powierzchnię końcową tulejki lub może być zagłębiona poniżej powierzchni końcowej tulejki. Zakres wysokości światłowodu określony w normie technicznej wynosi -250~+250nm.

Test wytrzymałości mechanicznej kabla światłowodowego

Na przykład, wykonaj test rozciągania, przetestuj optyczny kabel krosowy pod określoną siłą ciągnącą, aby sprawdzić tłumienie włókna i współczynnik bezpieczeństwa odkształcenia przy wydłużeniu włókna.
