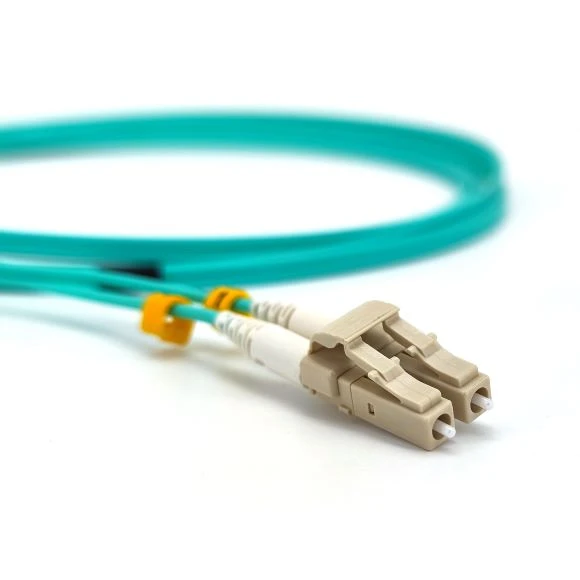

Co to jest kabel krosowy LC LC?
Kabel światłowodowy LC UPC do LC UPC składa się z kabla światłowodowego wyposażonego w osłonę LSZH i wstępnie zakończonego złączami światłowodowymi LC UPC na obu końcach. Złącze światłowodowe typu UPC LC zminimalizuje poziom tłumienności wtrąceniowej dzięki polerowanemu wykończeniu powierzchni.
Nasze kable są w 100% sprawdzane optycznie i testowane pod kątem tłumienności wtrąceniowej.
Specyfikacja
|
Typ złącza |
LC |
|
Rodzaj polerowania |
UPC |
| Typ włókna | Dwupoziomowy LSZH |
| Tryb światłowodowy | Tryb wielu |
|
Tłumienność wtrąceniowa (dB) |
Mniejsze lub równe 0.20 |
| Strata zwrotna (dB) | UPC większy lub równy 50, APC większy lub równy 65 |
|
Temperatura instalacji (stopnie) |
-20 do 70 |
|
Temperatura przechowywania (stopnie) |
-40 do +85 |
Co to jest kabel światłowodowy OM3?
Światłowód OM3 jest rodzajem światłowodu wielomodowego zoptymalizowanego laserowo. Ten typ włókna wykorzystuje laserowe źródło światła VCSEL o długości fali 850 nm, średnica rdzenia wynosi 50 μm, a zewnętrzna powłoka jest w kolorze aquaniebieskim. Jest zwykle stosowany w środowisku okablowania centrów danych i obsługuje transmisję 10G lub nawet szybką transmisję Ethernet 40/100G.
Typy kabli światłowodowych
| Typ włókna | Średnica rdzenia (µm) | Kolor kurtki | Długość fali | Przepełnienie pasma (@850nm) | Efektywna przepustowość (@850nm) | |
|---|---|---|---|---|---|---|
| Wielomodowy | OM1 | 62.5 | Pomarańczowy | 850 nm 1300nm |
500 MHz | – |
| OM2 | 50 | Pomarańczowy | 850 nm 1300nm |
200 MHz | – | |
| Zobacz materiał OM3 | 50 | wodny | 850 nm 1300nm |
1500 MHz | 2000 MHz | |
| Zobacz materiał OM4 | 50 | wodny | 850 nm 1300nm |
3500 MHz | 47000 MHz | |
| Zobacz materiał OM5 | 50 | Limonkowy | 850 nm 953 nm 1300nm |
3500 MHz | 47000 MHz | |
| Tryb pojedyńczy | OS1/OS2 | 8,3 lub 9 | Żółty | 1310nm 1550nm |
– | – |
Prędkości i długości kabli światłowodowych
| Typ włókna | Szybki Ethernet 10/100 | Gigabitowy GbE 10 | Gigabitowy 10GbE | 40 Gigabitów 40 GbE | 100 Gigabitów 100 GbE | 400 Gigabitów 400 GbE | 40-gigabitowy SWDM4 | 100-gigabitowy SWDM4 |
|---|---|---|---|---|---|---|---|---|
| OM1 | 2000m | 275m | 33m | – | – | – | – | – |
| OM2 | 2000m | 550m | 82m | – | – | – | – | – |
| Zobacz materiał OM3 | 2000m | 800m | 300m | 100m | 100m | 70m | 240m | 75m |
| Zobacz materiał OM4 | 2000m | 1100m | 400m | 150m | 150m | 100m | 350m | 100m |
| Zobacz materiał OM5 | 2000m | 1100m | 400m | 150m | 150m | 150m | 440m | 150m |
| OS1/OS2 | 40 km | 100 km | 40 km | 40 km | 40 km | 10 km | – | – |
