Co to jest rozdzielacz światłowodowy?
Rozdzielacz optyczny to urządzenie pasywne, które dzieli sygnały optyczne na wiele części. Stosowany jest głównie w sieciach FTTx/PON do podziału pojedynczego kabla światłowodowego na wiele gałęzi, umożliwiając obsługę wielu użytkowników końcowych, a tym samym zmniejszając obciążenie szkieletowej sieci światłowodowej. Ponadto jest wykorzystywany do konserwacji sieci-zamiejscowych, telewizji kablowej, obwodów bankomatów oraz do dystrybucji sygnału w sieciach lokalnych/metro.
Rozgałęźniki światłowodowe mają zazwyczaj co najmniej 2 porty, a mogą mieć do 128 portów. Dwa najczęściej używane typy to ekonomiczny-tradycyjny rozdzielacz z topionym dwustożkowym stożkiem (FBT) i kompaktowy rozdzielacz z planarnym obwodem fali świetlnej (PLC) o dużej-odpowiedniej gęstości.
Istnieje kilka standardowych średnic włókien optycznych powszechnie stosowanych w splitterach PLC, które są powiązane z zewnętrznymi wymiarami włókien. Typowe średnice włókien obejmują 250 μm, 900 μm i 2 mm. Różne średnice włókien są odpowiednie dla różnych opakowań i zastosowań.

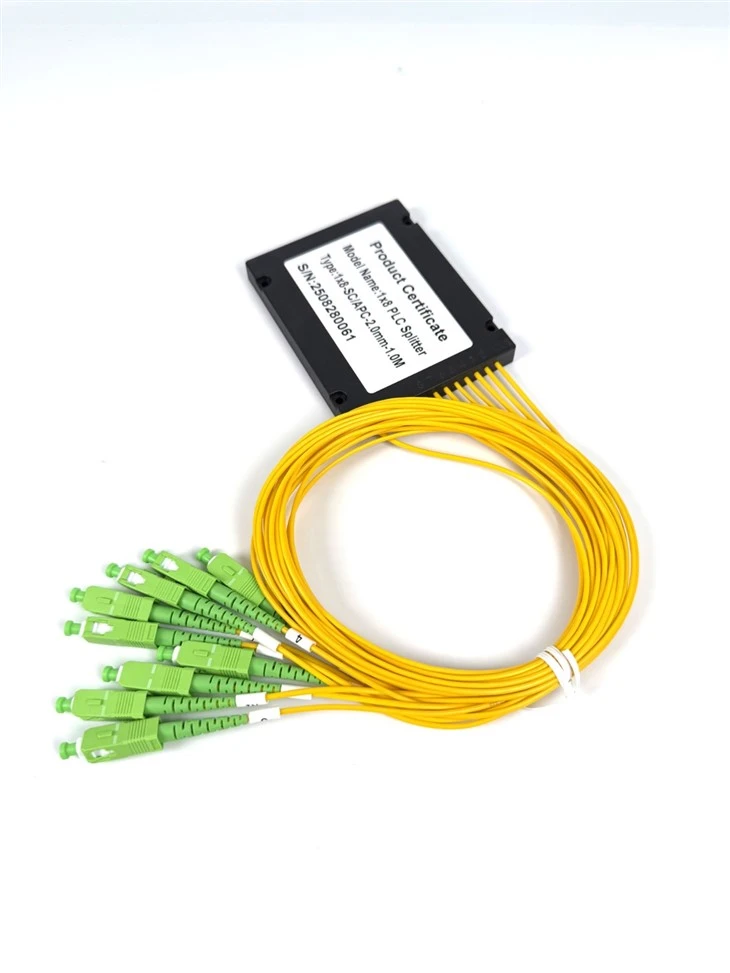

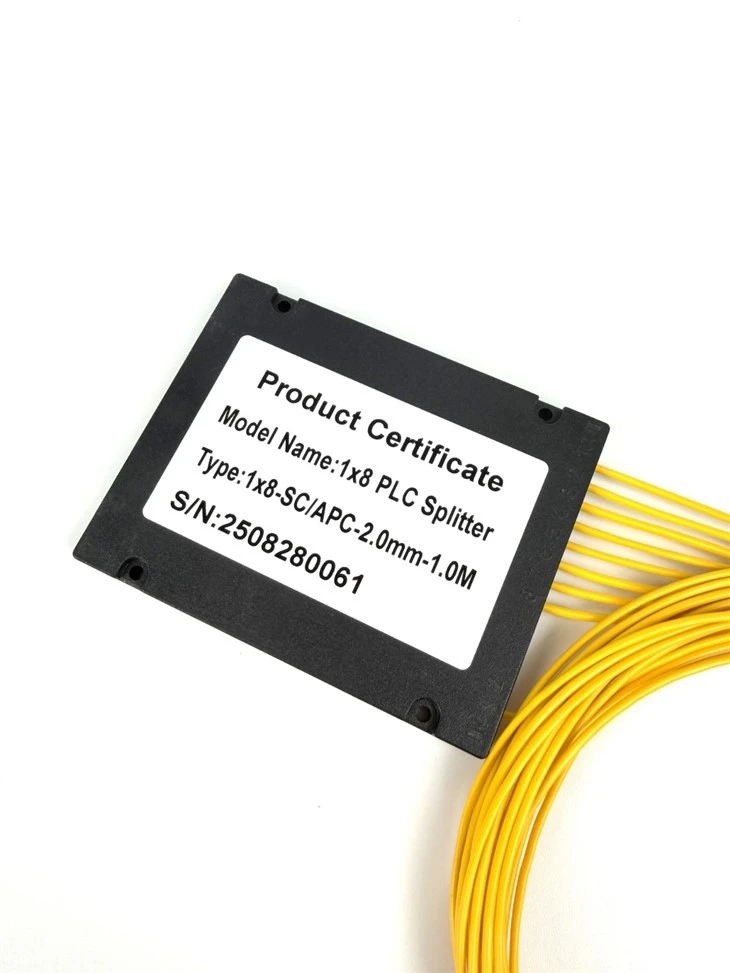

Specyfikacje produktu
|
Styl opakowania |
Moduł ABS |
Typ konfiguracji |
1x8 1x16 1x32 1x64 |
|
Typ włókna |
Jednomodowy G.657A1 |

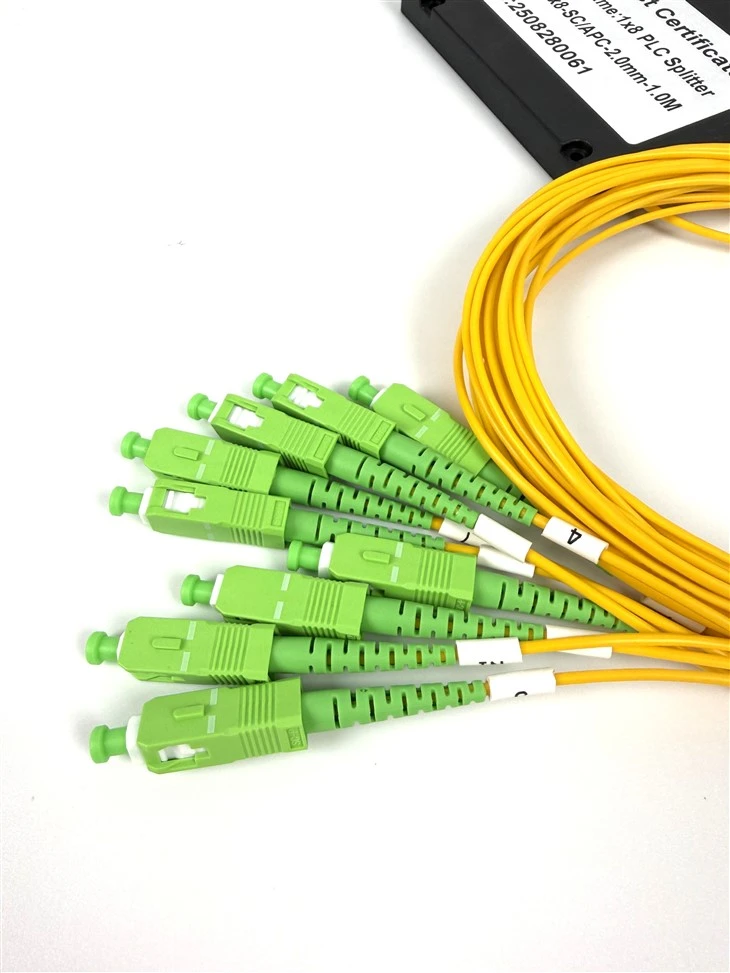

Typ złącza |
SC/APC |
|
Średnica włókna |
2,0 mm |
Długość włókna |
>1m |
|
Utrata wtrąceniowa |
Mniejszy lub równy 17,3 dB |
Strata zwrotu |
Większy lub równy 50 dB |
|
Jednolitość strat |
Mniej niż lub równo 1,5 dB |
Kierunkowość |
Większy lub równy 65 dB |
|
Strata zależna od polaryzacji |
Mniejsze lub równe 0,3 dB |
Strata zależna od temperatury |
Mniej niż lub równo 0,5 dB |
|
Strata zależna od długości fali |
Mniejsze lub równe 0,3 dB |
Przepustowość operacyjna |
1260~1650nm |
|
Temperatura pracy |
-40 ~ 85 stopni |
Temperatura przechowywania |
-40 ~ 85 stopni |
Aplikacja
Rozgałęźniki PLC są szeroko stosowane w sieciach FTTH do dystrybucji sygnałów optycznych z lokalizacji centralnej do wielu domów lub lokalizacji. Poniższy rysunek przedstawia typowe zastosowanie rozdzielacza PLC 1x4. Sygnał optyczny z OLT wchodzi do rozdzielacza PLC pojedynczym włóknem wejściowym. Następnie rozdzielacz PLC równomiernie dzieli przychodzący sygnał optyczny na cztery różne wiązki zgodnie z wcześniej określonym stosunkiem, przy czym każda wiązka przenosi tę samą część wejściowej mocy optycznej. Po rozdzieleniu sygnał optyczny przesyłany jest do czterech niezależnych włókien wyjściowych, które dystrybuują sygnał do czterech różnych użytkowników lub urządzeń
