Jeśli porównujesz złącza światłowodowe APC, UPC i PC, zacznij od najważniejszego rozróżnienia: te terminy opisująkońcówka tulejki-polerowanie powierzchni, a nie zewnętrzną obudowę złącza. LC, SC, FC i ST odnoszą się dofizyczna struktura złącza. APC, UPC i PC odnoszą się do sposobu polerowania końcówki światłowodu wewnątrz tulejki. Dlatego też oznaczenia takie jak SC/APC, LC/UPC czy FC/APC są standardowym - typem złącza, a typ polski to dwie odrębne właściwości połączone w jedną nazwę produktu.
W skrócie: APC (ang. Angled Physical Contact) zapewnia najniższe odbicie wsteczne i jest preferowany w przypadku systemów jednomodowych-wrażliwych na odbicie. UPC (Ultra Physical Contact) zapewnia wysoką wydajność w wielu ogólnych zastosowaniach jednomodowych. PC (kontakt fizyczny) to starsza wersja polska, która w obecnych wdrożeniach została w dużej mierze zastąpiona przez UPC i APC. Złączy APC i UPC nie wolno nigdy bezpośrednio łączyć ze sobą.
Co oznaczają APC, UPC i PC w złączach światłowodowych?
Wszystkie trzy terminy należą do rodziny-złączy styków fizycznych. Różnice sprowadzają się do geometrii-czoła końcowego i wynikającej z tego wydajności optycznej.
PC (kontakt fizyczny)było pierwszym poważnym ulepszeniem w porównaniu z wczesnymi płaskimi-polerowanymi złączami światłowodowymi. Koniec tulejki jest wypolerowany do lekko zakrzywionego kształtu, aby zmniejszyć szczelinę powietrzną pomiędzy dwoma współpracującymi włóknami. Złącza komputerowe zwykle osiągają stratę odbiciową na poziomie około -40 dB. Choć kiedyś PC był powszechny w światłowodach wielomodowych OM1 i OM2, obecnie jest uważany za przestarzałe wykończenie i w nowoczesnych sieciach został w dużej mierze zastąpiony przez UPC i APC. Możesz dowiedzieć się więcej ntogólna struktura złącza światłowodowegoaby zobaczyć, jak konstrukcja tulei wpływa na wydajność.
UPC (kontakt ultrafizyczny)opiera się na konstrukcji komputera PC i ma bardziej wyrafinowaną powierzchnię-w kształcie kopuły-. Węższa krzywizna zapewnia lepsze wyrównanie rdzenia pomiędzy połączonymi włóknami i poprawia straty odbiciowe do około -50 dB lub więcej. UPC jest najszerzej stosowanym polskim typemświatłowód jednomodowypołączeń w przedsiębiorstwach, centrach danych i ogólnych środowiskach telekomunikacyjnych.
APC (kontakt fizyczny pod kątem)przyjmuje inne podejście. Zamiast płaskiego lub zaokrąglonego wykończenia, powierzchnia końcowa tulei jest polerowana pod kątem 8-stopni. Kąt ten przekierowuje odbite światło do płaszcza światłowodu, a nie z powrotem w stronę źródła światła – to kluczowa zaleta w zastosowaniach, w których odbicie wsteczne może pogorszyć integralność sygnału lub naprężyć sprzęt laserowy. Złącza APC rutynowo osiągają tłumienie odbicia na poziomie -60 dB lub wyższym (patrzPrzegląd złączy APC firmy Fluke Networksw celu uzyskania szczegółów technicznych). TheZłącze SC/APCjest jednym z najpowszechniejszych przykładów tego polskiego typu w tej dziedzinie.
APC vs UPC vs PC: najważniejsze różnice w skrócie
| Typ polski | Zakończ-geometrię twarzy | Typowa strata zwrotu | Identyfikacja Wizualna | Podstawowe zastosowania |
|---|---|---|---|---|
| APC | Powierzchnia nachylona pod kątem 8 stopni | ≈ −60 dB lub lepiej | Korpus złącza w kolorze zielonym | PON/FTTx, WDM, wideo RF przez światłowód, CATV |
| UPC | Kopułkowy-kształt,-ultrapolerowany | ≈ −50 dB lub lepiej | Korpus złącza w kolorze niebieskim | Ogólne krosowanie jednomodowe, korporacyjna sieć LAN, systemy cyfrowe |
| komputer | Lekko zakrzywiony (starsze wykończenie) | ≈ −40 dB | Różny (beżowy dla wielomodowego, niebieski dla jednomodowego) | Starsze instalacje, starszy sprzęt wielomodowy |
Uwaga: Dokładne wartości strat odbiciowych różnią się w zależności od jakości złącza, producenta i warunków testowych. Powyższe liczby odzwierciedlają powszechnie cytowane odniesienia branżowe ze źródeł, w tymSieci Flukeoraz Stowarzyszenie Światłowodowe (FOA). Telcordia GR-326-CORE zapewnia formalne wymagania testowe dotyczące wydajności złącza jednomodowego.

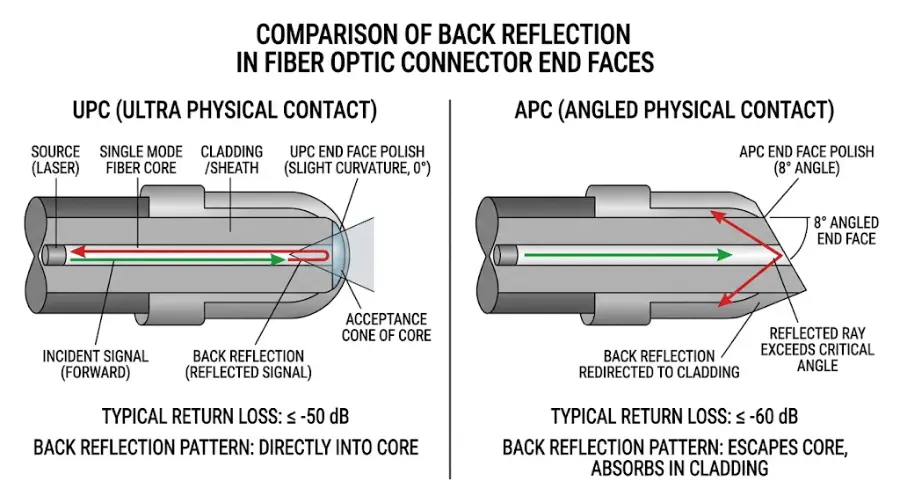

APC vs UPC: utrata zwrotu i odbicie wsteczne
Strata odbiciowa - ilość światła odbitego z powrotem w kierunku źródła na połączonym połączeniu - to najbardziej znacząca praktyczna różnica między złączami APC i UPC. To jest powód, dla którego inżynierowie wybierają jeden środek do polerowania, a nie drugi.
Dzięki złączu UPC odbite światło wędruje prosto przez rdzeń światłowodu w stronę lasera lub nadajnika. W przypadku wielu cyfrowych łączy jednomodowych uzyskany współczynnik odbicia (około -50 dB) jest możliwy do opanowania. Jednak w systemach przesyłających sygnały analogowe, działających na wyższych długościach fal optycznych (powyżej 1500 nm) lub obsługujących ruch w górę i w dół przez współdzielony światłowód -, np. w architekturach PON i WDM -, nawet niewielkie odbicie wsteczne może spowodować mierzalną degradację sygnału.
Złącza APC rozwiązują ten problem, kierując odbite światło z dala od rdzenia i do płaszcza, dzięki kątowi czołowemu wynoszącemu 8-stopni-. Rezultatem jest tłumienie sygnału zwrotnego na poziomie -60 dB lub więcej, co stanowi poprawę o rząd-wielkości w porównaniu z UPC w skali logarytmicznej. Dlatego właśnie APC jest standardowym wyborem dlaElementy pasywne FTTH, nakładki wideo RF i projekty pasywnych optycznych sieci LAN.
Na przykład w typowym panelu dystrybucyjnym FTTH wiele portów rozdzielacza pozostaje niepodłączonych do czasu aktywacji usługi abonenckiej. Niepołączone złącze UPC może generować straty odbiciowe rzędu -14 dB, podczas gdy niepołączone złącze APC nadal utrzymuje współczynnik odbicia poniżej -50 dB. Jest to główny powód, dla którego dostawcy usług standaryzują technologię APC w przypadku wdrożeń zewnętrznych i PON.
Tłumienie wtrąceniowe APC vs UPC: częste nieporozumienie
Często zakłada się, że złącza APC zawsze powodują mniejsze straty wtrąceniowe niż UPC. W praktyce nie jest to do końca w porządku. Wczesne projekty APC rzeczywiście charakteryzowały się większymi tłumiennościami wtrąceniowymi ze względu na wyzwania związane z wyrównaniem nachylonego interfejsu. Jednak nowoczesne procesy produkcyjne skutecznie wypełniły tę lukę. - Obecne złącza APC i UPC od dostawców wysokiej jakości osiągają typowe tłumienie wtrąceniowe w zakresie od 0,14 dB do 0,18 dB.
Znaczącym wyróżnikiem jest współczynnik odbicia, a nie tłumienie wtrąceniowe. Jeśli Twojebudżet łączajest zbudowany w oparciu o wymagania dotyczące strat odbiciowych (jak w systemach PON, CATV lub WDM), APC jest bezpieczniejszym wyborem. Jeśli łącze jest prostym, cyfrowym połączeniem jednomodowym bez niezwykłej czułości współczynnika odbicia, UPC będzie dobrze działać.
Kodowanie kolorami: zielone i niebieskie złącza światłowodowe
Identyfikacja pola opiera się w dużej mierze na kolorze. Zgodnie ze standardem TIA-568,Złącza APC wykorzystują kolor zielonyciało lub but, podczas gdyZłącza UPC wykorzystują kolor niebieski. Ta konwencja ma zastosowanie w całym krajuZłącza SC, Złącza LC, Złącza FCi związane z nimiadapteryIkable krosowe.
Nauczenie instalatorów i techników prostej zasady - łączenie zielonego z zielonym, niebieskiego z niebieskim - to jeden z najskuteczniejszych sposobów zapobiegania błędom niedopasowania w terenie. Podczas pracy zZłącza MPO/MTP, wskazówki kolorystyczne są mniej wiarygodne, dlatego zawsze sprawdzaj oznaczenia na etykiecie pod kątem „MPO/UPC” lub „MPO/APC”.
Czy można połączyć APC z UPC?
Dlaczego bezpośrednie krycie jest niedopuszczalne
Nie. Złącza APC i UPC nie mogą być bezpośrednio łączone. Kątowa powierzchnia czołowa APC i zaokrąglona powierzchnia czołowa UPC nie będą prawidłowo ustawione -, rdzenie światłowodowe nie trafiają w siebie, co powoduje bardzo duże tłumienie wtrąceniowe i potencjalnie trwałe fizyczne uszkodzenie powierzchni czołowej. Sieci Flukestwierdza wyraźnieże próba połączenia tych dwóch typów może spowodować uszkodzenie złącza i podłączonego urządzenia nadawczo-odbiorczego. Nawet jeśli technik będzie w stanie fizycznie wcisnąć złącze SC/APC do adaptera SC/UPC, efektem optycznym będzie nieprawidłowe połączenie.
Co zrobić, gdy trzeba połączyć APC i UPC
Jeśli projekt rzeczywiście wymaga podłączenia strony zakończonej-APC do strony zakończonej-UPC, użyj specjalnie-zbudowanegohybrydowy kabel krosowyktóry ma złącze APC na jednym końcu i złącze UPC na drugim. Te przewody są-fabrycznie zmontowane w taki sposób, że polerowanie następuje na wewnętrznym splocie lub na dalszym złączu, - nigdy na pasującym interfejsie. Fluke Networks wspomina o hybrydowych kablach UPC-do-APC w ramach odpowiednich konfiguracji testowych dla łączy z certyfikatem APC-.
Zasada jest prosta: dopasuj wykończenie złącza do interfejsu adaptera lub portu. Z rozwiązania hybrydowego korzystaj tylko wtedy, gdy projekt systemu wyraźnie przewiduje przejście na język polski.
Kiedy wybrać złącza APC
APC jest preferowanym środkiem polerskim, gdy aplikacja jest wrażliwa na odbicia wsteczne. Konkretne przypadki użycia obejmują:
Wdrożenia pasywnych sieci optycznych (PON) i światłowodów-do--domu (FTTH), gdzieSplittery PLCutwórz wiele otwartych portów złączy, które wymagają niskiego współczynnika odbicia, nawet jeśli nie są połączone. Systemy multipleksowania z podziałem{{1} długości fali (WDM), w których wiele sygnałów dzieli jedno włókno, a światło odbite z jednego kanału może zakłócać inne. Wideo RF przez światłowód i dystrybucję CATV, gdzie sygnały analogowe są szczególnie podatne na szum-indukowany odbiciami. Dowolny projekt łącza z wieloma połączeniami w krótkim okresie jednomodowym, w którym mogą się kumulować odbicia.
W praktyce, jeśli patchujesz port rozdzielacza PON w FTTHskrzynka zaciskowa, cała ścieżka - od OLT do ONU - zwykle wykorzystuje w całości złącza SC/APC lub LC/APC.
Kiedy złącza UPC są właściwym wyborem
Złącza UPC dobrze sprawdzają się w przypadku ogólnego-stosowania połączeń jednomodowych w środowiskach, w których odbicie wsteczne nie jest dominującym problemem projektowym. Typowymi przykładami są korporacyjne łącza światłowodowe LAN, standardowe połączenia między centrami danych (Ethernet od 1 G do 400 G), systemy dystrybucji telewizji cyfrowej i telefonii oraz panele krosownicze w-laboratoriach testowych.
Większość transceiverów SFP, SFP+ i QSFP z gniazdami LC jest przeznaczona do polerowanych kabli krosowych UPC-. O ile transceiver lub port nie są specjalnie oznaczone dla APC, UPC jest domyślnym założeniem dla cyfrowej optyki Ethernet.
Gdzie nadal pojawiają się złącza komputera PC
Polskie PC to w dużej mierze temat przestarzały. Nadal możesz go spotkać w starszym sprzęcie wielomodowym OM1/OM2, w starszej infrastrukturze telekomunikacyjnej zainstalowanej zanim UPC stał się domyślnym rozwiązaniem lub w dokumentacji i specyfikacjach odnoszących się do starszych standardów światłowodów.
W przypadku nowych wdrożeń rzadko istnieje powód, aby wybierać komputer PC zamiast UPC. Jednakże znajomość komputerów PC pozostaje cenna dla każdego, kto zajmuje się konserwacją lub modernizacją zakładów światłowodowych na terenach zdegradowanych. - Jeśli na istniejącym panelu znajdziesz beżowe lub starsze-złącza, prawdopodobnym kandydatem będzie PC.
Jak wybrać odpowiednie złącze światłowodowe Polskie
Krok 1: Sprawdź interfejs sprzętu
Zacznij od tego, czego wymaga port, transceiver, adapter lub gniazdko. Jeśli urządzenie określa APC, użyj APC. Jeśli określono UPC, użyj UPC. Nigdy nie próbuj „uaktualniać”, przypuszczając, że połączenie innego typu polskiego - bezpośredniego APC-z-UPC spowoduje problemy.
Krok 2: Określ, czy łącze jest-wrażliwe na odbicie
Zapytaj, czy światło odbite ma znaczenie w Twojej aplikacji. Jeśli łącze jest częścią systemu PON, FTTx, WDM lub-wideo-RF-przez-fibre, APC jest prawie zawsze poprawną odpowiedzią. Jeśli jest to standardowe cyfrowe połączenie jednomodowe bez nietypowych ograniczeń współczynnika odbicia, zazwyczaj wystarczające jest UPC.
Krok 3: Standaryzacja w całym łączu
Nie mieszaj typów past polerskich po jednym patchcordzie na raz. Standaryzuj dopracowanie całej ścieżki połączenia - od panelu krosowego, poprzez każdą zworkę i warkocz, aż do-odległego urządzenia końcowego. Konsekwentne stosowanie kodowania kolorami (zielony dla APC, niebieski dla UPC) radykalnie zmniejsza liczbę błędów instalacji podczas przenoszenia, dodawania i zmian.
Krok 4: Sprawdź przed instalacją i testowaniem
Przed certyfikacją łącza upewnij się, że Twój sprzęt testowy jest zgodny z typem polskim. Testowanie APC zazwyczaj wymaga testowych przewodów referencyjnych zgodnych z APC-, końcówek sond inspekcyjnych APC i adapterów APC. Sieci Flukedokumentów, że końcówek inspekcyjnych UPC nie można używać do oglądania powierzchni czołowych APC- powierzchnia zakrzywiona wymaga pasującej geometrii sondy. Upewnij się, że Twojenarzędzia do czyszczenia i kontrolisą odpowiednie dla używanego rodzaju pasty polerskiej.
SC/APC kontra SC/UPC: praktyczny przykład
Złącze SC jest jednym z najpowszechniejszych elementów w sieciach światłowodowych, a we wdrożeniach opartych na SC-często pojawia się decyzja APC-w porównaniu-UPC. JakiśSzybkie złącze SC/APCto standardowy wybór w przypadku zakończenia kabla przyłączeniowego FTTH - zielona obudowa natychmiast sygnalizuje, że instalator pracuje w-standaryzowanym systemie PON firmy APC. JakiśSzybkie złącze SC/UPCz drugiej strony nadaje się do ogólnego-stosowania łatek jednomodowych, gdzie sieć nie wymaga współczynnika odbicia-klasy APC.
Przy zamawianiu SCwarkocze, kable krosowe, Lubadaptery, zawsze określ wyraźnie typ polskiego. Niedopasowanie pomiędzy pigtailem SC/APC a adapterem SC/UPC jest jednym z najczęstszych błędów pola - i którym najłatwiej jest zapobiec -.
Typowe błędy, których należy unikać
Mylący typ złącza z typem polskim.
LC i SC opisują fizyczną obudowę. APC i UPC opisują wykończenie tulei. Odpowiadają na różne pytania i muszą być określone niezależnie.
Zakładając, że APC jest ogólnie lepszy.
APC zapewnia lepszą utratę sygnału zwrotnego, ale to nie znaczy, że każde łącze jednomodowe tego potrzebuje. W przypadku wielu cyfrowych łączy Ethernet UPC zapewnia doskonałą wydajność przy mniejszej złożoności. Wybierz na podstawie zastosowania, a nie ogólnych założeń.
Łączenie zielonych złączy z niebieskimi złączami.
Jest to błąd pola, który powoduje duże straty, awarie połączeń i potencjalne fizyczne uszkodzenie powierzchni czołowej złącza. Zawsze dopasowuj kolor zielony do zielonego i niebieski do niebieskiego.
Pominięcie kompatybilności sprzętu testowego.
Jeśli certyfikujesz łącze APC, testuj kable referencyjne, adaptery inarzędzia inspekcyjnewszystkie muszą pasować do lakieru APC. Używanie przewodów testowych UPC na łączu APC wprowadza błędy pomiarowe i może uszkodzić złącza referencyjne.
Ignorowanie współczynnika odbicia złącza niepołączonego.
W architekturach PON nieużywane porty rozdzielacza są znaczącym źródłem odbicia wstecznego, jeśli są zakończone złączami UPC. Złącza APC zachowują niski współczynnik odbicia nawet wtedy, gdy nie są połączone. - to kluczowa zaleta w przypadku sieci, które skalują się poprzez aktywację portów w miarę upływu czasu.
Często zadawane pytania
Czy APC jest lepszy od UPC?
Nie powszechnie. APC zapewnia doskonałe tłumienie sygnału zwrotnego i jest preferowanym wyborem w przypadku-wrażliwych na odbicia systemów jednomodowych, takich jak PON, WDM i wideo RF. UPC pozostaje silną, szeroko stosowaną opcją w wielu ogólnych zastosowaniach jednomodowych, gdzie nie jest wymagana ekstremalna kontrola współczynnika odbicia.
Czy mogę podłączyć złącze APC do adaptera UPC?
Nie powinieneś. Bezpośrednie połączenie APC z UPC powoduje słabą wydajność optyczną i może trwale uszkodzić powierzchnię czołową złącza. Jeśli chcesz połączyć dwa typy polerowania, użyj aspecjalnie-zbudowany hybrydowy kabel krosowy.
Jakiego koloru jest APC czy UPC?
Złącza APC są zazwyczaj zielone. Złącza UPC są zazwyczaj niebieskie. Ta konwencja kolorów jest zgodna ze standardami TIA-568 i ma zastosowanie do korpusów złączy, osłon i adapterów.
Co oznacza PC w złączach światłowodowych?
PC oznacza kontakt fizyczny. Jest to starszy styl polerowania tulei z lekko zakrzywioną powierzchnią czołową. Komputery PC zostały w dużej mierze zastąpione przez UPC i APC we współczesnych wdrożeniach światłowodów, chociaż nadal pojawiają się w starszym sprzęcie.
Czy APC zawsze ma mniejsze tłumienie wtrąceniowe niż UPC?
Nie. Nowoczesne złącza APC i UPC od wysokiej jakości producentów osiągają porównywalne tłumienie wtrąceniowe, zwykle od 0,14 do 0,18 dB. Ważnym rozróżnieniem jest utrata odbicia (odbicie), w przypadku której APC znacznie przewyższa UPC.
Kiedy należy używać hybrydowego kabla połączeniowego APC-do-UPC?
Tylko wtedy, gdy projekt systemu rzeczywiście wymaga połączenia interfejsu APC z jednej strony i interfejsu UPC z drugiej. Nigdy nie twórz tego przejścia, wpychając różne złącza do wspólnego adaptera.
Czy złączy APC można używać ze światłowodami wielomodowymi?
W praktyce APC jest używany prawie wyłącznieświatłowód jednomodowy. W systemach wielomodowych zazwyczaj wykorzystuje się złącza UPC lub PC, ponieważ aplikacje wielomodowe są mniej wrażliwe na odbicia wsteczne, a kąt 8 stopni powoduje złożoność dopasowania, która nie zapewnia rzeczywistych korzyści w przypadku transmisji wielomodowej.
Szybka lista kontrolna kupującego
Przed złożeniem zamówienia na złącze, kabel krosowy lub pigtail, wykonaj następujące kontrole:
Potwierdź typ portu na obu końcach łącza -, czy to APC czy UPC? Określ, czy aplikacja jest-wrażliwa na odbicie (wideo PON, FTTx, WDM, RF). Zapewnij spójny rodzaj polerowania na całej ścieżce połączenia: panele, adaptery, pigtaile i kable krosowe. Sprawdź, czy narzędzia do kontroli i testowania odpowiadają wybranemu lakierowi. Konsekwentnie stosuj kodowanie kolorami - zielony dla APC, niebieski dla UPC - na etykietach, w dokumentacji i podczas instalacji fizycznej.
Przestrzeganie tego schematu pozwala uniknąć najczęstszych i najbardziej kosztownych błędów instalacyjnych. Więcej informacji na temat doboru złączy do konkretnych zastosowań znajdziesz w naszych poradnikachtypy polerowanych złączy światłowodowychIszybkie złącza a łączenie termojądrowe.
