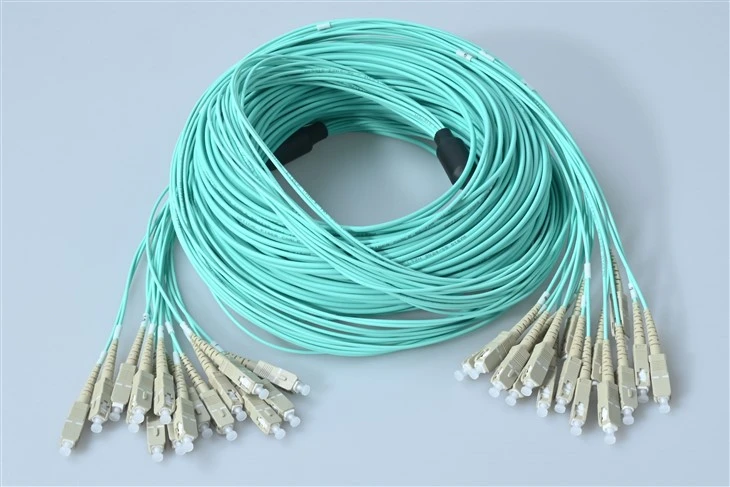

16-żyłowy kabel krosowy SC wielomodowy OM3

Odp.: Świetne pytanie! Sprawa wygląda tak – jeśli używasz 16 włókien, masz dwie możliwości: połączyć 8 kabli dupleksowych lub zastosować pojedynczy zespół 16-rdzeniowych. Podejście wielo-włóknowe wygrywa bez dwóch zdań z kilku powodów. Po pierwsze, zarządzanie kablami staje się znacznie prostsze – jeden kabel do poprowadzenia zamiast ośmiu oddzielnych, które plątają się w ścieżce. Po drugie, oszczędzasz dużo miejsca w szafie-w środowiskach o dużej gęstości. Po trzecie, czas instalacji drastycznie spada — zaobserwowaliśmy, że technicy skrócili czas instalowania poprawek o 60–70% w porównaniu z uruchamianiem pojedynczych dupleksów. Jedyny kompromis? Jeśli problem występuje w jednym włóknie, rozwiązywanie problemów odbywa się w ramach pakietu. Jednak przy tłumieniu wtrąceniowym mniejszym lub równym 0,3 dB na wszystkich 16 rdzeniach awarie są niezwykle rzadkie.

Odp.: To prawdopodobnie najczęstsze pytanie, jakie otrzymujemy! Krótka odpowiedź: w przypadku łączy 10G o długości poniżej 300 metrów OM3 jest idealny – i szczerze mówiąc, pokrywa około 95% wydajności centrum danych. Oto informacja techniczna: OM3 ma efektywną szerokość pasma modalnego wynoszącą 2000 MHz·km przy 850nm, podczas gdy OM4 zwiększa ją do 4700 MHz·km. Co to oznacza praktycznie? OM3 obsługuje 10G do 300 m, 40G do 100 m i 100G do 100 m. OM4 wydłuża te dystanse – 10G do 400m, 40G do 150m, 100G do 150m. Jeśli więc nie korzystasz z dłuższych łączy lub planujesz modernizację 40G/100G w najbliższej przyszłości, OM3 zapewni doskonałą wydajność w lepszej cenie. Obydwa wykorzystują ten sam rdzeń 50/125 μm i płaszcz wodny, dzięki czemu są w pełni kompatybilne z istniejącą infrastrukturą OM3.

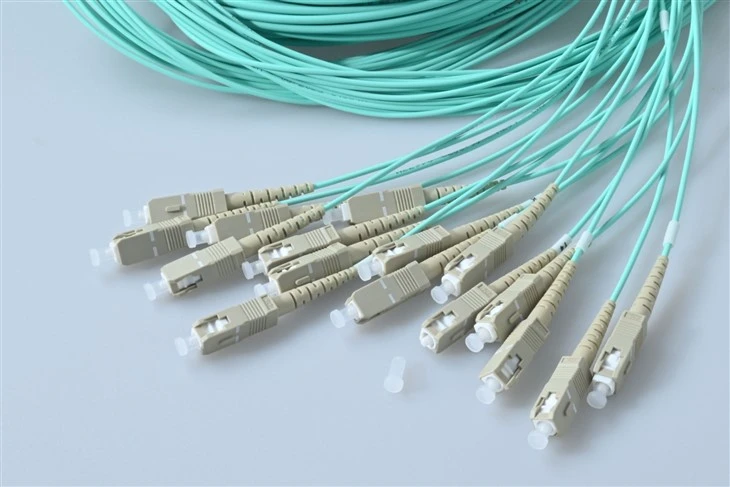

Odp.: Oczywiście – na tym właśnie polega piękno złącza SC! Każde z 16 włókien kończy się standardowym złączem SC, dzięki czemu można je podłączyć bezpośrednio do dowolnego panelu adaptera SC, ODF lub portu sprzętu, który już posiadasz. Mechanizm zatrzaskowy typu push-pull w SC jest identyczny, niezależnie od tego, czy pochodzi z pojedynczego kabla dupleksowego, czy z naszego zestawu 16-żyłowego. Należy pamiętać o jednej rzeczy: upewnij się, że panel krosowy lub układ adaptera może pomieścić 16 portów SC w potrzebnej konfiguracji. Klienci zazwyczaj używają ich z panelami adapterów SC o dużej gęstości, które mieszczą 12 lub 24 porty. Jeśli potrzebujesz pomocy w planowaniu konfiguracji panelu, po prostu skontaktuj się z nami – przeprowadziliśmy setki takich wdrożeń i możemy podzielić się tym, co sprawdza się najlepiej.

Odp.: Nasze 16-żyłowe kable krosowe SC OM3 są testowane pod kątem tłumienia wtrąceniowego mniejszego lub równego 0,3 dB na złącze – to standard branżowy dla zespołów-klasy premium. Przy dwóch złączach na łącze (po jednym na każdym końcu) całkowita utrata złącza jest mniejsza lub równa 0,6 dB. Przy obliczaniu budżetu łącza należy wziąć pod uwagę: tłumienie złącza (0,6 dB), tłumienie światłowodu (3,5 dB/km przy 850 nm dla OM3) i ewentualne punkty splotu. W przypadku typowego łącza 10G o długości 100 m zużywasz może 0,35 dB na sam światłowód plus 0,6 dB na złącza – mieszcząc się w budżecie 2,6 dB, na jaki pozwala 10GBASE-SR. W 100% testujemy każde włókno przed wysyłką i dołączamy raport z testu, dzięki czemu będziesz dokładnie wiedzieć, co otrzymujesz. Żadnych niespodzianek.

Odp.: Dobre myślenie – identyfikacja włókien ma kluczowe znaczenie, gdy masz do czynienia z kablami wielo-włóknowymi! Postępujemy zgodnie ze standardem kodowania kolorami TIA-598, który wykorzystuje określoną sekwencję 12 kolorów (niebieski, pomarańczowy, zielony, brązowy, łupkowy, biały, czerwony, czarny, żółty, fioletowy, różowy, wodny) plus paski dla włókien 13-24. W kablu 16-żyłowym włókna 1-12 mają jednolite kolory, a włókna 13-16 wykorzystują pierwsze cztery kolory z paskiem lub znacznikiem. Każde włókno jest również ponumerowane na odgałęzieniach. Wskazówka dla profesjonalistów: dokumentując instalację, zrób zdjęcie obu końców z widoczną sekwencją kolorów – zaoszczędzisz w ten sposób wiele godzin na rozwiązywaniu problemów. Jeśli potrzebujesz niestandardowego schematu kolorów lub konkretnego oznakowania dla swojej organizacji, możemy to również uwzględnić.

Odp.: Same złącza SC zajmują stosunkowo większą powierzchnię w porównaniu do LC, ale samo włókno jest dość elastyczne. W przypadku naszych kabli wielowłóknowych OM3-minimalny promień zgięcia pod obciążeniem wynosi 10x średnica zewnętrzna kabla, a bez obciążenia około 5x. W przypadku typowego 16-żyłowego kabla dystrybucyjnego po zainstalowaniu wynosi to około 50-60 mm (około 2 cali). Poszczególne odnogi na końcach SC mogą zginać się mocniej – do promienia około 30 mm. O to jednak chodzi: zawsze zostawiaj trochę luzu w punktach przejściowych, zamiast forsować ciasne zakręty. Ciasne zakręty zwiększają tłumienie i z czasem mogą powodować straty-zginania makro. W przypadku zastosowań o naprawdę ograniczonej przestrzeni rozważ naszą opcję światłowodu odpornego na zginanie – obsługuje ona zagięcia o promieniu 7,5 mm bez znaczącego wzrostu strat.
