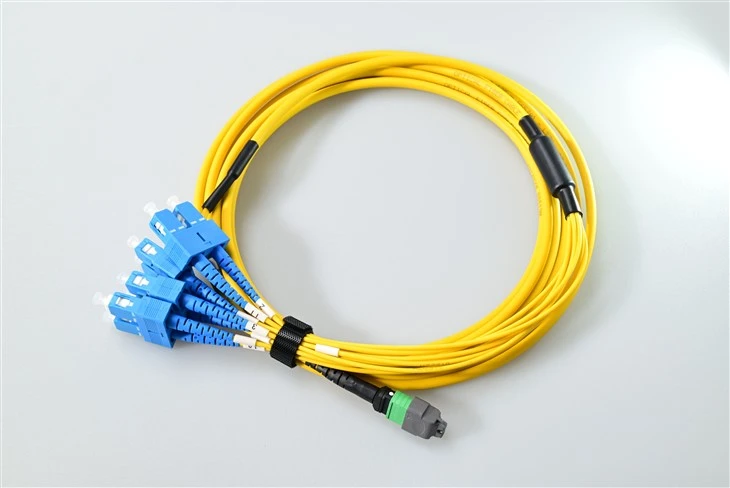

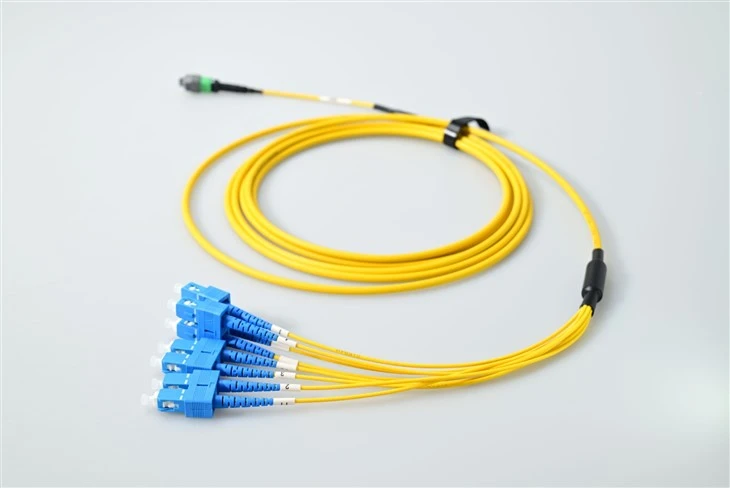

8 kabli światłowodowych CORE SC DO MTP MPO

Odpowiedź: To naprawdę sprowadza się do tego, co już zainstalowałeś. Jeśli pracujesz ze starszym sprzętem lub infrastrukturą standaryzowaną na złączach SC – co było bardzo powszechne w sieciach korporacyjnych i środowiskach telekomunikacyjnych, zanim LC stało się nowym standardem – wówczas przejście z SC na MTP/MPO ma doskonały sens. Klienci modernizowali swoje przełączniki rdzeniowe do transceiverów QSFP 40G lub 100G, ale wszystkie ich istniejące panele krosowe i ciągi światłowodowe to SC. Ten kabel odrywający pozwala wypełnić tę lukę bez zrywania i wymiany wszystkiego. Ponadto złącza SC są bardziej wytrzymałe i łatwiejsze w obsłudze w środowiskach o wysokich-wibracjach lub gdy technicy pracują w rękawiczkach.

O: Zatem wersja o niskich-stratach wykorzystuje tulejki MT-klasy premium z węższymi tolerancjami produkcyjnymi – mówimy o geometrii tulei mieszczącej się w granicach kilku nanometrów. Typowa tłumienność wtrąceniowa wynosi poniżej 0,3 dB, maksymalnie 0,5 dB. Standardowa strata wykorzystuje, cóż, standardowe tulejki MT, a typowe straty będą wynosić około 0,5 dB, maksymalnie 0,7 dB. W przypadku krótkich serii w centrum danych – powiedzmy 50 metrów lub mniej – różnica jest naprawdę nieistotna w większości zastosowań. Jeśli jednak pokonujesz większe odległości, masz napięty budżet na łącza lub łączysz wiele stopni kaset, dodatkowe 0,2-0,3 dB na punkt połączenia szybko się sumuje. Generalnie zalecamy niskie-straty w przypadku-kluczowych łączy 100G lub gdy planujesz zapewnić wyższe prędkości w przyszłości.

Odp.: Każdy kabel został zaprojektowany specjalnie do pracy w trybie jednomodowym (OS2 9/125 μm) lub wielomodowym (OM3/OM4 50/125 μm) – nie można go mieszać i dopasowywać. Ułożenie ferruli MT i rozmiary rdzenia światłowodu różnią się w przypadku obu typów. W przypadku pracy wielomodowej zazwyczaj używa się tego z transceiverami 40GBASE-SR4 lub 100GBASE-SR4 przez światłowód OM3 lub OM4. W przypadku urządzeń jednomodowych rozważ aplikacje 100GBASE-PSM4 lub-o dużym zasięgu 40G. Dobra wiadomość jest taka, że-oznaczamy je kolorami: kurtka w kolorze błękitnym lub magenta dla trybu wielomodowego i żółta dla trybu jednomodowego. Upewnij się tylko, że zamawiasz odpowiedni typ światłowodu, pasujący do Twoich transceiverów i istniejącej infrastruktury!

O: Mechanizm zatrzaskowy typu push-pull na złączu MTP to naprawdę-rewolucja w przypadku instalacji o dużej-gęstości. Zamiast tradycyjnych zatrzasków-w celu zwolnienia-, które można znaleźć w złączach LC lub SC, wystarczy po prostu pociągnąć do tyłu, aby odłączyć – nie jest wymagana żadna gimnastyka palców. Jest to ogromne znaczenie, gdy pracujesz w ciasnym panelu krosowym z dziesiątkami ciasno upakowanych włókien. Widziałem, jak technicy przez 10 minut próbowali sięgnąć poza inne kable, aby wycisnąć zatrzask zwalniający. Dzięki funkcji push-pull możesz rozłączać jedną ręką, nawet w najbardziej zatłoczonych stojakach. Ponadto zmniejsza ryzyko przypadkowego odłączenia niewłaściwego kabla lub uszkodzenia sąsiednich połączeń.

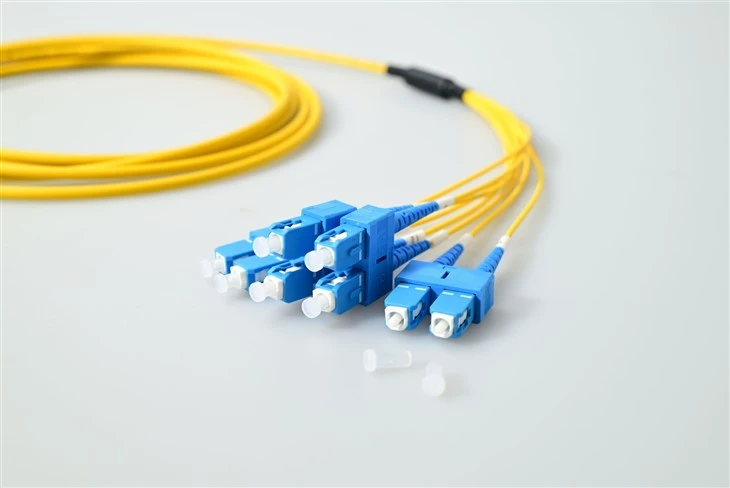

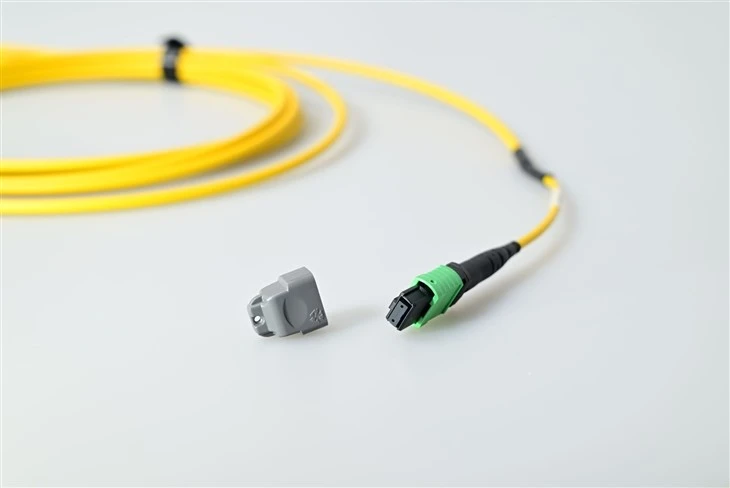

Odp.: Kołki prowadzące sprawiają, że w przypadku złączy MTP/MPO dzieje się magia. Są to niezwykle-precyzyjne metalowe styki (mówimy o tolerancji na poziomie-mikronów), które wyrównują tulejkę MT podczas łączenia złącza. Sprawa wygląda następująco: wersja „męska” ma piny, wersja „żeńska” ma otwory do ich umieszczenia. Większość naszych 8-żyłowych kabli SC do MTP/MPO jest wyposażona w żeńskie (bezpinowe) złącza MTP na końcu MTP, co jest standardem w przypadku podłączania transceiverów QSFP lub paneli krosowych. Transceivery i panele mają złącza męskie (pinowe). Zatem składając zamówienie, będziesz potrzebować żeńskiego MTP, chyba że masz konkretne zastosowanie, które wymaga inaczej. Koniec SC? Standardowe złącza SC typu duplex, nic nadzwyczajnego.

Odp.: Oferujemy wszystkie trzy i każdy ma swoje miejsce. Najpopularniejszy jest kabel okrągły – jest wytrzymały, łatwy do poprowadzenia przez systemy zarządzania kablami i wystarczająco elastyczny, aby zapewnić ciasne zagięcia. Zobaczysz to z kurtką o średnicy 3,0 mm. Kabel owalny jest bardziej płaski, co może być przydatne do prowadzenia pod podniesionymi podłogami lub w ciasnych poziomych korytkach kablowych. Taśma goła jest najbardziej kompaktowa – to dosłownie samo włókno wstążki z minimalną osłoną ochronną. Świetnie sprawdza się w instalacjach o bardzo-dużej-gęstości, gdzie liczy się każdy milimetr, ale jest mniej wytrzymały w przypadku nieostrożnego obchodzenia się. Do większości zastosowań w centrach danych zalecamy wzmocniony kabel okrągły. To złoty środek pomiędzy elastycznością, trwałością i łatwością instalacji.

O: Polaryzacja może być myląca, ale oto prosta wersja: w przypadku standardowego przełączenia SC z 8-włóknami SC na MTP/MPO, zazwyczaj patrzysz na polaryzację typu B (zwaną także Metodą B). Oznacza to, że włókno 1 na jednym końcu łączy się z włóknem 8 na drugim, włókno 2 z włóknem 7 i tak dalej – jest to przełączenie typu „klawisz-w górę do klawisza-w dół”. Tego właśnie potrzebujesz do podłączenia transceivera 40G QSFP+ do czterech dupleksowych portów SC. Polaryzacja typu A jest prosta (włókno 1 do włókna 1), co jest mniej powszechne w zastosowaniach typu breakout. Typ C obejmuje krzyżujące się pary, których można używać w określonych konfiguracjach kaset. Konkluzja: jeśli projekt sieci nie określa inaczej, wybierz typ B dla aplikacji QSFP. Możemy przeprowadzić Cię przez dokładną konfigurację, jeśli prześlesz nam schemat sieci.

O: Kodowanie kolorami to Twój sposób na szybką identyfikację i zapobieganie-pomyłkom. Oto standard: kurtka aqua=wielomodowa OM3 (ocena 10G), magenta/fioletowa=wielomodowa OM4 (ocena 40/100G), żółta=jednomodowa OS2. Obudowa MTP/MPO również podąża tym śladem – zobaczysz niebieską obudowę dla polerowania UPC i zieloną dla polerowania APC w trybie jednomodowym. Niektórzy producenci dodają własne odmiany, ale takie są standardy branżowe. Czy ma to znaczenie funkcjonalne? Niezupełnie – żółty kabel będzie działał dobrze, o ile światłowód w środku jest odpowiedniego typu. Ale operacyjnie ma to ogromne znaczenie. Kodowanie kolorami pomaga technikom natychmiast zorientować się, nad czym pracują, zmniejsza liczbę błędów instalacji i znacznie przyspiesza rozwiązywanie problemów. Ponadto audyty sieci i dokumentacja są znacznie łatwiejsze, gdy wystarczy rzucić okiem na kolory kabli.
