Co to jest złącze światłowodowe?
Złącze światłowodowe to urządzenie umożliwiające rozłączne (ruchome) połączenia pomiędzy światłowodami. Precyzyjnie łączy dwie powierzchnie końcowe włókien optycznych, aby zmaksymalizować sprzężenie wyjściowej energii optycznej ze światłowodu nadawczego do światłowodu odbiorczego i zminimalizować wpływ na system spowodowany jego interwencją w łączu optycznym. Jest to podstawowy wymóg złącza światłowodowego. Złącza światłowodowe w pewnym stopniu wpływają na niezawodność i wydajność optycznych systemów transmisji.
Złącze światłowodowe typu SCto złącze światłowodowe opracowane przez firmę NTT Corporation w Japonii. Jego skorupa ma kształt prostokątny, a wymiary konstrukcyjne zastosowanych sworzni i tulei sprzęgła są dokładnie takie same jak w przypadku typu FC. Końcowe powierzchnie sworzni są często polerowane za pomocąMetody szlifowania PC lub APC; W metodzie mocowania wykorzystuje się zatrzask-wtykowy, który nie wymaga obracania. Ten typ złącza jest niedrogi, łatwy do podłączania i odłączania, charakteryzuje się niewielkimi wahaniami tłumienności wtrąceniowej, dużą wytrzymałością na ściskanie i dużą gęstością instalacji.
Interfejsy ST i SC to dwa typy złączy światłowodowych. W przypadku połączeń 10Base-F złącza są zwykle typu ST, natomiast w przypadku połączeń 100Base-FX są to przeważnie złącza typu SC. Rdzeń złącza ST jest odsłonięty, natomiast rdzeń złącza SC znajduje się wewnątrz złącza.
Charakterystyka strukturalna i wskaźniki wydajności różnych aktywnych złączy światłowodowych jednomodowych
| Charakterystyka strukturalna i wskaźniki wydajności różnych aktywnych złączy światłowodowych jednomodowych | ||||||
| Typ | FC/PC | FC/APC | SC/PC | SC/APC | ST/PC | |
| Struktura i właściwości | końcowy kształt twarzy | Wypukła powierzchnia kulista | Nachylenie 8 stopni | Wypukła powierzchnia kulista | Nachylenie 8 stopni | Wypukła powierzchnia kulista |
| metoda połączenia | nitka | nitka | Wkładanie i usuwanie osiowe | Wkładanie i usuwanie osiowe | pstryknąć | |
| kształt złącza | okrągły | okrągły | prostokąt | prostokąt | okrągły | |
| Wskaźniki wydajności | średnia utrata inercji | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsze lub równe 0,3 | Mniejsze lub równe 0,3 | Mniejsza lub równa 0,2 |
| maksymalna strata wtrąceniowa | 0.3 | 0.5 | 0.5 | 0.5 | 0.3 | |
| powtarzalność | Mniejsze lub równe ±0,1 | Mniejsze lub równe ±0,1 | Mniejsze lub równe ±0,1 | Mniejsze lub równe ±0,1 | Mniejsze lub równe ±0,1 | |
| wymienność | Mniejsze lub równe ±0,1 | Mniejsze lub równe ±0,1 | Mniejsze lub równe ±0,1 | Mniejsze lub równe ±0,1 | Mniejsze lub równe ±0,1 | |
| strata zwrotna | Większe lub równe 40 | Większe lub równe 60 | Większe lub równe 40 | Większe lub równe 60 | Większe lub równe 40 | |
| czas wkładania i usuwania | Większe lub równe 1000 | Większe lub równe 1000 | Większe lub równe 1000 | Większe lub równe 1000 | Większe lub równe 1000 | |
| zakres temperatur stosowania | '-40~80 | '-40~80 | '-40~80 | '-40~80 | '-40~80 | |
Aplikacje
Okablowanie paneli krosowych-o dużej gęstości
Ultrakrótka długość wynosząca 0,5-metra- minimalizuje luzy w kablach w środowiskach o dużym zagęszczeniu, zmniejszając zatory w szafach ze sprzętem i obszarach połączeń.
Połączenia skrzynki zaciskowej FTTH
Idealny do łączenia urządzeń ONT z rozetami światłowodowymi i gniazdkami ściennymi w-ograniczonych przestrzeniach instalacjach wewnętrznych FTTH.
Wewnętrzne łatanie-ODF na krótkie odległości
Powszechnie stosowane w optycznych przełącznicach do uporządkowanych-niezakłóconych połączeń pomiędzy sąsiednimi modułami, rozdzielaczami i adapterami.
Kompaktowe obudowy telekomunikacyjne
Nadaje się do małych skrzynek przyłączeniowych,-szafek do montażu na ścianie i obudów kompaktowych, w których dłuższe kable tworzyłyby niepotrzebną masę.
Linki do stanowisk testowych i sprzętu laboratoryjnego
Zapewnia opcję krótkiej, spójnej zworki dla konfiguracji testów optycznych i połączeń urządzeń referencyjnych.
Często zadawane pytania

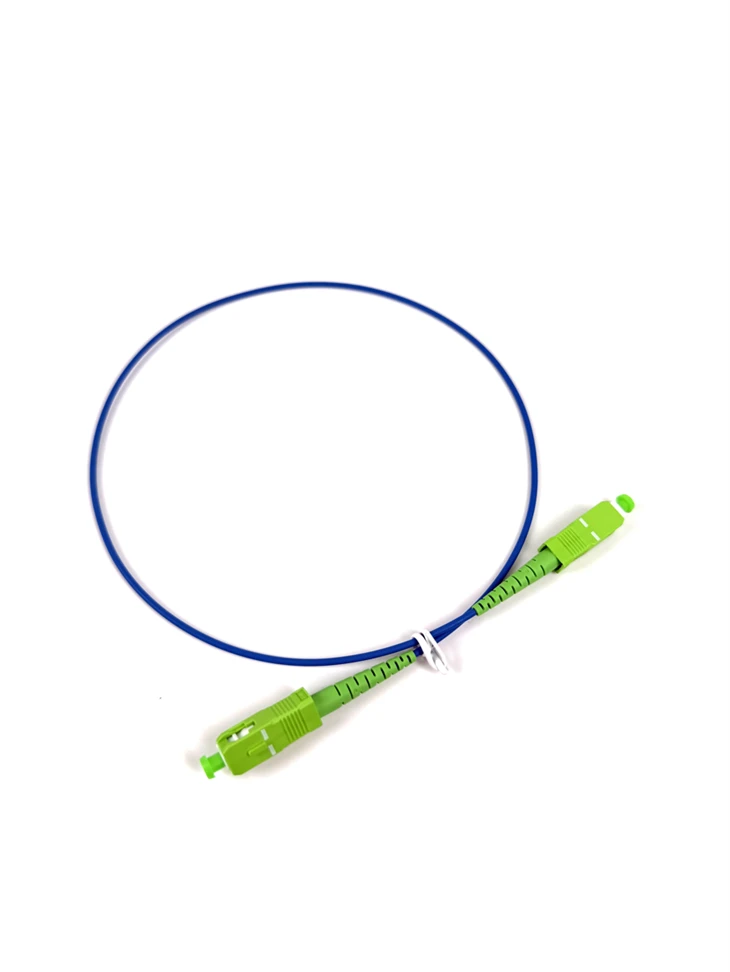

P: Jakie straty zwrotne zapewnia ten kabel krosowy SC/APC?
A: Strata odbiciowa większa lub równa 60 dBzgodnie z tabelą wydajności produktu.
P: Jaka jest tłumienność wtrąceniowa?

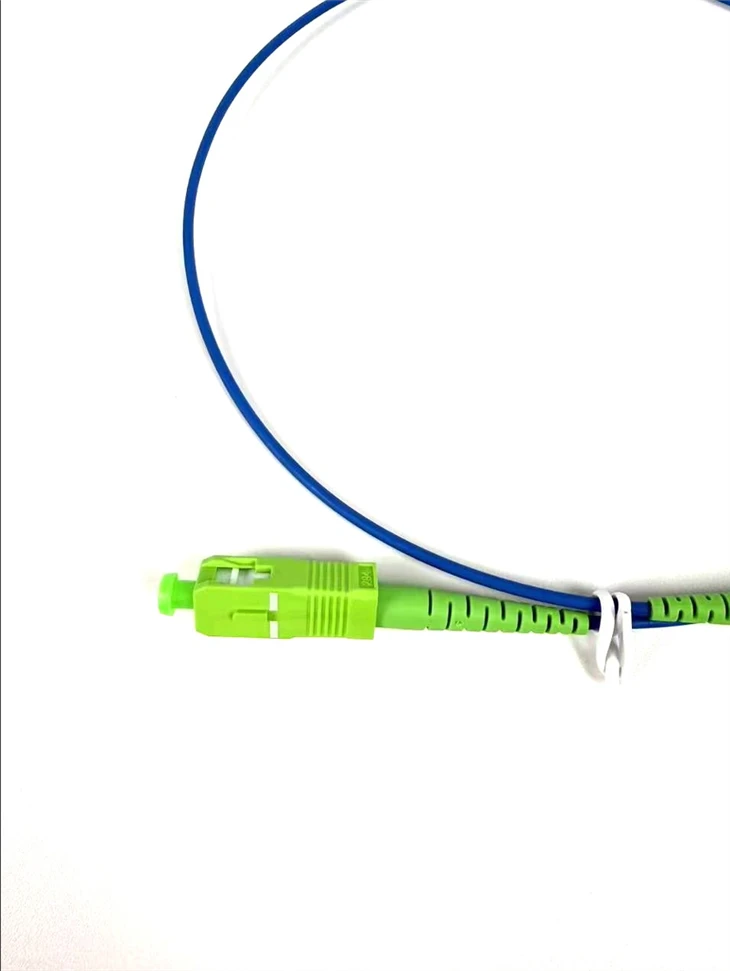

P: Co oznacza powierzchnia czołowa nachylona pod kątem 8 stopni?
Odp.: Złącza SC/APC są wypolerowane pod kątem 8 stopni, co kieruje odbite światło z dala od rdzenia światłowodu, redukując odbicia wsteczne.
P: Na ile cykli łączenia jest przeznaczone złącze?
Odp.: Większe lub równe 1000 cykli wkładania i wyjmowania przy zachowaniu stabilnych parametrów optycznych.
P: Dlaczego warto wybrać ultrakrótki kabel krosowy o długości 0,5-metra?
Odp.: Bardzo-krótkie kable krosowe zmniejszają plątaninę kabli, upraszczają zarządzanie w-obszarach o dużym zagęszczeniu i minimalizują nadmiar kabli w niewielkich przestrzeniach.
P: Jaki jest zakres temperatur roboczych?
O: -40 stopni do +80 stopni.
P: Jakie opcje płaszcza i średnicy są dostępne?
Odp.: Kurtki: PVC, LSZH, OFNP. Średnice: 3,0 mm, 2,0 mm, 0,9 mm.
