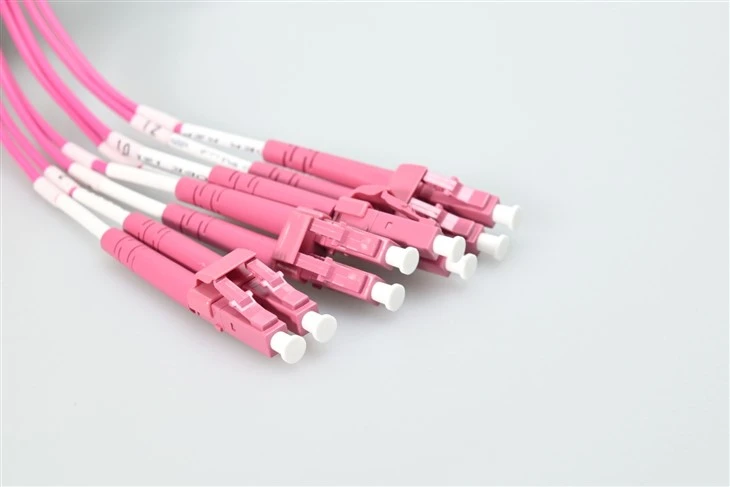

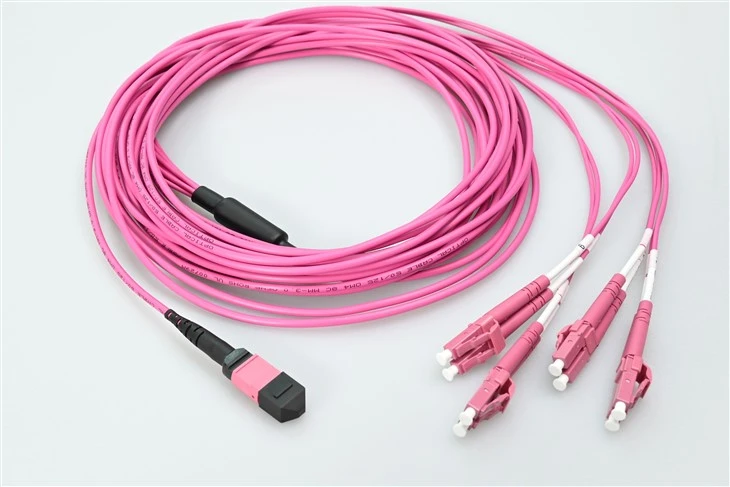

8-rdzeniowy kabel krosowy Evolux Fibre MTP TO LC UPC OM4 3.0MM PATCH CORD obsługuje migrację centrów danych do wyższych szybkości transmisji danych w przypadku korzystania z naszych łączy trunkingowych. Kable MTP® to wydajne rozwiązanie do łączenia-włókien o dużej gęstości w centrach danych, eliminujące potrzebę- czasochłonnego zakańczania w terenie. Zostały zaprojektowane tak, aby oszczędzać miejsce i upraszczać zarządzanie kablami, zapewniając jednocześnie ekonomiczne-opcje łączenia kabli w szafach. W przypadku wdrożeń sieci szkieletowej naszeKable krosowe światłowodowe wielomodowe MTP OM4 12-oferują uzupełniające rozwiązanie w zakresie okablowania-o dużej gęstości.
Specyfikacja
| Złącze A | MTP żeńskie (bez pinów) | Złącze B | Dupleks LC UPC |
| Tryb światłowodowy | OM4 50/125μm | Długość fali | 850/1300 nm |
| Odległość Ethernet 40/100G | 150 m przy 850 nm | Odległość Ethernetu 10G | 400 m przy 850 nm |
| Złącze MTP IL | Maks. 0,35 dB (typowo 0,15 dB) | Złącze LC IL | Mniejsze lub równe 0,2 dB |
| Złącze MTP RL | Większy lub równy 20 dB | Złącze LC RL | Większy lub równy 30 dB |
| Tłumienie przy 850 nm | Mniej niż lub równo 2,3 dB/km | Tłumienie przy 1300nm | Mniej niż lub równo 0,6 dB/km |
| Kurtka kablowa | Plenum (OFNP) | Liczba włókien | 8 włókien |
| Średnica zewnętrzna kabla (OD) | 3,0 mm | Średnica zewnętrzna wybicia (OD) | 2,0 mm |
| Instalacja Obciążenie rozciągające | 66N | Wytrzymałość na rozciąganie (długo/krótkoterminowa) | 80/240N |
| Temperatura pracy | (-10 do 60 stopni (14 do 140 ℉) | Temperatura przechowywania | (-10 do 70 stopni (14 do 158 ℉) |
Cechy
Najwyższa-jakość wykonania zapewnia niezawodną transmisję
-Złącze MTP: zapewnia spójne sygnały i umożliwia adaptację projektu systemu.
-Światłowód: umożliwia większą elastyczność prowadzenia i przechowywania kabli w przypadku węższych zakrętów.
-Kurtka: Zmniejsza potencjalne obrażenia dzięki materiałom-ognioodpornym i niskodymnym-.
Optymalizacja gęstości okablowania w celu spełnienia różnych warunków środowiskowych.
- Obniżenie kosztów instalacji poprzez minimalizację odpadów, lepsze zarządzanie kablami i usprawnienie wdrażania.
Aktualizacja sieci jest łatwa dzięki-przyjaznej dla użytkownika wtyczce-.
Kable wiązki przewodów - MTP®-LC ułatwiają szybkie zwiększanie szybkości transmisji danych, w tym migrację z 10G do 40G. Aby lepiej zrozumieć, jak OM4 wypada na tle innych modeli wielomodowych, zanim zdecydujesz się na infrastrukturę okablowania, zapoznaj się z naszym przeglądemRóżnice w typach włókien wielomodowych od OM1 do OM5 i wartości przepustowości.
Aplikacje
Migracja sieci z centrum danych 10G do 40G/100G
Ten kabel rozdzielający MTP-LC zapewnia bezpośrednią ścieżkę aktualizacji z infrastruktury Ethernet 10G do 40G/100G. Konfiguracja z 8-włóknami odpowiada standardowym wymaganiom transceivera 40G QSFP+, umożliwiając bezproblemową migrację szybkości centrum danych bez wymiany istniejących paneli krosowych opartych na LC. Pełny przewodnik planowania dotyczący wyboru okablowania strukturalnego w standardzie 100G można znaleźć w naszym artykule na temat:jak wybrać odpowiednie okablowanie światłowodowe do wdrożeń w centrach danych 100G.
Łączenie światłowodów o dużej-gęstości w obiektach kolokacyjnych
Zaprojektowane do łączenia szaf-z-szafą i szafką-w miejscach o ograniczonej przestrzeni. Konstrukcja typu fanout MTP-na-LC konsoliduje osiem połączeń światłowodowych w jeden interfejs MTP, redukując przeciążenie kabli w środowiskach kolokacyjnych-o dużej gęstości.
Instalacja przestrzeni powietrznej Plenum w budynkach korporacyjnych
Płaszcz OFNP-spełniający wymagania przepisów bezpieczeństwa przeciwpożarowego do montażu w pomieszczeniach wentylacyjnych nad sufitami podwieszanymi. Sieci kampusowe przedsiębiorstw i budynki komercyjne wymagające okablowania światłowodowego-zgodnego z kodem korzystają z tego kabla krosowego z rozgałęźnikiem.
Krótkie-Zasięg połączenia międzysieciowego QSFP+ do SFP+ 40G
Łączy porty przełącznika 40G QSFP+ bezpośrednio z czterema portami 10G SFP+, korzystając ze struktury rozdzielania włókien 8-. Ten kabel wiązki przewodów MTP do konwersji QSFP-na SFP eliminuje potrzebę stosowania oddzielnych modułów rozłączających. Gdy punkt końcowy patchowania wymaga stałego portu adaptera zamiast bezpośredniego prowadzenia kabla, naszAdaptery światłowodowe MTP/MPO do montażu panelowego na 8, 12 i 24 włóknachzapewnić pasujący interfejs.
Sprzęt testowy i laboratoryjny Łączność światłowodowa
Obsługuje sprzęt do testów optycznych i konfiguracje laboratoryjne wymagające wielomodowych połączeń OM4 ze zweryfikowaną niską tłumiennością wtrąceniową. Fabrycznie-testowane złącze MTP 0,35 dB zapewnia dokładne wartości bazowe pomiarów w zastosowaniach związanych z testowaniem włókien.
Często zadawane pytania
P1: Jaka jest różnica między złączami MTP i MPO w tym kablu rozdzielającym?
Odp.: MTP jest zarejestrowaną marką amerykańskiej firmy Conec, która spełnia standardy MPO z udoskonalonymi funkcjami, takimi jak owalne kołki prowadzące i metalowe zaciski z kołkami. W tym kablu zastosowano oryginalne złącza US Conec MTP o maksymalnej tłumienności 0,35 dB, co przewyższa standardowe złącza MPO pod względem spójności sygnału.
P2: Czy ten 8-włóknowy kabel MTP-LC obsługuje transceivery 40G QSFP+?
O: Tak. Konfiguracja z 8-włóknami odpowiada wymaganiom kanału dla modułów 40GBASE-SR4 QSFP+. Każdy port 40G wykorzystuje 4 włókna do transmisji i 4 włókna do odbioru, dzięki czemu ten kabel rozdzielający MTP do LC jest kompatybilny ze standardowymi wielomodowymi transiwerami 40G. Aby zapoznać się-{14}}z porównaniem, kiedy należy używać interfejsów LC i interfejsów MTP/MPO w środowiskach o dużej gęstości, zobacz naszepraktyczny przewodnik dotyczący wyboru złączy LC i MTP/MPO do łączenia-włókien o dużej gęstości.
P3: Co oznacza ocena komory OFNP dla tego kabla światłowodowego?
Odp.: OFNP (Optical Fiber Nonconductive Plenum) oznacza, że płaszcz kabla jest-ognioodporny i pod wpływem płomieni wytwarza niewielką ilość dymu. Ten kabel rozgałęźny MTP o parametrach-jest zatwierdzony do montażu w przestrzeniach powrotnych powietrza w budynku bez przewodu.
P4: Jak daleko ten kabel OM4 MTP-LC może przesyłać sygnały 40G lub 100G?
Odp.: Zgodnie ze specyfikacją ten wielomodowy kabel krosowy OM4 obsługuje transmisję Ethernet 40G/100G na odległość do 150 metrów przy długości fali 850 nm oraz Ethernet 10G na odległość do 400 metrów.
P5: Czy to złącze MTP jest męskie (z pinami) czy żeńskie (bez pinów)?
Odp.: Końcówka MTP jest żeńska (bez pinów). Podczas podłączania do kabli lub kaset magistrali MTP upewnij się, że pasujące złącze jest męskie (z pinami), aby zapewnić prawidłowe wyrównanie i połączenie o niskich-stratach.
P6: Jakie zastosowania wymagają kabla światłowodowego MTP do LC o parametrach-w komorze plenum?
Odp.: Przepisy budowlane zazwyczaj wymagają kabli o parametrach-w komorach powrotnych powietrza pod sufitem, w pomieszczeniach z podniesionymi podłogami w centrach danych i we wszystkich obszarach, w których krąży powietrze dla systemów HVAC. Ten kabel rozwierany MTP-z płaszczem OFNP spełnia te wymagania instalacyjne.
P7: Czy mogę zamówić niestandardowe długości tego 8-włóknowego kabla rozdzielającego MTP-LC?
O: Tak. Niestandardowe długości kabli, alternatywna liczba włókien i różne konfiguracje odgałęzień są dostępne na żądanie. Skontaktuj się z działem sprzedaży, aby określić wymagania dotyczące uprzęży rozłączających MTP w przypadku zamówień masowych lub projektowych.
