Wprowadzenie produktu

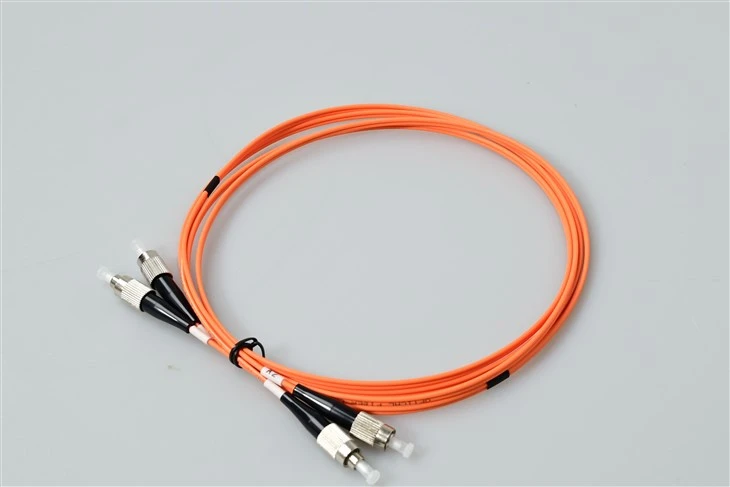

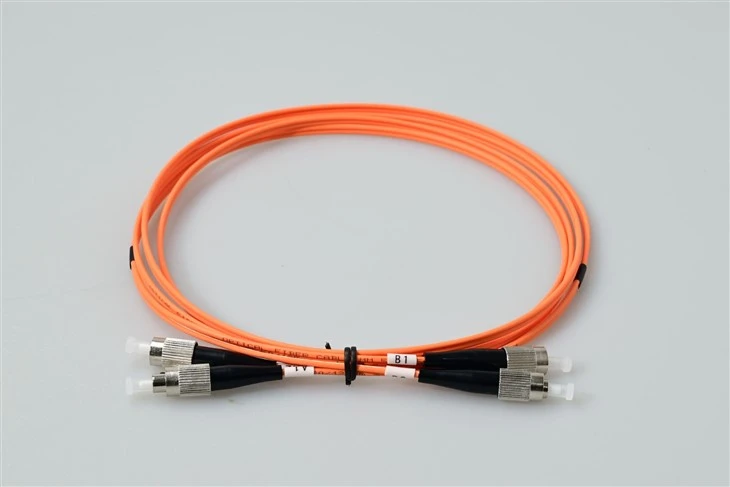

Kabel światłowodowy FC Patch służy do łączenia jednego urządzenia z drugim w celu kierowania sygnału.
FC oznacza stałe połączenie. Mocuje się go za pomocą gwintowanej obudowy lufy.Złącza FCmają zazwyczaj metalową obudowę i są niklowane-ektory na obu końcach kabla; niektóre z najpopularniejszych konfiguracji kabli to FC-FC, FC-SC, FC-LC, FC-ST, SC-SC i SC-ST
Specyfikacja
|
Typ złącza |
LC/MU/SC/FC/ST/Inne |
|
Rodzaj polerowania |
UPC/APC 8 stopni/APC 9 stopni |
|
Tłumienność wtrąceniowa (dB) |
Mniejsza lub równa 0,20 |
|
Losowa utrata krycia (dB) |
Maksymalna. 0.12dB średnia, maks. 0,25 dB dla 97% próbek |
|
Strata zwrotna (dB) |
UPC większy lub równy 50, APC większy lub równy 65 |
|
Długość fali (nm) |
1310/1550 |
|
Temperatura instalacji (stopnie) |
-20 do 70 |
|
Temperatura przechowywania (stopnie) |
-40 do +85 |
Funkcja
Szybka-transmisja:Są przeznaczone do przesyłania sygnałów z dużą szybkością, dzięki czemu idealnie nadają się do centrów danych i innych zastosowań-o dużej przepustowości.
Niskie tłumienie:niskie tłumienie, zapewniające minimalną utratę sygnału podczas transmisji.
Trwałość:Wykonane z trwałych materiałów, które są odporne na trudne warunki środowiskowe i obsługę.
Zamienność:Dostępne w różnych typach złączy, co zapewnia wymienność z różnymi urządzeniami.
Elastyczność:Można je formować w różne kształty, dzięki czemu są elastyczne i łatwe w zarządzaniu.
Odporność na zakłócenia elektromagnetyczne:Odporny na zakłócenia elektromagnetyczne, zapewniający jakość i stabilność sygnału.
Lekki:łatwy w obsłudze i montażu.
Niskie zużycie energii:Wymagają mniej energii niż tradycyjne kable miedziane, zmniejszając zużycie energii i koszty.
Szeroki zakres temperatur:Działają w szerokim zakresie temperatur bez wpływu na jakość sygnału.
Aplikacja
Centrale Telekomunikacyjne
Gwintowany mechanizm blokujący-złączy FC zapewnia bezpieczne połączenia w centralach telekomunikacyjnych, gdzie często występuje dostęp do kabli. Metalowa obudowa wytrzymuje wielokrotne cykle łączenia bez degradacji.
Środowiska przemysłowe i środowiska o wysokich-wibracjach
Kable krosowe FC/UPC z zamkiem śrubowym- są preferowane w automatyce fabrycznej, sygnalizacji kolejowej i instalacjach szaf zewnętrznych, gdzie odporność na wibracje ma kluczowe znaczenie. Złącze gwintowane zapobiega przypadkowemu rozłączeniu.
Laboratoria Testowo-Pomiarowe
Precyzyjny sprzęt testujący często korzysta z interfejsów FC ze względu na powtarzalne połączenia o niskich-stratach. Ten kabel dupleksowy obsługuje dwukierunkową analizę sygnałuTestowanie OTDR, kalibrację miernika mocy optycznej i certyfikację sieci.
Wyposażenie stacji czołowej CATV
Działanie stacji czołowej telewizji kablowej opiera się na połączeniach dupleksowych FC do dystrybucji sygnału. Niklowana-metalowa obudowa zapewnia-długoterminową stabilność w pomieszczeniach ze sprzętem z gęstym okablowaniem.
Systemy komunikacji wojskowej i lotniczej
Złącza FC spełniają rygorystyczne wymagania dotyczące bezpiecznych połączeń optycznych w obronnych sieciach komunikacyjnych. Mechanizm śrubowy-zamka sprawdza się w środowiskach wymagających dużej niezawodności w przypadku wstrząsów i wibracji.
Często zadawane pytania
P1: Czym złącza FC różnią się od złączy LC lub SC?
Odp.: W złączach FC zastosowano mechanizm sprzęgający z gwintowaną-śrubą, natomiast w złączach LC i SC zastosowano zatrzask-push. Konstrukcja-śrubowego zapewnia doskonałą odporność na wibracje i przypadkowe rozłączenie, dzięki czemu FC idealnie nadaje się do zastosowań w centralach przemysłowych i telekomunikacyjnych.
P2: Dlaczego ten kabel krosowy FC ma metalową obudowę?
Odp.: Niklowana-metalowa obudowa zapewnia zwiększoną trwałość-przy łączeniu z dużą częstotliwością, lepsze ekranowanie zakłóceń elektromagnetycznych i lepszą ochronę mechaniczną w porównaniu z obudowami z tworzyw sztucznych. Ta konstrukcja jest standardem dla złączy FC używanych w instalacjach profesjonalnych.
P3: Jaka jest typowa tłumienność wtrąceniowa tego kabla dupleksowego FC/UPC?
Odp.: ten kabel został przetestowany pod kątem osiągnięciatłumienie wtrąceniowe Mniejsze lub równe 0,20 dBna parę złączy, co zapewnia minimalne tłumienie sygnału w przypadku transmisji na duże-odległości i-szerokie pasmo.
P4: Czy FC/UPC jest kompatybilny ze sprzętem FC/APC?
O: Nie.UPC (kontakt ultrafizyczny) i APC (kontakt fizyczny pod kątem)złącza mają różną geometrię tulejek. Mieszanie UPC i APC spowoduje duże straty i potencjalne szkody. Zawsze dopasowuj typy polskie.
P5: Co oznacza średnica kabla 2,0 mm?
Odp.: 2,0 mm odnosi się do zewnętrznej średnicy płaszcza. Jest to standardowy rozmiar kabla wewnętrznego, który równoważy elastyczność prowadzenia z wystarczającą ochroną rdzenia światłowodu.
P6: Czy tego kabla dupleksowego można używać do dwukierunkowej transmisji jedno-włóknowej?
Odp.: Jest to kabel dupleksowy z dwoma oddzielnymi włóknami-jednym do transmisji i jednym do odbioru w standardowych systemach pełnego-dupleksu. W przypadku zastosowań jedno-dwukierunkowych (BiDi) akabel simpleksowyz transceiverami WDM.
P7: Jakie środowiska są odpowiednie dla tego kabla krosowego FC duplex?
Odp.: Zakres temperatury roboczej wynosi od -20 stopni do +70 stopni. Jest przeznaczony do użytku wewnętrznego w pomieszczeniach telekomunikacyjnych, centrach danych, laboratoriach testowych i szafach sprzętowych. W przypadku warunków zewnętrznych lub trudnych może być konieczna dodatkowa ochrona.
