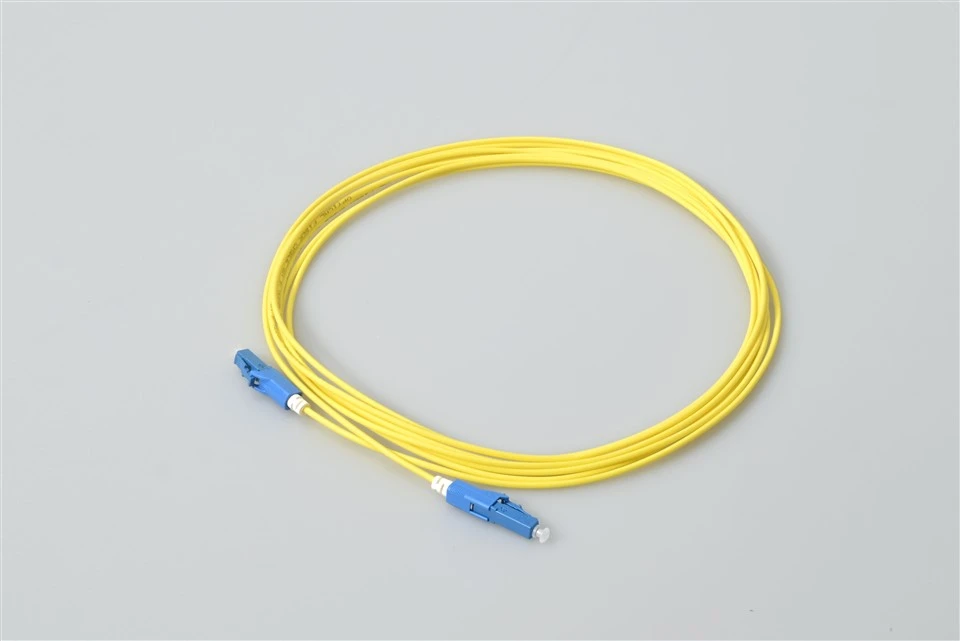

co to jest kabel krosowy LC LC?
Patchcord światłowodowy LC-LC to mały, kompaktowy kabel krosowy, bardzo popularnie używany w wielu zastosowaniach. Te rozwiązania sieciowe obejmują sieci telekomunikacyjne, sieci LAN, sieci przetwarzania danych, zakończenia urządzeń i dystrybucje lokali. Kable krosowe LC-LC zostały zaprojektowane z myślą o dostarczaniu rozwiązań Fast Ethernet w zastosowaniach gigabitowych i zastosowaniach ATM przy mniejszym zajęciu miejsca.
Specyfikacja
| Parametr | Jednostka | Patchcord światłowodowy FC, SC, LC/opancerzony | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| komputer | UPC | APC | komputer | komputer | UPC | komputer | komputer | UPC | komputer | komputer | APC | ||
| Tłumienie wtrąceniowe (typowe) | dB | Mniejsze lub równe 0,3 | Mniejsza lub równa 0,2 | Mniejsze lub równe 0,3 | Mniejsza lub równa 0,2 | Mniejsze lub równe 0,3 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsze lub równe 0,3 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsze lub równe 0,3 | Mniejsze lub równe 0,3 |
| Strata zwrotna | dB | Większe lub równe 45 | Większe lub równe 50 | Większe lub równe 60 | Większe lub równe 30 | Większe lub równe 45 | Większe lub równe 50 | Większe lub równe 30 | Większe lub równe 45 | Większe lub równe 50 | Większe lub równe 35 | Większe lub równe 55 | Większe lub równe 75 |
| Długość fali roboczej | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Wymienność | dB | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | ||||||||
| Wibracja | dB | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | ||||||||
| Temperatura robocza | stopień | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura przechowywania | stopień | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Średnica kabla | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Cechy

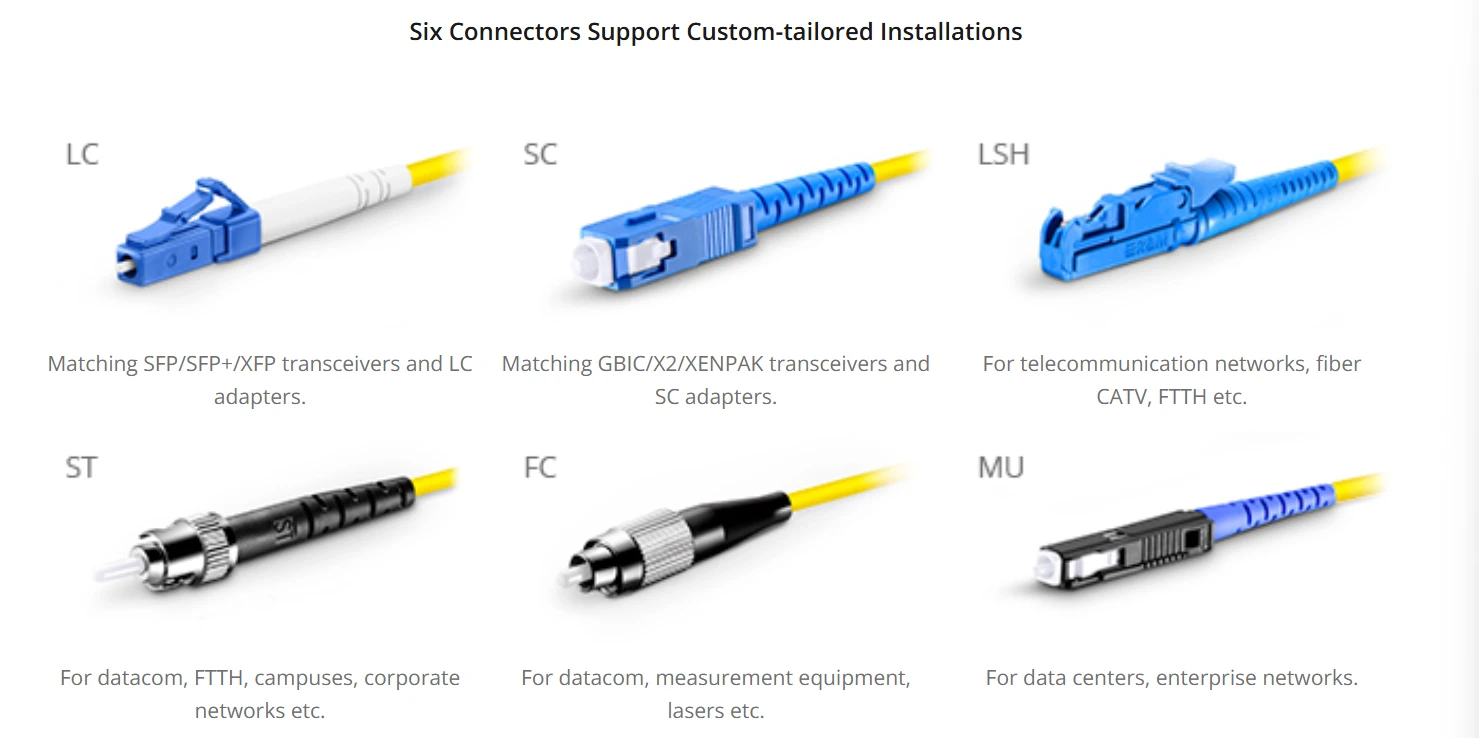

1. Sześć złączy obsługuje instalacje niestandardowe-szyte na miarę

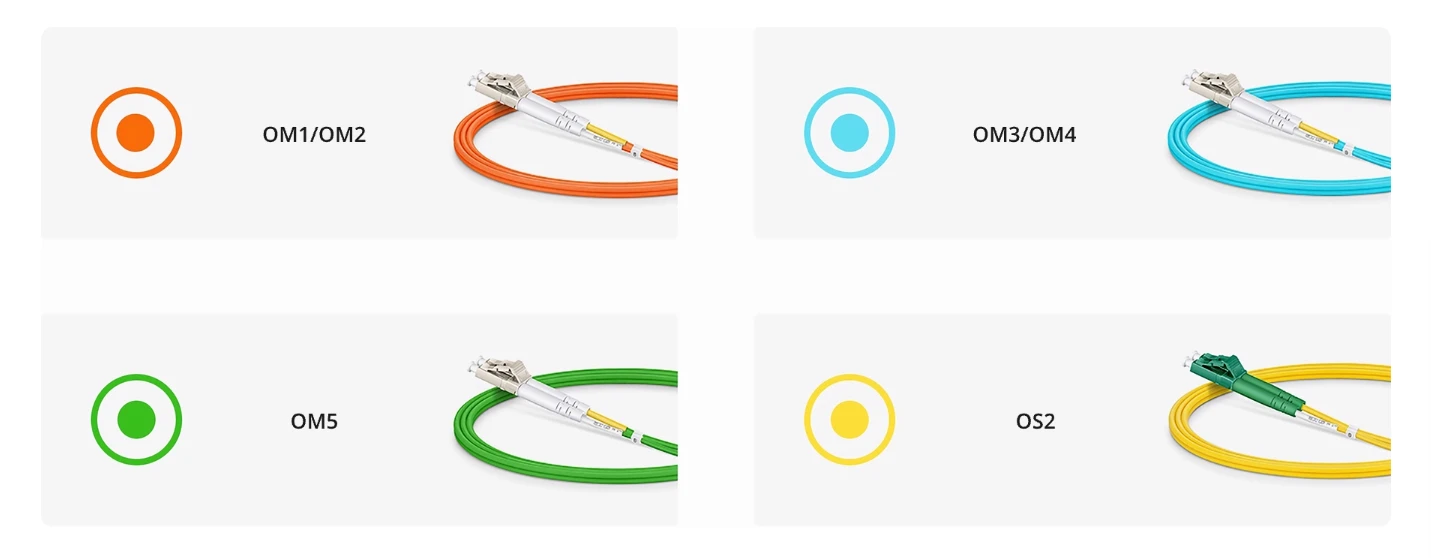

2.Kolorowa-kodowana osłona kabla ułatwiająca identyfikację
3.Pigtail światłowodowy OEM ODM LC APC / UPC z żółtą kurtką LSZH 0,9 mm:
Aplikacje
Centra danych - Środowiska SFP/SFP+
- Karty sieciowe serwera 10G do przełączników ToR
- Połączenia FC macierzy pamięci masowej
- Linki do materiału grzbietowego-liście liści
- Sieci zarządzania-poza-pasmem
Telekomunikacja - Centrala i FTTx
- Porty łącza zwrotnego OLT
- Połączenia krzyżowe ODF-
- Zakończenia wejścia/wyjścia rozdzielacza
- Interfejsy DWDM mux/demux
Okablowanie strukturalne dla przedsiębiorstw -
- Łatanie MDA (główny obszar dystrybucji).
- Dystrybucja pozioma do przełączników podłogowych
- Szkielet pomiędzy IDF
- Transmisja światłowodowa kamery bezpieczeństwa
Często zadawane pytania
P: Dlaczego warto wybrać kable LC typu simplex zamiast duplex?
Odp.: Simplex zapewnia elastyczność routingu, której nie może dorównać dupleks. Można prowadzić włókna TX i RX różnymi ścieżkami, wymieniać poszczególne włókna bez zakłócania par i osiągać wyższą efektywną gęstość portów w przeciążonych panelach. W przypadku sprzętu opartego na SFP-, gdzie TX i RX i tak są oddzielnymi portami, często bardziej praktycznym wyborem jest simpleks.
P: Jaka jest różnica pomiędzy LC UPC simplex i LC APC simplex?
O: Dwie rzeczy: kąt polerowania i strata na odbiciu.
LC UPC ma płaską/zakrzywioną powierzchnię czołową i stratę odbiciową większą lub równą 50 dB. Obudowa złącza jest niebieska. Używaj go do sygnałów cyfrowych - Ethernet, Fibre Channel, dane ogólne.
LC APC ma powierzchnię czołową nachyloną pod kątem 8 stopni i stratę odbiciową większą lub równą 60 dB. Obudowa złącza jest zielona. Użyj go do sygnałów analogowych - CATV, RF przez światłowód, nakładka wideo PON.
Nigdy nie podłączaj UPC do APC - niedopasowanie kąta powoduje duże straty i uszkodzenie obu złączy.
P: Czy mogę zamówić LC UPC simplex z różnymi kątami rozruchu?
O: Tak. Oferujemy:
-Prosty rozruch (standard) - do użytku ogólnego
-Torba pochylona pod kątem 45 stopni — zmniejsza naprężenia kabla w ciasnych, pionowych biegach
-But pod kątem 90 stopni — poziome wyjście z paneli połączeniowych
-Krótki rozruch, - maksymalna gęstość w panelach z dużą-portami-liczbą
Minimalne zamówienie na buty niestandardowe-: 50 szt
P: Czy dostarczacie indywidualne raporty z testów kabli simplex?
O: Tak. Dwie opcje:
Raport dotyczący partii (bezpłatny): Badanie próbki z partii produkcyjnej, obejmuje kontrolę IL/RL/wizualną.
Indywidualny raport (dostępny na żądanie): Każdy kabel otrzymuje własny certyfikat z numerem seryjnym, aktualnie zmierzonymi IL i RL oraz statusem Pass/Fail. Zalecane do laboratoriów testowych i instalacji o-kluczowym znaczeniu dla jakości.
P: Jaki jest minimalny promień zgięcia kabla simplex 2,0 mm?
Odp.: 15 mm bez naprężenia, 30 mm przy obciążeniu ciągnącym. W przypadku bardziej ciasnych instalacji oferujemy włókno-niewrażliwe na zginanie (BIF) o minimalnym promieniu zgięcia 7,5 mm - bez pogorszenia wydajności nawet w przypadku agresywnego zarządzania kablami.
