Co to jest kabel krosowy SC LC?
Kabel światłowodowy SC-LC to mały, kompaktowy kabel krosowy, bardzo popularnie używany w wielu zastosowaniach. Te rozwiązania sieciowe obejmują sieci telekomunikacyjne, sieci LAN, sieci przetwarzania danych, zakończenia urządzeń i dystrybucje lokali. Kable krosowe SC-LC zostały zaprojektowane z myślą o dostarczaniu rozwiązań Fast Ethernet w zastosowaniach gigabitowych i zastosowaniach ATM przy mniejszym zajęciu miejsca.
Specyfikacja
| Parametr | Jednostka | Patchcord światłowodowy FC, SC, LC/opancerzony | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| komputer | UPC | APC | komputer | komputer | UPC | komputer | komputer | UPC | komputer | komputer | APC | ||
| Tłumienie wtrąceniowe (typowe) | dB | Mniejsze lub równe 0,3 | Mniejsza lub równa 0,2 | Mniejsze lub równe 0,3 | Mniejsza lub równa 0,2 | Mniejsze lub równe 0,3 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsze lub równe 0,3 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsze lub równe 0,3 | Mniejsze lub równe 0,3 |
| Strata zwrotna | dB | Większe lub równe 45 | Większe lub równe 50 | Większe lub równe 60 | Większe lub równe 30 | Większe lub równe 45 | Większe lub równe 50 | Większe lub równe 30 | Większe lub równe 45 | Większe lub równe 50 | Większe lub równe 35 | Większe lub równe 55 | Większe lub równe 75 |
| Długość fali roboczej | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Wymienność | dB | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | ||||||||
| Wibracja | dB | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | ||||||||
| Temperatura robocza | stopień | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura przechowywania | stopień | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Średnica kabla | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

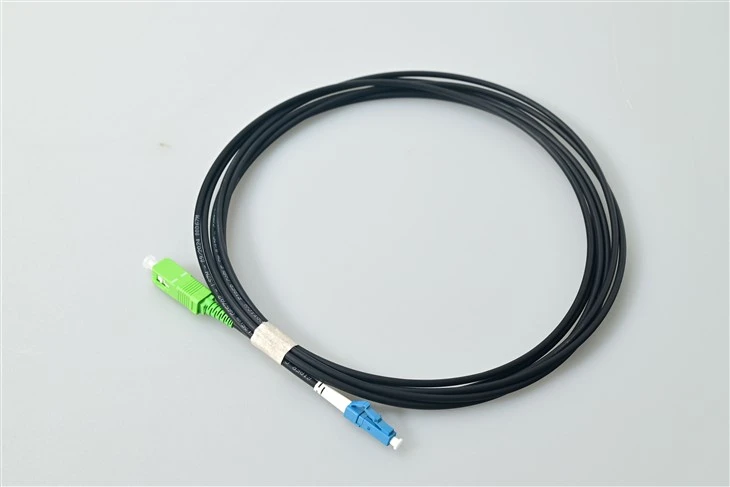

Patchcord światłowodowy SC/APC do LC/UPC
Projekt hybrydowy APC-na-UPC
Polerowanie pod kątem 8 stopni SC/APC zapewnia stratę odbiciową większą lub równą 60 dB. Polerka kopułkowa LC/UPC zapewnia dźwięk większy lub równy 50 dB. Jeden kabel łączy oba typy interfejsów. - zielony korpus oznacza APC, niebieski oznacza UPC.
Mała obudowa,-połączenie LC o dużej gęstości
Ferrula LC 1,25 mm jest o połowę mniejsza od ferruli SC 2,5 mm - podwaja gęstość portów w transiwerach SFP/SFP+/QSFP. Zatrzask typu RJ-do szybkiego podłączania-i-pociągania.

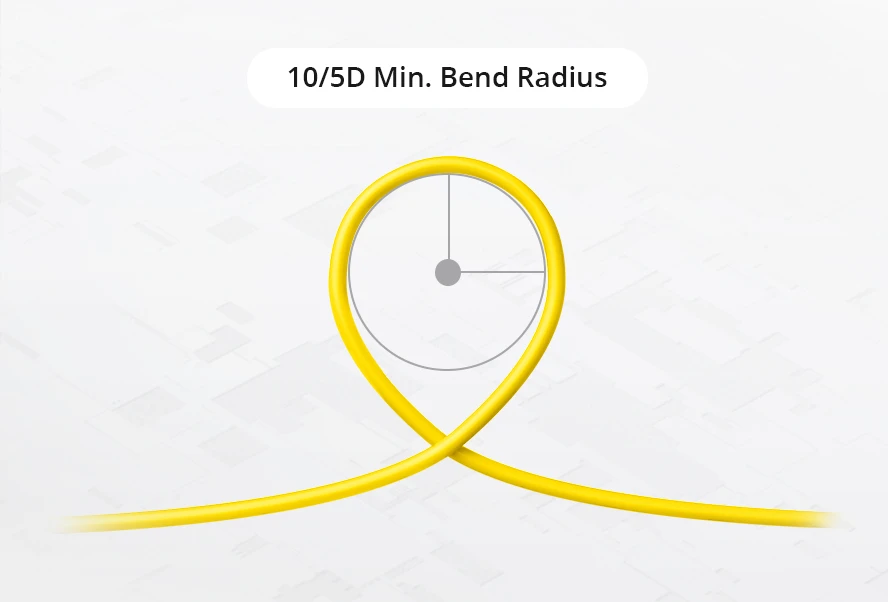

G.657.A1 Zagięcie-Włókno niewrażliwe
Minimalny promień zgięcia 10 mm dla ciasnego prowadzenia w panelach połączeniowych i okablowaniu-pod podłogą. Wstecznie kompatybilny z G.652.D. Obsługuje do 40 km przy 1550 nm.
Rozwiązania aplikacyjne
Typowe scenariusze wdrożenia tego jednomodowego kabla światłowodowego SC do LC.
Sieć dostępowa FTTH/GPON
Łączy porty SC/APC OLT ze sprzętem LC/UPC ONT w ODF. TheRozgałęźnik PLCw ścieżce dystrybucji wykorzystuje także interfejsy SC/APC.
Centrum danych-Połącz się
Łączy światłowodowe panele dystrybucyjne SC/APC bezpośrednio z transceiverami LC/UPC SFP+ w przełącznikach ToR. Obsługuje 10GbE, 25GbE i 100GbE.

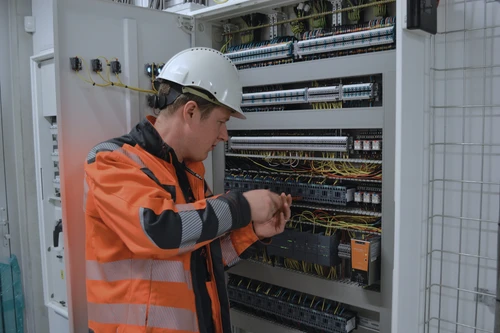

CATV/RF przez światłowód
Końcówka-aPC zapobiega zniekształceniom CSO/CTB w analogowym wideo. Stosowany pomiędzy nadajnikami stacji czołowej a węzłami optycznymi w sieciach HFC.

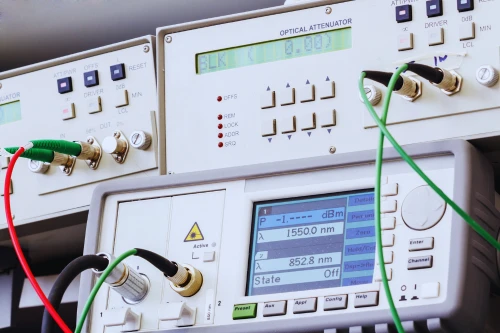

Testowanie i pomiary telekomunikacyjne
Referencyjny przewód testowy-do łączenia portów testowych LC/UPC OTDR z ramkami rozdzielczymi SC/APC w biurach centralnych.
Migracja sieci LAN w przedsiębiorstwie
Łączy starsze okablowanie strukturalne z końcówką SC-z nowymi przełącznikami i routerami opartymi na technologii LC-bez konieczności-ponownej terminacji.
Systemy multipleksujące WDM
Łączy porty mux/demux SC/APC z transponderami LC/UPC we wdrożeniach CWDM i DWDM.
Opis produktów
Każdy kabel światłowodowy jest w 100% testowany pod kątem strat wtrąceniowych i odbiciowych przy 1310/1550 nm. Ceramiczne tulejki cyrkonowe zapewniają wymienność mniejszą lub równą 0,2 dB przez większą lub równą 1000 cykli łączeniowych. Obiekt posiadający certyfikat ISO 9001:2015. Telcordia GR-326, IEC 61300, RoHS, zgodna z REACH. Opcje kurtek OFNR i LSZH. Średnica kabla φ0,9 / φ2,0 / φ3,0 mm. Dostępne długości niestandardowe 0,3 m–100 m.
Opis produktów
P: Jaka jest różnica między APC i UPC w kablu światłowodowym?
Odp.: APC ma czoło-zakrzywione pod kątem 8 stopni (strata odbiciowa większa lub równa 60 dB), UPC ma czoło-w kształcie kopuły-(większe lub równe 50 dB). Systemy GPON i CATV wymagają APC po stronie dystrybucji; porty sprzętu, takie jak transceivery SFP, korzystają z UPC. Złącze zielone=APC, niebieskie=UPC.
P: Czy mogę podłączyć złącze APC do adaptera UPC?
A: No. Mismatched polish creates an air gap causing >Strata 3 dB i uszkodzenie ferruli. Zawsze łącz APC z APC, UPC z UPC. Włączone kątowe gniazdo kluczaAdaptery SC/APCzapobiega większości przypadkowych-krzyżowań.
P: Jakie prędkości i odległości są obsługiwane?
Odp.: 100 Mb/s do 100 GbE. Do 10 km przy 1310 nm, 40 km przy 1550 nm. Rzeczywisty zasięg zależy od budżetu optycznego transceivera i całkowitej utraty łącza.
P: Jaka jest różnica między kablem krosowym a kablemwarkocz z włókna?
Odp.: Kabel krosowy ma złącza na obu końcach, które umożliwiają-i{1}}użytkowanie. Pigtail ma jedno złącze i jeden koniec gołego włókna do łączenia z kablami magistrali.
P: Czy mogę zamówić niestandardowe długości lub wersje duplex?
O: Tak. Niestandardowe 0,3 m–100 m, czas realizacji 3–5 dni. Dostępne wersje duplex, pancerne i LSZH. Wykonujemy również12-rdzeniowy SC/APC do LC/UPCdla potrzeb większej liczby włókien.
