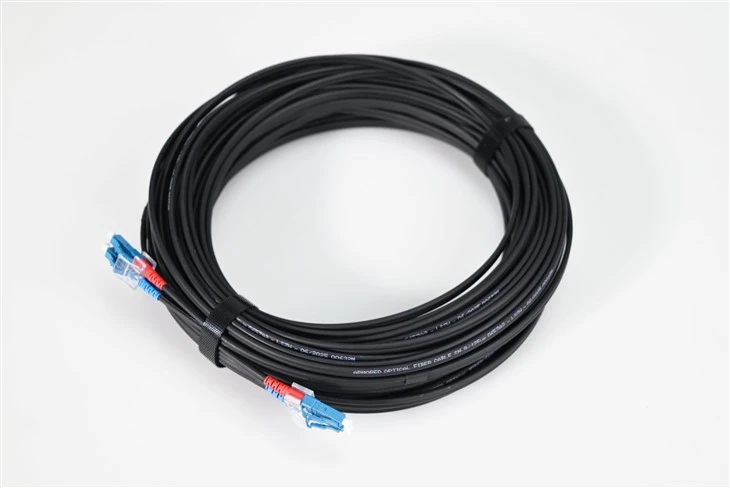

Co to jest kabel krosowy LC LC?
Kabel światłowodowy LC-LCto mały, kompaktowy kabel krosowy, bardzo popularnie stosowany w wielu zastosowaniach. Te rozwiązania sieciowe obejmują sieci telekomunikacyjne, sieci LAN, sieci przetwarzania danych, zakończenia urządzeń i dystrybucje lokali. Kable krosowe LC-LC zostały zaprojektowane z myślą o dostarczaniu rozwiązań Fast Ethernet w zastosowaniach gigabitowych i zastosowaniach ATM przy mniejszym zajęciu miejsca.
Specyfikacja
| Parametr | Jednostka | Patchcord światłowodowy FC, SC, LC/opancerzony | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| komputer | UPC | APC | komputer | komputer | UPC | komputer | komputer | UPC | komputer | komputer | APC | ||
| Tłumienie wtrąceniowe (typowe) | dB | Mniejsze lub równe 0,3 | Mniejsza lub równa 0,2 | Mniejsze lub równe 0,3 | Mniejsza lub równa 0,2 | Mniejsze lub równe 0,3 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsze lub równe 0,3 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsze lub równe 0,3 | Mniejsze lub równe 0,3 |
| Strata zwrotna | dB | Większe lub równe 45 | Większe lub równe 50 | Większe lub równe 60 | Większe lub równe 30 | Większe lub równe 45 | Większe lub równe 50 | Większe lub równe 30 | Większe lub równe 45 | Większe lub równe 50 | Większe lub równe 35 | Większe lub równe 55 | Większe lub równe 75 |
| Długość fali roboczej | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Wymienność | dB | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | ||||||||
| Wibracja | dB | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | Mniejsza lub równa 0,2 | ||||||||
| Temperatura robocza | stopień | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura przechowywania | stopień | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Średnica kabla | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Cechy
Spełnia rosnące zapotrzebowanie na rozwiązania SFF
Złącza LC produkowane są z tulejką o średnicy jedynie 1,25 mm, co jest ogromną zaletą w gęsto zaludnionych sieciach światłowodowych. Złącze LC jest produkowane zgodnie z normą IEC 61754-20 dla połączeń o dużej gęstości, takich jak transceivery SFP, XFP i SFP+.
Jednomodowy lub wielomodowy LC-LC, wersja pionowa lub komorowa
DostarczamyZespoły kabli światłowodowych LC-LC z opcjami jednomodowymi i wielomodowymi, z opcjami jednomodowymi (9/125 OS1, OS2), dupleksowymi i wielomodowymi (50/125 i 62,5/125). Możesz wybrać, czy ma on być przeznaczony do zastosowań w pionie, czy do połączeń w przestrzeni nadsufitowej, czy też chcesz, aby był całkowicie dostosowany do indywidualnych potrzeb. Możesz skontaktować się z nami, aby dowiedzieć się więcej na temat naszej usługi OEM/ODM dla kabli krosowych LC-LC.
Łatwe i wygodne wyciąganie
Zbudowane z wygodną konfiguracją zatrzaskową, złącza LC-LC są wyposażone w mechanizmy blokujące podobne do wypustki ustalającej złącza RJ45. Teraz łatwo jest podłączyć i odłączyć złącze od urządzenia. Wypustki blokujące są formowane wtryskowo-, co zapewnia większą trwałość i odporność na rozciąganie, naprężenia, zaczepienia i uderzenia podczas instalacji okablowania i konserwacji.
Bezpieczny i przetestowany zespół światłowodów z niską stratą wtrąceniową
Nasze kable krosowe są w 100% sprawdzane i testowane optycznie, aby zapewnić niską tłumienność wtrąceniową nieprzekraczającą 0,02 dB.
Aplikacje
Kolorowe-kodowane zarządzanie kablami do centrum danych

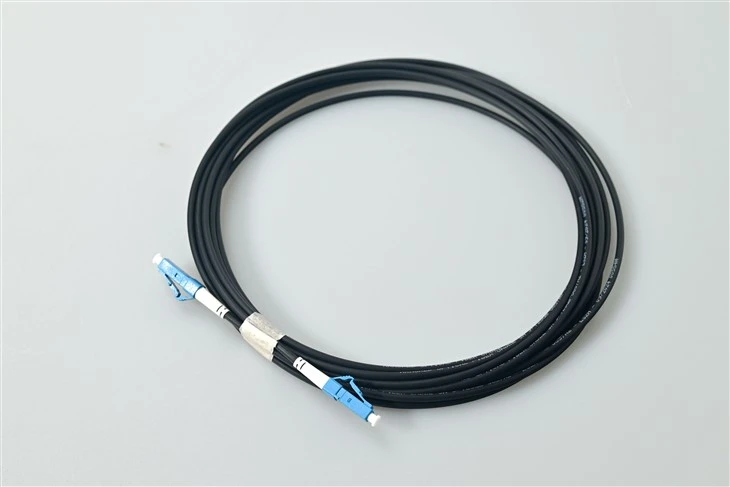

Czarne kable światłowodowe LC typu simplex zapewniają wizualne rozróżnienie w środowiskach, w których kodowanie kolorami-pomaga w szybkiej izolacji usterek. Zespoły operacyjne sieci zarządzające tysiącami połączeń krosowych używają kabli LC UPC z czarną-płaszczą do wyznaczania określonych sieci VLAN, łączy do zarządzania-poza-pasmem lub zarezerwowanych portów testowych.
Patchowanie transceiverów SFP i SFP+
Tulejka o małej średnicy 1,25 mm tego kabla LC simplex pasuje do kompaktowej gęstości portów modułów optycznych SFP, SFP+ i XFP. Inżynierowie wdrażający przełączniki-o dużej gęstości z 48-portowymi kartami liniowymi SFP+ polegają na smukłych, czarnych kablach krosowych LC, aby zminimalizować średnicę wiązki kablowej. Po stronie współpracującej tych transceiverów,Adaptery światłowodowe LC duplex do instalacji panelowych-o dużej gęstościsą standardowym elementem interfejsu.
Kierowanie transmisją i główne pomieszczenia kontrolne
Obiekty telewizyjne często standaryzują stosowanie zworek z czarnego włókna w liniach łączących routerów wideo, aby zmniejszyć bałagan wizualny w oświetleniu studyjnym. Konstrukcja Simplex LC UPC jest odpowiednia dla jednokierunkowych SDI-po-ścieżkach światłowodowych, gdzie wymagana jest tylko pojedyncza nić nadawcza lub odbiorcza.
Oprzyrządowanie laboratoryjne i laboratoryjne
Inżynierowie zajmujący się testami optycznymi łączą jednostki OTDR, mierniki mocy optycznej i analizatory widma za pomocą czarnych kabli krosowych LC simplex, które wyróżniają się na tle kolorowych włókien referencyjnych. Specyfikacja tłumienności wtrąceniowej o niskim poziomie 0,2 dB zapewnia minimalną niepewność pomiaru podczas kalibracji.
Bezpieczne sieci rządowe i finansowe
Obiekty stosujące rygorystyczne zasady identyfikacji kabli wdrażają czarne jednomodowe kable krosowe LC w tajnych lub wrażliwych segmentach sieci. Niestandardowy kolor-zapobiega przypadkowemu-połączeniu krzyżowemu z-ogólnym żółtym okablowaniem jednomodowym.
Punkty rozgraniczenia od zewnątrz-do-wewnątrz
Technicy kończący zewnętrzne kable pancerne w punktach wejścia do budynków często przechodzą na czarne zworki LC typu simplex do wnętrz przed podłączeniem do głównej ramy dystrybucyjnej. Kontrast kolorów wyraźnie wyznacza granicę pomiędzy okablowaniem zewnętrznym instalacji i pomieszczeń.
Często zadawane pytania
P1: Dlaczego warto wybrać czarną kurtkę zamiast standardowego żółtego kabla krosowego LC jednomodowego?
Odp.: Czarne kable LC simplex służą specjalistycznym potrzebom w zakresie zarządzania kablami. Operatorzy centrów danych używają ich do wizualnego oddzielania ruchu zarządzającego, obwodów testowych lub zabezpieczania segmentów sieci od produkcyjnych żółtych łączy jednomodowych.
P2: Czy ten kabel Simplex LC UPC jest kompatybilny z transceiverami duplex SFP+?
Odp.: Moduły SFP+ mają oddzielne porty TX i RX, każdy obsługujący złącze Simplex LC. Para czarnych kabli krosowych LC simplex może zastąpić pojedynczy kabel dupleksowy, gdy preferowane jest niezależne prowadzenie ścieżek nadawczych i odbiorczych.
P3: Co oznacza rozmiar ferruli 1,25 mm dla gęstości portów?
Odp.: Ceramiczna tuleja o średnicy 1,25 mm ma połowę średnicy złączy SC lub FC, co pozwala na dwukrotnie większą liczbę portów w tej samej przestrzeni panelu. Panele krosowe LC o dużej-gęstości mieszczą 72 lub 144 porty w jednej jednostce stelażowej. Aby uzyskać głębsze porównanie połączenia LC ze złączami o większym-formacie w gęstych środowiskach, zobaczRozwiązania w zakresie złączy światłowodowych LC o dużej-gęstości do okablowania centrów danych i przedsiębiorstw.
P4: W jaki sposób mechanizm blokujący-pociągający ułatwia konserwację?
O: Formowany wtryskowo zatrzask na każdym złączu LC UPC można zwolnić za pomocą prostego naciśnięcia kciukiem, podobnie jak w przypadku wtyczki RJ45. Technicy obsługujący przeciążone panele krosowe doceniają-beznarzędziowe rozłączanie, które ogranicza przypadkowe uszkodzenie światłowodu.
P5: Jakiej tłumienności mogę się spodziewać po tym czarnym jednomodowym kablu LC simplex?
Odp.: Testy fabryczne gwarantują tłumienność wtrąceniową mniejszą lub równą 0,2 dB na parę połączonych złączy. Ta wąska tolerancja pozwala zachować budżet mocy optycznej w przypadku długich łączy kaskadowych w sieciach operatorów telekomunikacyjnych.
P6: Czy czarna kurtka jest materiałem LSZH czy PVC?
Odp.: Dostępne są obie opcje kurtki. Określ LSZH dla środowisk wewnętrznych lub pionów, gdzie zgodność z przepisami przeciwpożarowymi wymaga materiałów o niskiej-dymieniu i bezhalogenowych-. Płaszcze z PVC nadają się do ogólnego-łatania stojaków.
P7: Czy mogę zamówić niestandardowe długości dla ciągów jednostronnych typu rack-do-?
O: Tak. Kable jednomodowe OEM Simplex LC są dostępne w długościach od 0,5 metra do 100 metrów. Nabywcy masowi zaopatrujący się w kable krosowe z czarnego włókna do dużych wdrożeń otrzymują ceny hurtowe.
P8: Czy czarny kolor wpływa na wydajność optyczną?
Odp.: Nie. Pigmentacja powłoki nie ma wpływu na połysk wewnętrznego włókna lub złącza. Czarny kabel Simplex LC UPC spełnia identyczne specyfikacje dotyczące strat wtrąceniowych i strat odbiciowych, jak żółte odpowiedniki. Jeśli oceniasz także różnice w formacie złącza,praktyczne różnice między złączami światłowodowymi LC i SComawia kluczowe kompromisy-w przypadku typowych scenariuszy wdrożeń.
