Kable światłowodowe MTP MPO MM OM3

Odp.: Świetne pytanie – pojawia się cały czas! MPO (Multi-fiber Push On) to ogólny standard branżowy dla złączy wielo-włóknowych, natomiast MTP® to marka-wysokich parametrów produkowana przez amerykańską firmę Conec. Pomyśl o tym w ten sposób: wszystkie złącza MTP są-zgodne z MPO, ale nie wszystkie złącza MPO mają ulepszone funkcje MTP. Wersja MTP oferuje węższe tolerancje, zdejmowane obudowy ułatwiające ponowne oznaczanie i lepszą ogólną wydajność optyczną. Są one w pełni wymienne i będą ze sobą współpracować, ale gdy je zmieszasz, ogólna wydajność łącza będzie ograniczona przez złącze o niższej-jakości. W przypadku-krytycznych zastosowań w centrach danych zalecamy stosowanie protokołu MTP, aby uzyskać najlepsze wyniki.

Odp.: Polaryzacja polega na tym, aby upewnić się, że nadajnik (Tx) łączy się z odbiornikiem (Rx) na drugim końcu – jeśli się pomylisz, sygnał będzie zerowy. Oto krótki podział: typ A jest „prosty”-, z klawiszem-w górę na jednym końcu i klawiszem-w dół na drugim. Typ B jest „odwrócony” z obydwoma końcami kluczem-w górę, zamieniając pozycje włókien z 1-do-12 i 12 do 1. Typ C to „odwrócenie par”, w którym sąsiednie pary zamieniają się pozycjami. W przypadku większości wdrożeń równoległych optyk 40G/100G w centrach danych najczęściej używany jest typ B, ponieważ pozwala on na użycie tych samych standardowych kabli krosowych typu duplex A do B na obu końcach – prostsze zarządzanie zapasami. Jeśli nie masz pewności, prześlij nam schemat sieci, a pomożemy Ci ustalić właściwą konfigurację polaryzacji.

Odp.: W przypadku światłowodu wielomodowego OM3 z optyką 40GBASE-SR4 lub 100GBASE-SR4 maksymalny zasięg wynosi 100 metrów. W przypadku 10GBASE-SR OM3 może sięgać do 300 metrów. Teraz, jeśli potrzebujesz nieco większego zasięgu – powiedzmy 150 metrów dla 40G/100G – warto przejść na światłowód OM4, który ma większą przepustowość (4700 MHz·km w porównaniu z 2000 MHz·km dla OM3). Większość zastosowań w centrach danych mieści się w zasięgu OM3, ponieważ odległości-od-racków wynoszą zazwyczaj znacznie poniżej 100 metrów. Konkluzja: w przypadku projektów wrażliwych na koszty i krótszych cyklach OM3 sprawdza się doskonale i pozwala zaoszczędzić pieniądze.

O: To bardzo ważne – jeśli źle określisz płeć, albo uszkodzisz złącza, albo w ogóle nie będziesz mieć połączenia. Męskie złącza MTP mają kołki wyrównujące; złącza żeńskie mają otwory prowadzące, w które wchodzą te styki. Oto złota zasada: samiec zawsze kojarzy się z samicą, nigdy-z-tym samym. Większość modułów nadawczo-odbiorczych (QSFP+, QSFP28) ma wbudowane-interfejsy męskie z pinami, więc kabel krosowy musi być żeński. Podczas podłączania dwóch żeńskich kabli magistrali przez panel adaptera, adapter sam zajmuje się wyrównaniem pinów. Produkujemy nasze kable z precyzyjnymi kołkami prowadzącymi, które zapewniają wyrównanie włókien-mikronowych – w ten sposób osiągamy niskie wartości tłumienności wtrąceniowej.

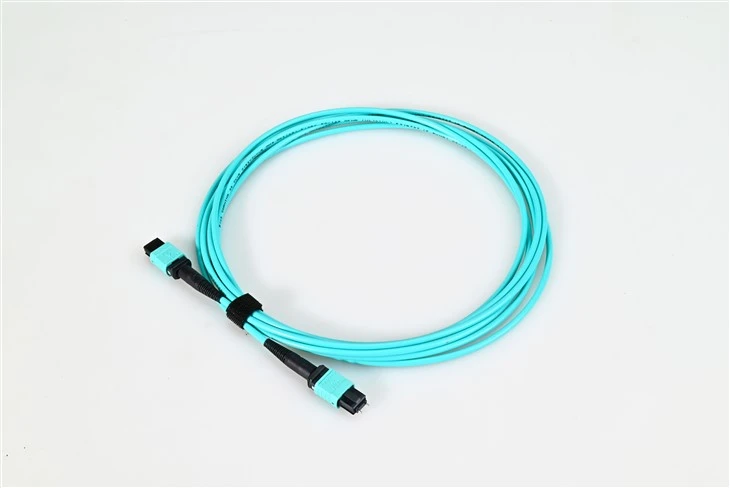

O: Aqua to standardowy kod kolorów TIA-598 dla zoptymalizowanego laserowo-światła wielomodowego OM3 i OM4 – ma nie tylko charakter dekoracyjny! Kiedy pracujesz w gęstym centrum danych z setkami kabli, ta wodoodporna kurtka natychmiast poinformuje Cię, że jest to wielomodowe światłowód 50/125 mikronów przeznaczone do transceiverów VCSEL przy 850 nm. Nie pomylisz tego przypadkowo z żółtymi kablami jednomodowymi. Niektórzy producenci używają Erika Violet (nieco inny odcień) specjalnie dla OM4, aby odróżnić ją od OM3, chociaż dopuszczalne są zarówno odcienie wodne, jak i fioletowe. Nasze osłony złączy są również oznaczone kolorami w zależności od liczby włókien: szary dla 8 włókien, czarny dla 12 włókien i czerwony dla 24 włókien – znacznie przyspiesza instalację i rozwiązywanie problemów.

Odp.: Nasze kable krosowe MTP/MPO OM3 mają maksymalną tłumienność mniejszą lub równą 0,50 dB ze standardowymi wielomodowymi tulejkami MT, ale oferujemy również wersje o niskich-stratach, które osiągają typową wartość mniejszą lub równą 0,30 dB i maksymalną lub mniejszą niż 0,50 dB. W przypadku naprawdę wymagających zastosowań nasze kable klasy elitarnej/premium osiągają typowo około 0,15 dB. Każdy wysyłany przez nas kabel jest indywidualnie testowany – korzystamy z interferometrii 3D, aby zweryfikować geometrię tulejki i jakość-powierzchni końcowej. Tłumienie odbicia jest większe lub równe 20dB dla trybu wielomodowego. Te specyfikacje mają znaczenie przy obliczaniu budżetu łącza dla połączeń 40G lub 100G; co dziesiąta dB liczy się w wielu punktach patch. Jeśli potrzebujesz dokumentacji do swojej dokumentacji, dostarczamy raporty z testów z każdą partią.

Odpowiedź: Bez przesady – właściwie to mądra inwestycja. Światłowód OM3 ze złączami MTP/MPO obsługuje 10GBASE-SR na odległość do 300 metrów bez problemu. Piękno polega na tym, że budujesz infrastrukturę gotową na obsługę sieci 40G i 100G, gdy zajdzie potrzeba aktualizacji – bez konieczności ponownego okablowania. Wielu naszych klientów wdraża dziś kable trunkingowe OM3 MTP dla 10G i po prostu wymienia transceivery później, aby przejść do wyższych prędkości. 12-włóknowe złącze MTP doskonale współpracuje z kasetami przelotowymi 10G SFP+ (od MTP do 6×LC duplex), zapewniając korzyści wynikające z gęstości okablowania wielowłóknowego nawet przy niższych prędkościach. Wszystko po to, aby zabezpieczyć Twoją inwestycję na przyszłość.

O: Masz rację, że czyszczenie MTP wymaga specjalnych narzędzi – nie można po prostu użyć standardowego środka czyszczącego LC. Polecamy środki czyszczące typu MTP-specyficzne-szpule lub środki czyszczące kasetowe przeznaczone do tulejek wielowłóknowych. Ruch czyszczący powinien przebiegać po wszystkich 12 (lub 24) końcach-włókna w jednym przejściu. Przed każdym połączeniem wyczyść oba złącza – nawet pojedyncza cząsteczka kurzu na jednym włóknie może spowodować utratę ponad 1 dB i zrujnować budżet łącza. Załóż te osłony przeciwpyłowe, gdy złącze nie jest podłączone. Do kontroli potrzebny będzie mikroskop z końcówką adaptera MTP. Do każdego kabla dołączamy osłony przeciwpyłowe i zaufaj mi, używaj ich. Kilka sekund spędzonych na czyszczeniu pozwala zaoszczędzić wiele godzin na późniejszym rozwiązywaniu problemów.
