Rozdzielacz światłowodowy 1x8 SC UPC Plc Rozdzielacz PLC 1x8 SC/UPC Pre-Złącze umożliwiające wdrożenie typu Plug-i-Play

Rozdzielacz światłowodowy 1x8 SC UPC Plc Rozdzielacz PLC 1x8 SC/UPC Pre-Złącze umożliwiające wdrożenie typu Plug-i-Play

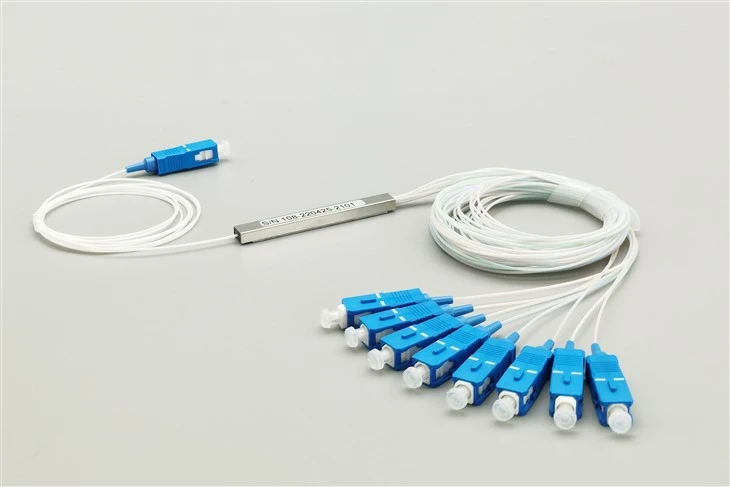

Rozdzielacz światłowodowy 1X8 PLC Mini tuba SC UPC
● Fabrycznie-zakończone złącza SC/UPC – instaluj bez sprzętu do łączenia
● Każde złącze testowane indywidualnie – gwarantowane straty na złączu mniejsze lub równe 0,3 dB
● Światłowód G.657A1 z pigtailami o długości 1,5 m – gotowy do bezpośredniego podłączenia do panelu krosowego
● Mniejsze lub równe 10,5 dB całkowitego tłumienia wtrąceniowego w pełnym paśmie operacyjnym 1260–1650 nm
Send Inquiry

Product Introduction

Specyfikacje rozdzielacza PLC 1x8 SC/UPC-ze złączem



Konfiguracja 1×8 Styl opakowania Mini tuba (4×40×50mm)
Typ złącza SC/UPC (wszystkie porty) Typ polski UPC (kontakt ultrafizyczny)
Typ włókna G.657A1 jednomodowy Średnica włókna Szczelny bufor 900μm
Długość warkocza 1,5 m (wejście i wszystkie wyjścia) Robocza długość fali 1260~1650nm
Utrata wtrąceniowa rozdzielacza Mniej niż lub równo 10,5 dB (typowo 9,8 dB) Tłumienie wtrąceniowe złącza Mniej niż lub równo 0,3 dB na złącze
Strata zwrotu Większy lub równy 50dB (UPC polski) Jednolitość Mniejszy lub równy 0,8 dB
Kierunkowość Większy lub równy 55 dB PDL Mniejsze lub równe 0,2 dB
TDL Mniej niż lub równo 0,5 dB WDL Mniejszy lub równy 0,3 dB
Temperatura pracy -40 stopni do +85 stopni Temperatura przechowywania -40 stopni do +85 stopni
Trwałość złącza 500+ Cykle krycia Materiał tulei Ceramika cyrkonowa



Dlaczego warto wybrać wstępnie-złączony rozdzielacz PLC SC/UPC?



Ten rozdzielacz PLC 1x8 jest dostarczany ze wszystkimi dziewięcioma końcówkami włókien (jedno wejście i osiem wyjść) fabrycznie-zakończonymi złączami SC/UPC, przetestowany i gotowy do natychmiastowej instalacji. W przeciwieństwie do rozgałęźników gołych włókien, które wymagająspawarki termojądrowe, tasaki i przeszkoleni technicy,-wstępnie połączone urządzenia można podłączyć bezpośrednio do paneli adapterów SC/UPC, portów OLT i interfejsów ONT bez konieczności wykonywania prac związanych z zakończeniem w terenie.

Wyeliminuj sprzęt do łączenia i koszty specjalistycznej pracy



Łączenie metodą termojądrową wymaga inwestycji w sprzęt przekraczających 3000 USD i techników posiadających certyfikaty w zakresie procedur zakańczania włókien. W przypadku małych dostawców usług internetowych, miejskich projektów szerokopasmowych i wykonawców sieci budowlanych koszty te często przekraczają budżet pojedynczego wdrożenia. Wstępnie-złączone rozgałęźniki całkowicie eliminują tę barierę.-każdy instalator, który potrafi podłączyć kabel, może wdrożyć w pełni funkcjonalny węzeł dystrybucyjny PON.

Fabrycznie-kontrolowana jakość zapewnia stałą wydajność sieci



Każde złącze SC/UPC w tym rozdzielaczu przechodzi przed wysyłką testy interferometryczne w celu sprawdzenia, czy geometria-czoła końcowego spełnia standardy IEC 61755-3-1. Mierzone jest przesunięcie wierzchołka, promień krzywizny i wysokość włókna, aby zapewnić, że tłumienie wtrąceniowe pozostanie poniżej 0,3 dB. Ten kontrolowany fabrycznie proces zapewnia bardziej spójne wyniki niż zakończenie w terenie, gdzie warunki środowiskowe i poziom umiejętności technika powodują zmienność.

Szybsze wdrożenie przyspiesza rozpoznawanie przychodów



Czas spędzony na łączeniu złączy w każdym punkcie dystrybucji bezpośrednio opóźnia aktywację usług i generowanie przychodów. Instalacja wstępnie-złącza rozdzielacza 1x8 zajmuje kilka minut: zamontuj minilampę, poprowadź pigtaile do panelu adaptera, podłącz złącza i węzeł będzie gotowy do pracy. Dla operatorów ścigających się o pozyskanie abonentów na konkurencyjnych rynkach ta przewaga szybkości przekłada się bezpośrednio na wyniki biznesowe.

Technologia złącza SC/UPC w tym-rozgałęźniku z wstępnie zakończonymi końcówkami



1

Ultrafizyczny lakier kontaktowy zapewniający niezawodny transfer sygnału

Polerowanie UPC (Ultra Physical Contact).tworzy lekko wypukłą powierzchnię końcową-włókna, która zapewnia kontakt litego szkła-ze-szkłem po połączeniu z innym złączem UPC. Ten fizyczny kontakt minimalizuje szczeliny powietrzne na interfejsie, utrzymując tłumienność wtrąceniową poniżej 0,3 dB i tłumienność odbicia powyżej 50 dB-wystarczającą dla GPON, EPON i łączy światłowodowych-punkt-{8}}punkt, gdzie-czułość odbicia zwrotnego jest umiarkowana.



2

Ceramiczne tuleje cyrkonowe zapewniające-długotrwałą trwałość

W złączach SC zastosowano precyzyjnie-szlifowane tulejki ceramiczne z tlenku cyrkonu o średnicy otworu 125,0±0,5 μm dopasowane do standardowego włókna jednomodowego. Twardość tlenku cyrkonu jest odporna na zużycie w wyniku powtarzających się cykli łączenia, zachowując stabilność geometryczną dzięki wstawkom 500+. Ta trwałość ma znaczenie w przypadku splitterów instalowanych w panelach krosowych, gdzie technicy często ponownie podłączają porty podczas rozwiązywania problemów lub zmian serwisowych.





3

Kiedy wybrać złącza SC/UPC czy SC/APC

Złącza SC/UPC nadają się do zastosowań, w których wymagania dotyczące strat odbiciowych spadają poniżej 50 dB-typowego dla usług transmisji danych GPON i większości łączy światłowodowych w przedsiębiorstwach. W przypadku sieci obsługujących analogową nakładkę wideo RF (1550 nm CATV) lub wymagających strat odbiciowych powyżej 60 dB, wybierz zamiast tego nasz rozdzielacz PLC 1x8 SC/APC. Wypolerowanie pod kątem złączy APC zapobiega-odbiciom, które mogą zniekształcać sygnały RF

Scenariusze zastosowań dla wstępnie{{0}złączonych rozgałęźników SC/UPC 1x8

Rozbudowa małej sieci światłowodowej ISP i WISP

Niezależni dostawcy usług internetowych rozszerzający swoją działalność na światłowody często nie mają-możliwości samodzielnego łączenia łączy. Wstępnie-rozgałęźniki umożliwiają tym operatorom wdrażanie punktów dystrybucji PON przy użyciu istniejącego personelu instalacyjnego, co pozwala uniknąć kosztów podwykonawców lub zakupu sprzętu. Format-i{5}}plug{5}}ułatwia także zarządzanie zapasami.-Każdy rozdzielacz jest kompletną, gotową-do-wdrożenia jednostką, która nie wymaga dodatkowych materiałów eksploatacyjnych.

Budynki mieszkalne i kompleksy mieszkaniowe zazwyczaj kierują światłowód przez pomieszczenia telekomunikacyjne o ograniczonej przestrzeni roboczej. Wstępnie-złączone rozgałęźniki można szybko zamontować w tych ograniczonych przestrzeniach, bez konieczności konfiguracji wymaganej do łączenia zgrzewanego. Właściciele budynków i zarządcy nieruchomości mogą zainstalować pasywną warstwę dystrybucyjną przed podpisaniem umowy z dostawcą usług, tworząc infrastrukturę-gotową do stosowania światłowodów, która przyciąga partnerstwa z dostawcami usług internetowych.

Szybkie wdrożenie FTTH na konkurencyjnych rynkach

Kiedy wielu dostawców ściga się o pozyskanie abonentów na nowo otwartym rynku, o zwycięstwie decyduje szybkość instalacji. Rozgałęźniki-z wstępnie zakończonymi końcówkami skracają godziny pracy każdej instalacji w punkcie dystrybucji w porównaniu z alternatywnymi rozwiązaniami-z łączeniem w terenie. Operatorzy mogą aktywować więcej domów dziennie, budując udział w rynku, zanim konkurencja zaistnieje.

Kampus korporacyjny i budowanie sieci szkieletowych

Kampusy korporacyjne łączące wiele budynków często standaryzują łączność SC/UPC w celu zapewnienia zgodności ze sprzętem sieciowym przedsiębiorstwa. Wstępnie-złączone rozgałęźniki bezproblemowo integrują się z istniejącymi panelami krosowymi i-systemami połączeń krzyżowych, umożliwiając dystrybucję sygnału rozgłoszeniowego, punkty odczepu monitorowania sieci lub nadmiarowe dzielenie ścieżek bez konieczności wykonywania niestandardowych zakończeń.

Tymczasowe sieci wydarzeń i instalacje-wyskakujące

Sieci światłowodowe na potrzeby konferencji, festiwali i obiektów tymczasowych muszą być wdrażane szybko, a następnie często przenoszone do nowych lokalizacji. Wstępnie-złączone rozgałęźniki instaluje się bez użycia narzędzi i przenosi w-ponowne miejsce, co czyni je idealnymi dla firm zajmujących się produkcją wydarzeń i transmisji mobilnych, które nie uzasadniają stałych inwestycji w sprzęt do łączenia.

Środowiska testowe i demonstracyjne sieci

Inżynierowie sprzedaży demonstrujący sprzęt PON i trenerzy sieci uczący technik instalacji światłowodów potrzebują rozgałęźników, które łączą się natychmiast, bez przygotowania. Wstępnie-zakończone jednostki konfigurowane w ciągu kilku sekund na potrzeby demonstracji produktów, ćwiczeń laboratoryjnych i testowania-słuszności-koncepcji, gdzie czas poświęcony na zakończenie odrywa od podstawowej działalności.

Wstępne-rozgałęźniki SC/UPC z konektorami a rozgałęźniki typu Bare Fibre: który wybrać?



Czynnik Wstępnie-ze złączem SC/UPC Gołe włókno (bez złącza)
Wymagany sprzęt instalacyjny Brak – podłączaj bezpośrednio do adapterów Spawarka termojądrowa, tasak, materiały eksploatacyjne
Czas instalacji na jednostkę 5-10 minut 30-60 minut (łącznie ze splataniem)
Poziom umiejętności technika Podstawowa instalacja okablowania Certyfikowane łączenie włókien
Elastyczność złącza Naprawiono SC/UPC (w stanie dostarczonym) Dowolny typ złącza poprzez terminację polową
Spójność jakości Fabrycznie-kontrolowane i testowane Różni się w zależności od warunków terenowych
Najlepsze dla Szybkie wdrożenie, brak możliwości łączenia Niestandardowe złącza, duża-objętość dzięki zespołowi zajmującemu się łączeniem



Jeśli w całej sieci korzystasz z łączności SC/UPC i przedkładasz szybkość instalacji nad elastyczność złączy,-rozgałęźniki z wstępnie podłączonymi złączami oferują wyraźne korzyści. W przypadku projektów wymagających mieszanych typów złączy lub organizacji z ustalonymi operacjami łączenia, zapoznaj się z naszym rozdzielaczem PLC Bare Fibre 1x8 do zakończenia w terenie.



Opcje zamawiania wstępnie-złączonych rozdzielaczy SC/UPC 1x8



Dostawy włókien Evoluxfabrycznie-zakończoneSplittery PLC z wieloma opcjami dostosowywania:



  • Współczynniki podziału:Konfiguracje 1×2, 1×4, 1×8, 1×16, 1×32, 1×64 ze wstępnie-konfiguracjami ze złączem
  • Opcje złącza:SC/UPC (ten produkt), SC/APC, LC/UPC, LC/APC, FC/UPC, FC/APC
  • Długość warkocza:Standardowy 1,5 m; dostępne niestandardowe długości 0,5 m, 1,0 m, 2,0 m lub 3,0 m
  • Kurtka z włókna:Szczelny bufor 900 μm (standard), 2,0 mm lub 3,0 mm z osłoną LSZH
  • Opcje pakietu:Mini rurka, rura stalowa, moduł ABS, kaseta LGX lub taca rack 19".
  • Złącze wejściowe:Może różnić się od wyjść (np. wejście SC/APC z wyjściami SC/UPC)



Ceny hurtowe dostępne dla zamówień na 50+ jednostek. Skontaktuj się z działem sprzedaży, aby uzyskać-wyceny dotyczące konkretnego projektu, w tym niestandardowe oznakowanie i opakowanie.



Często zadawane pytania

P: Czy mogę podłączyć ten rozdzielacz SC/UPC bezpośrednio do mojego GPON OLT?

Odp.: Tak, jeśli Twój OLT ma porty SC/UPC PON. Większość GPON OLT firm Huawei, ZTE, Nokia i Calix akceptuje połączenia SC/UPC lub SC/APC.-Sprawdź specyfikacje swojego sprzętu. Złącze wejściowe SC/UPC rozdzielacza podłącza się bezpośrednio do portu PON OLT lub do adaptera SC/UPC w rozdzielnicy światłowodowej.

P: Czy strata odbicia 50 dB w SC/UPC jest wystarczająca dla mojej sieci PON?

Odp.: W przypadku usług transmisji danych GPON i EPON strata odbicia o 50 dB przekracza wymagania ITU-T G.984. Jeśli wdrażasz nakładkę wideo RF (CATV przez PON), wyższa-czułość odbicia sygnału analogowego może wymagać zamiast tego złączy SC/APC ze stratą odbicia większą lub równą 60 dB.

P: Co się stanie, jeśli przypadkowo podłączę SC/UPC do adaptera SC/APC?

Odp.: Połączenie fizyczne jest możliwe, ale nie jest zalecane. Płaska powierzchnia końcowa UPC-spotykająca się z kątowym adapterem APC tworzy szczelinę powietrzną, która zwiększa tłumienie wtrąceniowe o 2-4dB i znacznie zmniejsza tłumienie odbiciowe. Jeśli musisz połączyć te typy złączy, użyj hybrydowych adapterów SC UPC-na APC, chociaż zawsze preferowana jest dopasowana para złączy.

P: Jak wyczyścić złącza SC/UPC przed instalacją?

O: Użyj Adługopis do czyszczenia światłowodówlub-niestrzępiące się chusteczki nasączone IPA (alkoholem izopropylowym) do oczyszczenia końcówki złącza-bezpośrednio przed połączeniem. Wyczyść także wewnętrzną tuleję wyrównującą adaptera. Zanieczyszczenie kurzem jest główną przyczyną utraty złącza.-Kilka sekund czyszczenia zapobiega późniejszemu rozwiązaniu problemów z bólem głowy.

P: Czy mogę zamontować ten mini rozdzielacz rurowy na zewnątrz?

Odp.: Sam rozdzielacz działa w temperaturze od -40 do +85 stopni, co jest odpowiednie dla zakresu temperatur zewnętrznych. Jednakże pakiet minilamp nie jest odporny na warunki atmosferyczne – należy go zainstalować w obudowie zewnętrznej o stopniu ochrony (IP65 lub wyższej), aby chronić przed wilgocią, promieniowaniem UV i uszkodzeniami fizycznymi.

P: Ile cykli łączenia mogą obsłużyć złącza?

Odp.: Złącza SC/UPC są przystosowane do 500+ cykli łączenia przy zachowaniu określonej tłumienności wtrąceniowej. Obsługuje to normalną rekonfigurację panelu krosowego i rozwiązywanie problemów przez cały okres użytkowania splittera. Unikaj niepotrzebnego podłączania/rozłączania, aby zmaksymalizować żywotność złącza.

P: Jaka jest różnica między tym produktem a rozdzielaczami ABS lub kasetowymi?

O: Ta wersja minilampy zajmuje najmniejszą powierzchnię-tylko chip PLC w tubie ochronnej z pigtailami. Wersje z ABS i kasety mają obudowę z wbudowanymi-adapterami do montażu w szafie-lub panelu-. Wybierz mini tubę, gdy rozdzielacz montowany jest w istniejącej obudowie; wybierz skrzynkę lub kasetę ABS, jeśli potrzebujesz zintegrowanych paneli adapterów.

P: Czy mogę zamówić różne typy złączy na wejściu i na wyjściu?

O: Tak. Typowe konfiguracje obejmują wejście SC/APC (w celu dopasowania do portów OLT) z wyjściami SC/UPC lub wejście LC z wyjściami SC. Określ swoje wymagania przy składaniu zamówienia.-Możemy-zakończyć dowolną standardową kombinację złączy.



Wskazówki dotyczące instalacji-wstępnie podłączonych rozgałęźników SC/UPC

  1. Zaplanuj poprowadzenie kabli przed montażem:Określ, gdzie zakończy się każdy z dziewięciu warkoczyków. Standardowa długość 1,5 m powinna sięgać do panelu adaptera z luzem na pętle serwisowe.-Jeśli nie, zamów długości niestandardowe.
  2. Zabezpiecz korpus mini tuby:Aby zamocować rurkę na miejscu, użyj opasek kablowych, uchwytów samoprzylepnych lub tacki rozdzielającej obudowy. Unikaj naprężeń w punktach wyjścia włókien.
  3. Zachowaj promień zgięcia podczas trasowania:Utrzymuj zagięcia światłowodu o promieniu większym niż 15 mm. Włókno G.657A1 toleruje mniejsze zakręty, ale konserwatywne prowadzenie wydłuża żywotność komponentów.
  4. Oczyść wszystkie złącza bezpośrednio przed połączeniem:Nawet fabrycznie-uszczelnione złącza mogą gromadzić kurz podczas transportu i obsługi. Jedno przejście pisakiem czyszczącym zajmuje kilka sekund i zapobiega utracie dB.
  5. Oznacz każdy port:Oznacz wyraźnie światłowód wejściowy. W przypadku wyjść oznacz numer portu lub miejsce docelowe, aby uprościć przyszłe rozwiązywanie problemów.
  6. Test po instalacji:Sprawdź moc optyczną na każdym porcie wyjściowym za pomocą miernika mocy. Odczyty powinny być zgodne z oczekiwanymi wartościami w oparciu o straty w rozdzielaczu i straty w złączu urządzeń poprzedzających.
