Rozdzielacz PLC 1x8, goły włókno do zakończenia w terenie

Rozdzielacz PLC 1x8, goły włókno do zakończenia w terenie

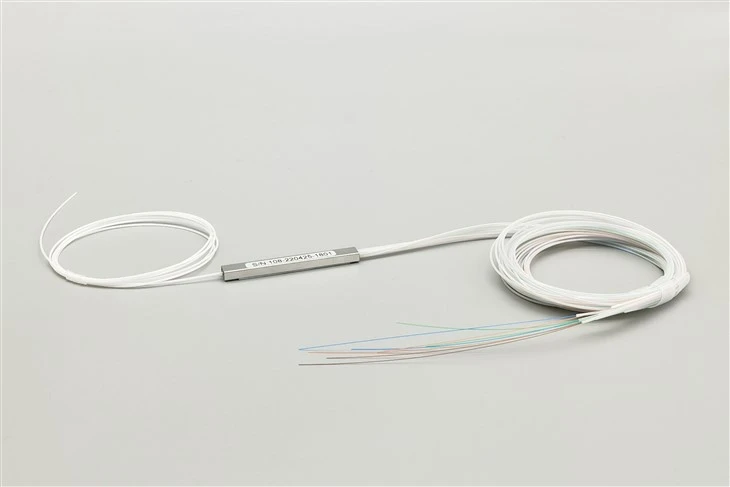

Minirurka rozdzielacza światłowodowego 1X8 PLC bez złącza
● Nieosłonięte wyjście światłowodowe 900 μm – łączenie dowolnego typu złącza na miejscu-
● G.657A1 Wygina się-niewrażliwy włókno do ciasnych przestrzeni instalacyjnych
● Kompaktowy zestaw mini tub (4×40×50mm) do montażu w obudowie
● Tłumienie wtrąceniowe mniejsze lub równe 10,5 dB przy jednorodności mniejszej lub równej 0,8 dB na 8 portach
Send Inquiry

Product Introduction

Specyfikacje rozdzielacza PLC 1x8 Bare Fibre



Konfiguracja 1×8 Styl opakowania Mini tuba (4×40×50mm)
Typ włókna G.657A1 jednomodowy Włókno wyjściowe Gołe włókno 900μm (bez złącza)
Robocza długość fali 1260~1650nm (pełne pasmo O do L) Długość włókna Standardowy 1,5 m (możliwość dostosowania)
Utrata wtrąceniowa Mniej niż lub równo 10,5 dB (typowo 9,8 dB) Strata zwrotu Większy lub równy 55 dB
Jednolitość Mniejszy lub równy 0,8 dB Kierunkowość Większy lub równy 55 dB
PDL (strata zależna od polaryzacji) Mniejsze lub równe 0,2 dB TDL (strata zależna od temperatury) Mniej niż lub równo 0,5 dB
WDL (strata zależna od długości fali) Mniejszy lub równy 0,3 dB Temperatura pracy -40 stopni do +85 stopni
Temperatura przechowywania -40 stopni do +85 stopni Kompatybilność złącza Dowolny (SC/LC/FC/ST poprzez łączenie pól)



Dlaczego warto wybrać rozdzielacz PLC typu Bare Fibre bez-złączy wstępnie zakończonych?



TenRozgałęźnik PLC 1x8są dostarczane z wolnymi wyjściami światłowodowymi 900 μm zamiast-fabrycznie instalowanych złączy, co daje instalatorom sieci i integratorom systemów pełną kontrolę nad ostatecznym zakończeniem. Gdy wymagania projektu wymagają niestandardowych-typów złączy, mieszanych konfiguracji złączy lub precyzyjnych, niestandardowych długości kabli, rozdzielacz gołego włókna eliminuje ograniczenia związane z-jednostkami wstępnie zakończonymi.



Elastyczność zakończeń w terenie dla złożonych projektów FTTH

Pasywna sieć optycznawdrożenia rzadko są zgodne ze standardem pojedynczego złącza. Jeden punkt dystrybucji może wymagać wyjść SC/APC w celu zapewnienia kompatybilności z PON, podczas gdy inny potrzebuje LC/UPC dla paneli połączeniowych-o dużej gęstości. Rozdzielacz 1x8 z gołym włóknem umożliwia technikom wykonanie spawu termojądrowego lub mechaniczne zakończenie dokładnie takiego rodzaju złącza, jakiego potrzeba na każdym porcie wyjściowym-SC, LC, FC lub ST w wersji UPC lub APC-bez zamawiania wielu jednostek SKU rozdzielacza.

Mniejsze zasoby w środowiskach z wieloma-złączami

Wykonawcy zarządzający różnorodnymi projektami infrastruktury światłowodowej często oferują wiele wariantów rozdzielaczy, aby spełnić różne wymagania dotyczące złączy. Rozgałęźniki światłowodowe konsolidują zasoby: pojedyncza jednostka 1x8 może obsługiwać gniazda SC/APC FTTH, połączenia międzysystemowe LC/UPC w centrach danych lub rozgałęźniki FC/APC CATV, w zależności od sposobu zakończenia-w lokalizacji. Takie podejście zmniejsza złożoność zakupów i minimalizuje niewykorzystane zapasy.

Ekonomiczne-w przypadku-wielu wdrożeń

Podczas wdrażania setek węzłów rozdzielających różnica w kosztach pomiędzy urządzeniami typu „bare fibre” a jednostkami-z prekonektorem znacznie się kumuluje. Organizacje posiadające-wewnętrzne możliwości łączenia zgrzewanego mogą zmniejszyć-wydatki na jednostkę, kupując rozgałęźniki bez zakończeń i wykonując instalację złączy przy użyciu istniejącego sprzętu i materiałów eksploatacyjnych.

Charakterystyka techniczna tego minirozgałęźnika lampowego 1x8



G.657A1 Zagięcie-Niewrażliwe włókno do instalacji o ograniczonej przestrzeni

Wykorzystywane są włókna wejściowe i wyjścioweŚwiatłowód jednomodowy klasy G.657A1, który toleruje promienie zgięcia do 10 mm bez znaczącej degradacji sygnału. Ma to znaczenie w ciasnych korytkach połączeniowych, małych koncentratorach dystrybucyjnych włókien i obudowach-montowanych na ścianie, gdzie nieuniknione jest ciasne prowadzenie kabli. Standardowe włókno G.652D spowodowałoby makro-straty zginania w tych samych warunkach.



Kompaktowy pakiet Mini Tube pasuje do standardowych złączy

Ten minirozgałęźnik rurowy o wymiarach zaledwie 4 × 40 × 50 mm można łatwo zintegrować z terminalami dystrybucyjnymi włókien, zewnętrznymi obudowami spawów i jednostkami sieci optycznej. Niewielkie rozmiary pozostawiają miejsce na zarządzanie włóknami i tace połączeniowe w obudowach o ograniczonej przestrzeni-, dzięki czemu nadają się zarówno do instalacji od podstaw, jak i do zwiększania wydajności istniejącej infrastruktury.



Szeroka przepustowość robocza obsługuje nakładkę PON i CATV

Praca w pełnym paśmie O- do pasma L- (1260–1650 nm) oznacza, że ​​ten rozdzielacz obsługuje jednocześnie długości fal GPON downstream (1490 nm), upstream (1310 nm) i nakładkę wideo RF (1550 nm). Operatorzy sieci wdrażający usługi triple-play w pojedynczej instalacji światłowodowej mogą używać jednego modelu rozdzielacza na wszystkich poziomach dystrybucji bez problemów związanych z wydajnością-długości fali.



Scenariusze zastosowań dla rozgałęźników PLC Bare Fibre 1x8



Punkty dystrybucji FTTH wymagające mieszanych typów złączy

Projekty związane ze światłowodami-do-domu-, które obejmują wiele typów budynków lub dostawców sprzętu, często napotykają mieszane wymagania dotyczące złączy. Blok mieszkalny może wykorzystywać spadki SC/APC, podczas gdy sąsiadujący najemca komercyjny określa LC/UPC. Rozgałęźniki gołych włókien umożliwiają technikom terenowym zakończenie każdego wyjścia zgodnie z konkretnym sprzętem w punkcie końcowym, eliminując bałagan związany z adapterami i redukując liczbę punktów połączeń.

Zewnętrzne złącza światłowodowe i koncentratory dystrybucji światłowodów

Złącza montowane-na słupie lub na cokole-zwykle mieszczą rozdzielacze, które zasilają wiele spadków klientów. Kiedy te przerwy kończą się na ONT różnych producentów z różnymi rodzajami portów, rozdzielacz gołego włókna zapewnia elastyczność dopasowania każdego wyjścia do jego miejsca docelowego bez konieczności posiadania zapasów-wariantów z predefiniowanymi terminami.

Optymalizacja zapasów wykonawców i integratorów

Integratorzy systemów składający oferty na projekty o nieokreślonych specyfikacjach złączy mogą wycenić rozgałęźniki gołych włókien i sfinalizować szczegóły zakończenia później. Takie podejście zapobiega błędom w zamawianiu, skraca czas realizacji-konkretnych jednostek łączników i pozwala, aby te same zapasy zaspokajały wiele wymagań klientów.

Sieci CATV RF typu overlay z-niestandardowymi złączami

Operatorzy telewizji kablowej rozszerzający sieci HFC za pomocą nakładek światłowodowych mogą używać złączy FC/APC w urządzeniach stacji czołowej podczas wdrażania SC/APC w lokalizacjach odgałęzień. Rozgałęźniki gołych włókien obsługują oba standardy złączy z jednej puli rozgałęźników, upraszczając zaopatrzenie w dużych obszarach usług geograficznych.

Środowiska laboratoryjne i testowe wymagające częstej rekonfiguracji

Laboratoria badawczo-rozwojowe i stanowiska do testowania światłowodów często muszą zmieniać konfigurację typów złączy pomiędzy eksperymentami. Rozgałęźniki gołych włókien umożliwiają technikom spawanie tymczasowych złączy, testowanie różnych metod zakańczania lub integrację z niestandardowymi oprawami testowymi bez stałego wiązania się z jednym standardem złącza.

Opcje zamawiania rozdzielaczy PLC Bare Fibre 1x8



Evolux Fibre dostarcza rozgałęźniki PLC z gołym włóknem w wielu konfiguracjach, aby spełnić specyficzne wymagania projektu:



  • Współczynniki podziału:Dostępne konfiguracje 1×2, 1×4, 1×8, 1×16, 1×32, 1×64 i 2×N
  • Średnica włókna:Gołe włókno 250 μm, ciasny bufor 900 μm, z płaszczem 2,0 mm lub 3,0 mm
  • Długość włókna:Standardowy 1,5 m; długości niestandardowe od 0,5m do 3,0m na ​​zamówienie
  • Opcje pakietu:Minirurka, rurka stalowa, skrzynka ABS, kaseta LGX lub taca do montażu w stojaku-
  • Światłowód wejściowy:Może być dostarczony ze złączem wejściowym lub bez (SC/LC/FC)



W przypadku projektów wymagających-wstępnie zakończonych wyjść, zapoznaj się z naszym-złączowym rozdzielaczem PLC 1x8 SC/UPC do wdrożenia-i{5}}odtwarzania.



Często zadawane pytania

P: Co oznacza „bez złącza” lub „WOC” w przypadku rozgałęźników PLC?

Odp.: „Bez złącza” oznacza, że ​​włókna wyjściowe pozostają niezakończone-gołymi końcówkami włókien 900 μm lub 250 μm zamiast-zainstalowanych fabrycznie złączy. Umożliwia to technikomzłącze fuzyjnelub mechanicznie zakończ dowolny typ złącza (SC, LC, FC, ST) polerowaniem UPC lub APC podczas instalacji w terenie.

P: Jakiego sprzętu potrzebuję do zakończenia rozdzielacza światłowodowego?

Odp.: Łączenie termojądrowe wymaga spawarki, przecinaka włókien, tulejek łączących i pigtaili z żądanym typem złącza. Do łączenia mechanicznego wykorzystuje się-wypolerowane złącza mechaniczne i tasak. Organizacje nieposiadające sprzętu do łączenia powinny zamiast tego rozważyć nasze-wstępnie połączone rozgałęźniki.

P: Czy mogę mieszać różne typy złączy w tym samym rozdzielaczu światłowodowym 1x8?

O: Tak. Każde z ośmiu włókien wyjściowych może być niezależnie zakończone różnymi typami złączy. Na przykład cztery porty z SC/APC do połączeń FTTH i cztery porty z LC/UPC do połączeń paneli krosowych-wszystko z tego samego rozdzielacza.

P: Czystrata wtrąceniowawyższe po zakończeniu pola w porównaniu do złącza fabrycznego?

Odp.: Prawidłowo wykonane złącza termojądrowe dodają około 0,02–0,05 dB na punkt połączenia, co jest wartością nieistotną. Połączenia mechaniczne zazwyczaj dodają 0,1–0,3 dB. Fabrycznie-złączone rozgałęźniki mogą mieć nieco niższe całkowite straty, ale różnica rzadko jest znacząca w przypadku typowych budżetów na łącza PON.

P: Jaką długość światłowodu powinienem zamówić do zastosowań związanych z terminacją polową?

Odp.: Zamów długość wystarczającą, aby dosięgnąć miejsca montażu rozdzielacza do kasety połączeniowej lub panelu krosowego, plus 30–50 cm dodatkowe na potrzeby zdejmowania izolacji, przycinania i prób łączenia. Standardowa długość 1,5 m sprawdza się w większości zastosowań-montowanych w obudowach; zażądać dłuższych włókien dla większych szaf dystrybucyjnych.

P: Czy w gołym włóknie zastosowano jakąś specjalną powłokę wpływającą na spawanie?

Odp.: Nie. Włókno buforowe o grubości 900 μm wykorzystuje standardową powłokę akrylową kompatybilną ze wszystkimi popularnymi narzędziami do usuwania izolacji i przycinania. Nie jest wymagane żadne specjalne przygotowanie poza normalnymi procedurami łączenia zgrzewanego.

P: Czy mogę zamówić stronę wejściową z wolnym złączem i wyjściami?

O: Tak. Możemy dostarczyć rozgałęźniki z-wstępnie podłączonym wejściem (SC/APC, SC/UPC, LC lub FC), pozostawiając wszystkie wyjścia nieosłonięte do terminacji na miejscu. Podczas składania zamówienia określ wymagania dotyczące złącza wejściowego.

P: Jaki jest minimalny promień zgięcia włókien wyjściowych podczas instalacji?

Odp.: Włókno G.657A1 obsługuje promień zgięcia 10 mm przy długotrwałym obciążeniu. Podczas instalacji zachowaj promień co najmniej 15 mm, aby zapewnić-długoterminową niezawodność. Unikaj załamań światłowodu podczas prowadzenia przez tace spawów.
