Szybkie złącze a łączenie fuzyjne: które ma sens w przypadku FTTH?

W przypadku wdrożeń FTTH wybór między szybkim złączem światłowodowym a złączem termojądrowym zależy od tego, w którym miejscu sieci następuje zakończenie połączenia, ile złączy dziennie musi aktywować załoga oraz od tego, czy złącze będzie znajdować się w pomieszczeniu, czy będzie pieczone w zamknięciu antenowym przez następne piętnaście lat. Dzięki szybkim złączom technik może wejść i wyjść z siedziby abonenta w czasie krótszym niż minuta na każde zakończenie. Łączenie metodą termojądrową tworzy trwałe połączenie szkła--szkła, którego nie zakłóci nic innego jak koparka. Większość operatorów używa obu -, ale wiedza dokładnie, gdzie wytyczyć tę linię, oddziela czyste i zyskowne wdrożenie od takiego, które generuje lata ciężarówek.

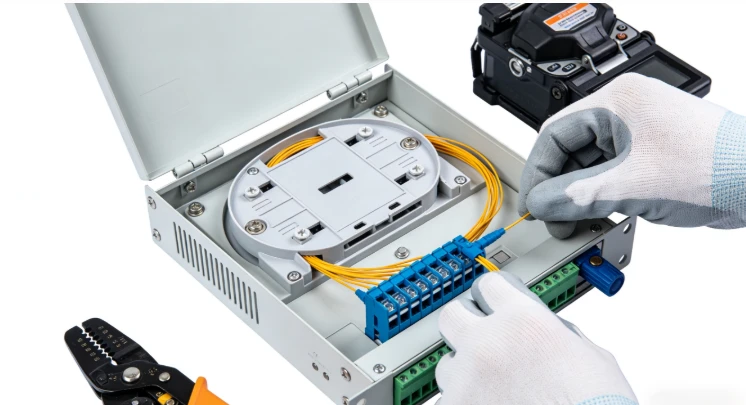

Co to jest szybkie złącze w FTTH?

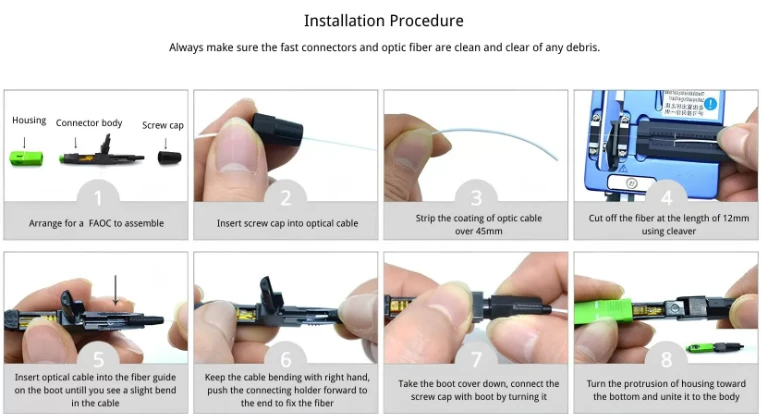

Szybkie złącze -, zwane także złączem-do instalowania w terenie lub złączem mechanicznym -, to wstępnie-wypolerowane urządzenie końcowe z krótkim końcem światłowodu i tulejką ceramiczną już osadzoną wewnątrz obudowy. Technik zdejmuje i przecina przychodzący kabel odgałęźny, wsuwa gołe włókno do mechanizmu wyrównującego z rowkiem V- i blokuje go na fabrycznym króćcu. Indeks-dopasowany żel wypełnia mikroskopijną szczelinę powietrzną pomiędzy dwoma końcami włókien, utrzymując odbicie Fresnela i tłumienność wtrąceniową w granicach specyfikacji.

Po obniżeniu rytmu cały proces zajmuje około 30–60 sekund. Bez prądu, bez sklejarki, bez piekarnika termokurczliwego. ASzybkie złącze światłowodowe SCz polerowaniem UPC zazwyczaj mierzy się około 0,2 dB tłumienności wtrąceniowej i tłumienności odbiciowej powyżej 50 dB. Wariant APC zwiększa tłumienie odbicia do ponad 60 dB - i to rozróżnienie ma większe znaczenie niż większość arkuszy specyfikacji, ponieważ architektury PON są wrażliwe na-odbicia wsteczne w odbiorniku OLT. Z naszego doświadczenia w dostarczaniu złączy do projektów GPON i XGS-PON wynika, że ​​instalatorzy domyślnie sięgają po SC/APC po stronie abonenta. UPC pojawia się głównie w połączeniach Ethernet-punkt-punkt- lub w starszych instalacjach, w których istniejąca infrastruktura została zbudowana w oparciu o adaptery UPC.

W przypadku ekip obsługujących duże-ostatnie-aktywacje ostatniej mili- bloki mieszkalne, budynki kampusów, wiejskie sieci FTTH, gdzie sam przejazd ciężarówki kosztuje więcej niż złącze, - szybkie złącza eliminują wąskie gardło ze sprzętu do czystej wydajności pracy.

Jak działa łączenie fuzyjne i dlaczego nadal jest ono właścicielem szkieletu

Spawanie fuzyjne trwale łączy dwa gołe końce włókien poprzez stopienie ich razem w łuku elektrycznym. Precyzyjny tasak tworzy płaską powierzchnię czołową, a silniki wyrównujące spawarki dopasowują oba rdzenie do pasowania sub-mikronowego przed wyzwoleniem łuku. Rezultatem jest ciągła ścieżka szklana z tłumiennością wtrąceniową zwykle poniżej 0,05 dB i tłumieniem odbiciowym przekraczającym 60 dB.

Ten poziom wydajności nie jest zbliżony do tego, co może zapewnić jakakolwiek metoda mechaniczna. W przypadku linii magistralnych, kabli zasilających i segmentów sieci dosyłowych, gdzie co dziesiąta część decybeli składa się z kilkudziesięciu punktów splotu, jedyną poważną opcją jest łączenie termojądrowe. Samo złącze jest wytrzymałe fizycznie - po zabezpieczeniu-koszulką termokurczliwą wewnątrz szczelnego zamknięcia, a złącze topikowe wytrzymuje wilgoć, cykle termiczne i wibracje bez degradacji.

Jednak koszty ogólne są realne. Rdzeń-spawarki termojądrowej,-precyzyjny tasak i zestaw przygotowawczy kosztują razem od kilku do ponad dziesięciu tysięcy dolarów. Każde połączenie trwa od dwóch do czterech minut, łącznie z przygotowaniem i zabezpieczeniem, a spawarka wymaga naładowanego akumulatora lub zasilania sieciowego. Potrzebujesz także czystej, stabilnej powierzchni do pracy, na której możesz pracować -, co nie zawsze jest możliwe na rurze lub w ciasnym otworze na rękę.

Wydajność optyczna: gdzie przerwa ma znaczenie, a gdzie nie

Większość artykułów porównawczych zestawia liczby strat wtrąceniowych obok siebie i na tym się kończy. Rzeczywistość jest bardziej wielowarstwowa.

Łączenie fuzyjne stale osiąga poziom poniżej 0,05 dB na złącze; dobrze-konserwowany sprzęt często osiąga poziom 0,02 dB w trybie jednomodowym. Szybkie złącza mieszczą się w zakresie od 0,2 do 0,3 dB w normalnych warunkach terenowych. W przypadku pojedynczego abonenta z jednym lub dwoma punktami końcowymi różnica ta - około 0,15 do 0,25 dB - prawie nigdy nie zagraża zgodności z budżetem łącza. GPON klasa B+ pozwala na całkowite tłumienie ścieżki pomiędzy OLT i ONT do 28 dB. Kabel przyłączeniowy do zastosowań domowych stanowi zwykle niewielką część tego budżetu, więc wkład złącza mieści się w granicach marginesu.

Strata odbiciowa ma miejsce wtedy, gdy wybór typu złącza ma większe znaczenie niż metoda zakończenia.Szybkie złącza SC APCosiągnąć tłumienie odbiciowe powyżej 60 dB, co jest wystarczające dla GPON i XGS-PON. Warianty UPC wynoszą około 50 dB - w przypadku-tylko transmisji danych w sieci Ethernet, ale stanowią potencjalny problem, jeśli na tym samym włóknie znajduje się analogowa nakładka CATV (RF przez szkło). Jest to jeden z najczęściej spotykanych błędów w zaopatrzeniu: instalator chwyta złącza UPC, ponieważ są tańsze w opakowaniu, a następnie podczas testów akceptacyjnych w sieci przesyłającej wideo napotyka błąd-straty zwrotnej. Jeśli Twoja sieć obsługuje dowolną formę PON, domyślnie użyj APC i unikaj wywołania zwrotnego.

Większa różnica w wydajności pojawia się z biegiem czasu, a nie pierwszego dnia. Złącze termotopliwe to szkło stopione ze szkłem - bez żelu, bez zacisku i bez ruchomych części. Szybkie złącze opiera się na żelu o dopasowanym indeksie, który może powoli ulegać degradacji przez lata cykli termicznych, oraz na mechanizmie z rowkiem w kształcie litery V, który może przesuwać się pod wpływem powtarzających się wibracji. Wewnątrz domu abonenta lub w szczelnej skrzynce przyłączeniowej degradacja jest minimalna. W odsłoniętej osłonie anteny lub nieogrzewanej szafce ulicznej łączenie termojądrowe zapewnia mierzalną przewagę niezawodności w okresie użytkowania wynoszącym od pięciu{{7} do-dziesięciu- lat.

Koszt: cztery warstwy, a nie jedna liczba

Porównanie ceny jednostkowej szybkiego złącza z kosztem materiałów eksploatacyjnych złącza zgrzewanego nie daje większości obrazu. Prawdziwe porównanie obejmuje cztery warstwy: wyposażenie kapitałowe, materiały eksploatacyjne, czas pracy i długoterminową-konserwację.

Szybkie złącza wymagają niemal zerowego kapitału. Tasak, striptizerka, chusteczki nasączone alkoholem i pudełko złączy - cały zestaw mieści się w etui na pasku. Każde złącze kosztuje więcej za sztukę niż koszulka termokurczliwa-, ale czas pracy na końcówkę jest znacznie krótszy. W-budynkach mieszkalnych FTTH o dużej przepustowości, w których technik aktywuje od 15 do 25 kropli dziennie, oszczędności w pracy przewyższają wyższe koszty materiałów eksploatacyjnych. Widzieliśmy, jak menedżerowie projektów skracali terminy aktywacji o 30–40 procent, po prostu zmieniając zakończenie abonenckie ze złącza typu pigtail na szybkie złącze - nie dlatego, że złącze jest lepsze w wartościach bezwzględnych, ale dlatego, że eliminuje konfigurację splotarki, zarządzanie tacami i zależność od zasilania na ostatnim etapie.

Łączenie fuzyjne odwraca ekonomię. Początkowy koszt sprzętu jest znaczny, ale koszt materiałów eksploatacyjnych na-złącze jest znikomy. W przypadku operatorów spawających setki włókien w centrali, węźle dystrybucyjnym lub przy zamykaniu spawów koszt pojedynczego złącza spada znacznie poniżej obszaru-szybkich złączy. Każdy staw również nie wymaga żadnych-kontroli- żadnych ponownych-zakończeń, wymiany żelu ani czyszczenia.

W ciągu dziesięcioletniego-cyklu życia sieci łączenie termojądrowe zwykle wygrywa w segmentach szkieletu i dystrybucji pod względem całkowitego kosztu posiadania. Szybkie złącza zwykle wygrywają w segmentach dostępu i upuszczania. Operatorzy, którzy prowadzą najbardziej rygorystyczne projekty, używają obu - i dokładnie wybierają, która metoda zostanie zastosowana.

Dopasowanie metody do segmentu sieci

W tym miejscu ogólne porady rozpadają się. „Użyj szybkich złączy do zrzutów i fuzji do szkieletu” jest prawdą w pierwszym przybliżeniu, ale prawdziwe decyzje zapadają na granicach.

Szybkie złącza są oczywistym wyborem w przypadku wewnętrznych zakończeń abonenckich. Technik zdejmuje kabel przyłączeniowy, kończy go, podłącza do ONT lub gniazdka ściennego, sprawdza światło za pomocą VFL i przechodzi do następnego urządzenia. Nie trzeba rozpakowywać sklejarki, nie trzeba układać tacki łączącej, nie jest potrzebne zasilanie. W przypadku kompilacji MDU, w których podczas jednej wizyty uruchamiane są dziesiątki jednostek,-szybkość przypadająca na jednostkę powoduje poważną kompresję osi czasu projektu. Zazwyczaj zalecamy szybkie złącza do każdego punktu końcowego, który znajduje się w pomieszczeniu, jest chroniony przed warunkami atmosferycznymi i gdzie poziom umiejętności instalatora może się różnić, - co, szczerze mówiąc, opisuje większość pracy-po stronie abonenta.

Łączenie fuzyjne należy do punktów agregacji. Zamknięcia złączy w miejscach, w których kable zasilające wychodzą do dystrybucji, w szafachpigtaile światłowodowepodłącz wyjścia rozdzielacza do paneli krosowych, a każde złącze zewnętrzne, które ma przetrwać bez konserwacji przez lata. Wyższy koszt robocizny na-złącze jest uzasadniony trwałą wydajnością odporną na warunki atmosferyczne.

Szara strefa to przejście-do-odpływu - od dystrybucji do punktu, w którym kabel opuszcza szafkę uliczną lub terminal wejściowy do budynku i biegnie do abonenta. Jeśli ten punkt końcowy zostanie zamknięty w odpowiedniej obudowie, a kabel zostanie-wstępnie przycięty na odpowiednią długość, szybkie złącze będzie działać. Jeśli jest to kran antenowy, odsłonięty cokół lub miejsce o znanych ekstremalnych temperaturach, bezpieczniejszym rozwiązaniem jest spawanie metodą termojądrową. Klienci z Bliskiego Wschodu i-Afryki Subsaharyjskiej zgłaszali szybszą-niż-oczekiwaną degradację żelu w szybkich złączach narażonych na długotrwałe wysokie temperatury otoczenia - nie była to katastrofalna awaria, ale wystarczające zwiększenie strat, aby spowodować wizyty konserwacyjne. W takich środowiskach zmniejsza się całkowita liczba połączeńwstępnie-złączone zespołyjest często mądrzejsze niż debatowanie nad złączem i złączem w każdym indywidualnym punkcie końcowym.

Przywracanie awaryjne to kolejny scenariusz, w którym szybkie złącza zarabiają na życie. Gdy kabel zostanie przecięty i serwis musi zostać przywrócony w ciągu kilku godzin, technik może natychmiast przywrócić łączność za pomocą szybkich złączy, a następnie zaplanować wykonanie stałego złącza zgrzewanego na następny okres konserwacji. To etapowe podejście - teraz szybkie złącze, później połączenie zgrzewane - jest standardową praktyką wśród dostawców usług, którzy śledzą średni czas naprawy.

Czynnik umiejętności, którego nie pokazują arkusze specyfikacji

Szybka instalacja złącza wymaga podstawowej obsługi światłowodu - rozebrania, oczyszczenia, przycięcia na długość i zamocowania w korpusie złącza. Większość techników osiąga akceptowalne wyniki po kilku godzinach-szkolenia praktycznego. Najczęstszym rodzajem awarii jest złe rozcięcie lub zanieczyszczenie powierzchni końcowej światłowodu, oba zjawiska są natychmiast widoczne podczas kontroli VFL. Jeśli szybkie zakończenie złącza ulegnie awarii, rozwiązanie jest proste: wyciągnij włókno,-odetnij je ponownie,-włóż ponownie.

Łączenie fuzyjne wymaga więcej. Technik musi przygotować włókno z mniejszymi tolerancjami, obsługiwać i konserwować spawarkę (w tym wymianę elektrod i kalibrację), zarządzać tacami spawów wewnątrz obudów bez naruszania promienia zgięcia oraz odczytać szacunkowe straty spawarki, aby wychwycić uszkodzone złącza przed zamknięciem. Szkolenie zajmuje kilka dni; prawdziwą biegłość buduje się w ciągu tygodni pracy w terenie. Na rynkach, na których brakuje wyszkolonych splicerów - i obejmuje to część Ameryki Łacińskiej,-Afrykę Subsaharyjską i Azję Południowo-Wschodnią -, wąskie gardło-wykwalifikowanej siły roboczej może ograniczyć szybkość wdrażania w większym stopniu niż dostępność sprzętu.

Jest to rzeczywisty czynnik w planowaniu projektu, a nie przypis. Jeśli harmonogram wdrożenia zależy od aktywacji 500 abonentów miesięcznie, a personel zatrudnia tylko dwóch przeszkolonych specjalistów, przepychanie każdego zakończenia przez fuzję stanowi problem z harmonogramem. Szybkie złącza po stronie abonenta umożliwiają wysłanie większej, mniej wyspecjalizowanej ekipy na ostatnią milę, podczas gdy spawacze mogą skupić się na pracy, która faktycznie wymaga ich umiejętności ({3}} zamknięcia, szafy i połączenia szkieletowe.

Trwałość: komfort w pomieszczeniu kontra kara na zewnątrz

Złącze termotopliwe chronione wewnątrz szczelnego zamknięcia jest zasadniczo odporne na degradację środowiska. Spoiwo szklane nie koroduje, nie pochłania wilgoci ani nie dryfuje optycznie. Dane terenowe pochodzące od największych firm telekomunikacyjnych konsekwentnie podają współczynniki awaryjności spawów poniżej 0,1% w ciągu dziesięciu-letnich okresów.

Szybkie złącza dobrze sprawdzają się w pomieszczeniach zamkniętych i chronionych obudowach zewnętrznych. Wewnątrz pomieszczeń abonenckich, w szczelnym gniazdku ściennym lub w odpowiednio uszczelnionej skrzynce zaciskowej złącze jest narażone na minimalne naprężenia i może wytrzymać cały okres użytkowania sieci. Ryzyko pojawia się w odsłoniętych miejscach na zewnątrz - zamknięcia antenowe, nieogrzewane cokoły,-obudowy kranów montowanych na linkach -, gdzie indeks-pasujące powierzchnie żelowe zamarzają-cyklicznie rozmrażając, a zacisk w-rowku V może podlegać wibracjom- powodowanym przez wiatr. Ulepszone formuły żelowe i hermetycznie zamknięte obudowy zmniejszyły tę lukę w ciągu ostatnich kilku lat, ale ogólna zasada nadal obowiązuje: jeśli punkt końcowy znajduje się na zewnątrz i nie jest niezawodnie uszczelniony, należy go połączyć metodą termojądrową.

Szybkie złącze a łączenie metodą termojądrową: porównanie specyfikacji

Dla operatorów budujących lub rozbudowujących infrastrukturę FTTH decyzją nie jest to, którą metodę wybrać, - ale to, gdzie w sieci należy każda metoda. Dzięki prawidłowemu wyznaczeniu tej granicy wydajność optyczna jest stała, koszty instalacji pod kontrolą, a problemy związane z konserwacją są minimalne. Niezależnie od tego, czy pozyskujeszzłącza światłowodowew przypadku wdrożenia lub wyboru na dużą-skalępigtaile do zakończeń korytek połączeniowychw szafie rozdzielczej właściwy komponent w każdej warstwie oddziela sieć, która przejdzie testy akceptacyjne od tej, która pozostanie niezawodna przez dziesięć lat.
