Decyzja w ciągu jednej minuty
W przypadku większości standardowych ODF, skrzynek przyłączeniowych i łączenia pojedynczych-włókien o małej-do-średniej-liczbie,Pigtail światłowodowy 250um vs 900umdecyzję należy rozpocząć od 900µm. Łatwiej jest operować wokół złącza i obszaru trasowania. Kiedy gęstość-kasety spawów, układ-zgrzewania masy lub ograniczona przestrzeń trasowania stają się czynnikiem ograniczającym, zwykle lepszym punktem wyjścia jest 250 µm.
Średnica bufora jest wyborem konstrukcji mechanicznej, a nie klasy optycznej. Pigtail światłowodowy 900 µm z natury nie powoduje mniejszych strat w splocie niż pigtail 250 µm, a włókno 250 µm nie jest gorsze optycznie, ponieważ jest cieńsze.
To zmienia kwestię inżynierii. Zamiast pytać, która średnica działa lepiej, zapytaj, która prezentacja włókien pasuje do korytka, sposób obsługi, metoda łączenia i zabezpieczenia mechaniczne dostępne w instalacji.
Co właściwie mierzy 250µm i 900µm

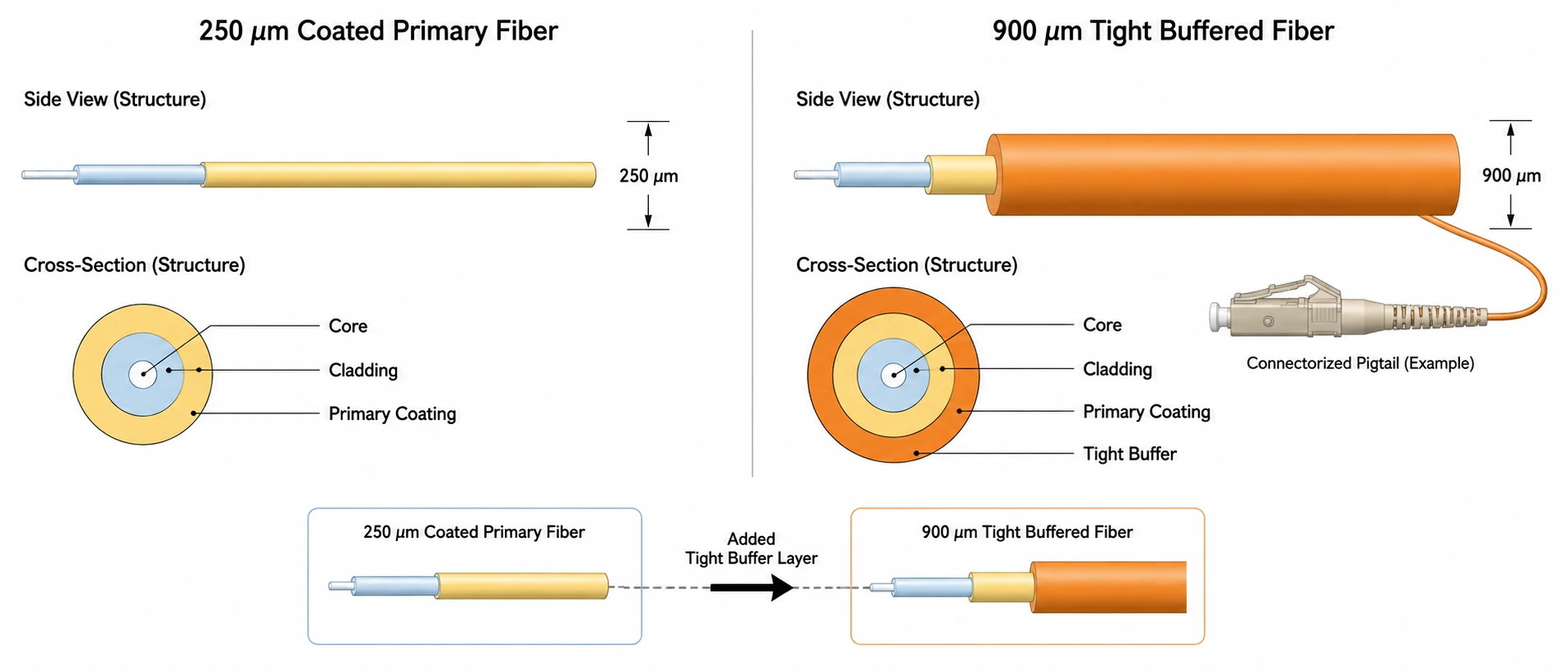

Typowy światłowód jednomodowy-telekomunikacyjny można uprościć w następujący sposób:
rdzeń ~9µm → płaszcz 125µm → powłoka podstawowa ~250µm → opcjonalny bufor ~900µm
Wymiar 250 µm zwykle odnosi się do powlekanego światłowodu. Konstrukcja o grubości 900 µm dodaje kolejną warstwę ochronną wokół powlekanego włókna. Podstawowy włókno światłowodowe może nadal być tego samego typu.
Dlatego właśnie jest to popularne wyszukiwane hasłoLuźna tuba 250um vs ciasny bufor 900umwymaga kwalifikacji. W kablach z luźną-rurą często znajduje się włókno powlekane o grubości 250 µm, natomiast włókno z ciasnym-buforem o grubości 900 µm jest powszechne w zespołach zakończeń wnętrzowych. Sama średnica nie definiuje jednak całej konstrukcji kabla.
Konstrukcja pigtailowa 250 µm i 900 µm w skrócie
| Czynnik inżynieryjny | Pigtail światłowodowy 250µm | Pigtail światłowodowy 900µm |
|---|---|---|
| Szkło optyczne | Można używać tego samego typu światłowodu SM/MM | Można używać tego samego typu światłowodu SM/MM |
| Średnica okładziny | Zwykle 125µm | Zwykle 125µm |
| Prezentacja zewnętrzna | Pierwotne włókno powlekane | Dodatkowy bufor wokół włókna powlekanego |
| Obsługiwanie | Bardziej delikatny | Łatwiej postępować indywidualnie |
| Ochrona mechaniczna | W większym stopniu opiera się na tacy/obudowie | Lepsza ochrona podczas trasowania i przygotowania |
| Gęstość tacy | Wyższy | Niżej |
| Proces usuwania izolacji | Mniej materiału do usunięcia | Zależy w dużym stopniu od konstrukcji bufora |
| Kaseta o dużej zawartości błonnika- | Często korzystne | Może zużywać niepotrzebną ilość routingu |
| Przepływ pracy metodą fuzji masowej/wstążki | Lepiej dopasowane do wielu gęstych architektur | Zwykle mniej atrakcyjne |
| Standardowe zakończenie ODF | Nadaje się do użytku, ale musi być zaprojektowana ochrona | Zwykle praktyczne ustawienie domyślne |
Surowa różnica geometryczna jest większa niż początkowo sugerowały średnice. Jeśli dwie okrągłe konstrukcje porównuje się tylko pod względem średnicy, ich pola-przekrojów skalują się z kwadratem średnicy:
(900 / 250)² ≈ 12.96
Nie oznacza to, że taca może pomieścić dokładnie 13 razy więcej włókien 250 µm. Tulejki łączące, wymagania dotyczące zginania, luźne pętle, elementy ustalające i skrzyżowania włókien również zajmują miejsce. Obliczenia wyjaśniają, dlaczego zastąpienie wielu sekcji prowadzących 250 µm sekcjami 900 µm może mieć wpływ na tacę o dużej-liczbie w znacznie większym stopniu, niż sugerują same liczby dotyczące średnicy.
Rozmiar bufora nie określa wydajności optycznej
Średnica bufora nie determinuje tłumienia wtrąceniowego. Podczas spawania metodą termojądrową odpowiednim interfejsem optycznym jest przygotowane włókno szklane. Powłokę lub bufor usuwa się z obszaru splotu, zanim przecięte włókna zostaną wyrównane i stopione.
Stowarzyszenie Fiber Optic Association opisuje typowo utratę spawu jednomodowego-fuzyjnego-0,1 dB lub mniej. Większe straty mogą wskazywać na problemy, takie jak zanieczyszczenie lub niedoskonałe połączenie. Pozostaje to problemem-jakości spawu, a nie dowodem na to, że bufor 900 µm przepuszcza światło lepiej niż powłoka 250 µm. (Stowarzyszenie Światłowodowe)
Nie akceptuj określenia „900 µm dla niższych strat” jako znaczącej specyfikacji zapytania ofertowego.
Zamiast tego sprawdź, czy łączone światłowody są kompatybilne. Typ światłowodu i, w stosownych przypadkach, charakterystyka pola-mają znacznie większe znaczenie niż średnica zewnętrznego bufora. Szerszy kontekst przygotowań omówiono w naszym artykuleprzewodnik po metodach zakończenia kabla światłowodowego.

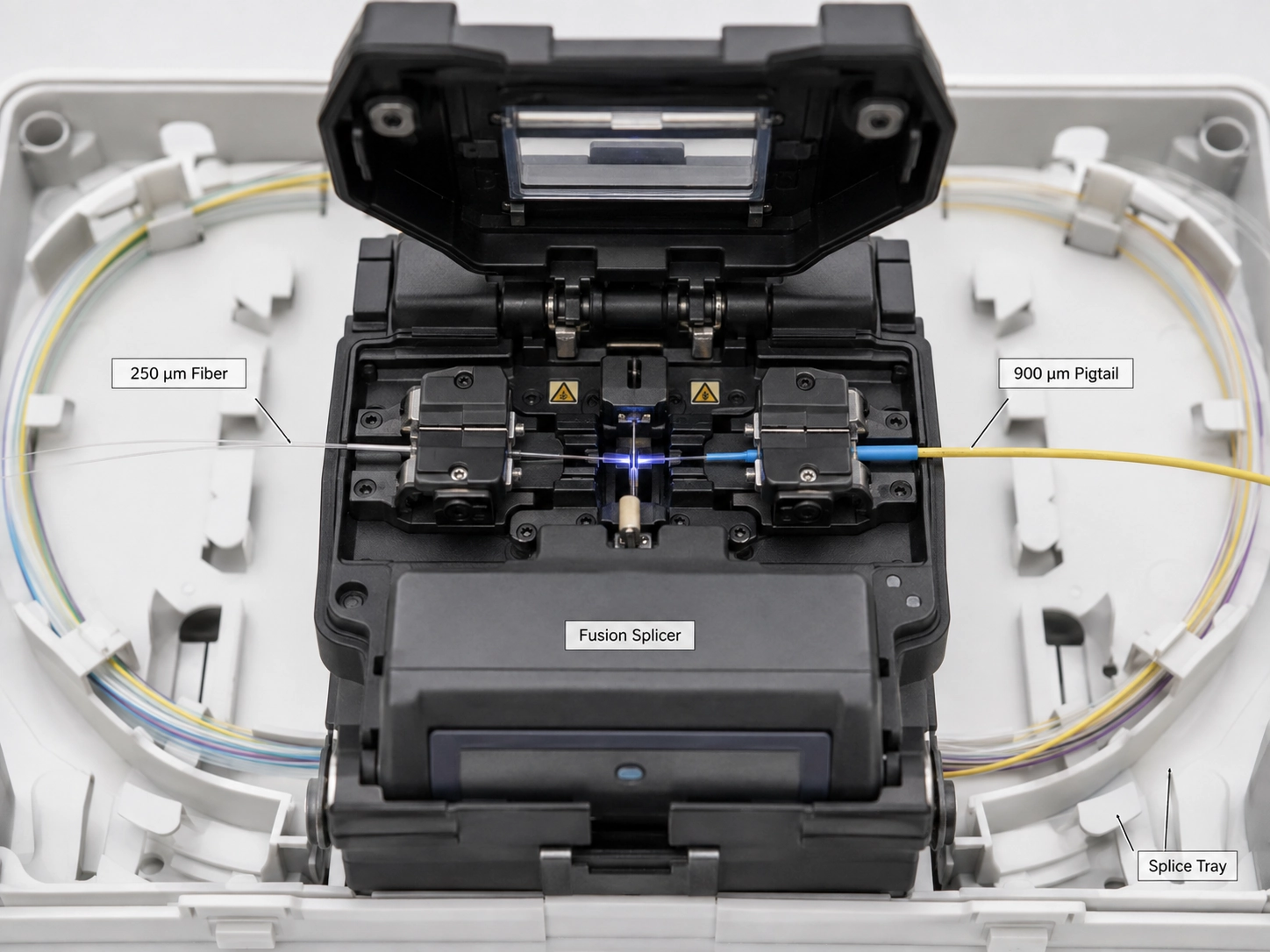

Czy można połączyć włókno 250 µm z pigtailem 900 µm?
Tak. AWłókno 250um do pigtaila 900umprzejście jest normalną architekturą, gdy leżące u jego podstaw światłowody są kompatybilne.
Spawarka nie spawa „materiału 250 µm” z „materiałem 900 µm”. Obie konstrukcje zabezpieczające są usuwane z obszaru połączenia. Szkło jest czyszczone i rozszczepiane, przygotowane włókna są wyrównywane i stapiane, a gotowe połączenie jest zabezpieczane przed składowaniem na tacy.
FOA ilustruje to bezpośrednio za pomocą 24-włóknistego kabla na zewnątrz-zakładu, w którym włókna 250 µm są łączone z oznaczonymi kolorami pigtailami 900 µm w celu zakończenia. (Stowarzyszenie Światłowodowe)
Prawdziwym warunkiem jest kompatybilność optyczna. Jeśli dwa włókna mają różną charakterystykę pola-lub rozproszenia wstecznego, OTDR może wykazywać różne pozorne straty w splotach w zależności od kierunku testu. Pomiar dwukierunkowy pomaga prawidłowo scharakteryzować tę sytuację. (Stowarzyszenie Światłowodowe)
Dlatego specyfikacja zamówienia nie powinna odrzucać architektury od 250 µm-do 900 µm tylko dlatego, że średnice zewnętrzne są różne.
Kiedy pigtail światłowodowy 900 µm jest lepszym wyborem inżynierskim
A Pigtail światłowodowy 900um do łączenia termojądrowegojest praktycznym punktem wyjścia w zwykłej skrzynce ODF lub terminatorze, gdy dostępna jest przestrzeń na routing, a technicy zajmują się włóknami indywidualnie.
Standardowe zakończenie ODF i telekomunikacyjne
W przypadku zakończenia LC w ODF pigtail 900 µm zwykle zapewnia bardziej użyteczną-ochronę poszczególnych włókien niż 250 µm, gdy taca ma wystarczającą ilość miejsca na prowadzenie. Oto praktyczne zastosowanie kryjące się zaPigtail światłowodowy LC do ODFspecyfikacji, zamiast po prostu wybierać 900 µm, ponieważ jest grubsze.
Jest ważna granica. Bufor 900 µm nie jest odpowiednikiem kabla krosowego z płaszczem 2,0 lub 3,0 mm. Jeśli włókno opuszcza chronioną tacę i będzie wielokrotnie ciągnięte, wiązane, zmieniane położenie lub narażone na obsługę sprzętu, bezpieczniejszym rozwiązaniem będzie odpowiednio osłonięty lub w inny sposób zabezpieczony przewód.
Mała-liczba skrzynek zakończeniowych
Przy niewielkiej liczbie włókien oszczędność objętości routingu zwykle nie jest dominującym ograniczeniem. Jeśli taca zapewnia już chronioną ścieżkę prowadzenia, 900 µm ogólnie ułatwia instalację i późniejszą identyfikację.
To ustawienie domyślne przestaje działać, gdy dodatkowy bufor powoduje skrzyżowanie włókien, gromadzenie się luzu lub kolizję z pokrywą tacy. W tym momencie geometria obudowy stała się zmienną sterującą.
Kiedy warkocze 250 µm mają większy sens
A Pigtail światłowodowy 250umstaje się lepszym wyborem, gdy ograniczeniem jest gęstość tras, a sama obudowa zapewnia wymaganą ochronę mechaniczną.

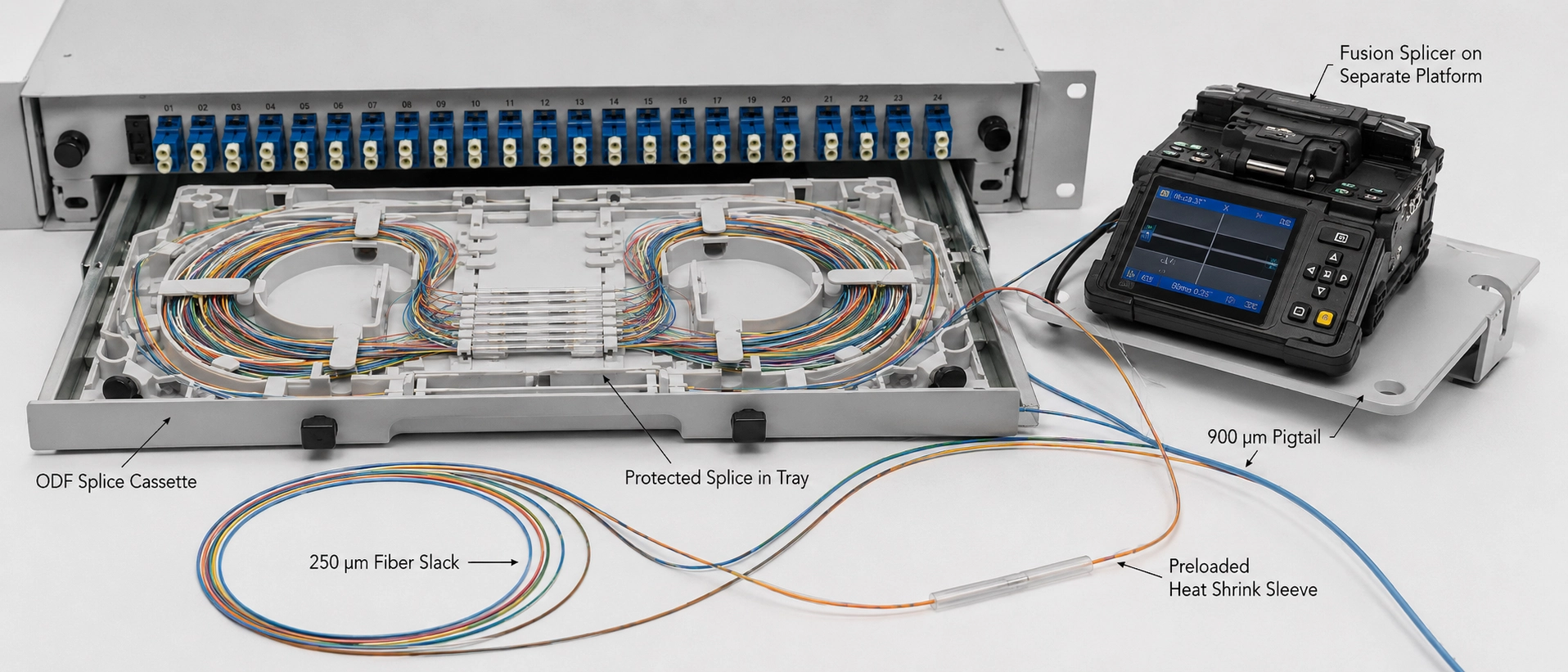

Kasety spajające o dużej-gęstości
W chronionympigtail światłowodowy do kasety spawówkonstrukcja, routing 250 µm zmniejsza objętość zajmowaną przez poszczególne włókna i pozostawia więcej miejsca wokół uchwytów spawów i luźnych-ścieżek przechowywania.
W tym miejscu przydatne staje się porównanie geometryczne 12,96×. Nie przewiduje pojemności kasety. Wyjaśnia, dlaczego różnica w średnicy wynosząca 650 µm staje się istotna, gdy powtarza się ona w wielu pojedynczych odcinkach trasy.
Warunkiem jest zabezpieczenie mechaniczne. Włókno powlekane o grubości 250 µm powinno pozostać wewnątrz kontrolowanej ścieżki-zarządzania włóknem. Wysunięcie niezabezpieczonego włókna 250 µm poza kasetę powoduje jedynie zamianę problemu gęstości na problem ryzyka mechanicznego.
Architektura wstęgowa i-masowa
Systemy-masy termojądrowej zaprojektowano tak, aby wspólnie przenosiły wiele włókien w procesie roboczym. Indywidualne bufory 900 µm mogą przeciwdziałać tej przewadze w zakresie gęstości.
Nasze stanowisko jest bardziej szczegółowe niż powszechna zasada „900 µm w pomieszczeniu, 250 µm na zewnątrz”:wybierz prezentację używaną przez architekturę złącza, a nie granicę budynku.
Najlepszy zestaw może wykorzystywać oba rozmiary
A Pigtail światłowodowy 250um vs 900umzespół nie wymaga tej samej średnicy ochronnej od złącza do złącza. To jest kotwica dokładnego dopasowania-treści- artykułu, ale opisuje także ważną opcję projektu fizycznego.
Kaseta hybrydowa może poprowadzić buforowane włókno o grubości 900 µm ze złącza lub panelu adaptera przez obszar, w którym technicy obsługują poszczególne pigtaile, a następnie przejść w określonym chronionym punkcie wewnątrz kasety do światłowodu powlekanego o grubości 250 µm w celu zapewnienia miejsca spawu i- przechowywania luzu. Sekcja boczna złącza-zyskuje gęstość trasowania bez zmuszania sekcji bocznej złącza- do rezygnacji z ochrony przed obsługą.
Jest to przydatne, gdy wymagana jest jedna specyfikacja średnicy koca, aby spełnić dwa różne wymagania mechaniczne. Strona zakończenia wymaga zabezpieczenia podczas obsługi, natomiast strona złącza może wymagać gęstości trasowania.
Zatem w przypadku zamówienia „250 czy 900µm?” czasami jest niekompletny. Rysunek powinien wskazywać, gdzie zaczyna się i kończy każda prezentacja włókien oraz czy przejście jest chronione przez kasetę.
Problemy z instalacją, które zwykle pojawiają się po zakupie
Technicznie zgodna specyfikacja światłowodu może w dalszym ciągu wiązać się z niepotrzebną pracą w terenie, jeśli zachowanie podczas usuwania izolacji, ochrona połączeń i geometria korytka zostaną sprawdzone dopiero po dostarczeniu materiału.
Możliwość usuwania izolacji jest częścią specyfikacji
Dwa włókna sprzedawane jako 900 µm mogą zachowywać się inaczej podczas przygotowania, ponieważ nominalna średnica zewnętrzna nie mówi, jak mocno bufor jest związany z leżącym pod spodem włóknem powlekanym.
Jeżeli ściśle trzymanego buforu nie można usunąć w sposób czysty na wymaganej długości przygotowania, technicy nie powinni kompensować tego mocniejszym pojedynczym pociągnięciem. Krótsze segmenty odizolowujące zmniejszają obciążenie przykładane do odsłoniętego włókna. Jeśli przygotowanie nadal jest niespójne, przed instalacją produkcyjną należy sprawdzić narzędzie do usuwania izolacji i konstrukcję zderzaka.
DlaDostawca pigtaili światłowodowych 900umDlatego też samo zapytanie ofertowe „900µm” jest niekompletne. Określ wymagania dotyczące konstrukcji lub przygotowania buforu i potwierdź, że zamierzona metoda usuwania jest z nimi zgodna.
Osłony połączeń muszą pasować do uchwytu tacy
Spawarka obsługuje przygotowane szkło, ale taca musi później poradzić sobie z chronionym złączem. Wymiary osłony, uchwyt tulei i ścieżka frezowania tworzą zatem jeden system mechaniczny.
Przed zamówieniem tulejek sprawdź wymiary osłony uchwytu spawów. Ochraniacz, który nie jest całkowicie osadzony w uchwycie, może popchnąć przejście światłowodu w stronę ścianki korytka i utworzyć niepotrzebne zagięcie bezpośrednio obok chronionego złącza.
Jest to bardziej przydatne niż zakładanie, że dłuższy ochraniacz jest automatycznie bezpieczniejszy.
Sprawdź tacę przy zamkniętej pokrywie
Układ prowadzenia, który pasuje, gdy kaseta jest otwarta, nie musi oznaczać gotowej instalacji.
Po przechowywaniu spawów, ochraniaczy i luzu sprawdź, czy zamknięcie pokrywy nie powoduje ściskania pętli, nie podnosi włókien z elementów ustalających lub nie tworzy ostrego przejścia obok ochraniacza. W tym miejscu wybór bufora przestaje być porównaniem katalogowym i staje się decyzją dotyczącą-projektu obudowy.

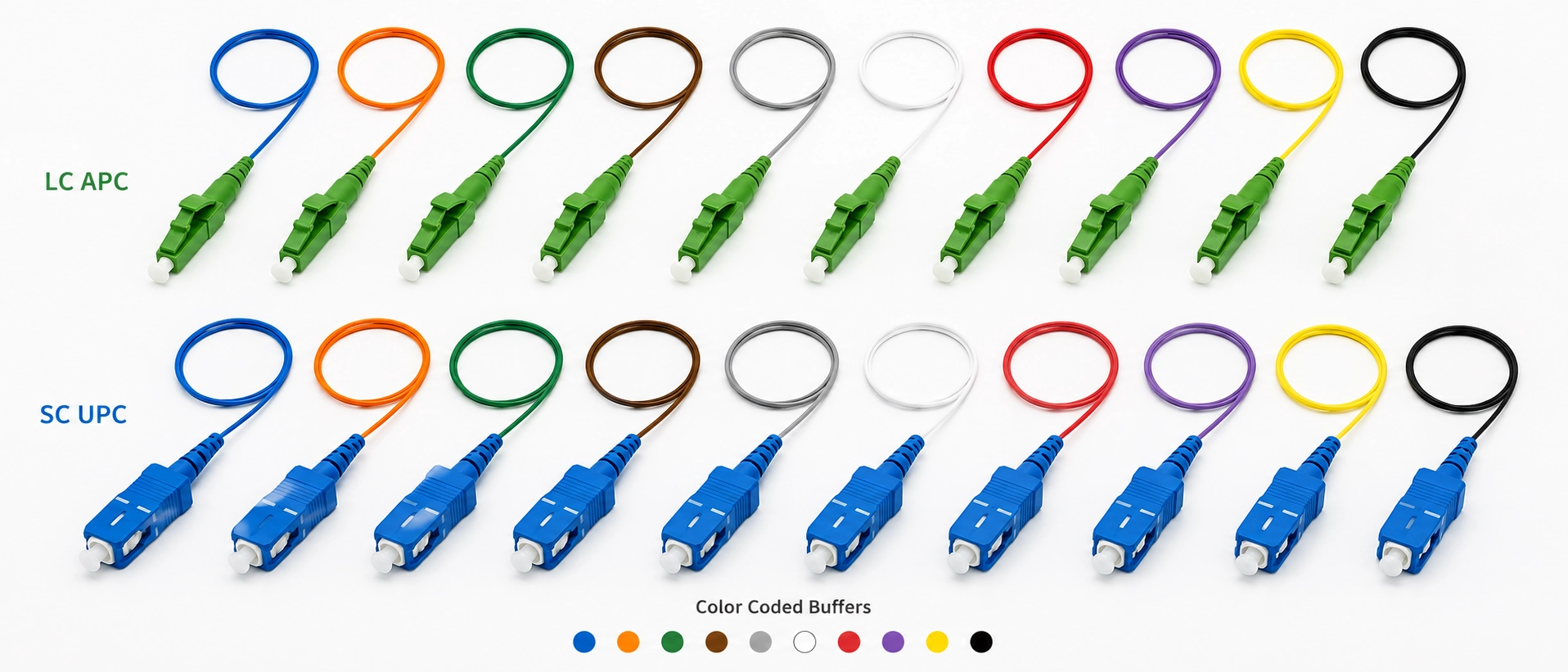

Zapytanie ofertowe, co umieścilibyśmy na pigtailu światłowodowym
Dlaniestandardowy zestaw pigtaili światłowodowychokreślenie tylko „250 µm” lub „900 µm” pozostawia kilka zmiennych nierozwiązanych. Dwie oferty mogą odpowiadać średnicy nominalnej, różniąc się rodzajem włókna, zachowaniem taśmy, konstrukcją złącza, identyfikacją i tym, jak zespół faktycznie pasuje do zamierzonej korytka.
Zapytanie ofertowe dotyczące produkcji powinno definiować:
- Typ światłowodu, np. OS2/G.652.D, G.657.A1/A2, OM3 lub OM4.
- Prezentacja włókna: włókno powlekane 250 µm, włókno buforowane 900 µm lub określone przejście pomiędzy nimi.
- Typ złącza, np. LC, SC lub FC.
- Typ polski, UPC lub APC, jeśli ma to zastosowanie.
- Liczba włókien i identyfikacja/sekwencja kolorów. Jeżeli identyfikacja musi być zgodna z instalacją kablową, należy wyraźnie zdefiniować konwencję. Naszprzewodnik po kodach kolorów światłowodówpokrywa tę warstwę.
- Długość warkocza i wymagana tolerancja.
- Kryteria akceptacji optycznej gotowego zespołu złącza.
- Środowisko instalacji i typ obudowy, np. ODF, kaseta łącząca, skrzynka przyłączeniowa FTTH lub zewnętrzny-interfejs zamknięcia zakładu.
Pola te zapobiegają niejednoznaczności specyfikacji, ale nadal nie mogą udowodnić, że zespół fizycznie przejdzie przez konkretną obudowę.
Dlapigtail światłowodowy do instalacji telekomunikacyjnejdodanie rysunku tacy lub wyraźnego zdjęcia trasy do zapytania ofertowego daje dostawcy informacje, których nie może dostarczyć specyfikacja tekstowa: kierunek wyjścia złącza, lokalizację przejścia bufora, geometrię-uchwytu tulei i dostępną ścieżkę przechowywania luzu.
Wybierz według architektury wdrożenia, a nie przyzwyczajenia
| Sytuacja wdrożeniowa | Wybór początkowy | Powód inżynieryjny |
|---|---|---|
| 250µm OSP do normalnego ODF | Pigtail 900µm | Łatwiejsza obsługa indywidualna; Spawanie od 250 µm-do 900 µm jest normalne |
| Mała-liczna skrzynka FTTH z odpowiednią przestrzenią routingową | Zwykle 900µm | Maksymalna gęstość rzadko jest ograniczeniem kontrolnym |
| Kompaktowa kaseta-o dużej gęstości | Najpierw oceń 250 µm | Zmniejsza ilość routingu w chronionej przestrzeni |
| Układ wstążki lub masy-fuzji | Architektura 250µm/wstęga | Zachowuje przewagę gęstości, jaką daje metoda łączenia |
| Wielokrotne przenoszenie włókien poza chronioną tacą | Żadne z nich nie powinno być ustawieniem domyślnym | Należy używać odpowiednio osłoniętego lub zabezpieczonego mechanicznie przewodu |
Najbardziej użytecznym sygnałem, że domyślna wartość 900 µm została przekroczona, nie jest arbitralny próg-liczby włókien. Jest to konflikt routingu. Jeśli zaplanowane sekcje 900 µm uniemożliwiają współistnienie wymaganego luzu, umieszczenia ochraniaczy lub prześwitu pokrywy wewnątrz tacy, oceń architekturę 250 µm.
Przed wypuszczeniem dużej-liczbyPigtail światłowodowy 250um vs 900umspecyfikacji, porównaj ją z rzeczywistym rysunkiem tacy. Wyjście złącza, położenie uchwytu-tulejki, przejście bufora i zgromadzony luz muszą działać jednocześnie po zamknięciu pokrywy.
Jeśli instalacja rzeczywiście wymaga przewodu z płaszczem, a nie prowadzenia pigtaili, FB-LINKkonfiguracje kabli światłowodowychobejmują odpowiednie złącze, światłowód i opcje ochrony.
Często zadawane pytania
Jaka jest główna różnica pomiędzy pigtailem światłowodowym 250 µm i 900 µm?
Pigtail 900 µm dodaje bufor ochronny wokół włókna powlekanego o grubości około 250 µm, więc praktyczne różnice dotyczą obsługi, ochrony mechanicznej, usuwania izolacji i gęstości tacki, a nie wydajności optycznej.
Czy mogę połączyć włókno 250 µm z pigtailem 900 µm?
Tak. Jeśli leżące pod spodem włókna światłowodowe są kompatybilne, warstwy ochronne są usuwane z obszaru spawu przed stopieniem przygotowanych włókien szklanych.
Czy pigtail 900µm ma mniejsze tłumienie wtrąceniowe?
Nie. Sama średnica bufora nie zmniejsza tłumienności wtrąceniowej; wydajność optyczna zależy od kompatybilności włókien, jakości spawu, jakości złącza i reszty ścieżki optycznej.
Który rozmiar bufora jest lepszy w przypadku-kasety spawów o dużej gęstości?
Pigtail światłowodowy o średnicy 250 µm jest zwykle lepszym punktem wyjścia, gdy głównym ograniczeniem jest chroniona przestrzeń trasowania, natomiast warkocz 900 µm jest praktyczny, gdy załatwiane są większe sprawy i dostępna jest wystarczająca ilość miejsca na tacę.
Jakiego rozmiaru bufora powinienem używać w standardowym ODF?
Pigtail 900 µm jest zwykle praktycznym rozwiązaniem domyślnym dla standardowego ODF z odpowiednią przestrzenią trasowania i indywidualnym łączeniem zgrzewanym.
Zanim zamrozisz specyfikację pigtaila
Rozmiar bufora należy określić, zanim pigtail stanie się pozycją zamówienia o stałym zakupie. Na tym etapie taca, uchwyt rękawa, proces usuwania izolacji i ścieżka ułożenia mogą już określić, która prezentacja jest praktyczna.
Dla rzeczywistegoPigtail światłowodowy 250um vs 900umprojektu, podaj FB-LINK złącze i wypolerowanie, specyfikację światłowodu, wymaganą prezentację światłowodu, liczbę włókien, długość pigtaila oraz rysunek tacy lub obudowy. Dane wejściowe umożliwiają sprawdzenie proponowanej konstrukcji pod kątem wymagań-po stronie złącza i zakończenia-, zanim specyfikacja zostanie zamrożona.
Jeśli wymagana jest-specyficzna dla projektu dokumentacja testowa pigtaili, zachowanie podczas usuwania izolacji lub tolerancje montażu, należy to wyraźnie określić w zapytaniu ofertowym i poprosić o potwierdzenie w odniesieniu do dokładnie proponowanej konstrukcji pigtaili. Nie zakładaj, że oświadczenie testowe opublikowane dla innego zestawu włókien automatycznie odnosi się do zakupionego pigtaila.
