Skrzynka zaciskowa światłowodu (FTB) to kompaktowa obudowa, która kończy, łączy i organizuje kable światłowodowe w punkcie końcowym trasy kablowej.Łączy przychodzące pasma światłowodu z pigtailami za pomocą spawania, a następnie kieruje te pigtaile do portów adaptera, do których podłączane są kable krosowe. Większość kupujących nie ma problemu z tą definicją. Mają trudności z wyborem odpowiedniego typu, liczby portów, formatu adaptera i poziomu ochrony dla konkretnego środowiska instalacyjnego - i od tego zaczyna się większość możliwych do uniknięcia problemów z wdrażaniem.
W tym przewodniku skupiono się na decyzjach, które faktycznie mają znaczenie przy określaniu i instalowaniu skrzynek zaciskowych światłowodów, zamiast powtarzać podstawy, które można znaleźć w dowolnym arkuszu danych produktu.
Co właściwie znajduje się w skrzynce zaciskowej światłowodu

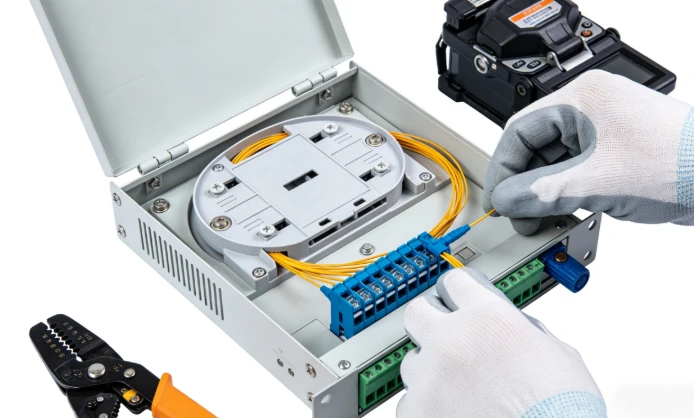

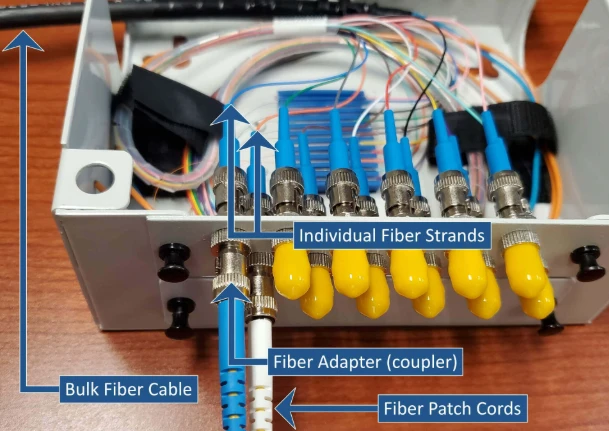

Każdy FTB, niezależnie od marki i modelu, zawiera trzy grupy funkcjonalne. Obudowa zapewnia ochronę fizyczną i środowiskową. Taca spawów zarządza spawami pomiędzy włóknami kabla ipigtaile światłowodowe. A panel adaptera prezentuje porty złączy światu zewnętrznemu.
Materiał obudowy zależy od środowiska instalacji. W jednostkach wewnętrznych zazwyczaj stosuje się ABS lub mieszanki PC+ABS: lekkie,-ognioodporne i niedrogie. Jednostki zewnętrzne wymagają-polimeru stabilizowanego promieniami UV z gumowymi-uszczelkami lub-stali walcowanej na zimno z powłoką natryskową elektrostatyczną. Różnica nie jest kosmetyczna. Skrzynka z ABS-do zastosowań wewnętrznych, zamontowana na ścianie zewnętrznej, zacznie kredować i pękać w ciągu 18 miesięcy w miejscu-wystawionym na działanie słońca, a gdy uszczelka ulegnie uszkodzeniu, wilgoć dotrze do tacki połączeniowej. W tym momencie pudełko niczego nie chroni.
Taca spawów to miejsce, w którym odbywa się rzeczywista praca optyczna. Włókna kablowe są zdejmowane, cięte i łączone z włóknami pigtailowymi wewnątrz poszczególnych uchwytów spawów. Nadmiar włókna zostaje zwinięty w pętle magazynujące. Liczą się tutaj dwie liczby: ile spawów może pomieścić kaseta i czy kanały prowadzące wymuszają minimalny promień zgięcia. Standardowe światłowód jednomodowy G.652D wymaga promienia zgięcia co najmniej 30 mm. Niewrażliwe na zginanie włókno G.657A2 toleruje zaledwie 10 mm, dlatego stało się rozwiązaniem domyślnym w projektach FTB-o ograniczonej przestrzeni. Taca, która zmusza włókna do ciaśniejszych zagięć niż wsporniki światłowodowe, spowoduje utratę makrozgięć -, która jest widoczna na zapisie OTDR, ale jest prawie niemożliwa do naprawienia bez ponownego-spawania.
Panel adaptera trzymaadaptery światłowodowe- gniazda, do których można podłączyć kable krosowe z podłączonego sprzętu. Adaptery SC/APC są standardem w sieciach FTTH i PON, ponieważ ich wypolerowanie pod kątem 8 stopni powoduje zmniejszenie tłumienia odbicia poniżej -60 dB, co ma znaczenie dla jakości transmisji wychodzącej. Adaptery LC dominują w środowiskach centrów danych, w których priorytetem jest gęstość portów. Mieszanie typów adapterów w jednym FTB jest technicznie możliwe w przypadku adapterów hybrydowych, ale powoduje zamieszanie podczas konserwacji i należy go unikać, chyba że istnieje wyraźny powód techniczny. Jeśli nie masz pewności, jakiego ekosystemu łączników wymaga Twoja witryna, zapoznaj się z tym zestawieniemcztery popularne typy złączy światłowodowychobejmuje kompromisy.
Rodzaje skrzynek zaciskowych światłowodu - i kiedy każdy z nich ma sens
Klasyfikacja FTB nie jest skomplikowana, ale zły wybór ze względu na środowisko to jeden z najczęstszych błędów zakupowych. Oto, co odróżnia główne typy w praktyce, a nie tylko w teorii.
FTB-montowane na ścianiesą podstawą wdrożeń FTTH i-małych biur. Przykręcane są do ściany lub umieszczane w szafie rozdzielczej-słabego prądu, obsługują od 2 do 24 rdzeni światłowodowych i mają otwieraną-uchylną lub zdejmowaną pokrywę. Instalacja zajmuje kilka minut ({7}} od dwóch do czterech śrub i dławik kablowy -, dlatego są one wybierane w przypadku{{9}masowych wdrożeń w budynkach mieszkalnych, gdzie-jednostkowy koszt robocizny musi pozostać niski. Kompromisem jest ograniczona przestrzeń na tackę połączeniową: jeśli trzeba zintegrować rozdzielacz PLC lub obsłużyć więcej niż 24 rdzenie, skrzynka do montażu na ścianie-szybko się zapełnia.
FTB-montowane w stojakunależy umieszczać w standardowych 19-szafach 19-calowych w centrach danych, biurach centralnych i schronach telekomunikacyjnych. Wysuwane w celu zapewnienia dostępu do splotów, oferują większą gęstość portów (24, 48, do 96 włókien) i obsługują zarówno architektury połączeń krzyżowych, jak i interkonektowych. Dodatkowy koszt na jednostkę jest uzasadniony w środowiskach, w których dyscyplina w zakresie zarządzania kablami i przyszła skalowalność przewyższają cenę obudowy.

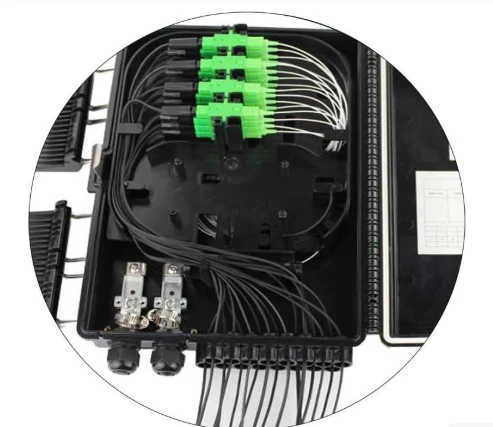

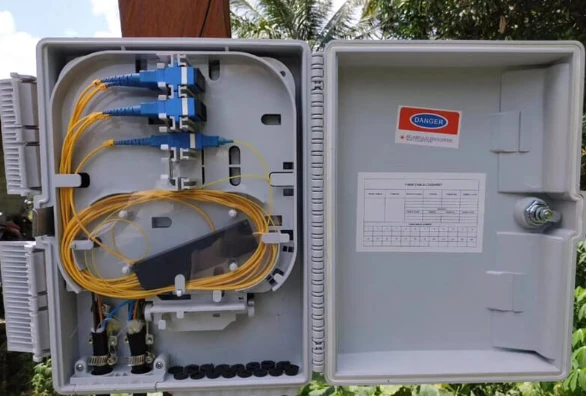

Zewnętrzne FTBsą przeznaczone do montażu na słupie-lub na ścianie zewnętrznej-. Uszczelnione uszczelki, obudowy odporne na promieniowanie UV-, osprzęt odporny- na korozję i tolerancja temperatury roboczej od około -40 stopni do +75 stopni. Stopień ochrony IP jest tutaj najważniejszą specyfikacją - i jedną z najczęściej błędnie ocenianych. Skrzynka o stopniu ochrony IP54 działa w osłoniętym korytarzu. Słup obok nadmorskiej autostrady wymaga stopnia ochrony IP68. Określanie na podstawie etykiety („dopuszczone do stosowania na zewnątrz”), a nie rzeczywistych warunków w miejscu instalacji, powoduje, że pudełka zawodzą w terenie.
Komputerowe FTBto lekkie, przenośne jednostki do środowisk testowych, tymczasowych stacji łączenia lub małych miejsc, gdzie montaż na stałe jest niepraktyczny. Poświęcają ochronę środowiska dla wygody.
Informacje dotyczące szybkiego wyboru
| Scenariusz wdrożenia | Zalecany typ | Liczba wspólnych portów | Adapter | Kluczowe wymaganie |
|---|---|---|---|---|
| Wewnętrzny FTTH (pojedynczy dom) | Uchwyt ścienny | 4 / 8 | SC/APC | Kompaktowy rozmiar, tacka połączeniowa na 1–2 kable |
| Mieszkanie / pion MDU | Do montażu-na ścianie lub na zewnątrz | 8 / 12 / 24 | SC/APC | Kompatybilność z rozdzielaczem, liczba wejść kablowych |
| Centrum danych / centrala | Montaż w stojaku- | 24 / 48 / 96 | LC | Gęstość portów,-dostęp do wysuwanej tacy |
| Zewnętrzny punkt dystrybucji | Zapieczętowane pudełko zewnętrzne | 8 / 12 / 24 | SC/APC | Stopień ochrony IP65+, odporność na promieniowanie UV i wilgoć |
| Miejsce tymczasowe/testowe | Pulpit | 4 / 8 / 12 | Różnie | Przenośność, szybka konfiguracja |
Praktyczna zasada: zapełnij pudełko już pierwszego dnia do około 60–70% jego pojemności. Pozostała przestrzeń nad głową pozwala na przyszły wzrost bez konieczności wymiany całej obudowy.
Kilka wskazówek „nie” pozwala zaoszczędzić więcej pieniędzy niż jakakolwiek tabela wyboru. Nie używaj FTB-do montażu na ścianie, jeśli już wiesz, że rozdzielacz PLC musi zmieścić się w środku, - miejsce na półce będzie w najlepszym razie marginalne. Nie zakładaj, że IP65 obejmuje każde miejsce na zewnątrz; odsłonięte mocowania na słupach i lokalizacje przybrzeżne wymagają stopnia ochrony IP68. I nie należy domyślnie używać adapterów LC tylko dlatego, że są mniejsze, jeśli reszta witryny jest zbudowana wokół SC/APC. - Naprawa niezgodnego złącza kosztuje więcej, niż jest wart przyrost gęstości.
Typowe błędy przy wyborze skrzynek zaciskowych światłowodów
Większość problemów z FTB nie jest spowodowana wadliwym sprzętem. Są one spowodowane błędami specyfikacji popełnionymi przed zamówieniem pudełka. Powtarzają się cztery błędy.
Wybór typu adaptera bez sprawdzania istniejącego asortymentu patchcordów.W projektach, w których jeden zespół określa FTB, a kable krosowe zamawia inny, dzieje się to częściej niż powinno. Panel adaptera SC/APC jest bezużyteczny, jeśli w obiekcie znajduje się już szuflada pełna zworek SC/UPC. Kątowe-polerowane i płaskie-polerowane tulejki będą fizycznie dopasowane, ale szczelina powietrzna na interfejsie tworzy impuls odbicia, który pogarsza wydajność przesyłania danych PON. Przed zablokowaniem panelu adaptera sprawdź ekosystem złączy.
Wybieranie pudełek zewnętrznych na podstawie etykiety marketingowej zamiast rzeczywistego stopnia ochrony IP.„Do użytku na zewnątrz” nie jest klasą IP. Pudełko oznaczone jako „na zewnątrz” może mieć stopień ochrony IP54, co oznacza, że jest odporne na rozpryski wody, ale nie na długotrwały deszcz ani mycie pod ciśnieniem. Jeśli miejsce instalacji jest narażone na działanie warunków atmosferycznych, sprawdź konkretny numer IP pod kątem warunków, w jakich rzeczywiście będzie znajdować się urządzenie, -, a nie warunków podanych w karcie specyfikacji.
Niedocenianie wolnej przepustowości portu.Moduł 12-rdzeniowy jest nieco droższy niż moduł 8-rdzeniowy. Wymiana 8-rdzeniowej skrzynki na 12-rdzeniową dwa lata później – łącznie z transportem samochodowym, ponownym łączeniem i przestojami – kosztuje wielokrotnie więcej niż różnica w cenie. Specyfikacja wzrostu.
Ignorowanie zgodności ze współczynnikiem kształtu rozdzielacza.Jeśli plan wdrożenia wymaga integracji aRozgałęźnik optyczny PLCwewnątrz skrzynki zaciskowej układ korytek połączeniowych i głębokość obudowy muszą pomieścić moduł rozdzielacza -, zwykle w postaci mini-lampy lub kasety ABS. Nie każdy FTB jest do tego przeznaczony. Zanim założysz, że rozdzielacz będzie pasował, sprawdź wymiary wewnętrzne i konfigurację tacy.
Integracja rozgałęźników PLC w skrzynkach zaciskowych światłowodów
Więcej operatorów FTTH łączy teraz funkcję podziału i funkcję terminacji w tej samej obudowie. Zamiast prowadzić światłowód z oddzielnej szafy rozdzielacza do skrzynki zaciskowej znajdującej się poniżej, rozdzielacz jest umieszczony bezpośrednio na korytku światłowodowym FTB. Światłowód kabla zasilającego podłącza się do wejścia rozdzielacza; każde wyjście rozdzielacza jest połączone metodą termojądrową z pigtailem, który kończy się na panelu adaptera. Abonenci łączą się za pomocą kabli odgałęźnych podłączonych do adapterów na panelu przednim.
Dzieje się tak, ponieważ rozdzielacze PLC działają-niezależnie od długości fali w paśmie operacyjnym 1260–1650 nm. Pojedynczy zintegrowany FTB może jednocześnie obsługiwać GPON w dół przy 1490 nm, w górę przy 1310 nm i nakładkę wideo RF przy 1550 nm. Nie jest potrzebny żaden dodatkowy sprzęt filtrujący.
Mniej obudów oznacza mniej punktów połączeń, krótsze ścieżki światłowodowe i prostszą dokumentację - mniej pracy instalacyjnej i mniej bieżącej konserwacji. Ograniczeniem jest rozmiar obudowy: uchwyt do montażu-na ścianieskrzynka przyłączeniowa światłowoduz rozdzielaczem 1×8 pozostawia niewiele miejsca na przechowywanie zapasowych włókien, więc instalacja musi być czysta. W projektach, w których liczba portów, format adaptera i integracja rozdzielacza muszą zostać potwierdzone razem, układ pudełka ma większe znaczenie niż pojemność nagłówka w arkuszu danych. Aby zapoznać się ze szczegółową mechaniką sposobu, w jaki sygnały przechodzą przez te obudowy, zapoznaj się z tym przewodnikiem technicznymjak działa skrzynka zaciskowa światłowoduobejmuje wewnętrzną ścieżkę sygnału.
Praktyki instalacji i konserwacji, które naprawdę mają znaczenie
Dwa etapy instalacji powodują najwięcej problemów w terenie i obu można uniknąć.
Pierwszym z nich jest zanieczyszczony splot. Brudny koniec światłowodu wprowadza 0,3–0,5 dB nadmiernej tłumienności wtrąceniowej na splot - wystarczającej, aby zepchnąć marginalne łącze PON poniżej progu czułości odbiornika. Przed przycięciem oczyść każdy koniec włókna niestrzępiącymi się chusteczkami-i IPA. Po rozcięciu sprawdzić pod mikroskopem światłowodowym. Jeśli widoczne są jakiekolwiek zanieczyszczenia, oczyść je i ponownie-odetnij. Czas spędzony na tym kroku jest trywialny w porównaniu z czasem spędzonym na rozwiązywaniu problemów ze złączem o wysokich{10}stratach po zamknięciu pudełka.
Drugi to moment obrotowy dławika kablowego. Nadmierne-dokręcenie powoduje zmiażdżenie powłoki kabla i naprężenie włókien wewnątrz. Niedokręcenie-umożliwia wnikanie wilgoci przez wiele miesięcy. Postępuj zgodnie z wartościami momentu obrotowego określonymi przez producenta. Nie jest to krok, w którym „dokręcenie ręką i trochę” jest akceptowalnym substytutem klucza dynamometrycznego.
W przypadku bieżącej konserwacji skrzynki zaciskowe światłowodów są pasywne i wymagają minimalnej uwagi -, ale nie zerowej. Praktyczny harmonogram: inspekcja wizualna i czyszczenie-końca złącza co 12–18 miesięcy w przypadku instalacji wewnętrznych, co 6 miesięcy w przypadku instalacji na zewnątrz lub w trudnych-warunkach środowiskowych. Sprawdź uszczelki dławika kablowego pod kątem pęknięć lub zestalenia. Jeśli prowadzisz zapisy bazowe OTDR dla każdej skrzynki, ślady porównawcze wykryją stopniową degradację spawów na długo przed tym, zanim spowoduje to przerwę w działaniu abonenta.
Często zadawane pytania
P: Czy potrzebuję adapterów SC/APC lub SC/UPC w skrzynce zaciskowej światłowodu FTTH?
Odp.: SC/APC w prawie wszystkich przypadkach. Architektury PON są wrażliwe na odbicia wsteczne, a zakrzywiona tulejka SC/APC zapewnia tłumienie odbicia poniżej -60 dB w porównaniu do -50 dB w SC/UPC. Jedynym powszechnym wyjątkiem są wdrożenia typu punkt-punkt z aktywną siecią Ethernet, w przypadku których budżet na pokrycie kosztów jest bardziej wyrozumiały.
P: Jaka jest różnica między skrzynką zaciskową światłowodu a zamknięciem złącza światłowodowego?
Odp.: Skrzynka zaciskowa światłowodu kończy włókna i zawiera złącza adapterów umożliwiające dostęp do kabla krosowego. Zamknięcie złącza chroni złącza-w połowie rozpiętości pomiędzy dwoma segmentami kabla, ale nie zapewnia dostępu do złącza. Jeśli chcesz podłączyć kable krosowe lub kable w danym miejscu, potrzebujesz skrzynki zaciskowej. Jeśli właśnie łączysz dwa ciągi kablowe w miejscu zakopanym lub napowietrznym, właściwym produktem będzie zaślepka.
P: Jak wybrać pomiędzy 8-rdzeniowym, 12-rdzeniowym i 24-rdzeniowym FTB?
Odp.: Policz włókna, które musisz zakończyć dzisiaj, a następnie dodaj 30–50% na przyszły wzrost. Jedno-rodzinne łącze FTTH zwykle wymaga 4-rdzeniowego lub 8-rdzeniowego modułu. Pion MDU obsługujący 6–8 jednostek potrzebuje 12 lub 24 rdzeni. Jeśli wewnątrz skrzynki będzie zainstalowany splitter PLC, liczba wyjść splittera określa minimalne wymagania dotyczące portów - splitter 1×8 potrzebuje co najmniej 8 portów wyjściowych plus wszelkie włókna przejściowe.
P: Czy stopień ochrony IP65 jest wystarczający dla wszystkich instalacji zewnętrznych skrzynek zaciskowych światłowodów?
Odp.: Stopień ochrony IP65 sprawdza się w większości osłoniętych lokalizacji na zewnątrz - pod okapami, wewnątrz szafek ulicznych lub na ścianach budynków z pewnym zabezpieczeniem nad głową. W przypadku całkowicie odsłoniętych uchwytów na słupach, instalacji przybrzeżnych lub obszarów o dużym zapyleniu lub cząsteczkach przemysłowych bezpieczniejszym wyborem jest stopień ochrony IP68 z gumowymi-uszczelkami. Różnica w kosztach jest niewielka w porównaniu z kosztem wymiany w terenie.
P: Czy jedna skrzynka zaciskowa może obsługiwać zarówno łączenie włókien, jak i montaż rozdzielacza PLC?
Odp.: Tak, wiele modeli zostało do tego zaprojektowanych. Taca połączeniowa musi mieć wydzieloną powierzchnię lub wspornik montażowy dla minirurki lub rozdzielacza kasetowego ABS. Przed złożeniem zamówienia sprawdź wymiary wewnętrzne. - nie wszystkie obudowy FTB mają wystarczającą głębokość, aby pomieścić moduł rozdzielacza obok standardowych uchwytów na spawy i pętli magazynujących włókna.
