Jak łączyć pigtaile światłowodowe w panelu krosowym: procedura, kryteria pozytywne i limity akceptacji

Większość informacji, które docierają do naszego biura aplikacyjnego, nie dotyczy problemu łączenia. Jest to problem związany z zakupem lub planowaniem, który uwidocznił się dopiero, gdy załoga stała przy spawarce z już otwartym kablem. Trzy kontrole zajmują dziesięć minut i usuwają prawie wszystkie.

Większość rozpatrywanych przez nas reklamacji i zwrotów związanych z pigtailami wynika z trzech trybów awarii, a o wszystkich trzech decydujemy, zanim ktokolwiek otworzy kabel: panel zamawiany jako obudowa z-bezpośrednim zakończeniem, gdy projekt zakładał kasety do łączenia, zestaw wielomodowych pigtaili zamawiany z magistralą jednomodową-, ponieważ zamówienie odnosiło się do koloru osłony, a nie do nadruku na kablu, oraz nóżki 0,9 mm zastąpione nóżkami 2,0 mm ze względu na cenę, aż korytko nie będzie się już zamykać bez ściskania. Żadnego z tych trzech nie da się naprawić za pomocą lepszego splicera.

W szczególności wybór panelu to decyzja o zakupie podejmowana na kilka tygodni przed otwarciem kabla i dlategowybór panelu połączeniowego-gotowego lub ODFnależy do planu połączeń. Zgodność trybów to ten sam rodzaj decyzji:różnica między konstrukcją pigtaili jedno-jednomodowych i wielomodowychustala się na etapie zamówienia, a nie na tacy.

Argument za zakończeniem typu pigtail jest argumentem produkcyjnym, a nie argumentem związanym z wygodą. Geometria powierzchni-końca tulejki, czyli promień krzywizny, przesunięcie wierzchołka i wysokość włókna, jest ustawiana na sprzęcie polerskim, obsługującym dziesiątki złączy jednocześnie pod kontrolowanym ciśnieniem i kolejnością folii.

To, co możemy dokładnie określić, to specyfikacja i proces, który się za nią kryje. Każdy zakończony zespół na naszej linii przechodzi kontrolę-czopu końcowego, pomiar tłumienności wtrąceniowej, pomiar strat odbiciowych, ciągłość, weryfikację polaryzacji i potwierdzenie-sekwencji kolorów przed pakowaniem. Limity specyfikacji-trybu pojedynczego to tłumienie wtrąceniowe mniejsze lub równe 0,2 dB i tłumienie odbicia większe lub równe 50 dB dla UPC, mniejsze lub równe 0,3 dB i większe lub równe 60 dB dla APC. Są to pułapy zapisane w specyfikacji produktu, a nie deklarowana średnia terenowa. Zmierzona dystrybucja znajduje się w rekordzie partii dostarczanym wraz z zamówieniem, a na żądanie wyślemy zanonimizowany raport partii z długością fali testowej i typem instrumentu, ponieważ rozkład, który możesz sprawdzić, jest wart więcej niż liczba podana w akapicie na blogu.

Złącze-dopracowane w terenie może osiągnąć te liczby. Jedyne, czego nie może zrobić, to dotrzeć do nich konsekwentnie, złącze za złączem, na dachu w lipcu za pomocą ręcznego krążka polerskiego i bez interferometru. Ta konsystencja jest powodem, dla którego fabrycznie-końcówka światłowodowa połączona z magistralą jest lepsza od bezpośredniego zakończenia magistrali. Tło włączonedo czego używany jest pigtail światłowodowy w konstrukcjach FTTH, ODF i centrach danychzakrywa stronę komponentu. Artykuł ten pozostaje w procedurze.

Po ustaleniu podstawowych kompetencji stan materiałów eksploatacyjnych staje się powtarzalnym źródłem odchyleń w wynikach połączeń. Obserwowalny sygnał nie oznacza ani jednego złego połączenia. Jest to tendencja: szacowana strata stale rośnie w drugiej połowie tacy lub zgłaszane pogorszenie kąta przycięcia w trzech kolejnych złączach. Gdy zobaczysz którykolwiek z tych elementów, zatrzymaj się i sprawdź położenie ostrza oraz liczbę łuków, zanim zmienisz cokolwiek w swojej technice.

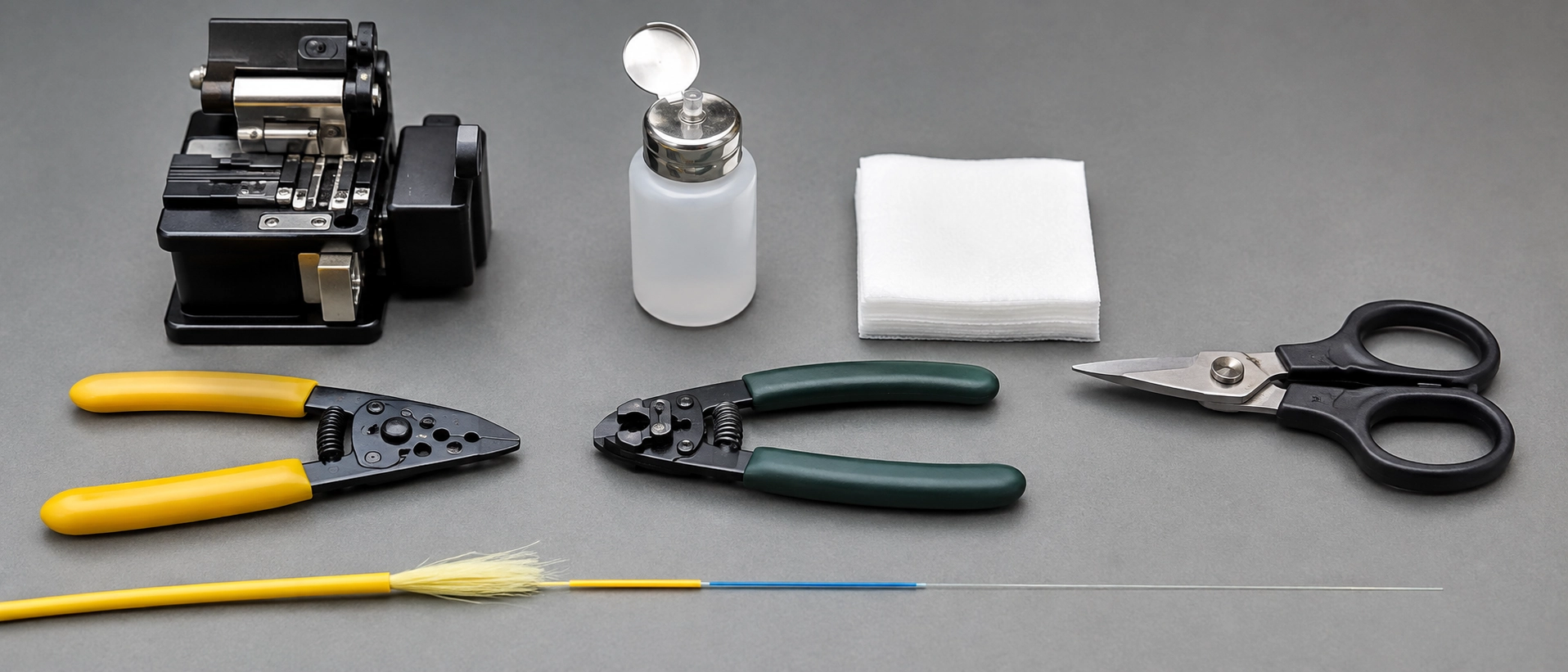

Poniższa tabela zawiera listę potrzeb ławki i, co bardziej przydatne, kiedy każdy element przestaje być godny zaufania, wraz z autorytetem, na którym faktycznie opiera się każda figurka.

Warto wyraźnie podkreślić jeden szczegół, ponieważ pomylenie się kosztuje załogę godzinę:-koszulka termokurczliwa zakładana jest na włóknozanimwłókno trafia do splicera. Po wspominaniu nie ma powrotu do zdrowia.

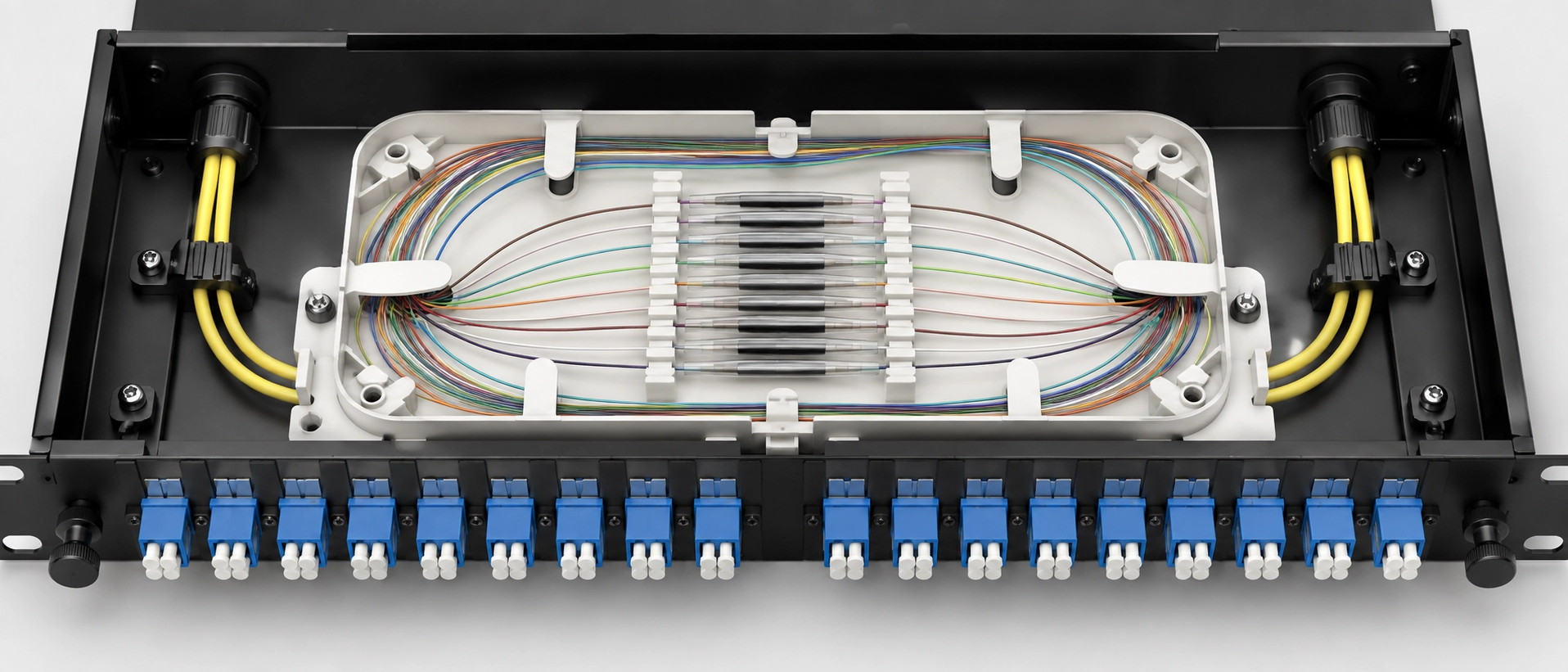

Jest to sposób działania stosowany podczas spajania-warkoczy światłowodowych podczas prób u klientów i kwalifikacji próbek w naszym własnym laboratorium aplikacyjnym, na 12-włóknowych i 24-włóknowych magistralach z luźną rurką w obudowach tacowych 1U i 2U z tulejami ochronnymi 40 mm i 60 mm. Każdy krok zawiera kryterium zaliczenia i wyzwalacz ponownego wykonania, ponieważ sekwencja bez punktów oceny jest jedynie opisem. Ta sama kolejność dotyczy procedury łączenia pigtaili jednomodowych dla skrzynek przyłączeniowych FTTH, gdzie zmienia się jedynie ilość tac i liczba włókien.

Widoczna linia, wybrzuszenie lub bąbel oznacza ponowne-rozcięcie, a nie ponowne-podgrzanie.

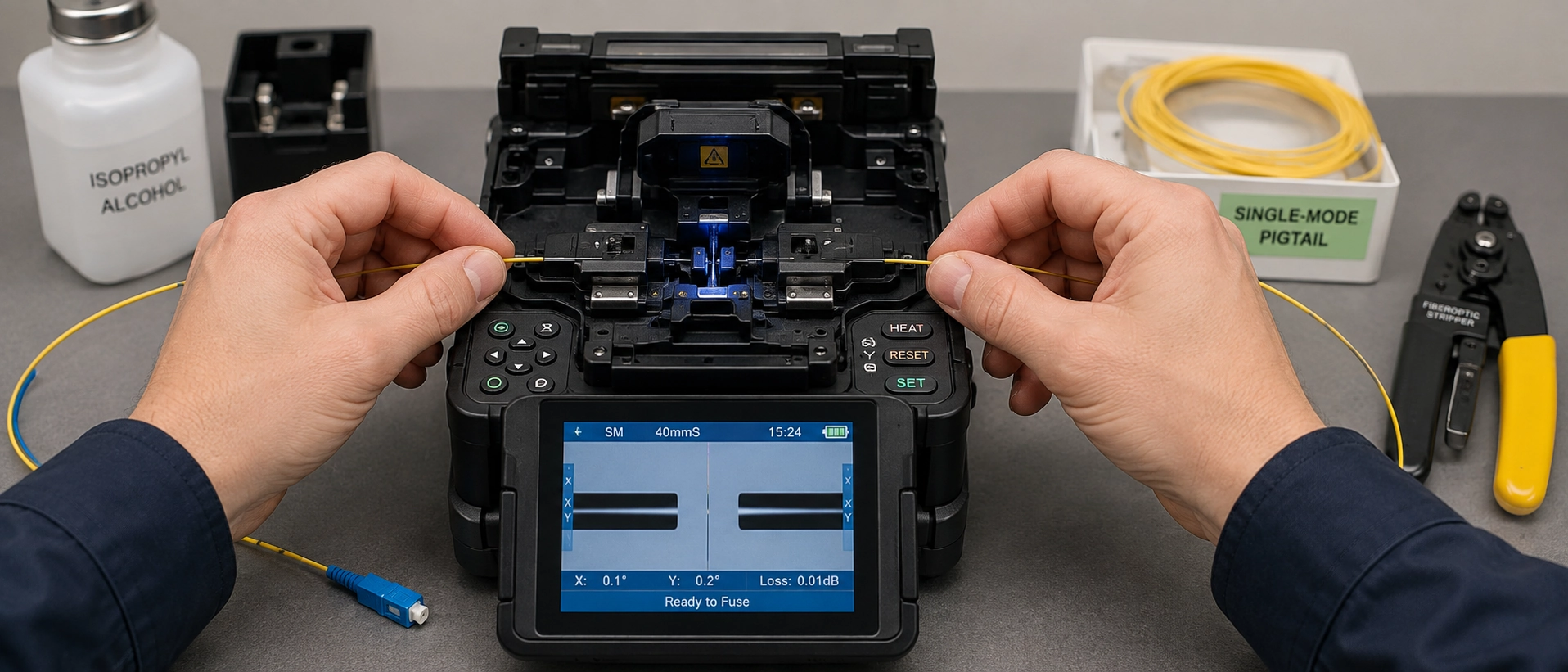

Na podkreślenie zasługują dwa punkty oceny w tej sekwencji. Ocena splicera w kroku 8 jest oceną uzyskaną na podstawie analizy obrazu, a nie pomiaru. Doskonale nadaje się do podjęcia decyzji o przerobieniu złącza na miejscu i nie jest dowodem akceptacji. Krok 10 został celowo uporządkowany tak, aby etykietowanie poprzedzało testowanie, ponieważ raporty z testów, których nie można powiązać z portem,-są przerabiane w ukryciu.

Sekwencja kolorów pigtaili światłowodowych i prawidłowa polaryzacja za pierwszym razem

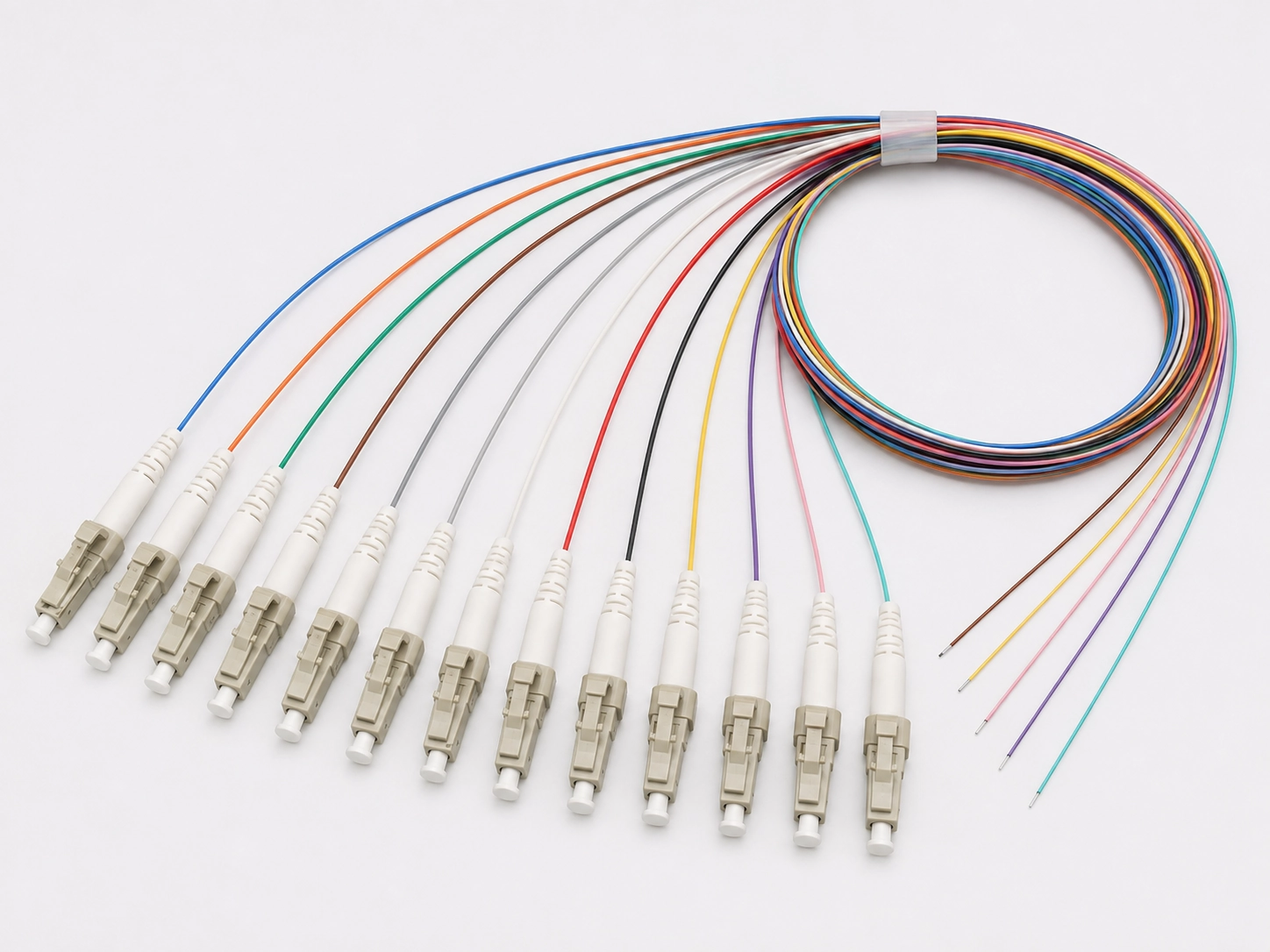

Identyfikacja koloru to najtańszy-mechanizm zapobiegania błędom w procedurze i działa tylko wtedy, gdy zestaw warkoczyków jest zgodny z tą samą konwencją co tułów. Sekwencja dwunastu-położeń określona w ANSI/TIA-598-D przebiega w kolorze niebieskim, pomarańczowym, zielonym, brązowym, łupkowym, białym, czerwonym, czarnym, żółtym, fioletowym, różowym, wodnym, z kablami powyżej dwunastu włókien, powtarzając sekwencję na rurkę buforową i dodając oznaczenie znacznika.



Każdy, kto zastanawia się, jak zainstalować 12-włóknowy pigtail w panelu krosowym, powinien traktować zestaw kolorów jako element specyfikacji, a nie wygodę w terenie. Obowiązują dwie przestrogi. Konwencje IEC i TIA nie są zgodne we wszystkich pozycjach, zatem konstrukcja łącząca kable z jednej konwencji z końcówkami z innej wymaga spisania mapowania przed połączeniem, a nie odkrywania go podczas testowania. A konwencja, która nadchodzi, to ta, którą nazwano w zamówieniu. Dostarczamy12-kolorowe zestawy warkoczykówdo którejkolwiek sekwencji, co oznacza, że ​​decyzja jest podejmowana na podstawie zapytania ofertowego, a nie na tacy.

Podczas łączenia pigtaili światłowodowych należy przyjąć 0,1 dB na złącze jako docelowy poziom roboczy i oczekiwać, że nowoczesny splicer-wyrównujący rdzeń na czystym szkle jednomodowym wyląduje znacznie poniżej tego poziomu. Akceptacja umowy następuje jednak zgodnie ze specyfikacją projektu i wydaniem, które zawiera, a nie z niniejszym paragrafem. Krążą trzy progi, pochodzą z dokumentów o bardzo różnych uprawnieniach, a o tym, który z nich zastosować, decyduje dokumentacja projektu.

Praktyczna zasada, która jest następująca: specyfikacja projektu przewyższa wszystkie ogólne dane w tej tabeli, w tym naszą. Tam, gdzie są one sprzeczne, specyfikacja wygrywa i spór się kończy.

Rozbieżność między 0,3 dB a 0,05 dB to miejsce, w którym toczą się spory akceptacyjne, a przyczyna jest arytmetyczna. Łącze PON posiadające wysoki współczynnik podziału ma niewielki margines po utracie rozdzielacza, par złączy i tłumieniu trasy, więc każde wspólne lądowanie na poziomie 0,15 dB zamiast 0,05 dB stanowi budżet, którego będzie potrzebował przyszły węzeł. W przypadku komercyjnej sieci LAN o długości 90 metrów to samo złącze nie ma znaczenia.

Jeszcze jeden element arytmetyki, podany ostrożnie. W najgorszym-przypadku budżetu obliczonego na podstawie maksymalnych dozwolonych wartości standardu, para połączonych złączy przy 0,75 dB zużywa ponad dwukrotnie więcej niż złącze przy 0,3 dB, więc interfejs złącza, a nie złącze zgrzewane, jest większym elementem zamówienia. Rzeczywiste komponenty zwykle działają znacznie lepiej niż którykolwiek sufit, dlatego właśnie koniec złącza każdego wysyłanego przez nas pigtaila światłowodowego jest mierzony, a nie zakładany.

Istnieją dwa poziomy testowania, gdy certyfikujesz złącza pigtaili światłowodowych i nie można ich stosować zamiennie. Poziom 1 to certyfikacja tłumienności wtrąceniowej z zestawem testów strat optycznych i to ona certyfikuje łącze. Poziom 2 to charakterystyka OTDR i ma charakter diagnostyczny. Wykres pokazujący każdy splot poniżej 0,05 dB jest użytecznym dowodem i nie zastępuje wyników poziomu 1.

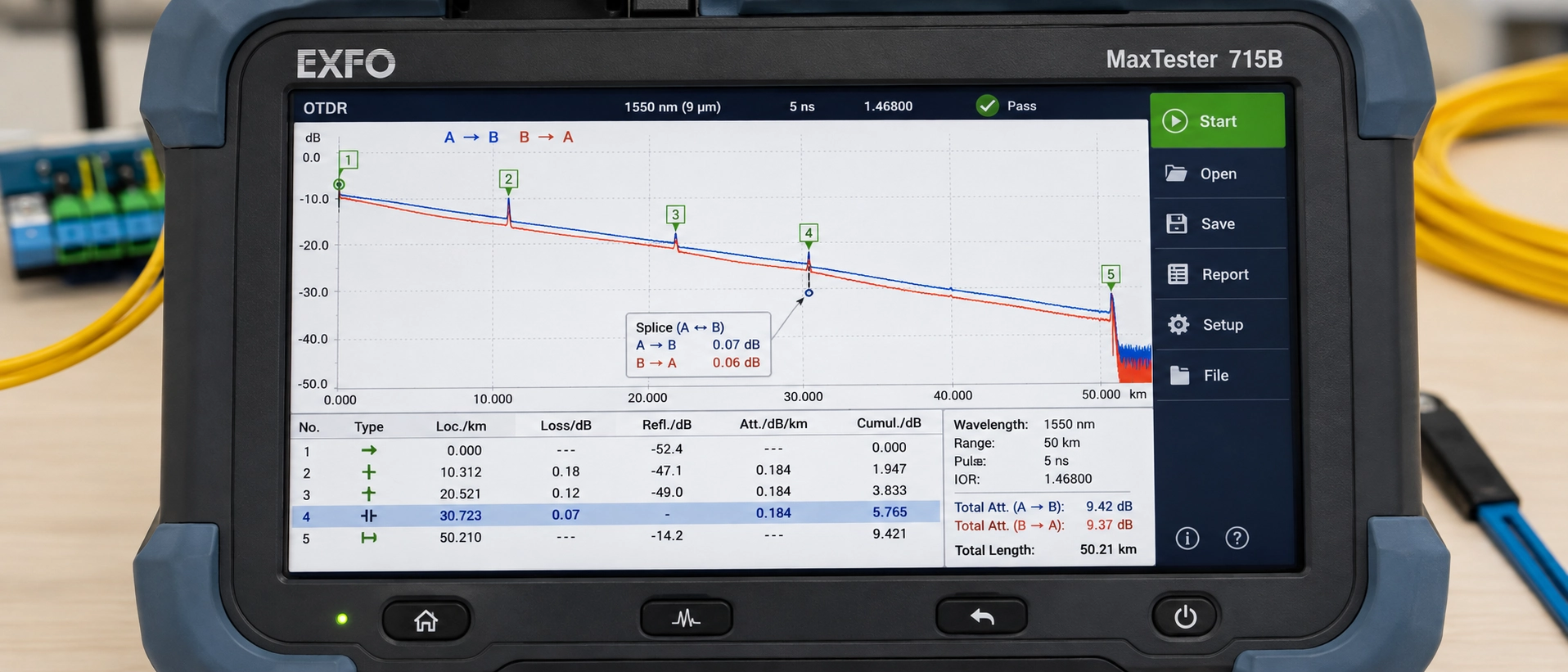

Druga zasada dotyczy większej liczby załóg niż pierwsza. Stratę spawu OTDR należy zmierzyć w obu kierunkach i uśrednić. Jest to metoda pomiaru, na której opiera się procedura, a wyniki w jednym-kierunku dla łącza zawierającego różne włókna są nie tylko nieprecyzyjne, ale także błędne w przewidywalnym kierunku (Corning). Co prowadzi nas do wniosku, że dobrzy technicy naprawiają dobre złącza.

OTDR nie mierzy strat spawu na złączu pigtailowym światłowodu. Mierzy rozproszenie wsteczne po obu stronach zdarzenia i wnioskuje stratę na podstawie kroku. Kiedy dwa włókna mają różne średnice pola modowego, ich współczynniki rozproszenia wstecznego różnią się i wywnioskowany stopień jest zanieczyszczony tą różnicą.

Mierzony od większej-strony MFD w kierunku mniejszej, przyrząd zgłasza pozorne wzmocnienie, co oznacza moc, która nie może istnieć. Zmierzona w drugą stronę, wykazuje zawyżoną stratę. Uśrednienie dwóch kierunków usuwa artefakt i pozostawia rzeczywistą figurę.

Porównanie na poziomie-kategorii nie jest wystarczającym dowodem różnicy pól trybu i w tym przypadku większość wyjaśnień dotyczących pól jest błędna. ITU-T wymaga, aby nominalny wskaźnik wielofunkcyjny i tolerancja były zadeklarowane przy 1310 nm w dozwolonym zakresie, a dozwolone zakresy dla standardowych kategorii pojedynczego-modu i-niewrażliwości na zginanie pokrywają się (ITU-T G.652). Nakładanie się nie jest teoretyczne: SMF-28 Ultra firmy Corning deklaruje 9,2 ± 0,4 μm przy 1310 nm, będąc jednocześnie w pełni zgodnym z G.652.DIprzekracza wymagania dotyczące zgięcia G.657.A1, więc „włókno G.657” samo w sobie nie mówi nic o polu trybu, z którym się łączysz. Inne konstrukcje-niewrażliwe na zginanie, szczególnie w kategoriach B, są umieszczone niżej.

Zatem działająca zasada nie brzmi: „spodziewaj się zysku, gdy G.657 spotyka się z G.652”. To jest: przeczytaj zadeklarowany nominalny MFD w obu arkuszach danych, kablu głównym i pigtailu, i spodziewaj się asymetrii kierunkowej, gdy te dwie zadeklarowane wartości różnią się znacząco. Nazwy kategorii wprowadzą Cię w błąd, arkusze danych nie. Właśnie dlatego w specyfikacji pigtaila drukujemy gatunek włókna G.652D, G.657A1 lub G.657A2 i dlatego zwrócenie się do dostawcy o zadeklarowane urządzenie wielofunkcyjne jest pytaniem rozsądnym, a nie pedantycznym.

Stosuj łączenia-na złączach zamiast pigtaili światłowodowych, gdy ograniczeniem są pozycje tac, a nie straty optyczne lub koszt jednostkowy. Łączniki-nie wymagają zewnętrznej tulei ochronnej ani uchwytu do przechowywania (Sieci Fluke), a w obudowie 1U z tacą mieszczącą już pełen komplet złączy, to jest decydujące.

Granica biegnie w drugą stronę pod czterema warunkami: przestrzeń na panel jest wystarczająca, koszt zakończenia ma znaczenie w objętości, interfejs złącza może wymagać zmiany w późniejszym okresie eksploatacji instalacji lub chcesz, aby końcówka złącza była-testowanym fabrycznie artykułem z udokumentowanymi wartościami strat, a nie-wyprodukowanym w terenie.

Trzy sytuacje wdrożenia decydują o wyborze pigtaila światłowodowego zamiast złącza-w złączu w betonowym panelu krosowym. W szafie FTTH lub skrzynce zaciskowej preferowaną trasą są pigtaile, gdy skrzynka jest dostarczana z integralną tacą, liczba uchwytów pokrywa liczbę włókien w co najmniej jednej pozycji zapasowej, długość zakupionej tulei faktycznie mieści się w tym uchwycie, a konstrukcja wymaga fabrycznie-zakończonego złącza w porcie. Zmień dowolne z nich i-przeprowadź ponownie porównanie. W nośniku ODF przy wejściu do centrum danych przychodząca instalacja jest konwencjonalnie łączona z panelami obciążonymi fabrycznie-zakończonymi końcówkami, a architektura zakłada, że ​​istnieją tace, więc każdy, kto pyta, jak połączyć pigtaile światłowodowe w ODF, pracuje w ramach projektu, który już odpowiedział na to pytanie. W skompresowanym korporacyjnym formacie IDF, w którym dla 48 włókien określono panel o wysokości 1U, arytmetyka często się nie domyka, a prawdziwym wyborem jest pomiędzy głębszą obudową i łączeniem-złączy. Ten kompromis-jest taki sam jak poprzedniporównanie panelu krosowego z ODFna etapie projektowania.

To, czy arytmetyka jest domknięta w Twoim konkretnym przypadku, zależy od trzech zmiennych, których nie może podać żaden ogólny artykuł: pojemności uchwytu Twojej tacy, długości używanej tulei ochronnej oraz ścieżki poprowadzenia od uchwytu do adaptera. Wyślij nam model panelu, liczbę tac i liczbę włókien, a my porównamy wartości luzu i długości z tymi trzema i odeślemy zalecaną długość pigtaili i kolejność włókien dla tej obudowy, wraz z arkuszem pomiarowym, z którego się tam dostaliśmy.

Osiem linii specyfikacji określa zachowanie pigtaila światłowodowego na stole warsztatowym, a każda z nich pojawia się później jako prędkość lub poprawka na tacy.

Do tego samego zamówienia zakupu należą dwie pozycje dokumentacji: zapisy z testów-partii lub-jednostki obejmujące tłumienie wtrąceniowe i utratę zwrotów oraz certyfikat zgodności. Obydwa są po naszej stronie standardowymi produktami, a nie wyjątkami, co sprawia, że ​​rozmowa akceptacyjna jest krótka, gdy przeglądane są własne wyniki OTDR klienta.

Jeśli chcesz zobaczyć, jak faktycznie wygląda ta dokumentacja, zanim zwrócisz się do dostawcy, poproś nas oniestandardowy pigtail światłowodowykartę specyfikacji wraz z przykładowym raportem z testów IL i RL z porównywalnej partii. Jest to szybszy sposób na ocenę producenta niż jakiekolwiek twierdzenia zawarte w arkuszach danych, łącznie z tymi zawartymi w tym artykule.
