Przewodnik po kablach światłowodowych MPO-12: zastosowania, polaryzacja, MPO-8 vs LC

Jeśli oceniasz okablowanie światłowodowe-o dużej gęstości dla szkieletu centrum danych lub instalacji okablowania strukturalnego, kabel światłowodowy MPO-12 będzie jedną z pierwszych opcji na Twojej krótkiej liście. Złącza MPO łączą wiele włókien w jedną tulejkę, a wersja 12-włóknowa jest od ponad dekady podstawą okablowania centrów danych w przedsiębiorstwach. Ale „popularny” nie zawsze oznacza „optymalny”. Wiele nowoczesnych transiwerów z optyką równoległą wykorzystuje tylko 8 włókien, co oznacza, że ​​konstrukcja Base-12 może pozostawić cztery włókna w tych konkretnych łączach nieaktywne.

W tym przewodniku opisano, czym właściwie jest kabel MPO-12, gdzie nadal ma on duży sens praktyczny, jak działa polaryzacja i płeć złącza oraz jak zdecydować, czy jest to MPO-12, MPO-8 czy duplexZłącza LCidealnie nadają się do Twojego następnego projektu.

Co to jest kabel światłowodowy MPO-12?

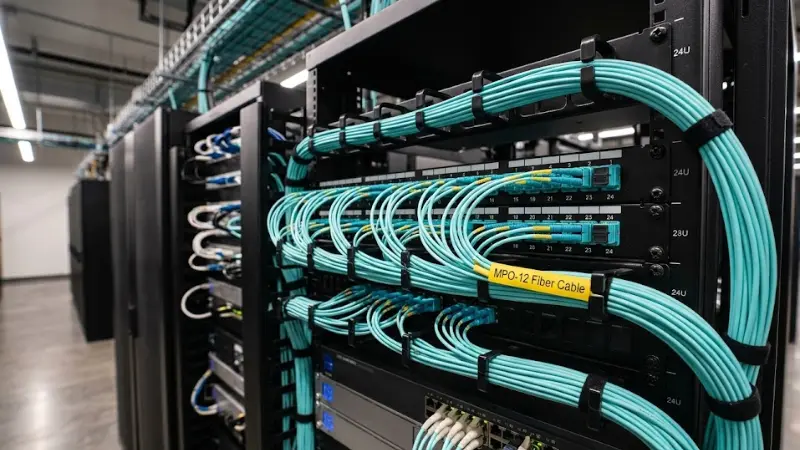

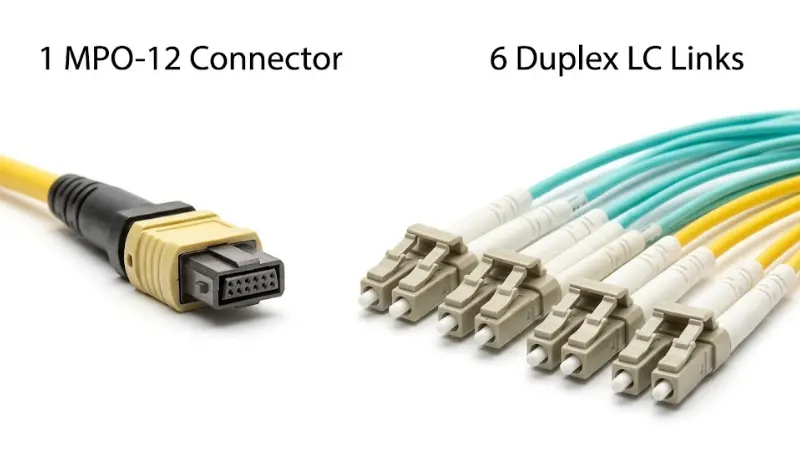

Kabel światłowodowy MPO-12 to zespół wielu włókien, który kończy 12 włókien optycznych w jednymZłącze MPO. Podstawową zaletą jest gęstość: jeden kompaktowy interfejs zastępuje do sześciu podwójnych kabli krosowych. Ta konsolidacja jest powodem, dla którego okablowanie oparte na MPO-dominuje w strukturalnych łączach szkieletowych w średnich-i-dużych centrach danych, gdzie zarządzanie setkami pojedynczych zworek dupleksowych byłoby niepraktyczne.

W porównaniu ze standardowym dupleksemKabel krosowy LC, łącze MPO-12 jest przeznaczone do agregacji - przenoszenia wielu włókien pojedynczą ścieżką i rozdzielania ich w kasetach lub panelach adapterów znajdujących się bliżej sprzętu. Jeśli w Twoim środowisku potrzebne jest jedynie łącze dwu-punktowe-do- włókien, dupleksowy kabel LC jest prostszy i tańszy. MPO-12 zasługuje na swoje miejsce, gdy liczy się liczba włókien, gęstość korytka kablowego lub szybkość wdrożenia.

Zobaczysz także termin MTP używany obok MPO. MTP to zastrzeżone złącze o wyższej-specyfikacji, wyprodukowane przez firmę US Conec, w pełni kompatybilne z ogólnym formatem MPO. Przy podejmowaniu decyzji o zakupie liczy się to, czy złącze spełnia wymagania dotyczące-strat wtrąceniowych i zwrotnych-, a nie etykieta widniejąca na obudowie.

Gdzie MPO-12 nadal ma silny praktyczny sens

Okablowanie Base-12 MPO nie jest wcale przestarzałe, ale jego najlepszy wybór zawęził się wraz z przyjęciem w branży równoległej optyki 8-włóknowej. Oto, gdzie MPO-12 pozostaje rozsądnym wyborem:

•

• Konsolidacja szkieletu dla aplikacji dupleksowych.

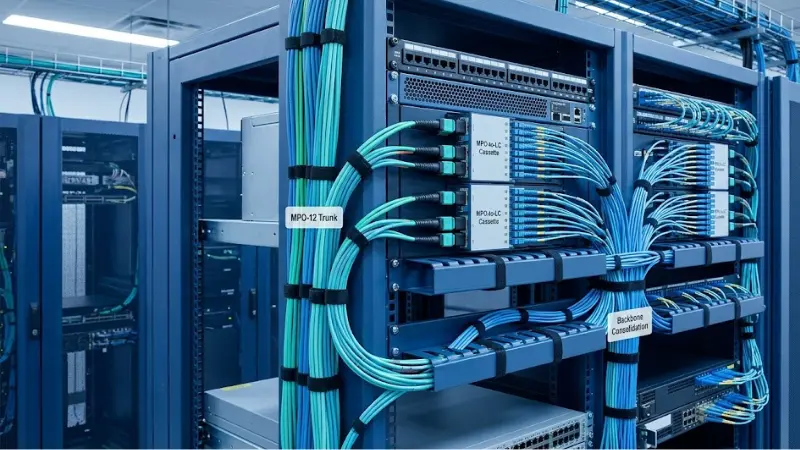

• W projektach okablowania strukturalnego, które łączą wiele łączy dupleksowych 10G w jedną magistralę, 12-włóknowe zespoły MPO łączą sięKasety MPO-na-LCktóre są rozgałęziane do sześciu dupleksowych portów LC. Pozostaje to jeden z najpowszechniejszych wzorców wdrażania w centrach danych przedsiębiorstw.

•

• Środowiska zdegradowane z istniejącą infrastrukturą Base-12.

• Jeśli w Twojej placówce wykorzystuje się już 12-kanałów światłowodowych, kaset i paneli krosowych, pozostanie przy MPO-12 w celu rozbudowy pozwoli uniknąć kosztów i złożoności pełnej przebudowy architektury. Kable krosowe do konwersji lub kasety hybrydowe mogą w razie potrzeby łączyć magistrale Base-12 z 8-włóknowymi portami sprzętu.

•

• Scenariusze ucieczki i migracji.

• JakiśKabel rozdzielający MPO-do-LCumożliwia pojedynczemu łączu światłowodowemu 12-obsługę do sześciu oddzielnych połączeń dupleksowych -, co jest przydatne, gdy trzeba podłączyć starszy sprzęt dupleksowy 1G lub 10G do strefy krosowania o dużej gęstości.

Odnotowuje to Fluke NetworksŁączność 12-włóknowa MPO była w przeszłości popularnym wyborem do konsolidacji dupleksowego okablowania szkieletowegow centrum danych, szczególnie w środowiskach 10G Ethernet, gdzie kasety MPO-na-LC przeniosły 12-włóknowe łącza trunkingowe do sześciu portów dupleksowych.

Kiedy MPO-12 nie jest najlepszym rozwiązaniem?

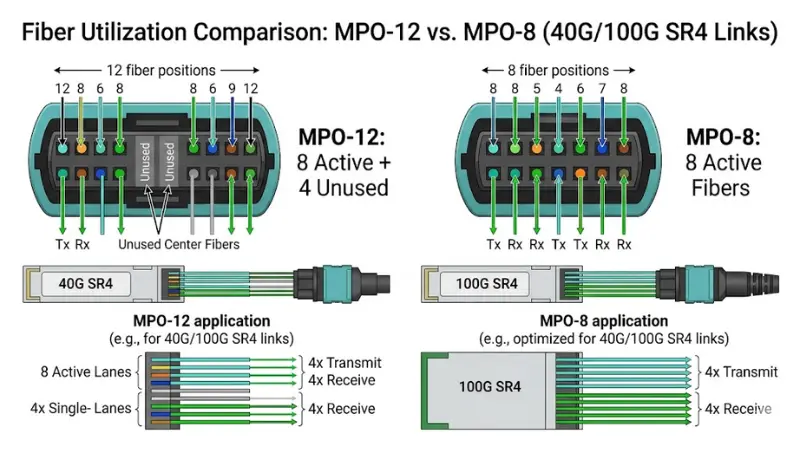

Główne ograniczenie MPO-12 dotyczy równoległych-łączy optycznych. Obydwa transceivery 40GBASE-SR4 i 100GBASE-SR4 wykorzystują 8 włókien — cztery nadają, cztery odbierają. Po podłączeniu 8-włóknowego transceivera do 12-włóknowej magistrali, cztery środkowe włókna pozostają nieużywane. W przypadku setek łączy oznacza to znaczne straty w przepustowości światłowodu.

Fluke Networks wyjaśnia, że ​​właśnie na tym polega nieefektywnośćskłoniło branżę do opracowania łączności 8-włóknowej MPO (Base-8).jako dedykowane rozwiązanie do równoległych wdrożeń-optyki 40G i 100G. Jeśli projektujesz nową strukturę wokół transceiverów SR4 lub DR4 i nie potrzebujesz kompatybilności wstecznej z istniejącą instalacją Base-12, architektura MPO-8 będzie efektywniej wykorzystywać światłowód i skalować się w bardziej przejrzysty sposób do 400G.

MPO-12 vs. MPO-8 vs. LC: A Decision Framework

Wybierz MPO-12, jeślirozbudowujesz instalację Base-12, konsolidujesz dupleksowe szkielety lub wdrażasz architektury wymagające dużej liczby przełamań, w których 12-włóknowe łącza światłowodowe zasilają kasety LC.

Unikaj MPO-12, jeślibudujesz od podstaw równoległą-strukturę optyczną wokół 8-włóknowych urządzeń nadawczo-odbiorczych i nie masz starszej infrastruktury Base-12, którą można by obsłużyć. W tym scenariuszuOkablowanie MPO-8zapewni lepsze wykorzystanie włókien i czystszą ścieżkę aktualizacji do 400G i więcej.

Jak działa złącze MPO-12?

Złącze MPO układa włókna w liniowym rzędzie wewnątrz precyzyjnie-uformowanej tulejki. W wersji 12-włóknowej wszystkie 12 włókien jest umieszczonych w jednym rzędzie, z zachowaniem wąskich tolerancji odstępów, które umożliwiają tłumienie wtrąceniowe poniżej 0,5 dB na sparowaną parę, jeśli są odpowiednio oczyszczone i wyrównane.

Złącza męskie i żeńskie

Złącza MPO są męskie (z kołkami ustalającymi) lub żeńskie (bez styków). Styki złącza męskiego wpasowują się w odpowiednie otwory złącza żeńskiego, aby zapewnić dokładne dopasowanie rdzenia-do-rdzenia. Sprzęt aktywny - przełączniki, urządzenia nadawczo-odbiorcze, karty liniowe - prawie zawsze wykorzystuje męski (pinowany) port MPO. Oznacza to, że każdy kabel podłączany bezpośrednio do sprzętu musi być żeński (odpinany), aby prawidłowo połączyć i uniknąć uszkodzenia styków transiwera. Ten szczegół można łatwo przeoczyć podczas zakupu i jest częstym źródłem błędów terenowych.

Orientacja i pozycja klucza 1

Każde złącze MPO ma wypust (podwyższony grzbiet na obudowie) i białą kropkę lub oznaczenie wskazujące pozycję światłowodu 1. Prawidłowa orientacja klawisza - klawisz w górę vs. klawisz w dół - określa sposób mapowania pozycji włókien w połączonym połączeniu. Ignorowanie orientacji podczas zamawiania lub instalacji jest jednym z najszybszych sposobów spowodowania niedopasowania polaryzacji.

Polaryzacja: szczegół powodujący najdroższe błędy

Polaryzacja zapewnia, że ​​każde włókno nadawcze łączy się z właściwym włóknem odbiorczym na drugim końcu łącza. Jeśli się pomylisz, kanał nie będzie się świecić, - mimo że wszystko wygląda na fizycznie połączone.

TheNorma ANSI/TIA-568.3-Edefiniuje trzy podstawowe metody polaryzacji dla systemów MPO - Metoda A, Metoda B i Metoda C - oraz dwie nowsze metody uniwersalne (U1 i U2) wprowadzone w wersji 2022. Każda metoda określa inną kombinację typu kabla trunkingowego (typ A, B lub C), orientacji adaptera i rodzaju kabla krosowego, aby zachować ciągłość transmisji-do-odbioru w łączu.

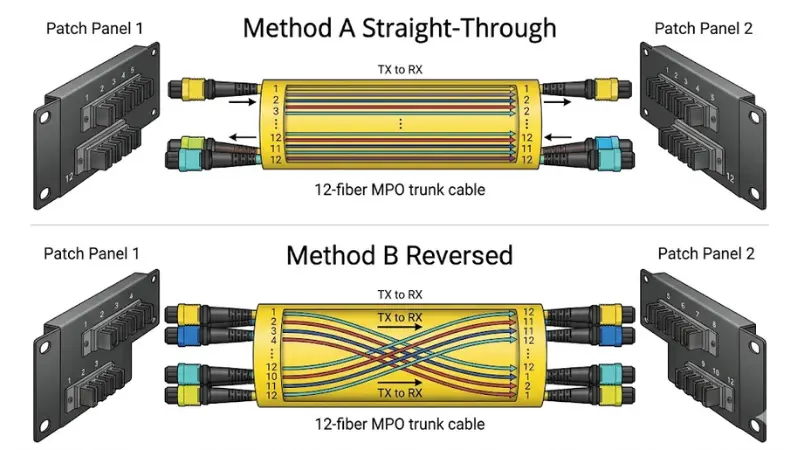

W praktyce najczęściej stosowane są metody A i B. Metoda A wykorzystuje proste łącze przelotowe-z adapterami klucz-góra/klucz-dół, podczas gdy metoda B wykorzystuje łącze odwrócone z adapterami klucz-góra/klucz-góra. Najważniejsza zasada jest taka: wybierz jedną metodę dla całego projektu i sprawdź ją przed złożeniem zamówienia.

Wstępnie-zakończone zespoły MPO są zazwyczaj budowane na zamówienie i często-nie podlegają zwrotowi. Fluke Networks ostrzega, że ​​pomyłka w zakresie polaryzacji często prowadzi do wykrycia nieprawidłowych kabli lub kabli krosowych dopiero po instalacji -, co skutkuje opóźnieniami w projekcie i kosztami wymiany. Inwestowanie czasu w dokumentację polaryzacji podczas projektowania jest znacznie tańsze niż przeróbka zainstalowanych magistrali.

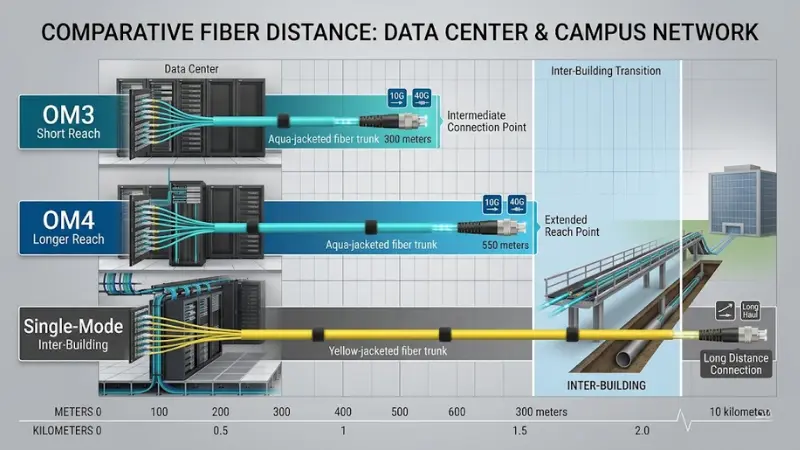

Wybór odpowiedniego typu światłowodu: OM3, OM4 lub tryb pojedynczy

Klasa włókna wewnątrz kabla MPO-12 określa, jak daleko można przesunąć łącze, zanim jakość sygnału ulegnie pogorszeniu. W przypadku wdrożeń wielomodowych decyzja zwykle sprowadza się doOM3 kontra OM4.

Według opublikowanych przez firmę Corning badań-długości kanałów centrów danych około 90–95% wdrożonych łączy OM3 i OM4 w centrach danych działa w odległościach100 metrów lub mniej. Przy standardowych szybkościach sieci Ethernet OM3 obsługuje łącza 10G o długości do 300 m i równoległe łącza optyczne 40G/100G-o długości do 100 m. OM4 zwiększa te wartości do 550 m przy 10G i 150 m przy 40G/100G - to znacząca zaleta, jeśli odległości między-rzędami lub-halami przekraczają 100 m.

Praktyczna wskazówka: jeśli wszystkie Twoje połączenia wielomodowe mieszczą się w odległości znacznie poniżej 100 m, a Twój budżet jest-wrażliwy, OM3 bez problemu poradzi sobie z sieciami 10G i 40G. Wybierz OM4, jeśli potrzebujesz większego zasięgu, planujesz migrację do wyższych prędkości lub po prostu chcesz mieć większy margines na wypadek utraty złączy i{{7}dodania tras kablowych w miarę upływu czasu. Dla głębszego porównaniatypy włókien wielomodowych, w tym OM5, zobacz nasz dedykowany przewodnik.

W przypadku odległości wykraczających poza połączenia wielomodowe można dotrzeć do - połączeń między-budynkami, połączeń metra lub dowolnego odcinka przekraczającego kilkaset metrów -światłowód jednomodowy-jest oczywistym wyborem. Dostępnych jest 12 zespołów-MPO{3}}jednomodowych, które są coraz częściej stosowane w środowiskach jednomodowych o dużej gęstości-.

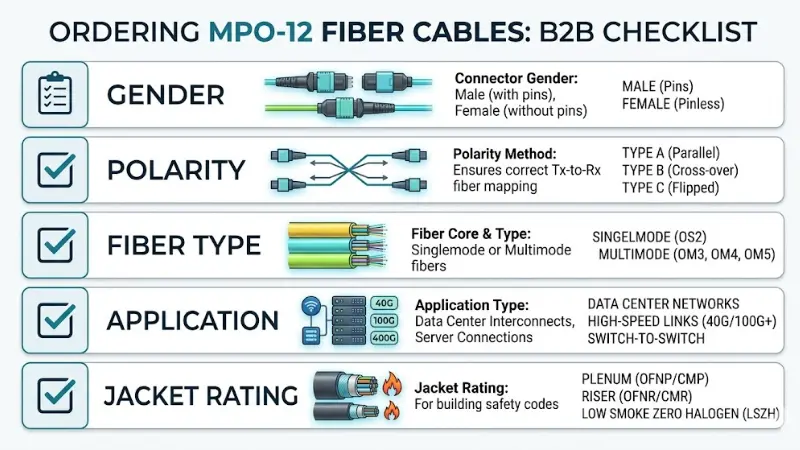

Lista kontrolna zakupów: pięć rzeczy do potwierdzenia przed złożeniem zamówienia

Kable MPO-12 są często-montowane na zamówienie i nie podlegają zwrotowi. Błędne podanie choćby jednego parametru może oznaczać tygodnie opóźnienia. Przed złożeniem zamówienia potwierdź te pięć elementów:

1.

2. Płeć złącza na każdym końcu.

3. Określ, który koniec łączy się z aktywnym sprzętem (wymaga złącza żeńskiego/nieprzypiętego), a który koniec łączy się z panelem krosowym lub adapterem magistrali (sprawdź konfigurację pinów adaptera). Jeśli oba końce łączą się z adapterami, możesz potrzebować złącza męskiego-do-żeńskiego lub żeńskiego-do-żeńskiego, w zależności od typu adaptera.

4.

5. Metoda polaryzacji.

6. Sprawdź, czy standardem Twojego projektu jest Metoda A, B, C, U1 lub U2 zgodnie z ANSI/TIA-568.3-E. Upewnij się, że typ kabla magistralnego, orientacja adaptera i kable krosowe typu duplex są zgodne.

7.

8. Rodzaj i klasa włókna.

9. WybieraćOM3, OM4lub tryb pojedynczy-w zależności od odległości łączy, typu transceivera i przyszłych planów migracji.

10.

11. Typ aplikacji.

12. Czy zamawiasz kabel miejski (MPO-do-MPO), akabel typu breakout/fanout(MPO-do-LC) czy zestaw łatek? Każdy z nich ma inne wymagania dotyczące-mapowania złączy i włókien.

13.

14. Ocena kurtki i środowisko.

15. Sprawdź, czy potrzebujesz płaszcza-rozszerzanego (OFNP),-podnośnego (OFNR), czy też płaszcza LSZH, w oparciu o przepisy budowlane i ścieżkę instalacji. To nie jest szczegół, który należy rozstrzygać po dostarczeniu kabla.

Najczęstsze błędy i sposoby ich unikania

Domyślnie MPO-12 dla każdego nowego łącza

W projektach modernizacyjnych lub terenach poprzemysłowych MPO-12 jest często właściwym wyborem. Ale w przypadku tkaniny z równoległą optyką typu greenfield oceń, czyŁączność 8-włóknowa MPOwyeliminuje zmarnowane włókna i uprości drogę do 400G.

Zamawianie wyłącznie według liczby włókien

„12-włóknowy kabel MPO” nie jest pełną specyfikacją. Bez potwierdzenia płci, typu polaryzacji, gatunku włókna i stylu zastosowania ryzykujesz otrzymaniem zespołu, który fizycznie pasuje, ale powoduje błąd polaryzacji lub niedopasowanie płci na miejscu.

Zaniedbanie planowania ucieczki

Jeśli Twój sprzęt aktywny wykorzystuje dupleksowe porty LC, potrzebujesz jasnej strategii rozdzielania - kaset, paneli adapterów lub kabli typu fanout - między szkieletem MPO{4}}12 a sprzętem. Zapomnienie o tym kroku prowadzi do improwizacji w ostatniej chwili, która podważa przewagę gęstości, dla której wybrałeś MPO.

Pominięcie czyszczenia złączy przed pierwszym użyciem

Tulejki MPO mają 12 końcówek-włókna w jednym złączu. Nawet mała cząstka kurzu na jednym włóknie może zwiększyć tłumienie wtrąceniowe powyżej specyfikacji i powodować sporadyczne błędy łącza. Zawsze sprawdzaj i czyść złącza MPO przed połączeniem, używając dedykowanego narzędziaNarzędzie do czyszczenia MPO.

Często zadawane pytania

Czy MPO-12 może obsługiwać 40G i 100G?

Tak. 40GBASE-SR4 i 100GBASE-SR4 transmitują przez 8 włókien, a złącze MPO-12 może przenosić te 8 aktywnych włókien (pozycje 1–4 i 9–12 w standardowym układzie pinów). Jednakże cztery środkowe włókna pozostają niewykorzystane, dlatego opracowano Base-8 MPO jako bardziej wydajną alternatywę dla tych konkretnych zastosowań.

Czy MPO-12 jest lepszy niż MPO-8?

Żadne z nich nie jest uniwersalnie lepsze. MPO-12 to lepszy wybór w przypadku konsolidacji szkieletu dupleksowego i środowisk z istniejącą infrastrukturą Base-12. MPO-8 jest bardziej wydajny w przypadku łączy równoległych (40G, 100G, 400G), które natywnie wykorzystują 8 włókien. Najlepsza architektura zależy od zestawu zastosowań i istniejącej instalacji. Pełne porównanie znajdziesz w naszymProwadnica światłowodowa MPO/MTP.

Jaka jest różnica między MPO a MTP?

MPO (Multi-Fiber Push On) to standard złącza zdefiniowany w normie IEC 61754-7. MTP to marka firmy US Conec, określająca złącze, które spełnia, a nawet przewyższa normę MPO, charakteryzując się węższymi tolerancjami i wyjmowaną obudową. Złącza MTP są w pełni kompatybilne z ogólnymi złączami MPO. W zaopatrzeniu najważniejsze jest to, aby złącze spełniało specyfikacje-strat wtrąceniowych i strat powrotnych wymaganych przez Twoją aplikację.

Czy potrzebuję męskich czy żeńskich złączy MPO-12?

Porty sprzętu aktywnego (transceivery, karty liniowe) są prawie zawsze męskie (przypięte). Każdy kabel łączący się bezpośrednio z aktywnym sprzętem powinien być na tym końcu żeński (niezapięty). W przypadku połączeń typu trunk-do-linii miejskiej za pośrednictwem panelu adaptera potrzebne będzie jedno złącze pinowe i jedno niepinowe na każdą parę. Przed złożeniem zamówienia zawsze sprawdzaj płeć każdego interfejsu w swoim łączu.

Czy mogę wyłamać złącza MPO-12 do LC?

Tak. JakiśKabel rozdzielający MPO-do-LClub moduł kasetowy MPO-na-LC może rozgałęziać pojedyncze 12-włóknowe łącze MPO na sześć dupleksowych połączeń LC. Jest to jeden z najpopularniejszych wzorców wdrażania połączeń szkieletowych MPO ze sprzętem z portem dupleksowymśrodowiskach centrów danych-o dużej gęstości.

Czy OM3 czy OM4 jest lepszy dla kabla MPO-12?

W przypadku większości centrów danych o długości poniżej 100 m będą działać zarówno OM3, jak i OM4. OM4 zapewnia dodatkowy zasięg wynoszący - 150 m przy 40G/100G w porównaniu do 100 m w przypadku OM3 - i większy budżet strat, co może mieć znaczenie w przypadku dłuższych połączeń między-rzędami lub-halami. Jeśli odległości są krótkie, a budżet ma znaczenie, OM3 będzie niezawodnym wyborem. Jeśli chcesz mieć większą marżę lub przewidujesz poprawę prędkości, OM4 jest wart skromnej premii. Zobacz naszePorównanie OM3 i OM4w celu uzyskania szczegółowych specyfikacji.

Jaką metodę polaryzacji wybrać dla MPO-12?

Norma ANSI/TIA-568.3-E definiuje metody A, B, C, U1 i U2. Najpopularniejsze są metoda A (prosto-przelotowa) i metoda B (odwrócona magistrala). Metoda B jest często preferowana w przypadku bezpośrednich łączy optycznych MPO-do-MPO{10}}równoległych, podczas gdy metoda A w połączeniu z kasetami modułowymi jest szeroko stosowana w architekturach typu breakout typu duplex. Najważniejszą zasadą jest ujednolicenie jednej metody w całym projekcie i sprawdzenie, czy wszystkie komponenty – magistrale, adaptery i kable krosowe – pasują do tej metody przed instalacją.

Czy MPO-12 jest nadal dobrym wyborem w przypadku nowych wdrożeń centrów danych?

To zależy od zestawu zastosowań. Dla przedsiębiorstw wdrażających głównie połączenia dupleksowe 10G z okablowaniem strukturalnym, MPO-12 pozostaje sprawdzonym i opłacalnym-rozwiązaniem szkieletowym. W środowiskach hiperskalowych lub chmurowych zbudowanych wokół równoległej optyki 100G i 400G coraz częściej preferowaną architekturą jest Base-8 MPO. Wiele wdrożeń w świecie rzeczywistym wykorzystuje kombinację obu, a komponenty konwersji łączą je w razie potrzeby. Aby uzyskać wskazówki dotycząceWybór okablowania światłowodowego 100G, zobacz nasz dedykowany artykuł.
