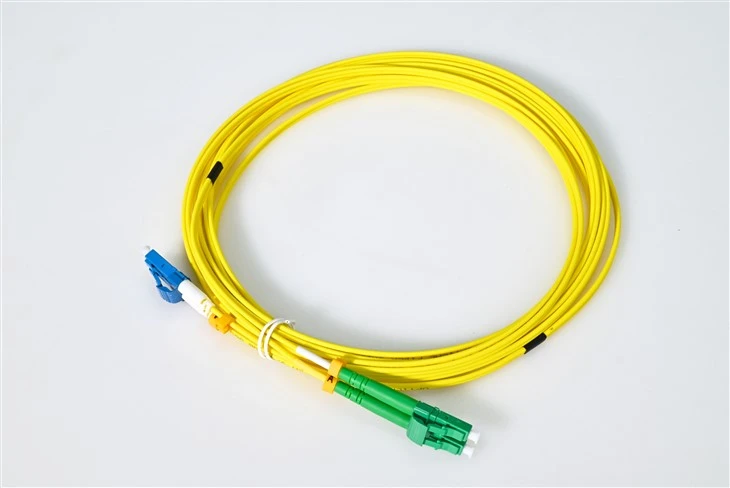

Co to jest kabel krosowy LC LC?
Kabel światłowodowy LC-LCz dwoma złączami światłowodowymi LC zakończonymi na obu końcach, jest najczęściej stosowanym typem kabla światłowodowego w branży. W porównaniu z innymi popularnymi kablami światłowodowymi, kable światłowodowe FC oferują wysoką gęstość i niezawodność w większości zastosowań. Jeśli szukasz wariantu hybrydowego, naszHybrydowy kabel krosowy LC APC do LC UPC jednomodowy to jedna z najczęściej żądanych konfiguracji w przypadku wdrożeń o mieszanej-biegunowości.
Nasze kable są w 100% sprawdzane optycznie i testowane pod kątem tłumienności wtrąceniowej.
Specyfikacja
| Typ złącza | LC UPC do LC APC | Tryb światłowodowy | Żółty 9/125μm |
| Klasa włókna | G657A/G652D | Długość fali | 1310/1550 nm |
| Utrata wtrąceniowa | Mniejsze lub równe 0,3 dB | Strata zwrotu | Większy lub równy 50 dB |
| Min. Promień zgięcia (rdzeń światłowodowy) | 10mm | Min. Promień zgięcia (kabel światłowodowy) | 10/5D (dynamiczny/statyczny) |
| Liczba włókien | Dupleks | Kurtka kablowa | LSZH |
| Temperatura pracy | -20 ~ 70 stopni | Temperatura przechowywania | -40 ~ 80 stopni |
Metody klasyfikacji kabli optycznych
Kabel światłowodowy to linia komunikacyjna wykorzystująca światłowody spełniające wymagania dotyczące parametrów optycznych jako medium transmisyjne w celu uzyskania transmisji sygnału optycznego. Składa się z elementów, takich jak rdzeń kabla, elementy wzmacniające i osłona, a w razie potrzeby może również zawierać dodatkowe elementy, takie jak warstwy wodoodporne, warstwy buforowe, warstwy izolacyjne i warstwy pancerza.
Metody klasyfikacji kabli optycznych obejmują głównie:
Według medium transmisyjnego: podzielone nakable światłowodowe jednomodowe-i kable światłowodowe wielomodowe.
Zgodnie ze strukturą rdzenia kabla: jest on podzielony na skręcony kabel optyczny, szkieletowy kabel optyczny, kabel optyczny z rurką centralną, kabel optyczny taśmowy i kabel optyczny płaski.
Wzmocnione komponenty: podzielone na-niemetalowe kable optyczne, standardowe kable optyczne i wzmocnione komponentowe kable optyczne.
Według metody instalacji: dzieli się na kanałowy kabel optyczny, napowietrzny kabel optyczny,-bezpośrednio zakopany kabel optyczny i podmorski kabel optyczny.
W zależności od środowiska użytkowania, dzieli się je na wewnętrzne kable optyczne i zewnętrzne kable optyczne.
Aplikacje
{0}Połączenie krzyżowe pomiędzy urządzeniami UPC i urządzeniami zakończonymi przez APC
Podstawowym przypadkiem zastosowania tego hybrydowego kabla krosowego LC jest łączenie urządzeń z różnymi typami złączy. Gdy sprzęt sieciowy korzysta z portów LC/APC, ale panele krosowe są zakończone LC/UPC (lub odwrotnie), ta zworka światłowodowa UPC-na-APC eliminuje potrzebę konwersji adaptera. Pełny przegląd różnic w działaniu tych standardów polerowania można znaleźć w naszym przewodniku na tematTypy polerowania złączy światłowodowych PC, UPC i APC oraz wydajność strat powrotnych.
Połączenie wzajemne FTTH OLT i ONU
We wdrożeniach światłowodowych-do--domu sprzęt OLT często wykorzystuje złącza APC w celu zapewnienia optymalnej utraty sygnału zwrotnego, podczas gdy niektóre starsze urządzenia ONU mają interfejsy UPC. Ten kabel hybrydowy LC UPC-APC zapewnia bezpośrednią łączność między niedopasowanymi urządzeniami końcowymi PON. W przypadku standardowych przebiegów FTTH, gdzie oba końce mają ten sam typ polskiego, naszJednomodowy kabel światłowodowy LC LC do połączeń FTTH i centrów danychto opłacalna alternatywa.
Patchowanie stacji czołowej CATV i węzłów dystrybucyjnych
Sieci optyczne telewizji kablowej zazwyczaj wymagają złączy APC, aby zminimalizować-odbicie wsteczne w analogowych sygnałach wideo. W przypadku integracji sprzętu testowego z zakończeniem UPC-lub starszych komponentów ten hybrydowy kabel krosowy do użytku ze stacją czołową CATV utrzymuje integralność sygnału we wszystkich typach interfejsów.
Centrala Telecom Cross-Połącz aplikacje
Obiekty telekomunikacyjne często zarządzają mieszanymi zapasami złączy podczas modernizacji sieci. Ten hybrydowy kabel połączeniowy jednomodowy umożliwia stopniową migrację z infrastruktury UPC do infrastruktury APC bez jednoczesnej wymiany wszystkich istniejących paneli krosowych.
Testy laboratoryjne z mieszanymi konfiguracjami złączy
Laboratoria testów optycznych często spotykają się ze sprzętem o różnych standardach polowania złączy. Dedykowany kabel testowy UPC-do-APC zmniejsza potrzebę stosowania wielu adapterów i zapewnia spójne warunki pomiaru podczas charakteryzowania światłowodu.
Przejście na okablowanie strukturalne w sieciach budynków
Podczas modernizacji sieci ze starszych systemów UPC do nowoczesnych instalacji APC, ten hybrydowy kabel krosowy G657A1 umożliwia tymczasowe lub stałe połączenie starych i nowych segmentów okablowania bez całkowitej wymiany infrastruktury.
Często zadawane pytania
P1: Dlaczego miałbym potrzebować hybrydowego kabla krosowego LC UPC do LC APC zamiast adaptera?
Odp.: Dedykowany hybrydowy kabel krosowy zapewnia niższą całkowitą tłumienność w porównaniu do korzystania z adaptera UPC-na-APC. Każde połączenie adaptera dodaje straty i potencjalne punkty odbicia. Ta pojedyncza zworka hybrydowa z fabrycznie-wypolerowanymi końcami zapewnia czystszy transfer sygnału podczas mostkowania sprzętu UPC i APC.
P2: Jaka jest główna różnica między typami polerowania złączy UPC i APC?
Odp.: UPC (kontakt ultrafizyczny) ma płaską, wypolerowaną powierzchnię czołową, podczas gdy APC (kontakt fizyczny pod kątem) ma powierzchnię końcową zakrzywioną pod kątem 8-stopni. Złącza APC zapewniają większe straty odbiciowe (odbicie w dolnej części pleców), co sprawia, że są preferowane w zastosowaniach z analogowym wideo i wysoką czułością. Ten kabel hybrydowy łączy bezpośrednio oba typy.
P3: Czy mogę używać tego kabla LC UPC-APC do sieci GPON lub XGS-PON?
O: Tak. Pasywne sieci optyczne często posiadają porty OLT ze złączami APC i niektóre urządzenia ONT/ONU z portami UPC. Ten hybrydowy kabel krosowy jednomodowy do wdrażania PON niweluje takie niedopasowania interfejsów bez konieczności stosowania modułów adapterów w każdym punkcie połączenia.
P4: Co oznacza dla instalacji włókno G657A1-niewrażliwe na zginanie?
Odp.: Światłowód G657A1 pozwala na mniejsze promienie zgięcia (nawet 10 mm) bez znacznej utraty sygnału. Dzięki temu hybrydowy kabel krosowy nadaje się do stosowania w ograniczonych przestrzeniach, gęstych panelach krosowych i prowadzenia wokół przeszkód, gdzie standardowe włókno G652D byłoby narażone na tłumienie-zgięć makro.
P5: Czy do instalacji wewnątrz pomieszczeń wymagana jest osłona LSZH na tym kablu?
Odp.: Kurtki LSZH (Low Smoke Zero Halogen) są zalecane lub wymagane w zamkniętych przestrzeniach, takich jak centra danych, budynki biurowe i miejsca publiczne. Ten-ognioodporny kabel hybrydowy LC spełnia normy bezpieczeństwa przeciwpożarowego w pomieszczeniach zamkniętych i wytwarza minimalną ilość toksycznego dymu w przypadku wystawienia na działanie ognia. Wskazówki dotyczące wyboru odpowiedniego typu kurtki do różnych środowisk można znaleźć w naszym artykule na tematwymagania dotyczące instalacji kabli światłowodowych wewnątrz i na zewnątrz oraz wybór płaszcza.
P6: Jakich strat odbiciowych mogę się spodziewać po stronie APC tego kabla hybrydowego?
Odp.: Końcówka złącza APC zwykle osiąga stratę odbiciową większą lub równą 60 dB ze względu na wypolerowanie pod kątem. Strona UPC zapewnia stratę odbiciową większą lub równą 50 dB. W połączeniu ze stratą wtrąceniową mniejszą lub równą 0,3 dB, ten hybrydowy duplex patchcord utrzymuje jakość sygnału dla wrażliwych łączy optycznych.
P7: Czy tego hybrydowego kabla połączeniowego można używać-do transmisji w trybie jednomodowym na duże odległości?
O: Tak. Światłowód jednomodowy 9/125 μm obsługuje transmisję na wiele kilometrów przy długościach fal 1310 nm i 1550 nm. Ta zworka LC UPC na APC do połączeń-na długich dystansach współpracuje ze standardowymi transiwerami jednomodowymi i może być stosowana w segmentach sieci metra lub dostępu.
P8: Czy dla tego hybrydowego kabla światłowodowego UPC-APC dostępne są niestandardowe długości?
Odp.: Niestandardowe długości kabli, kolory osłon i konfiguracje duplex/simpleks mogą być produkowane na zamówienie. Skontaktuj się z dostawcą, aby określić wymagania dotyczące zamówień zbiorczych hybrydowych kabli krosowych lub instalacji-konkretnych dla projektu.
