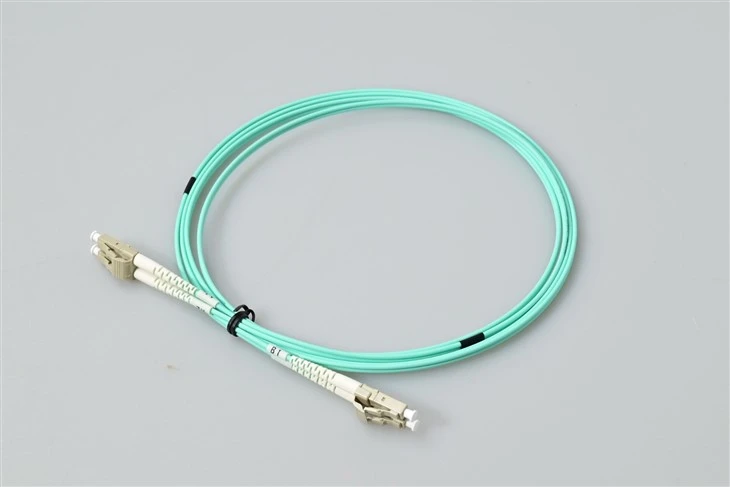

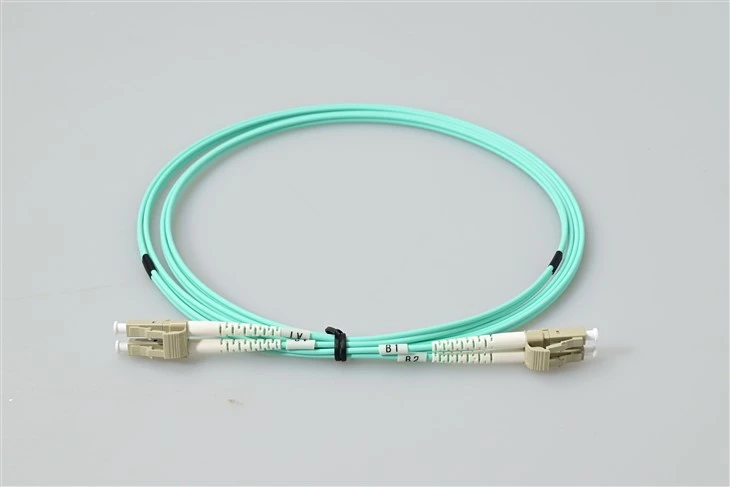

Co to jest kabel krosowy LC LC?
Kabel światłowodowy LC-LCz dwoma złączami światłowodowymi LC zakończonymi na obu końcach, jest najczęściej stosowanym typem kabla światłowodowego w branży. W porównaniu z innymi popularnymi kablami światłowodowymi, kable światłowodowe LC oferują wysoką gęstość i niezawodność w większości zastosowań
Nasze kable są w 100% sprawdzane optycznie i testowane pod kątem tłumienności wtrąceniowej.
Specyfikacja
| Typ złącza | LC UPC na LC UPC | Tryb światłowodowy | Om3 50/125μm |
| Klasa włókna | G657A/G652D | Długość fali | 1310/1550 nm |
| Utrata wtrąceniowa | Mniejszy lub równy 0,3 dB | Strata zwrotu | Większy lub równy 50 dB |
| Min. Promień zgięcia (rdzeń światłowodowy) | 10 mm | Min. Promień zgięcia (kabel światłowodowy) | 10/5D (dynamiczny/statyczny) |
| Liczba włókien | Dupleks | Kurtka kablowa | LSZH |
| Temperatura pracy | -20 ~ 70 stopni | Temperatura przechowywania | -40 ~ 80 stopni |
Metody klasyfikacji kabli optycznych
Kabel światłowodowy to linia komunikacyjna wykorzystująca światłowody spełniające wymagania dotyczące parametrów optycznych jako medium transmisyjne w celu uzyskania transmisji sygnału optycznego. Składa się z elementów, takich jak rdzeń kabla, elementy wzmacniające i osłona, a w razie potrzeby może również zawierać dodatkowe elementy, takie jak warstwy wodoodporne, warstwy buforowe, warstwy izolacyjne i warstwy pancerza.
Metody klasyfikacji kabli optycznych obejmują głównie:
Według medium transmisyjnego: podzielone-na jednomodowe kable światłowodowe i wielomodowe kable światłowodowe.
Zgodnie ze strukturą rdzenia kabla: jest on podzielony na skręcony kabel optyczny, szkieletowy kabel optyczny, kabel optyczny z rurką centralną, kabel optyczny taśmowy i kabel optyczny płaski.
Wzmocnione komponenty: podzielone na-niemetalowe kable optyczne, standardowe kable optyczne i wzmocnione komponentowe kable optyczne.
Według metody instalacji: dzieli się na kanałowy kabel optyczny, napowietrzny kabel optyczny,-bezpośrednio zakopany kabel optyczny i podmorski kabel optyczny.
W zależności od środowiska użytkowania, dzieli się je na wewnętrzne kable optyczne i zewnętrzne kable optyczne.
Aplikacje
Zworki światłowodowe OM3 LC z rdzeniem 50/125 mikronówzostały zaprojektowane z myślą o-krótkim zasięgu sieci 10 Gigabit Ethernet w serwerowniach. Wielomodowy kabel dupleksowy z-wodną osłoną obsługuje efektywną szerokość pasma modalnego 2000 MHz·km przy 850 nm, umożliwiając niezawodną łączność-do-racków w przypadku wdrożeń hiperskalowych.
Ten wielomodowy kabel krosowy LC o przepustowości 10 Gb- zapewnia stałą przepustowość w sieciach pamięci masowej Fibre Channel. Inżynierowie sieci wybierający kable światłowodowe OM3 do infrastruktury SAN korzystają z 300-metrowego zasięgu w sieci 10GbE, co ogranicza potrzebę regeneracji sygnału w obiektach średniej wielkości.
Obiekty wymagające wielomodowego okablowania szkieletowego między piętrami wykorzystują-niewrażliwe na zginanie kable LC-do-LC OM3, aby poruszać się po ciasnych ścieżkach kablowych. Płaszcz zewnętrzny LSZH spełnia wymagania przepisów bezpieczeństwa pożarowego dla instalacji nadsufitowych i pionów w budynkach komercyjnych.
Środowiska produkcyjne wideo przesyłające nieskompresowany sygnał 3G-SDI lub 12G-SDI przez światłowód korzystają z niskiej tłumienności wtrąceniowej tej dupleksowej zworki LC OM3. Inżynierowie ds. transmisji często-zamawiają hurtowo kable wielomodowe Aqua do łączenia routerów SDI i jednostek sterujących kamerą.
Zespoły IT w służbie zdrowia wdrażające systemy PACS i sprzęt do obrazowania diagnostycznego wybierają światłowód dupleksowy OM3 LC ze względu na jego odporność na zakłócenia elektromagnetyczne i zapas szerokości pasma. Fabrycznie-testowane parametry optyczne każdego kabla zapewniają zgodność z rygorystycznymi wymaganiami dotyczącymi czasu pracy sieci szpitalnej.
Często zadawane pytania
P1: Na jaką odległość transmisji obsługuje kabel wielomodowy LC do LC OM3 w sieci 10GbE?
Odp.: Dupleksowy kabel światłowodowy OM3 50/125 obsługuje 10 Gigabit Ethernet na odległość do 300 metrów. W przypadku dłuższych przebiegów w tym samym budynku rozważ aktualizację doAlternatywy dla światłowodów OM4 lub jednomodowych.
P2: Czy mogę używać tego wielomodowego kabla krosowego Aqua z urządzeniami nadawczo-odbiorczymi 40GbE QSFP+?
O: Tak. W połączeniu z modułami 40GBASE-SR4 QSFP+ zworka światłowodowa OM3 LC obsługuje transmisję równoległą na odległość do 100 metrów. Upewnij się, że kabel rozłączający lubUprząż MTP-do-LCodpowiada konfiguracji polaryzacji.
P3: Czy osłona LSZH na tym kablu nadaje się do przestrzeni nadsufitowych?
Odp.: Płaszcze kabli LSZH (Low Smoke Zero Halogen) zmniejszają emisję toksycznych dymów podczas spalania. W przypadku instalacji wentylacyjnych-objętych rygorystycznymi przepisami przeciwpożarowymi należy potwierdzić, że lokalne przepisy dopuszczają wielomodowe kable krosowe światłowodowe OM3 z oceną LSZH-.
P4: W jaki sposób minimalny promień zgięcia wynoszący 10 mm chroni moją sieć?
Odp.: Niewrażliwy na zginanie rdzeń światłowodowy G657A1 toleruje węższe prowadzenie bez pogorszenia sygnału. Instalatorzy pracujący z panelami krosowymi LC-o dużej gęstości w ograniczonych szafach serwerowych polegają na tej elastyczności, aby zachować integralność łącza.
P5: Jaka jest typowa specyfikacja tłumienności wtrąceniowej dla tego kabla dupleksowego LC OM3?
Odp.: Każdy koniec złącza jest testowany pod kątem tłumienia wtrąceniowego mniejszego lub równego 0,3 dB. Niższe straty przekładają się na większy budżet mocy optycznej, co ma kluczowe znaczenie w przypadku kaskadowego łączenia wielu punktów krosowych w systemie okablowania strukturalnego.
P6: Czy w przypadku zamówień masowych w centrach danych dostępne są długości niestandardowe?
O: Tak. Usługi patchcordów światłowodowych OEM obejmują niestandardowe długości kabli, etykietowanie i pakowanie. Skontaktuj się z zespołem sprzedaży w sprawie hurtowych cen wielomodowego kabla LC-do-LC przy zamówieniach przekraczających 100 sztuk.
P7: Jaki kod koloru identyfikuje światłowód wielomodowy OM3?
Odp.: Zgodnie z konwencją branżową w przypadku kabli światłowodowych OM3 50/125 stosowana jest osłona w kolorze wodnym (jasnoniebieski-zielony). To oznaczenie kolorami pomaga technikom odróżnić podczas instalacji łącza wielomodowe od żółtego okablowania jednomodowego lub pomarańczowego OM1/OM2.
P8: Czy ten kabel krosowy obsługuje aplikacje 25GbE?
Odp.: Światłowód OM3 ma parametry znamionowe 25GBASE-SR do około 70 metrów. Aby uzyskać pełny zasięg 100 metrów w sieci 25GbE,Wielomodowe, dupleksowe kable LC OM4oferują dodatkowy margines przepustowości modalnej.
