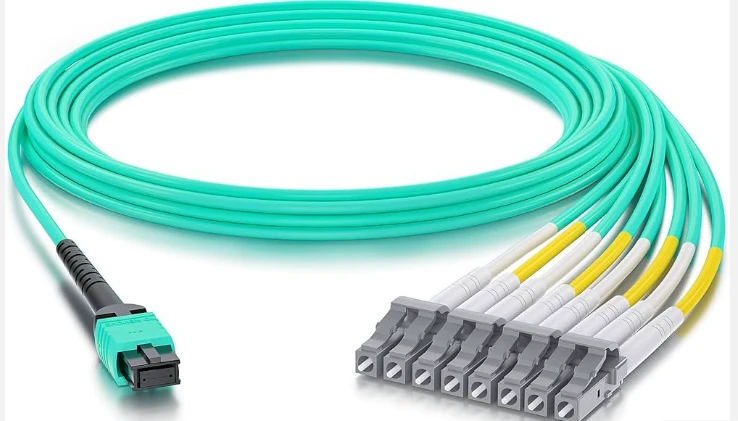

8-żyłowy kabel krosowy SC do MTP/MPO to zestaw kabla rozdzielającego, który kończy się pojedynczym wielowłóknowym złączem MTP/MPO na jednym końcu i czterema dupleksowymi złączami SC na drugim końcu, przenoszącymi osiem włókien optycznych w jednej osłonie. Służy jako bezpośredni pomost pomiędzy infrastrukturą optyki równoległej o-dużej gęstości a starszym sprzętem-z zakończeniem SC, co czyni go jednym z najbardziej praktycznych narzędzi dla sieci, które nie są gotowe do zgrywania i wymiany, ale nadal muszą przejść na 40G lub 100G.
Jeśli w Twojej placówce nadal używane są panele krosowe-SC, OLT lub przyrządy testowe wraz z nowszym sprzętem przełączającym QSFP+, ten kabel eliminuje potrzebę stosowania kaset pośrednich lub paneli adapterów. Jeden koniec podłącza się bezpośrednio do portu transceivera QSFP+ SR4; pozostałe wentylatory do istniejącej infrastruktury dupleksowej SC. Właśnie ta bezpośredniość czyni go wartościowym - i odróżnia go od bardziej powszechnych kabli rozdzielających MTP-do-LC, które dominują w większości katalogów centrów danych.
Dlaczego liczba 8 włókien ma znaczenie w nowoczesnym okablowaniu
Branża światłowodowa stopniowo przechodzi z architektury Base-12 na architekturę Base-8 i nie bez powodu. Standardowy transceiver QSFP+ lub QSFP28 wykorzystuje cztery tory do nadawania i cztery tory do odbioru – łącznie osiem włókien. Po wdrożeniu 12-włóknowego kabla miejskiego MTP do aplikacji QSFP cztery włókna pośrodku złącza pozostają nieużywane. W przypadku wdrożenia na dużą skalę z setkami łączy, bezczynność światłowodu oznacza znaczną stratę inwestycji.
Jakiś8-rdzeniowy patchcord światłowodowy SC do MTP/MPOidealnie pokrywa się z rzeczywistym wykorzystaniem włókien optycznych 40GBASE-SR4 i 100GBASE-SR4. Każde włókno przenosi ruch. Żadnych odpadów, żadnych martwych pasm zaśmiecających Twoją dokumentację. Okablowanie-podstawowe-8 można również łatwo dostosować do standardowych konfiguracji portów przełącznika — większość obudów ma liczbę portów stanowiącą wielokrotność czterech (16-portowe, 32-portowe karty liniowe), co można łatwo dopasować do 8-włóknowych złączy MTP bez osieroconych włókien.

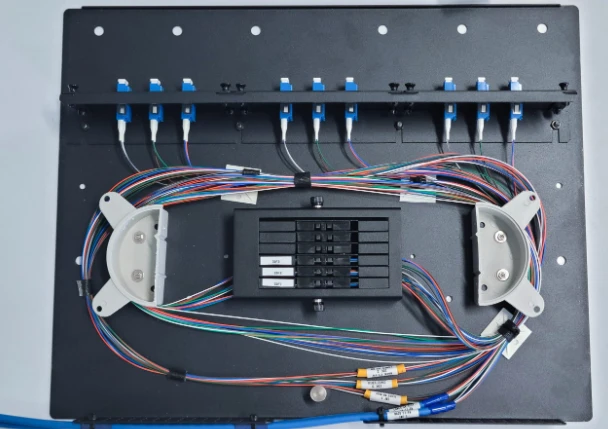

Łączenie starszych sieci SC z optyką równoległą
Tutaj na swoją korzyść zasługuje przewód rozłączający SC-do-MTP/MPO. Złącza SC zdominowały okablowanie korporacyjne i telekomunikacyjne przez ponad dwie dekady. W wielu sieciach kampusowych, stacjach czołowych CATV, obiektach rządowych i centralach operatorów nadal znajduje się rzędy paneli krosowych SC. Zamiana całej infrastruktury na LC tylko w celu uzyskania dostępu do prędkości 40G jest kosztowna i destrukcyjna.
Zamiast tego 8-włóknowy kabel MTP-do SC umożliwia podłączenie portu 40G QSFP+ bezpośrednio do czterech istniejących portów dupleksowych SC. Każda para SC obsługuje jedną linię 10G, więc pojedynczy transceiver QSFP+ skutecznie dzieli się na połączenia 4×10G w istniejącej instalacji SC. Ta sama logika dotyczy transceiverów 100G QSFP28 SR4 podzielonych na tory 4×25G. Oszczędzasz inwestycję w okablowanie, korzystając z gęstości pasma równoległej optyki.
To nie jest scenariusz niszowy. Operatorzy telekomunikacyjni korzystający ze starszej infrastruktury SONET/SDH na złączach SC, kampusy uniwersyteckie ze starzejącymi się szkieletami budynków zakończonymi złączem SC oraz obiekty nadawcze podłączone za pomocą światłowodu SC do transportu wideo – wszyscy spotykają się z dokładnie taką sytuacją. 8-rdzeniowy przewód SC do MTP/MPO zapewnia ścieżkę migracji niewymagającą modernizacji wózka widłowego.
Omówienie konfiguracji polaryzacji dla łączy SC-do-MTP
Polaryzacja jest jednym z najczęstszych punktów awarii w okablowaniu MTP/MPO, a prawidłowe jej ustawienie w przypadku przerwania SC nie jest wyjątkiem. W przypadku standardowego zestawu rozdzielającego 8-włókna SC do MTP/MPO, polaryzacja typu B (metoda B według TIA-568) jest domyślnym wyborem dla zastosowań transiwera QSFP. W konfiguracji typu B pozycja 1 włókna na jednym końcu jest odwzorowana na pozycję włókna 8 na drugim – pełne odwrócenie układu, które zapewnia wyrównanie włókien nadawczych z włóknami odbiorczymi w łączu.
Polaryzacja typu A (prosta-przelotowa) jest mniej powszechna w scenariuszach przerwania i zazwyczaj jest zarezerwowana dla połączeń typu trunk-do-linii miejskiej, gdzie kasety obsługują przełączanie Tx/Rx. Typ C (-odwrócony parami) to specjalna konfiguracja stosowana w określonych projektach okablowania strukturalnego-kasetowego. O ile dokumentacja infrastruktury nie stanowi inaczej, typ B jest bezpiecznym wyborem w przypadku zastosowań typu breakout z wykorzystaniem bezpośredniego transceivera-do-SC. Potwierdzenie polaryzacji przed złożeniem zamówienia zapobiega frustrującemu scenariuszowi czystej instalacji, która po prostu nie przepuszcza światła.
Tryb jednomodowy a wielomodowy: dopasowanie typu światłowodu do odległości zastosowania
8-rdzeniowy kabel krosowy SC do MTP/MPO jest dostępny w wersji jednomodowej (OS2, 9/125 μm) i wielomodowej (OM3 50/125 μm, OM4 50/125 μm). Wybór zależy od typu transceivera i wymagań dotyczących zasięgu.
W zastosowaniach wielomodowych światłowód OM3 obsługuje 40GBASE-SR4 do 100 metrów i 10GBASE-SR do 300 metrów. OM4 zwiększa te odległości o - 150 metrów przy 40G SR4 - i oferuje prawie dwukrotnie większą efektywną szerokość pasma modalnego przy 850 nm (4700 MHz·km w porównaniu z. 2000 MHz·km). Jeśli budujesz nowe ciągi poziome w centrum danych, dodatkowy koszt OM4 w porównaniu z OM3 jest wart{{19}uwzględnienia w przyszłości. Dla głębszego porównaniagatunki włókien wielomodowych od OM1 do OM5każda generacja oznacza wymierny wzrost gęstości pasma i obsługiwanej długości łącza.
Światłowód jednomodowy OS2 to wybór do zastosowań-o większym zasięgu - 100GBASE-PSM4 na dystansach do 500 metrów lub 40GBASE-PLR4 o zasięgu 10 km. Wdrożenia szkieletu sieci szkieletowej w instytucjach rządowych i kampusach obejmujące wiele budynków zazwyczaj wymagają trybu jednomodowego, zwłaszcza gdy panele krosowe SC na drugim końcu zostały pierwotnie zainstalowane na potrzeby zastosowań telekomunikacyjnych-na długich dystansach.
Kluczowe scenariusze wdrożenia
Migracja centrum danych z 10G-do 40G
Obiekt obsługujący transceivery 10G SFP+ w panelach krosowych z zakończeniem SC-może uaktualnić warstwę grzbietową do 40G QSFP+ bez-ponownego kończenia pojedynczego panelu. 8-rdzeniowy kabel rozłączający SC do MTP/MPO łączy port QSFP+ bezpośrednio z czterema portami duplex SC, każdy obsługujący jedną linię 10G. Ta ścieżka migracji nie wymaga żadnych zmian w istniejącym okablowaniu poziomym.
Połączenie centrali telekomunikacyjnej
W biurach centralnych często znajdują się-przełącznice optyczne oparte na SC, które działają od lat. Podłączenie nowego sprzętu DWDM lub ROADM z interfejsami MTP/MPO do istniejących ramek wymaga modułu obsługującego obydwa języki złącza. Zespół 8-rdzeniowy radzi sobie z tym bez kasety pośredniej, oszczędzając miejsce w szafie typu rack o wysokości 1U na punkt połączenia.
Transmisja i transport A/V
Profesjonalne obiekty nadawcze często wykorzystują światłowód SC do transportu nieskompresowanego wideo pomiędzy studiami i reżyserkami. Po dodaniu routerów wideo opartych na IP-z portami QSFP, kabel rozgałęźny SC do MTP/MPO umożliwia łatwą integrację nowego sprzętu z istniejącą instalacją światłowodową.
Środowiska testowe i laboratoryjne
Laboratoria testujące sieć często stosują mieszankę typów złączy w sprzęcie różnych generacji. 8-rdzeniowy kabel krosowy SC do MTP/MPO umożliwia inżynierom łączenie starszych przyrządów testowych z portami SC i nowszymi wielowłóknowymi zestawami testowymi bez konieczności szukania adapterów.
Kwestie dotyczące jakości złącza i tłumienności wtrąceniowej
Budżety na straty wtrąceniowe zmniejszają się wraz ze wzrostem prędkości łącza. Przy 40G i 100G co dziesiąta decybeli w każdym punkcie połączenia wpływa na margines łącza. Standardowe złącza MTP- zwykle mają maksymalną tłumienność wtrąceniową mniejszą lub równą 0,50 dB na sparowaną parę, natomiast elitarne/niskie-złącza MTP obniżają tę wartość do mniejszej lub równej 0,35 dB (typowo 0,15 dB). Koniec SC przerwania powinien utrzymywać poziom mniejszy lub równy 0,30 dB na złącze.
W przypadku wymagających łączy-z wieloma przeskokami należy określić-niskostratne złącza MTP w sieciPatchcord światłowodowy wielomodowy MTP/MPOkoniec jest warty premii. Każdy kabel powinien być dostarczany z indywidualnymi danymi testowymi, co najmniej z weryfikacją interferometryczną geometrii ferruli. Jeśli Twój dostawca nie może dostarczyć dokumentacji dotyczącej testów-kabla, jest to sygnał ostrzegawczy, który warto sprawdzić przed złożeniem zamówienia.
Czystość złącza ma znaczenie tak samo jak jego klasa. Pojedyncza zanieczyszczona tulejka na 12-włóknowym złączu MTP może zwiększyć nadmierne straty o 1–2 dB w całym zespole. Dedykowane urządzenia do czyszczenia szpul-dla MTP powinny stanowić standardowe wyposażenie każdego obiektu wdrażającego kable wielowłóknowe. KonserwacjaAdaptery światłowodowe MTP/MPOzatykanie-kurzu, gdy nie jest używane, to prosty nawyk, który zapobiega zaskakującej liczbie wezwań do rozwiązywania problemów.
Wybór pomiędzy kablem okrągłym, kablem owalnym i gołą wstążką
8-rdzeniowy zestaw SC do MTP/MPO jest dostępny w trzech wersjach płaszcza, a wybór zależy bardziej od fizycznego środowiska routingu niż od wydajności sygnału.
Kabel okrągły (zwykle o średnicy 3,0 mm, w płaszczu LSZH lub PVC) jest domyślnym rozwiązaniem w większości zastosowań w centrach danych. Można go łatwo przeprowadzić przez standardowe pierścienie do zarządzania kablami i pionowe organizery, a jego wytrzymała konstrukcja wytrzymuje wielokrotne manipulacje podczas przenoszenia, dodawania i zmian.
Kabel owalny (płaski) dobrze sprawdza się w instalacjach podpodłogowych lub w ciasnych poziomych korytkach kablowych, gdzie wysokość układania w pionie jest ograniczona. Nieizolowany kabel taśmowy zapewnia maksymalną gęstość w obszarach połączeń o bardzo-dużej-gęstości, ale jest kompromisem w zakresie trwałości mechanicznej -. Najlepiej nadaje się do stałych instalacji wewnątrz kaset lub paneli krosowych, gdzie kabel nie będzie zakłócany po poprowadzeniu.
Porównanie z kablami typu breakout MTP-do-LC
Znacznie bardziej powszechną konfiguracją podziału jest MTP na LC, po prostu dlatego, że LC stało się dominującym złączem dupleksowym w nowoczesnych centrach danych. Dlaczego więc zamiast tego sięgnąłbyś po wybuch SC? Decydującym czynnikiem jest kompatybilność z zainstalowaną infrastrukturą. Jeśli w Twojej placówce ujednolicono już technologię LC, przejście na technologię SC nie przyniesie żadnych korzyści. Ale jeśli złącza SC znajdują się w ścianie, w panelu krosowym lub w sprzęcie,Współpraca złącza SC z systemami wielowłóknowymi MTP/MPOpoprzez zespół rozdzielający jest najszybszą drogą do większej przepustowości bez konieczności ponownego okablowania.
Złącza SC zachowują również zalety w niektórych zastosowaniach: ich większa tuleja 2,5 mm zapewnia nieco większą powierzchnię kontaktu fizycznego, są łatwiejsze w obsłudze w rękawiczkach w środowiskach przemysłowych i pozostają standardowym złączem w sprzęcie FTTH OLT w wielu regionach.
Często zadawane pytania
P: Czy mogę używać 8-rdzeniowego kabla krosowego SC do MTP/MPO do połączeń 100G?
O: Tak. Transceiver 100GBASE-SR4 QSFP28 wykorzystuje cztery równoległe linie 25G w ośmiu włóknach - dokładnie to, co zapewnia ten kabel. Każda para dupleksu SC obsługuje jedną linię 25G. W przypadku zastosowań jednomodowych 100G PSM4 należy określić wersję zestawu OS2.
P: Jaki typ polaryzacji powinienem zamówić do zastosowań z transceiverem QSFP+?
Odp.: Polaryzacja typu B (metoda B) jest standardem dla bezpośrednich połączeń typu breakout QSFP. Wykonuje pełne odwrócenie układu światłowodów, tak że pozycje nadawania na końcu MTP pokrywają się z pozycjami odbioru na końcu SC. Jeśli projekt okablowania strukturalnego wyraźnie nie wymaga typu A lub typu C, zamów typ B.
P: Czy potrzebuję męskiego czy żeńskiego złącza MTP na końcu światłowodu?
Odp.: Żeńskie (bez pinów) MTP to standardowa konfiguracja do podłączania transceiverów QSFP i większości adapterów paneli krosowych, które wykorzystują złącza męskie (pinowane). Zamów żeński, chyba że specyfikacja konkretnego sprzętu stanowi inaczej.
P: Czy 8-włóknowe złącze MTP jest takie samo jak standardowe 12-włóknowe złącze MPO?

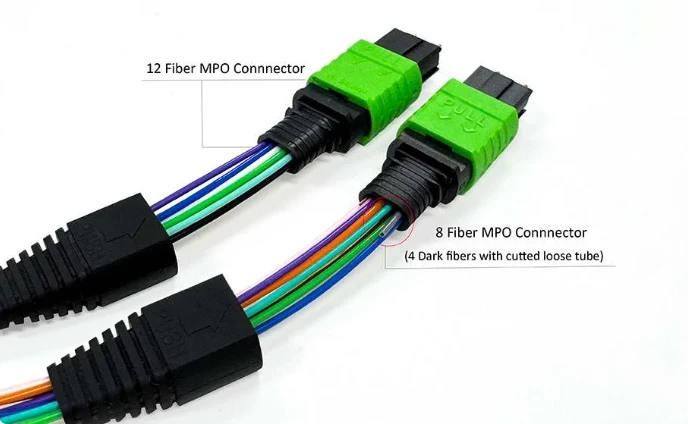

Odp.: 8-włóknowy MTP wykorzystuje tę samą fizyczną obudowę złącza MPO-12, ale obsługuje tylko osiem zewnętrznych pozycji włókien (1–4 i 9–12), pozostawiając cztery środkowe pozycje puste. Jest mechanicznie kompatybilny ze standardowymi 12-włóknowymi adapterami MPO. Kluczową różnicą jest wykorzystanie włókien – zespół 8 włókien eliminuje cztery nieużywane włókna, które w przypadku zastosowania QSFP byłyby ciemne.
P: Jakie parametry kurtki potrzebuję do instalacji w przestrzeni nadsufitowej?
Odp.: W przypadku okablowania biegnącego przez pomieszczenia-klimatyzujące się (nad podwieszanymi sufitami, pod podniesionymi podłogami w obszarach-obszarów o parametrach przestrzeni powietrznej) należy wybrać płaszcz OFNP (Optical Fiber Nonconductive Plenum). W przypadku pionowych pionów między piętrami wystarczy OFNR (Riser). LSZH (Low Smoke Zero Halogen) to standard dla większości międzynarodowych środowisk centrów danych i jest wymagany w wielu instalacjach w Europie i Azji. Lokalne przepisy budowlane określają minimalne wymagania.
