Opancerzony kabel krosowy MPO/MTP owija stalową-rurę lub{1}}wzmocniony kevlarem-płaszcz wokół zespołu składającego się z wielu-włókien, aby wytrzymać obciążenia zgniatające, narażenie na gryzonie i środowiska o wysokich-wibracjach. W standardowym kablu miejskim MPO zastosowano lżejszą konstrukcję z podwójną-osłoną, zoptymalizowaną pod kątem czystych,-klimatycznych ścieżek do centrów danych. Wybór między nimi zależy od tego, gdzie kabel będzie żył, jak bardzo będzie narażony na fizyczne obciążenia i czy budżet łącza jest w stanie pochłonąć nieco większe straty wtrąceniowe wynikające z grubszej konstrukcji opancerzonej konstrukcji.
Dlaczego to porównanie ma teraz znaczenie
Architekci centrów danych wykonywali proste połączenia: kable magistralne do połączeń szkieletowych, kable krosowe do krótkich przeskoków wewnątrz szafy. To rozróżnienie nadal jest aktualne, ale środowisko fizyczne wokół infrastruktury światłowodowej uległo zmianie. Wdrożenia brzegowe wypychają zespoły MPO do hal produkcyjnych, sterowni górniczych i zewnętrznych schronów 5G, gdzie standardowy kabel miejski ulegnie awarii w ciągu kilku miesięcy. Tymczasem operatorzy hiperskalowi pakujący tysiące łączy 400G i 800G w jedną halę potrzebują co dziesiątej dB, jaką mogą zaoszczędzić -, co oznacza zwrócenie szczególnej uwagi na to, czy kurtka pancerna nie powoduje niepotrzebnego tłumienia chronionej ścieżki.
Prawdziwym pytaniem inżynierskim nie jest to, który kabel jest „lepszy”. To, który kabel spełnia wymagania mechaniczne i optyczne określonego segmentu łącza.
Gdzie należy każdy typ kabla
Przed porównaniem specyfikacji warto pomyśleć o scenariuszach wdrożenia. Otoczenie kabla -, a nie jego lista funkcji - powinno wpływać na każdą decyzję o wyborze. Każdy poniższy scenariusz wskazuje również czynniki mechaniczne i optyczne, które należy rozważyć, więc logika oceny jest wbudowana w kontekst, a nie umieszczona na osobnej liście kontrolnej.
Wewnątrz klimatyzowanej-szafy centrum danych właściwym wyborem będą standardowe kable magistralne MPO. Środowisko jest czyste,-temperatura stabilna i fizycznie chronione. Podczas instalacji kable są poddawane jedynie umiarkowanym obciążeniom rozciągającym, sporadycznym naciskom bocznym ze strony sąsiednich kabli i wibracjom powodowanym przez HVAC. Dwuwarstwowa-płaszcz - wewnętrzna przędza aramidowa oraz powłoka zewnętrzna o klasie LSZH lub plenum-- radzą sobie z tym wszystkim wygodnie, spełniając jednocześnie wymagania mechaniczne IEC 60794 i TIA-568. Używanie kabli zbrojonych w tym ustawieniu zwiększa koszty, wagę i średnicę, nie zapewniając znaczącej poprawy niezawodności. Kable miejskie z 24 lub 48 włóknami skutecznie łączą grzbiet-z-warstwami przełączników liściowych za pomocą optyki QSFP28 lub QSFP-DD, a ich mniejsza średnica zewnętrzna 3,0 mm ułatwia prowadzenie przez korytka do zarządzania kablami o dużej gęstości.
Przebiegi międzyrzędowe-pod podłogą podniesioną wymagają więcej przemyślenia. Nowoczesny obiekt ze szczelnymi trasami kablowymi może polegać na standardowych kanałach. Jednak starsze budynki z otwartymi ścieżkami pod podwyższonymi płytkami podłogowymi opowiadają inną historię. - Ruch pieszy, toczące się wózki i okazjonalne działanie gryzoni stwarzają ryzyko zmiażdżenia i otarcia, z którym konstrukcja z podwójną-powłoką nigdy nie została zaprojektowana. Jeśli masz udokumentowane przypadki szkodników lub Twoje ścieżki są współdzielone z ciężkim sprzętem, samo to uzasadnia opancerzone zespoły MPO na segmentach szkieletu. Punkt decyzji jest tutaj prosty: sprawdź ścieżkę, oceń realistyczne zagrożenia mechaniczne i pozwól, aby fizyczne dowody cię poprowadziły.
Środowiska przemysłowe i brzegowe pozostawiają niewiele miejsca na debatę. Podłogi w fabrykach narażają kable na ciągłe wibracje powodowane przez maszyny. W sterowniach górniczych występują zanieczyszczenia cząstkami stałymi i ekstremalne temperatury. Zewnętrzne szafy 5G podlegają cyklom-odmrażania i ekspozycji na promieniowanie UV. Rozmieszczenia w terenie wojskowym łączą wszystkie powyższe z ryzykiem uderzenia. Przy tych ustawieniach znamionowy zakres działania standardowego kabla magistralnego wynoszący od -20 stopni do +60 stopnia i jego odporność na zgniatanie rzędu 100–200 N są po prostu niewystarczające. Opancerzone kable krosowe MPO, o wartości znamionowej od -40 stopni do +75 stopnia i wytrzymujące ponad 1000 N bocznej siły zgniatającej, nie są tutaj ulepszeniem premium -, są wymaganiem podstawowym. Jeśli łącze przebiega przez przestrzeń pozbawioną tradycyjnych zabezpieczeń centrum danych, opcja pancerna eliminuje tryb awarii, którego żadne staranne zarządzanie kablami nie jest w stanie całkowicie wyeliminować.
Krótkie-łaty do łączenia krzyżowego w szafie - zwykle poniżej dwóch metrów między kasetami, panelami adapterów i transiwerami - preferują standardKable krosowe wielomodowe MTP/MPO. Środowisko jest całkowicie zamknięte, po pierwszej instalacji z kablem prawie się nie styka, a elastyczność jest ważniejsza niż odporność na zgniatanie. Pancerna sztywność może faktycznie działać przeciwko Tobie w ciasnych obudowach, gdzie promień zgięcia jest na wagę złota.

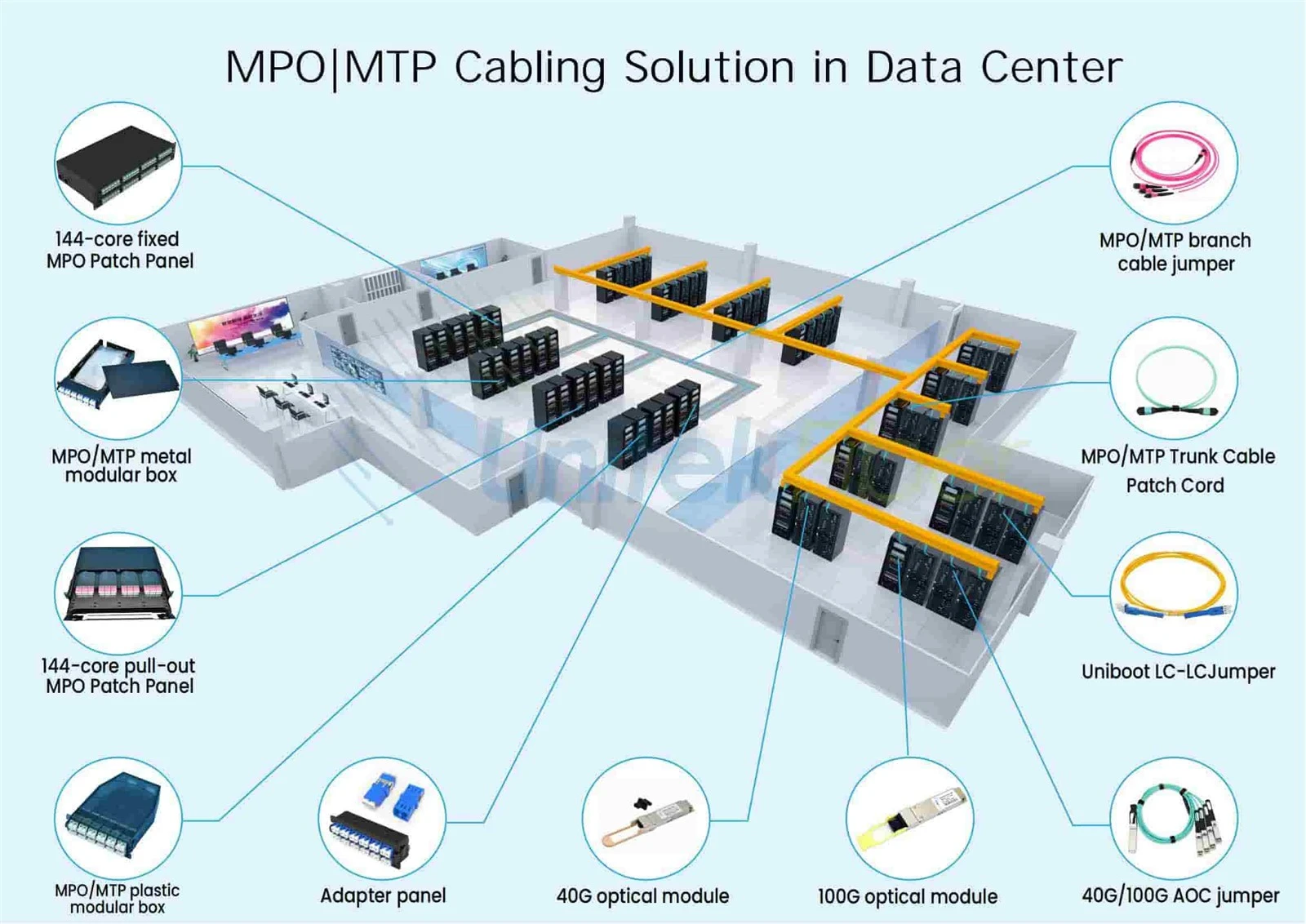

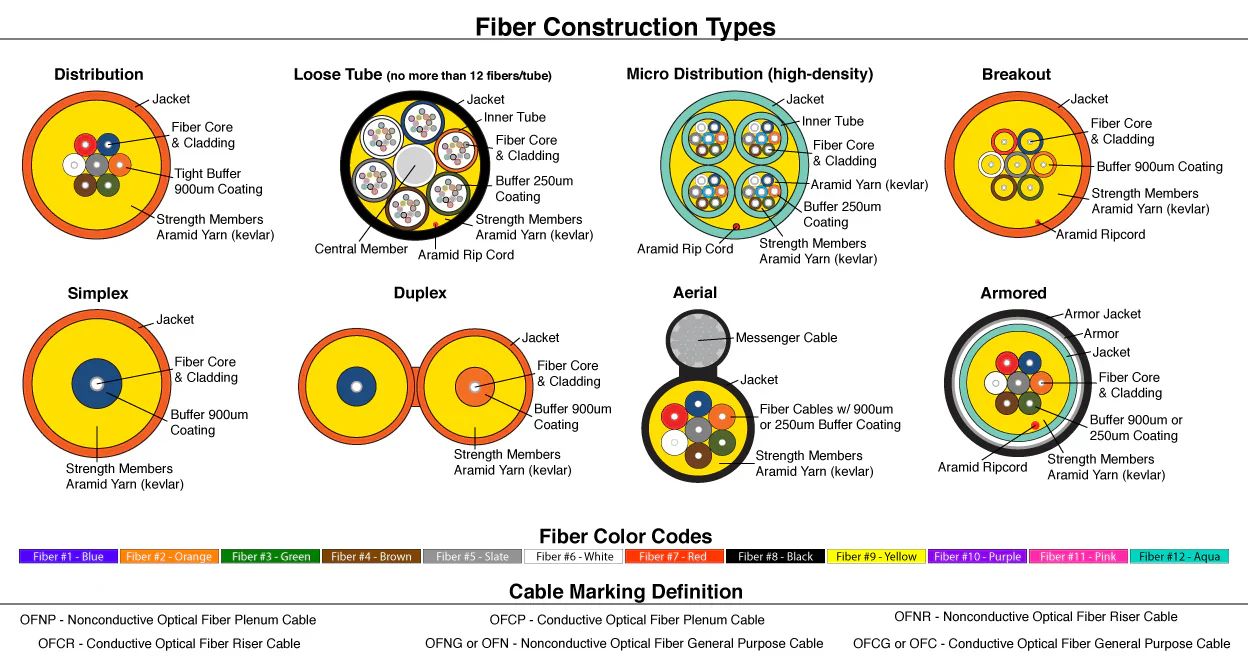

Co właściwie znajduje się w każdym kablu
Standardowy kabel magistralny MPO zazwyczaj zawiera od 12 do 144 włókien w swojej dwuwarstwowej-powłoce. ThePatchcord światłowodowy MTP/MPO OM3w standardowej formie ma średnicę zewnętrzną około 3,0 mm. Obydwa końce są fabrycznie-zakończone precyzyjnie-polerowanymi tulejkami MT - 8, 12 lub 24 włóknami na złącze -, a do każdego zestawu dołączone są indywidualne raporty z testów pokazujące tłumienność wtrąceniową na kanał. Konstrukcja jest celowo minimalna: wystarczająca ochrona dla kontrolowanej ścieżki wewnętrznej, co pozwala utrzymać niską wagę i ułatwia obsługę w gęstych korytkach kablowych.
Opancerzone kable krosowe MPO/MTP wprowadzają falistą rurkę stalową lub blokujący aluminiowy pancerz pomiędzy wiązką włókien a płaszczem zewnętrznym. Niektóre projekty nakładają warstwę przędzy aramidowej na stalowy element wzmacniający, zwiększając odporność na zgniatanie około dziesięciokrotnie większą niż w przypadku standardowych konstrukcji. Zwiększa to średnicę zewnętrzną do 4,0–5,0 mm i zwiększa wagę. Jednak nowoczesne konstrukcje pancerne pozostają zaskakująco elastyczne. Dobrze-zaprojektowany, pancerny przewód MPO może osiągnąć minimalny promień zgięcia wynoszący około 50 mm, co jest wykonalne w większości środowisk okablowania strukturalnego. Kluczową różnicą produkcyjną jest to, czy między pancerzem a taśmą światłowodową znajduje się warstwa buforowa. Bez niej sztywny pancerz może naciskać na włókna w punktach zgięcia i powodować mikro-straty zginające, które nie zostałyby wykazane w teście tłumienności w prostym-kablu.
Czy zbroja kosztuje sygnał?
Sama osłona pancerna nie zwiększa bezpośrednio tłumienności w interfejsie złącza. Tłumienie wtrąceniowe zależą od geometrii ferruli, ułożenia włókien i jakości-polerowania powierzchni czołowej -, a nie od tego, co jest owinięte wokół korpusu kabla. Złącze MTP o niskich-stratach w zespole pancernym nadal osiąga poziom 0,15–0,25 dB na sparowaną parę, jeśli jest prawidłowo wyprodukowane, co jest identyczne z tym samym złączem w standardowej magistrali. Przy długości fali 400G SR4 oba typy kabli wykorzystujące równoważne gatunki złączy zapewniają funkcjonalnie identyczne tłumienie -, zwykle 0,15–0,35 dB w przypadku wielomodowych zespołów OM4.
Tam, gdzie zbroja może wprowadzić karę, jest mikro-zginanie. Jeśli rura stalowa jest źle wyprodukowana lub kabel jest poprowadzony z zagięciami ciaśniejszymi niż określone minimum, pancerz ściska taśmę światłowodową i pojawia się tłumienie mikro-zgięć. Jest to problem jakości produkcji i dyscypliny montażu, a nie nieodłączna właściwość konstrukcji opancerzonych. Oceniając opancerzone przewody MPO, zawsze żądaj danych z-testu tłumienia zginania -, a nie tylko certyfikatu-ubytków wtrąceniowych. Każdy dostawca, który podaje tylko numery strat-w prostych kablach, może ukrywać problem-mikrozgięć. Aby lepiej zrozumieć, w jaki sposób gatunki włókien wpływają na budżety strat, należy zapoznać się zPorównanie włókien wielomodowych od OM1 do OM5zapewnia użyteczny kontekst dotyczący przepustowości modalnej i charakterystyki tłumienia w różnych klasach włókien.
Oznacza to również, że w przypadku każdego segmentu łącza, w którym budżet strat optycznych jest niewielki -, np. długi zasięg 400G SR4 zbliżający się do limitu OM4 wynoszącego 100-metrów -, należy uwzględnić ryzyko tłumienia zgięcia kabla pancernego, jeśli ścieżka trasowania obejmuje ciasne zakręty. Jeśli ścieżka jest prosta i przestronna, zbroja nie będzie Cię kosztować optycznie. Jeśli ścieżka wymusza na kablu przejście przez kilka ciasnych zakrętów, wrodzona elastyczność standardowego kabla może w praktyce zapewnić niższą całkowitą utratę łącza.
Ochrona mechaniczna w szczegółach
Standardowe kable magistralne MPO wytrzymują naprężenia występujące w środowiskach okablowania strukturalnego: umiarkowane obciążenia rozciągające podczas ciągnięcia instalacji, nacisk boczny powodowany przez wiązki kabli we wspólnych korytkach oraz niski-wibracje pochodzące z systemów budynków. Konstrukcja z podwójną-osłoną wzmocnioną przędzą aramidową spełnia wymagania mechaniczne norm IEC 60794 i TIA-568 dotyczących okablowania budynków wewnętrznych. To nie są delikatne kable, - zostały po prostu zaprojektowane z myślą o warunkach, jakie faktycznie napotkają w dobrze zarządzanym obiekcie.
Zespoły opancerzone zajmują się innym profilem zagrożeń. Warstwa stali lub aluminium jest odporna na siły zgniatające, które trwale odkształciłyby standardową osłonę. Krzesła na kółkach na-podwyższonej podłodze, ciężkie wózki w magazynie, zęby gryzoni w obiekcie, w którym kontrola szkodników nie jest doskonała - – nie jest to ryzyko teoretyczne; są to udokumentowane tryby awarii, z którymi regularnie spotykają się zespoły zajmujące się konserwacją światłowodów. Niektóre opancerzone konstrukcje MPO wytrzymują siłę zgniatania bocznego przekraczającą 1000 N, czyli od pięciu do dziesięciu razy większą niż konstrukcje standardowe. Rozszerzony zakres temperatur (od –40 stopni do +75 stopni w porównaniu z –20 stopni do +60 stopni w przypadku typowych bagażników wewnętrznych) dodatkowo różnicuje te dwa rozwiązania w przypadku zastosowania poza przestrzeniami-o kontrolowanym klimacie.
Oceniając, czy dany segment wymaga pancerza, należy wziąć pod uwagę fizyczne czynniki ryzyka wzdłuż rzeczywistej ścieżki kabla: narażenie na zgniecenie lub uderzenie, udokumentowaną aktywność gryzoni lub szkodników, wahania temperatury lub wilgotności przekraczające normy wewnętrzne oraz to, czy siły prowadzące zginają się mocniej niż 50 mm. Dwa lub więcej z tych czynników na pojedynczym segmencie ścieżki stanowią mocny argument za konstrukcją opancerzoną. Jeśli ścieżka jest całkowicie ogrodzona,-kontrolowana i wolna od zagrożeń mechanicznych, standardowy kabel magistralny zapewnia tę samą wydajność optyczną przy mniejszych rozmiarach i kosztach.
Polaryzacja i kompatybilność
Zarówno opancerzone, jak i standardowe zespoły MPO korzystają z tych samych metod polaryzacji TIA-568, - typu A (prosto-), typu B (odwróconego) i typu C (odwracanie par). Warstwa pancerza nie wpływa na wyrównanie pinów, konfigurację płci ani interoperacyjność złączy. Żeński opancerzony przewód MPO-12 współpracuje ze standardowym męskim panelem adaptera MPO-12 bez żadnych problemów ze zgodnością i można dowolnie mieszać segmenty pancerne i standardowe w tym samym łączu, pod warunkiem, że liczba włókien, typ polaryzacji i klasa złącza są zgodne.
Warto zwrócić uwagę na jedną praktyczną kwestię: ponieważ kable zbrojone są sztywniejsze, w ciasnych obudowach należy dokładnie zaplanować orientację złączy. Klucz-w górę do klucza-w dół w gęsto zaludnionym miejscuPanel adaptera światłowodowego MPO/MTPmoże wymagać dodatkowego prześwitu, gdy zbroja kabla zapobiega ciasnym załamaniom, z którymi łatwo radzą sobie standardowe kable. Nie jest to problem ze zgodnością -. To szczegół planowania zarządzania kablami, który może zaoszczędzić sporo frustracji podczas instalacji, jeśli zostanie uwzględniony na rysunku elewacji szafy przed dostarczeniem kabli na miejsce.
W przypadku zastosowań typu breakout, w których łącze MPO zasila indywidualne połączenia dupleksowe,Kable wiązki przewodów MTP/MPO do SC lub LCzapewniają przejście, a ta sama ocena-w porównaniu-standardowa ma zastosowanie do segmentu przełamania w oparciu o jego środowisko fizyczne.
Często zadawane pytania
P: Czy mogę mieszać opancerzone kable krosowe MPO ze standardowymi kablami trunkingowymi MPO w tym samym łączu?
O: Tak. Opancerzone i standardowe zespoły MPO wykorzystują identyczne złącza MTP/MPO zgodne z normami IEC 61754-7 i TIA-604-5. Żeński przewód pancerny łączy się ze standardowym męskim bagażnikiem poprzez dowolny kompatybilny panel adaptera. Pancerz wpływa tylko na korpus kabla, a nie na interfejs optyczny. Sprawdź, czy oba zespoły mają tę samą liczbę włókien, typ polaryzacji i klasę złącza (standardowe lub niskostratne), aby uniknąć niedopasowanych strat wtrąceniowych.
P: Czy kurtka pancerna wpływa na procedury czyszczenia i kontroli?
O: Nie. Końcówka złącza-jest identyczna w przypadku zespołów opancerzonych i standardowych. Używaj tego samego-specyficznego dla MTP-środka do czyszczenia szpul lub kaset, sprawdzaj go za pomocą lunety o powiększeniu 200x+ przed każdym łączeniem i zakładaj zatyczki przeciwpyłowe, gdy złącza nie są używane. Pancerz nie ma wpływu na zanieczyszczenie okuć ani dostęp do czyszczenia.
P: Jaka liczba włókien jest dostępna w opancerzonych kablach MPO/MTP?
Odp.: Opancerzone kable MPO są powszechnie dostępne w konfiguracjach 8-włóknowych, 12-włóknowych i 24-włóknowych, co odpowiada standardowej liczbie stosowanej w równoległych układach optycznych 40G, 100G, 200G i 400G. Niektórzy producenci oferują 48-włóknowe i większe pnie pancerne do zastosowań w sieci szkieletowej, chociaż ich dostępność jest różna. Wersje 12- i 24-włóknowe nadają się do większości zastosowań w centrach danych i zastosowaniach przemysłowych.
P: Czy opancerzony przewód MPO nadaje się do przestrzeni nadsufitowych?
Odp.: To zależy od oceny kurtki. Sama warstwa pancerza nie określa odporności ogniowej ({1}} robi to materiał zewnętrznej kurtki. Opancerzone przewody MPO są dostępne w wersjach z płaszczem OFNP (plenum), OFNR (podstawa) i LSZH. Przed instalacją w pomieszczeniach wentylacyjnych zawsze sprawdzaj, czy odporność ogniowa kabla odpowiada wymaganiom przepisów budowlanych.
P: Jak wypada porównanie strat wtrąceniowych między kablami pancernymi i standardowymi kablami MPO przy długości fali 400G SR4?
Odp.: Gdy w obu kablach zastosowano równoważne złącza MTP (np. nisko-straty lub elitarne), tłumienność wtrąceniowa na sparowaną parę jest funkcjonalnie identyczna -, zazwyczaj 0,15–0,35 dB w przypadku wielomodowych zespołów OM4. Pancerz nie pogarsza-jakości optycznej złącza. Jedynym scenariuszem, w którym zbroja może spowodować dodatkowe straty, jest poprowadzenie kabla poniżej minimalnego promienia zgięcia, co powoduje tłumienie mikro-zgięć we włóknie. Przestrzeganie promienia gięcia określonego przez producenta eliminuje to ryzyko.
