Analiza różnicowa światłowodowych przełącznic, skrzynek zaciskowych, skrzynek rozdzielczych i ramek ODF
Te cztery mają podobne cechy, odzwierciedlone głównie w ich podstawowych funkcjach:
1. Mocowanie i ochrona
Po stopieniu kabla światłowodowego z kablem końcowym można mechanicznie przymocować zewnętrzną powłokę kabla, zainstalować zabezpieczenie przewodu uziemiającego oraz zgrupować końce i włókna w celu ochrony, aby zapewnić, że kabel i rdzeń nie zostaną uszkodzone.
2. Funkcja alokacji
Włóż złącze kabla końcowego do adaptera, aby uzyskać połączenie ścieżki optycznej ze złączem optycznym po drugiej stronie adaptera. Adapter i złącze muszą spełniać wymagania dotyczące elastycznego podłączania i odłączania, a ścieżka optyczna powinna umożliwiać swobodną regulację i testowanie.
3. Funkcja spawania
Mogą łączyć włókna optyczne w kablu światłowodowym z kablem końcowym, zwijać i magazynować nadmiar włókien optycznych oraz chronić złącze zgrzewane.
4. Funkcja przechowywania
Można w nich umieścić różne kable optyczne połączone krzyżowo pomiędzy stojakami, zapewniając uporządkowane i uporządkowane przechowywanie kabli. Wnętrze światłowodowej ramki rozdzielczej musi być zaprojektowane z wystarczającą przestrzenią i rozsądnymi metodami, aby linie kabla światłowodowego mogły być wyraźnie poprowadzone, łatwe do regulacji i spełniały wymagania dotyczące minimalnego promienia zgięcia.
Charakterystyka różnicująca tych czterech polega głównie na różnych środowiskach zastosowań:
1. Przełącznica światłowodowa

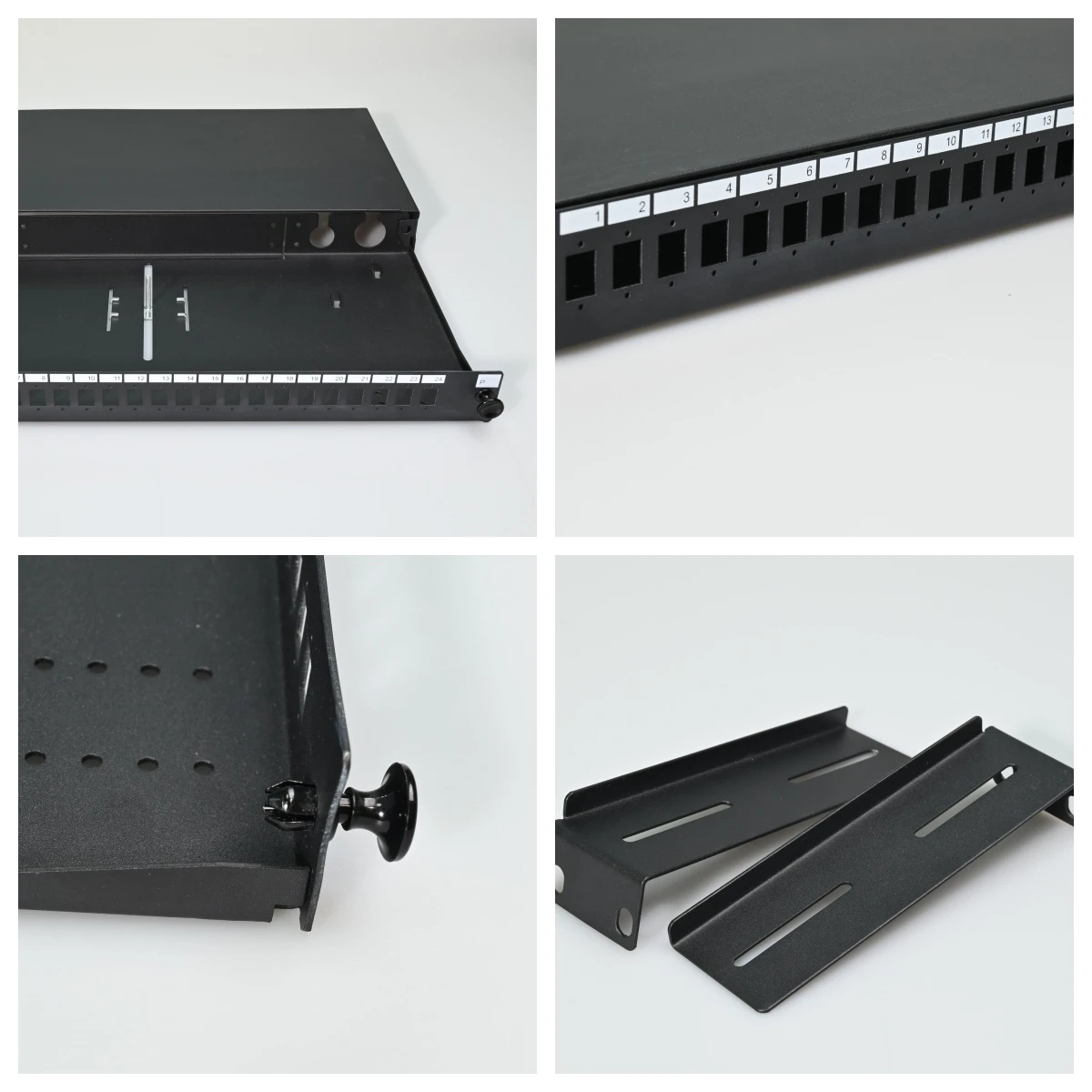

Stosowany głównie do łączenia pionowych kabli szkieletowych i poziomych kabli optycznych, jest to przeważnie szafa 19-calowa o wysokości 1U. Liczba portów w światłowodowej ramce dystrybucyjnej wynosi zwykle 24 lub 48. Zapewniają stosunkowo uniwersalną funkcję okablowania, odpowiednią dla potrzeb dostępu światłowodowego w różnych scenariuszach, takich jak centra danych i komunikacyjne stacje bazowe.
2. Skrzynka zaciskowa
Zajmujemy się głównie łączeniem światłowodów, łączeniem światłowodów i włókien końcowych oraz funkcją przekazywania złączy optycznych. Zwykle stosuje się go w sytuacjach, gdy kabel optyczny wymaga podziału na poszczególne włókna, np. w światłowodowym punkcie dostępowym po stronie użytkownika w projektach FTTH. Często umieszczany na końcu poziomego kabla optycznego jako najbliższa wtyczka-od urządzenia końcowego, z maksymalnie 8 lub 12 portami w celu łatwej instalacji na ścianie lub na biurku
3. Skrzynka rozdzielcza światłowodu
Wyposażony wewnętrznie w końcówki kabli światłowodowych, zabezpieczenia zgrzewające i adaptery światłowodowe, służy do łączenia kabli szkieletowych i dystrybucyjnych na zewnątrz, w korytarzach lub w pomieszczeniach zamkniętych. Liczba portów wynosi zwykle 24 lub 48, co jest powszechnie spotykane w sieciach FTTH i jest popularną małą skrzynką na korytarzach. Biorąc pod uwagę potrzebę łatwej instalacji, obsługi i konserwacji, skrzynki światłowodowe można dostosować pod względem rozmiaru i funkcjonalności do różnych scenariuszy zastosowań i wymagań sieciowych.
4.Rozdzielnica ODF
Szafy ODF zazwyczaj zawierają moduły połączeń światłowodowych, jednostki dystrybucyjne, złącza i gniazda zarządzania, które służą do dystrybucji, łączenia i zarządzania kablami optycznymi. Ramka dystrybucyjna ODF została zaprojektowana specjalnie dla pomieszczeń komunikacji światłowodowej, z szeroką gamą portów (12-1440 rdzeni), odpowiednią do scenariuszy okablowania światłowodowego na dużą skalę, takich jak centra danych, komunikacyjne stacje bazowe i zintegrowane systemy okablowania.
Zazwyczaj,przełącznice światłowodowe służą głównie do łączenia i zarządzania kablami optycznymi, zapewniając stosunkowo uniwersalne funkcje okablowania; Skrzynki zaciskowe skupiają się bardziej na dzieleniu kabli optycznych i łączeniu włókien optycznych, odpowiednich dla określonych punktów dostępowych; Rozdzielnice światłowodowe służą głównie do rozgałęziania, dystrybucji i zarządzania dystrybucyjnymi kablami optycznymi, powszechnie spotykanymi w sieciach FTTH; Ramki dystrybucyjne ODF skupiają się bardziej na dystrybucji, łączeniu i krosowaniu sygnałów optycznych, oferując połączenia o dużej-gęstości i możliwości zarządzania drobnymi włóknami.
Są to zasadniczo wsporniki dla sprzęgów, które nie są bezpośrednio zaangażowane w proces transmisji danych, ale zapewniają niezbędne wsparcie dla różnych lokalizacji zgodnie ze specyficznymi scenariuszami zastosowań i wymaganiami konfiguracji portów. Jako kluczowy element infrastruktury komunikacji światłowodowej odgrywają niezastąpioną rolę w zapewnieniu stabilności sieci, poprawie wydajności transmisji i spełnieniu różnorodnych potrzeb aplikacyjnych.
