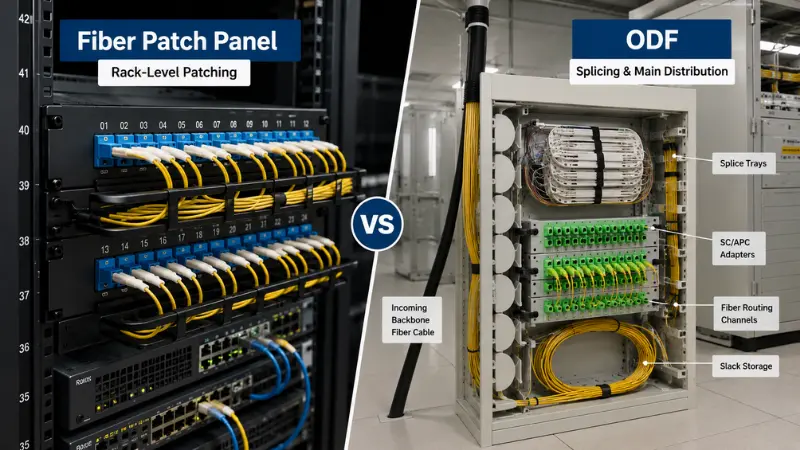

Planując sieć światłowodową, na początku pojawia się jedno pytanie: apanel światłowodowy vs ODFzdecyduj, który z nich powinien znajdować się w Twojej szafie lub pomieszczeniu telekomunikacyjnym? Krótka odpowiedź - sięgnij po apanel światłowodowygdy trzeba głównie zakończyć i-połączyć krzyżowo małą-do-średniej liczby włókien w pobliżu aktywnego sprzętu i wybraćODF (ramka dystrybucji optycznej)gdy większa-liczba kabli szkieletowych lub zasilających wymaga spajania, przechowywania zapasów, mocowania kabli i-długoterminowego zarządzania dystrybucją.
Za tym wyraźnym podziałem kryje się coś, czego każdy technik pracujący w terenie szybko się uczy: obie rodziny produktów nakładają się na siebie. Niektóre panele krosowe-do montażu w szafie są dostarczane z tacami na złącza, a niektóre kompaktowe moduły ODF służą do niewiele więcej niż tylko łączenie kabli. Zatem prawdziwym pytaniem nie jest „która nazwa”, ale „który projekt odpowiada położeniu sieci, liczbie włókien oraz sposobowi, w jaki kable wchodzą i wychodzą z urządzenia”. W tym przewodniku opisano różnice, szarą strefę między nimi, matrycę wyboru, wybór złączy i rzeczywiste konfiguracje projektu, dzięki czemu można określić właściwą jednostkę za pierwszym razem. Jeśli chcesz najpierw krótką wersję, tutaj jestskupione spojrzenie na podstawowe różnice pomiędzy ODF i panelem krosowym.
Co to jest panel krosowy światłowodowy?
Patch panel światłowodowy kończy przychodzące włókna na stałym zestawie adapterów i zapewnia technikom przejrzysty przedni interfejs dla kabli krosowych. Jest to punkt, w którym kabel strukturalny łączy się ze zworkami prowadzącymi do przełączników, routerów, konwerterów mediów i transceiverów optycznych. Większość paneli montuje się w standardowej szafie 19-calowej o wysokości 1U, 2U lub 4U, chociaż obudowy do montażu na ścianie są powszechne w przypadku mniejszych szaf.

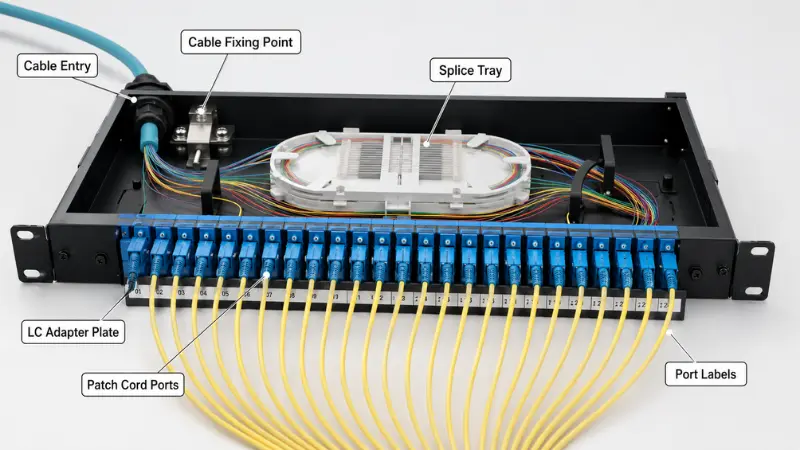

Wewnątrz typowego panelu znajduje się płyta adaptera (LC, SC, FC, ST lub MPO/MTP), wejście i punkt mocowania kabla, przednie i tylne zarządzanie zworkami, pasek z etykietą oraz - w wielu modelach - mała taca połączeniowa do łączenia pigtaili z kablem przychodzącym. Codziennie praca na panelu krosowym polega na przenoszeniu, dodawaniu i zmianach:-ponowne łatanie łączy bez zakłócania stałego kabla. Dlatego też dostęp od przodu i przejrzysta numeracja portów mają tu większe znaczenie niż głębokie przechowywanie.
Typowe typy paneli krosowych
- Panele stałe- adaptery na płycie statycznej; najniższy koszt, dobry dla stabilnych łączy.
- Panele przesuwne (szuflady).- taca jest wysuwana do przodu, co ułatwia-zakończenie i kontrolę.
- Panele LCD o dużej-gęstości- upakuj najwięcej portów dupleksowych w obudowie 1U, ponieważ tuleja 1,25 mm LC jest o połowę mniejsza niż ferrula SC.
- Panele kasetowe MPO/MTP- wydzielenie-prekonfigurowanych 12- lub 24-włóknowych łączy światłowodowych dla łączy 40G/100G/400G.
- Wstępnie-zakończone i łączone-paneleZłącza fabryczne - umożliwiające szybkie wdrożenie lub-fabrycznie zainstalowane pigtaile gotowe do łączenia na miejscu.
Panele krosowe znajdują się blisko aktywnego sprzętu: w szafach w centrach danych, pomieszczeniach sieciowych przedsiębiorstw, szafach serwerowych i punktach dystrybucji na piętrach. Jeśli zadaniem jest łączenie-na poziomie szafy, zazwyczaj wystarczy panel o wysokości 1U lub 2U. Praktyczna stronamontaż panelu i podłączenie go do przełącznikajest proste i wybiera właściwą opcjęAdaptery LCponieważ gęstość portów jest często jedyną realną decyzją.
Co to jest ODF (ramka dystrybucji optycznej)?
ODF to zorganizowany punkt zarządzania światłowodami, stworzony do wprowadzania kabli, ich ochrony, łączenia i dystrybucji -, a nie tylko łączenia. W porównaniu ze zwykłym panelem zaprojektowano go z myślą o większej liczbie włókien i pełnej żywotności zewnętrznego-kabla sieciowego lub kabla szkieletowego: mocowanie i uziemianie kabli, łączenie pigtaili, przechowywanie luzu, zorganizowane prowadzenie, etykietowanie i dostęp konserwacyjny w jednej ramie.

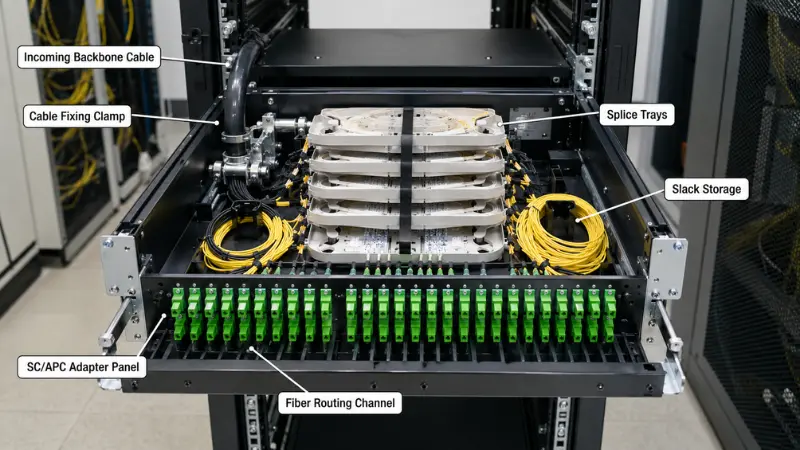

Typowy ODF zawiera panele adapterów, wiele tacek na złącza, dedykowane kanały prowadzące i schowek na zapasy, zaciski-mocujące kabel i punkty uziemiające elementu wzmacniającego kabel, pokrywę ochronną lub zamkniętą ramę oraz przejrzysty schemat numeracji. Powód ma to znaczenie fizyczne: kabel zasilający 96F lub 144F z luźną-rurą jest dostarczany ze stalowym lub aramidowym elementem wzmacniającym, który należy zakotwiczyć, tak aby do włókien nie docierała żadna siła ciągnąca, a następnie każde włókno jest-łączone metodą stapiania z pigtailem i zwijane z zabezpieczeniem promienia zgięcia. Mały panel krosowy po prostu nie ma gdzie tego bezpiecznie zrobić.
Typowe typy ODF
- ODF montowany w stojaku-- pasuje do 19-calowego stojaka; koń pociągowy do pomieszczeń telekomunikacyjnych i szaf OLT.
- ODF-montowany na ścianie- dla mniejszych punktów dystrybucji o ograniczonej powierzchni.
- Podłogowy-stojący ODFRamki - o-wysokiej pojemności dla biur centralnych i dużych witryn POP.
- Modułowa szafa ODF/ODFŁączenie modułów spawów, rozdzielaczy i dystrybucji - w miarę rozwoju sieci.
ODF zobaczysz w centralach telekomunikacyjnych, pomieszczeniach dostępu FTTH, pomieszczeniach ze sprzętem ISP, lokalizacjach POP, dystrybucji w metrze i sieci szkieletowej oraz w głównych pomieszczeniach dystrybucyjnych budynków. Najczystszy sygnał, jakiego potrzebujesz, to kabel wejściowy o dużej-liczbie, który musi byćłączone fuzjądo warkoczyków zakończonych, powiedzmy,Adaptery SC, z luzem i ochroną na lata użytkowania. Aby uzyskać neutralne tło dla-kompromisów, przegląd FOA ptłączenie i zakończenie instalacji na zewnątrz-roślinyto solidne odniesienie. A ponieważ ODF są dostępne w kilku stylach montażu -, co przyciąga wielu-kupujących po raz pierwszy -, warto przeczytaćgłówne typy przełącznic optycznychzanim zmienisz rozmiar ramki.

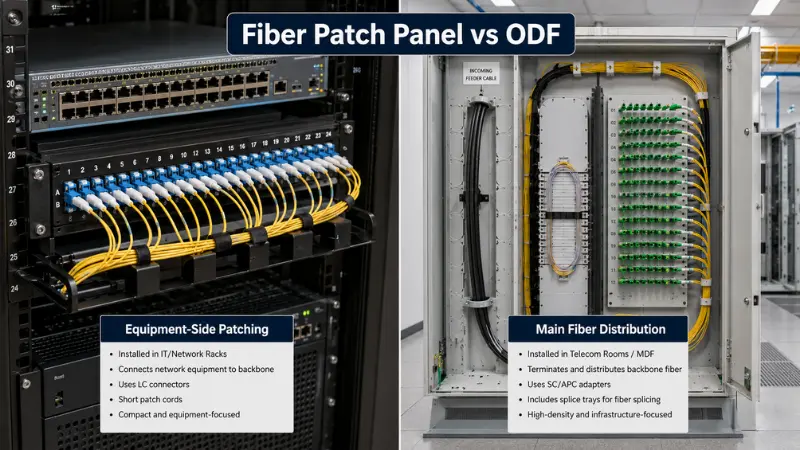

Panel krosowy światłowodowy a ODF: prawdziwe różnice
Obydwa zarządzają światłowodami, ale ich priorytety projektowe zmierzają w różnych kierunkach. Poniższa tabela wykracza poza zwykłe-wkładki.
| Punkt porównawczy | Panel światłowodowy | ODF |
|---|---|---|
| Główny nacisk na projekt | Zakończenie i połączenie-krzyżowe (łatanie) | Zakończenie, łączenie, ochrona, routing, dystrybucja |
| Typowa pozycja sieciowa | Po stronie sprzętu-, wewnątrz stojaków i szafek | Główna dystrybucja: pokój telekomunikacyjny, pokój FTTH, centrala, POP |
| Typowa liczba włókien | 12F–48F | 48F – 144F i wyższe |
| Pojemność splotu | Opcjonalnie, ograniczona przestrzeń na tacy | Wiele tac; podstawową część projektu |
| Struktura fizyczna | Kompaktowa obudowa 1U–4U lub puszka naścienna | Większa rama, często zamknięta i chroniona |
| Wprowadzanie i mocowanie kabli | Podstawowe odciążenie | Ciężkie mocowanie, uziemienie elementów wzmacniających |
| Luz i routing | Minimalny | Dedykowane kanały Slack Storage i Routing |
| Dostęp z przodu/z tyłu | Łatanie-dostępu z przodu | Dostęp z przodu i z tyłu do połączeń i łatek |
| Instalacja | Stojak lub ściana | Stojak, ściana, podłoga lub szafka |
| Metoda ekspansji | Ograniczone przez porty i-przestrzeń | Dodaj moduły i tace; zbudowany z myślą o rozwoju |
| Konserwacja | Szybkie zmiany poprawek | Ustrukturyzowane, długoterminowe-zarządzanie złączami i poprawkami |
| Koszt względny | Niższe na port | Wyższe, ale mniej jednostek w przypadku dużej liczby |
Gdzie zaciera się linia: funkcjonalne nakładanie się?
Traktowanie „tylko łatanie panelu krosowego =” i „tylko łączenie ODF =” ostatecznie wprowadzi Cię w błąd. Wiele paneli krosowych-do montażu w stojaku zawiera tackę na złącza, a mały ODF może być używany głównie do łączenia. Szczery opis kładzie duży nacisk: panel krosowy jest zoptymalizowany pod kątem zarządzania-zworami po stronie sprzętu na niewielkiej przestrzeni, podczas gdy ODF jest zoptymalizowany pod kątem wprowadzania kabli, ochrony spawów, przechowywania luzów i zorganizowanej dystrybucji, która musi przetrwać. Porównując arkusze specyfikacji, należy zapoznać się z wewnętrzną strukturą - liczbą tac, luzem,-osprzętem do mocowania kabli -, a nie tylko liczbą adapterów. Dwie jednostki mogą mieć „48 portów” i być zbudowane do zupełnie innych zadań.
ODF vs panel krosowy światłowodowy vs skrzynka rozdzielcza światłowodu
Trzeci produkt zaburza porównanie: skrzynka rozdzielcza światłowodu lub skrzynka zaciskowa. Mniej więcej:
- Panel światłowodowyZakończenie i łączenie na poziomie - stojaka-w pobliżu sprzętu.
- ODFZakończenie, łączenie, ochrona i routing na poziomie -głównego-dystrybucji- dla średniej-do-liczby włókien światłowodowych.
- Rozdzielnica światłowodowa/skrzynka zaciskowa- mniejsza, często montowana- na ścianie lub na słupie-obudowa bliżej użytkowników końcowych, często przeznaczona do stosowania na zewnątrz-, w której może również znajdować się rozdzielacz.
W jednej sieci możesz zobaczyć wszystkie trzy: ODF w głównym pomieszczeniu, panele krosowe w stojakach ze sprzętem iskrzynki zaciskowe i rozdzielczeprzy wejściach do budynków lub na każdym piętrze. Jeśli granice nadal wydają się niewyraźne, to podziałczym różnią się produkty dystrybucji włókienwarto przeczytać.
Jak wybrać: proces-po-kroku?
-
Określ położenie sieci
- Strona-sprzętu (obok przełączników i OLT) opiera się na panelu krosowym; główny punkt dystrybucji, który odbiera kable zewnętrzne, korzysta z ODF.
-
Potwierdź obecną i przyszłą liczbę włókien
- 12F–24F pasuje do małych szaf i dystrybucji na podłodze, 48F jest powszechny w szkieletach przedsiębiorstw i małych pomieszczeniach, a 96F–144F+ wskazuje na pokoje FTTH OLT, lokalizacje POP i biura centralne.
-
Zdecyduj, czy wymagane jest łączenie termojądrowe
- Jeśli trzeba otworzyć, zamocować i połączyć luźny kabel zasilający z-rurą z pigtailami, potrzebna jest rzeczywista-pojemność kasety na spawy i miejsce do przechowywania zapasów -, czyli terytorium ODF.
-
Potwierdź typ złącza i polerowania
- Musi pasować do istniejącej instalacji; LC/UPC do szaf-o dużej gęstości, SC/APC do większości prac PON i dostępu.
-
Sprawdź przestrzeń montażową
- Rack 1U–2U lub puszka naścienna do ciasnych pomieszczeń; stojaku, ścianie lub podłodze ODF, gdzie pojemność przewyższa przestrzeń.
-
Zaplanuj wprowadzenie i zamocowanie kabla
- Wejście z tyłu, z boku, od góry lub od dołu powinno pasować do miejsca montażu, z zaciskami, odciążeniem i uziemieniem dla kabla zbrojonego lub OSP.
-
Rezerwowa zdolność rozbudowy
- Zapasowe gniazda adapterów i miejsce na tace są teraz znacznie tańsze niż późniejsza wymiana całego urządzenia.
Panel światłowodowy a matryca wyboru ODF
| Stan projektu | Lepszy wybór | Dlaczego |
|---|---|---|
| Łatanie w szafie 1U obok przełącznika | Panel światłowodowy | Kompaktowe,-z przodu zarządzanie zworkami |
| Odgałęzienie 48F z tylko kilkoma spawami | Często wystarczy-ładowany panel krosowy | Ograniczone łączenie pasuje do panelu wyposażonego-w tacę |
| Kabel zasilający 96F–144F z pełnym splotem | ODF | Pojemność tacy, przechowywanie luzu, mocowanie kabli i uziemienie |
| Pokój telekomunikacyjny FTTH / OLT | ODF | Zarządzanie podajnikami i dystrybucją, gęstość SC/APC |
| Małe biuro lub połączenie na jednym piętrze | Panel światłowodowy | Niska złożoność, niska liczba włókien |
| Stojaki szkieletowe i sprzętowe | Obydwa | ODF dla głównej dystrybucji, panele-po stronie wyposażenia |
| Wstępnie-zakończone łącze MPO/MTP | Patch panel kasetowy MPO/MTP | Brak łączenia pól; szybkie wybicie-o dużej gęstości |
Złącze i polskie: LC, SC, MPO i UPC vs APC
Wybór adaptera i polerowania często ma większe znaczenie niż samo pytanie o panel-a-ODF, ponieważ musi on pasować do istniejącej instalacji. LC dominuje w-szafach i centrach danych o dużej gęstości - jego ferrula 1,25 mm pozwala na umieszczenie w panelu 1U 96 lub więcej włókien, dlatego jest to domyślne złącze dupleksowe wOkablowanie strukturalne ANSI/TIA-568. SC to podstawa FTTH i dostępu telekomunikacyjnego: tulejka 2,5 mm i zatrzask-push-pull są solidne i łatwe w obsłudze w terenie, a SC/APC jest powszechne wszędzie tam, gdzie odbicie wsteczne musi być bardzo niskie. FC nadal pojawia się na sprzęcie testowym i w niektórych starszych konfiguracjach-lub konfiguracjach o wysokich wibracjach, podczas gdy MPO/MTP przenosi-preterminowane łącza trunkingowe za łączami 40G/100G/400G. W tym porównaniu przedstawiono praktyczne kompromisy w zakresie gęstościLC i MTP/MPO w okablowaniu-o dużej gęstości.
Język polski to ta część, w której ludzie się mylą. Tulejki PC i UPC zapewniają fizyczny kontakt w celu zapewnienia niskich strat; tuleja APC zapewnia kąt 8 stopni, dzięki czemu odbite światło jest kierowane do okładziny, a nie prosto z powrotem w stronę źródła, ponieważOdniesienie do złącza FOAwyjaśnia. To sprawia, że APC jest wyborem dla łączy PON, RF/CATV i łączy jednomodowych-o wysokiej przepływności-o wysokiej przepływności-, ale oznacza to również, że nigdy nie wolno łączyć złącza APC ze złączem UPC: kątowe i płaskie powierzchnie końcowe nie będą osadzane, powodując skoki strat i możesz uszkodzić tulejki. Zaplanuj jeden lakier na ścieżkę. Aby uzyskać szczegółowe informacje, zobacz ten przewodnikPolskie typy PC, UPC i APCi oddanyZłącza SC/APCprzegląd.
Rzeczywiste przykłady konfiguracji projektu
24-portowa szafa typu rack dla przedsiębiorstw
W pomieszczeniu sieciowym na piętrze wystarczy podłączyć kilka przełączników do światłowodu pionowego. Panel krosowy LC/UPC o wysokości 1U, z 24{3}}portami - albo wstępnie-zakończony lub z pigtailami połączonymi na małej tacy - zapewnia czyste łączenie z dostępem od przodu i wolną przestrzeń. ODF w tym przypadku byłby stratą miejsca i kosztów.
Pomieszczenie telekomunikacyjne 144F FTTH
Przychodzący kabel zasilający jest zakotwiczony i uziemiony w ramie, każde włókno jest-pospawane z pigtailem SC/APC, luz jest zwinięty z zabezpieczeniem promienia zgięcia, a kable krosowe biegną do OLT. Dzięki tacom połączeń, trasowaniu i 144 zakończeniom, którymi można zarządzać przez lata,-montaż w stojaku ODF jest znacznie łatwiejszy w obsłudze niż układanie kilku małych paneli. W pobliżuSplittery PLCzasilać sieć dystrybucyjną; jeśli pozyskujesz stronę pasywną, toElementy pasywne FTTHprzewodnik to przydatna lista kontrolna.
Okablowanie magistrali centrum danych
Łącza 40G/100G działają na-zakończonych fabrycznie łączach MPO/MTP rozdzielonych kasetowymi panelami krosowymi. Priorytetem jest gęstość portów, polaryzacja i czyste trasowanie zgodnie ze standardami-okablowaniem strukturalnym - bez łączenia -, więc panel ma tutaj przewagę nad ODF.
Budowa szkieletu (projekt warstwowy)
W głównym pomieszczeniu ze sprzętem zastosowano ODF do zakańczania i rozprowadzania włókien pionowych pomiędzy piętrami; na każdym piętrze zastosowano panel krosowy do połączeń lokalnych przełączników. Szkielet pozostaje stabilny, a poprawki pozostają elastyczne - i jest to zazwyczaj najłatwiejsze w utrzymaniu rozwiązanie w przypadku budynku wielo-piętrowego.
Lista kontrolna-przed zakupem: porty, adaptery, tace łączące i rozmiar stojaka
| Parametr | Dlaczego to ma znaczenie | Fokus panelu krosowego | Fokus ODF |
|---|---|---|---|
| Liczba włókien/portów | Ustawia pojemność i przestrzeń nad głową | 12–48F dzisiaj plus zapas | 48–144F+ z pomieszczeniem modułowym |
| Adapter i polerka | Musi pasować do rośliny | Gęstość LC/UPC | SC/APC dla PON plus LC |
| Pojemność tacy na spawy- | Chroni i przechowuje stawy | Często jedna mała taca | Wiele tac o wymiarach dostosowanych do liczby |
| Typ mocowania/racka | Pasuje do przestrzeni | 1U–2U lub ściana | Stojak, ściana, podłoga lub szafka |
| Wprowadzanie i mocowanie kabli | Utrzymuje stres z włókien | Lekkie odciążenie | Zacisk i uziemienie kabla OSP |
| Kontrola promienia zgięcia- | Strata i niezawodność | Uporządkowane prowadzenie zworek | Pierścienie frezujące i magazynowanie luzu |
| Etykietowanie | Mniej błędów konserwacyjnych | Etykiety portów przednich | Pełna numeracja portów i spawów |
| Przestrzeń na rozbudowę | Pozwala uniknąć całkowitej wymiany | Zapasowa przestrzeń- | Zapasowe szczeliny i miejsce na tacę |
Typowe błędy - i ich koszt
-
Kupowanie wyłącznie według liczby portów
- Dwie jednostki „48-portowe” mogą się całkowicie różnić wewnątrz; może się okazać, że nie będzie żadnych luzów ani tac, a panel będzie trudny w utrzymaniu.
-
-
Używanie zwykłego panelu krosowego do ciężkiego łączenia
- Tace przepełniają się, włókna wyginają się do granic możliwości, a zabezpieczenie spawów może pojawić się później w postaci utraty lub przerywanych połączeń.
-
-
Ignorowanie kierunku wejścia kabla
- Wpis, który kłóci się z układem witryny, obciąża włókna i sprawia, że instalacja jest powolna i nieuporządkowana.
-
-
Mieszanie złączy i polerowanie bez planu
- Samo niedopasowanie APC-do-UPC może zniszczyć utratę sygnału zwrotnego łącza w jednym-trybie. Zdecyduj z góry o LC/SC i UPC/APC i rozważ, w jaki sposób zakończysz, patrząc na toszybkie złącza zamiast łączenia termojądrowego.
-
-
Nie pozostawiając miejsca na rozbudowę
- Kiedy liczba ta rośnie, pełna jednostka bez wolnych miejsc i miejsca na tace oznacza wymianę całości zamiast jej dodawania.
Często zadawane pytania
P: Czy ODF to to samo, co panel krosowy światłowodowy?
O: Nie. Ich funkcje pokrywają się, ale panel krosowy jest przeznaczony do kończenia-po stronie sprzętu i łączenia kabli, podczas gdy ODF dodaje możliwość łączenia, zabezpieczania kabli, przechowywania zapasów i zorganizowanej dystrybucji w dłuższej perspektywie.
P: Czy mogę użyć panelu krosowego światłowodowego zamiast ODF?
Odp.: Tak, w przypadku prostych łączy z małą liczbą włókien i niewielkim lub żadnym splotem. W przypadku dużej liczby przewodów, przychodzących kabli zasilających lub ciężkich połączeń termojądrowych, bezpieczniejszym wyborem będzie ODF.
P: Czy każdy panel krosowy światłowodowy zawiera tace połączeniowe?
O: Nie. Wiele z nich to tylko adaptery,-z możliwością podłączenia-lub zworkami; inne są wyposażone w sploty-z tacą na warkocze. Sprawdź specyfikację, zanim założysz.
P: Jaka jest różnica między ODF a światłowodową skrzynką rozdzielczą?
Odp.: ODF to większa główna-rama rozdzielcza, zwykle montowana wewnątrz pomieszczeń i montowana w szafie- lub-podłodze. Skrzynka rozdzielcza to mniejsza obudowa, często przeznaczona do użytku na zewnątrz-, znajdująca się bliżej abonentów, w której może znajdować się również rozdzielacz.
P: Czy ODF jest używany tylko w sieciach FTTH?
O: Nie. ODF są powszechne w biurach centralnych, pokojach dostawców usług internetowych oraz w sieciach szkieletowych metropolii i przedsiębiorstw - wszędzie tam, gdzie-liczba kabli wymaga terminacji, łączenia i dystrybucji.
P: Czy powinienem wybrać adaptery SC czy LC?
Odp.: Dopasuj roślinę. LC do szaf-o dużej gęstości i centrów danych; SC, często SC/APC, dla dostępu FTTH i telekomunikacyjnego.
P: Czy mogę zainstalować ODF w 19-calowym stojaku?
O: Tak. Montowane w stojaku ODF-są standardem w pomieszczeniach telekomunikacyjnych i szafach OLT; istnieją wersje ścienne i podłogowe dla innych przestrzeni.
P: Co jest lepsze dla centrum danych?
Odp.: Zwykle panele światłowodowe - LC lub MPO/MTP - do łączenia-na poziomie szafy, z ODF tylko tam, gdzie duży obszar dystrybucji szkieletu wymaga łączenia i ochrony.
P: Czy przy 48 włóknach wybrać panel krosowy czy ODF?
Odp.: To zależy od łączenia. Niewielkie łączenie lub brak łączenia oraz mała przestrzeń wskazują na panel krosowy z-załadowanym złączem lub-zakończonym wstępnie panelem połączeniowym. Przychodzący kabel zasilający, który wymaga pełnego splotu, luzu i uziemienia, wskazuje na 48F ODF -, szczególnie jeśli spodziewasz się wzrostu do 96F.
P: Co powinienem sprawdzić przed zakupem?
Odp.: Liczba włókien i portów oraz wysokość nadproża, typ adaptera i polerowania, pojemność-tacki spawów, typ mocowania i jednostki stojaka, wprowadzanie i mocowanie kabli,-kontrola promienia zgięcia oraz schemat etykietowania.
Jeśli zadaniem jest łączenie-na poziomie czystej szafy, panel krosownic światłowodowych jest praktycznym i opłacalnym-wyborem. Jeśli zakańczasz dużą-liczbę lub przychodzące kable szkieletowe, które wymagają połączenia, zabezpieczenia, wolnego miejsca na dysku i lat zarządzania dystrybucją, ODF zasługuje na swoje miejsce. W dużych sieciach zwykle działa zarówno - ODF dla głównej dystrybucji, jak i po stronie sprzętu paneli krosowych-. Niezależnie od tego, co wybierzesz, przed złożeniem zamówienia potwierdź liczbę i przestrzeń nad głową, typ adaptera i polerowania, zdolność łączenia, rozmiar mocowania i stojaka oraz wejście kabla, aby urządzenie pasowało zarówno do dzisiejszej instalacji, jak i do rozbudowy w przyszłym roku.
