Gigabit Ethernet kontra. 2.5G kontra. 5port G

Jakiej szybkości-gigowej potrzebuje Twoja sieć?

Port Ethernet 5G -, formalnie znany jako 5GBASE-T w standardzie IEEE 802.3bz -, zapewnia 5 gigabitów na sekundę w porównaniu ze standardowym okablowaniem miedzianym Cat5e lub Cat6, znajdującym się pomiędzy powszechnie przyjętą siecią 2,5 Gigabit Ethernet a wyższą-droższą warstwą 10 Gigabit Ethernet.Dla każdego, kto dziś buduje lub modernizuje sieć przewodową, pytanie nie brzmi już, czy Gigabit Ethernet jest wystarczająco szybki. W większości środowisk nie jest tak, gdy punkty dostępowe Wi-Fi 6E zapewniają przepustowość 2,4 Gb/s, urządzenia NAS są dostarczane z wielogigabitowymi kartami sieciowymi, a dostawcy usług internetowych w głównych obszarach metropolitalnych oferują obecnie plany mieszkaniowe na 2 gigabajty. Prawdziwe pytanie brzmi: jak daleko trzeba przekroczyć 1 Gb/s i ile faktycznie kosztuje taka aktualizacja pod względem sprzętu, okablowania i złożoności.

W tym przewodniku omówiono praktyczne różnice między portami Ethernet 1G, 2,5G i 5G, jakiej infrastruktury wymaga każdy z nich i jak wybrać poziom szybkości pasujący do konkretnej konfiguracji, - niezależnie od tego, czy jest to biuro domowe, mała firma czy wdrożenie w kampusie z wieloma-punktami dostępowymi. Zamieszczone tutaj zalecenia odzwierciedlają typowe wzorce wdrożeń sieci w małych i średnich przedsiębiorstwach oraz przedsiębiorstwach przy użyciu sprzętu zgodnego ze standardem IEEE 802.3bz-.

Co właściwie oznacza Multi-Gig Ethernet

Przez dwie dekady Gigabit Ethernet był sufitem dla lokalnych sieci miedzianych-. Standard 1000BASE-T, ratyfikowany w 1999 r., zapewniał prędkość 1 Gb/s przy okablowaniu Cat5e i stał się domyślną szybkością portu we wszystkich urządzeniach, od routerów konsumenckich po przełączniki korporacyjne. To zadziałało. Przez długi czas nic w typowej sieci nie generowało wystarczającego ruchu, aby ją nasycić.

Zmieniło się to, gdy prędkość transmisji bezprzewodowej wyprzedziła transmisję przewodową. Wi-Fi 5 (802.11ac) może już przekroczyć łączną przepustowość 1 Gb/s. Wi-Fi 6 (802.11ax) podniosło teoretyczną prędkość powyżej 9,6 Gb/s. Nagle wąskie gardło znalazło się za punktem dostępowym, a nie przed nim: punkt dostępowy o przepustowości 2+ Gb/s był zasilany przez pojedyncze gigabitowe łącze nadrzędne, a każdy klient po stronie bezprzewodowej korzystał z tego pułapu 1G.

IEEE odpowiedziało w 2016 r., wprowadzając standard 802,3bz, który zdefiniował dwa nowe poziomy szybkości - 2.5GBASE-T i 5GBASE-T. Krytycznym wyborem przy projektowaniu była kompatybilność okablowania wstecznego. Obydwa standardy zostały zaprojektowane tak, aby działały po tych samych kablach Cat5e i Cat6, które są już zainstalowane w większości budynków, przy użyciu tych samych złączy RJ45. Żadnego ponownego okablowania. Żadnych nowych patch paneli. Ta jedna decyzja sprawiła, że ​​zastosowanie wielu-gigów stało się praktyczne- i jest powodem, dla którego porty 2,5G pojawiają się dziś na głównych płytach głównych, routerach Wi-Fi i urządzeniach NAS.

Ramy szybkiej decyzji

Zanim zagłębimy się w szczegóły, oto krótka wersja. W większości wdrożeń w małych i średnich firmach oraz w sieciach domowych decyzja sprowadza się do czterech wzorców:

• Głównie urządzenia biurowe (drukarki, VoIP, podstawowe stacje robocze):Pozostań przy sieci 1G. - Te urządzenia nie mają wielo-gigowych kart sieciowych i mimo to będą negocjować przepustowość Gigabit.
• Punkty dostępowe Wi-Fi 6/6E lub serwer NAS z wieloma-portami gigabajtowymi:Aktualizacja do 2,5G - eliminuje wąskie gardło Gigabit przy najniższych kosztach przyrostowych.
• Przesyłanie dużych ilości plików, edycja wideo lub agregacja punktów dostępowych-o dużej gęstości:Przejdź na sieć 5G -, dodatkowa przepustowość ma znaczenie, gdy ciągły przepływ danych jest normą.
• Połączenia-pięter z-piętrami, szkielet między-budynkami lub odległości przekraczające 100 m:Łącza światłowodowe - z miedzią na wysokości 100 metrów; światłowód obsługuje 10G+ na kilometrach.

W pozostałej części tego przewodnika wyjaśniono uzasadnienie i kompromisy stojące za każdym z tych wyborów.

1G kontra. 2.5G kontra. 5G: gdzie pojawiają się różnice

Dane liczbowe dotyczące szybkości są proste: - 1 000 Mb/s, 2500 Mb/s, 5000 Mb/s -, ale rzeczywiste różnice pojawiają się w wymaganiach dotyczących infrastruktury, mocy cieplnej, kosztach i możliwościach poszczególnych warstw w praktyce.

Szacunki kosztów odzwierciedlają przybliżone ceny rynkowe z początku 2026 r. dla zarządzanych i niezarządzanych portów typu multi-gig switch. Rzeczywiste ceny różnią się w zależności od dostawcy, liczby portów i zestawu funkcji.

Kilka punktów, które mają większe znaczenie niż surowe specyfikacje. Po pierwsze, sieć 2,5G stała się de facto standardowym, wielo-poziomem gigabitowym w sprzęcie konsumenckim i prosumenckim. Większość routerów Wi-Fi 6 i Wi-Fi 6E jest obecnie dostarczana z co najmniej jednym portem WAN 2,5G. Wiele-urządzeń NAS średniej klasy jest wyposażonych w karty sieciowe 2,5G. Od około 2022 r. producenci płyt głównych w większości przeszli z 1G na 2,5G w głównych płytach do komputerów stacjonarnych. Ta krzywa rozpowszechnienia oznacza, że ​​sprzęt 2,5G jest łatwy do zdobycia i coraz bardziej przystępny cenowo.

Po drugie, Ethernet 5G zajmuje węższą niszę -, przynajmniej na razie. Występuje w-wyższych przełącznikach zarządzanych, korporacyjnych punktach dostępu, które agregują ruch z wielu identyfikatorów SSID, oraz stacjach roboczych wykonujących ciągłe transfery plików do pamięci sieciowej. Sprzęt istnieje i działa dobrze, ale wyższa cena w porównaniu z 2,5G pozostaje zauważalna. W przypadku wielu konfiguracji 2,5G eliminuje już wąskie gardło Gigabit bez konieczności dodatkowych inwestycji.

Okablowanie: to, co już masz, prawdopodobnie działa

To jest część, która często zaskakuje osoby planujące upgrade na wiele-koncertów. Zarówno 2,5GBASE-T, jak i 5GBASE-T zostały specjalnie zaprojektowane do działania za pośrednictwem zainstalowanego okablowania Cat5e na pełnej odległości 100-metrów określonej przez standardy okablowania strukturalnego. Cat6 zapewnia dodatkowy zapas mocy i jest ogólnie zalecany do pracy w sieci 5G w środowiskach o większym przesłuchu, na przykład w wiązkach kabli w ciasnych kanałach, ale nie jest to ściśle wymagane przez specyfikację 802.3bz.

Praktyczne implikacje: jeśli w dowolnym momencie w ciągu ostatnich 20 lat w Twoim budynku zastosowano okablowanie Cat5e, prawdopodobnie będziesz mógł przejść z Gigabit na 2,5G lub 5G, zamieniając sam przełącznik i sprzęt punktu końcowego. Bez ciągnięcia nowego kabla. Żadnego ponownego-zakończania paneli krosowych. W typowych środowiskach biurowych i instalacjach mieszkalnych sprawia to, że wielo-giga jest jednym z najbardziej opłacalnych-dostępnych sposobów zwiększenia szybkości,- gdy kupujesz porty, a nie infrastrukturę.

To powiedziawszy, jakość kabla ma większe znaczenie przy wyższych prędkościach niż w przypadku Gigabit. Źle zakończone gniazda, załamane kable lub przebiegi, które ledwo przekraczają limit 100-metrów w sieci 1G, mogą nie działać niezawodnie w sieci 5G. We wdrożeniach w małych i średnich firmach mamy problemy. Najczęstszą przyczyną sporadycznych spadków łączy po aktualizacji obejmującej wiele-konwerterów jest zużyty kabel krosowy w szafie, a nie okablowanie poziome. Jeśli zauważysz problemy z negocjacjami, przed wymianą sprzętu przełącznika przetestuj podejrzany przebieg za pomocą certyfikatora kabla przystosowanego do docelowej prędkości.

Kiedy miedź wyczerpie się: rola łączy światłowodowych

Sieć miedziana o wielu- gigabitowych przepustach dobrze radzi sobie z warstwą dostępu, ale każda sieć ostatecznie potrzebuje szkieletu, którego sieć miedziana nie jest w stanie zapewnić. W miarę wzrostu szybkości-warstwy dostępu z 1G do 2,5G i 5G, wymagana przepustowość agregacji między przełącznikami a rdzeniem rośnie proporcjonalnie. W pełni obciążony 24-portowy przełącznik 2,5G może generować zagregowany ruch o prędkości do 60 Gb/s, a ruch ten wymaga ścieżki do rdzenia.

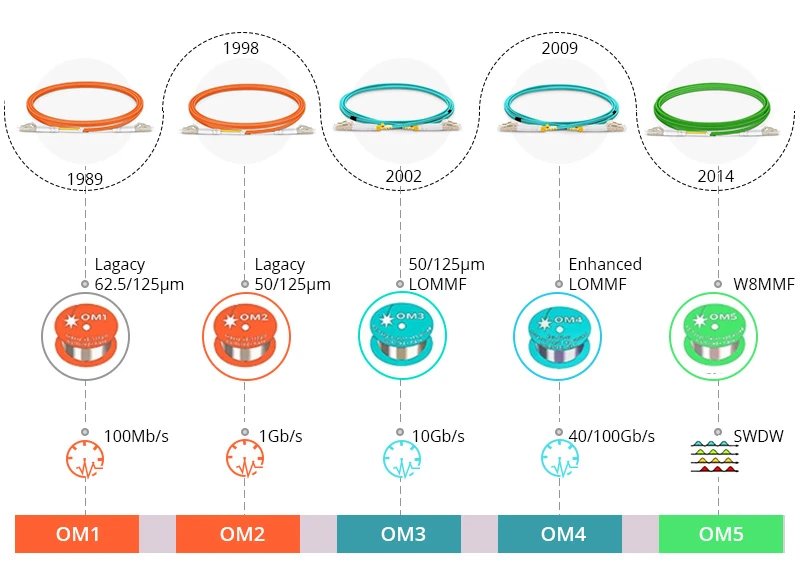

To tutaj łącza światłowodowe zyskują swoje miejsce. Zarządzane przełączniki typu multi-gig zazwyczaj zawierają jedno lub dwa gniazda SFP+ lub SFP28, które akceptują transceivery światłowodowe. W przypadku pracy w szafie danych lub pomiędzy sąsiednimi szafami,Światłowód wielomodowy OM3 lub OM4w połączeniu z optyką-o krótkim zasięgu umożliwia wygodną obsługę sieci 10G na odległościach do 300–400 metrów. Wstępnie-zakończonyKable krosowe światłowodowe LC-na-LCsą standardowymi interkonektami dla tych łączy.

W przypadku połączeń szkieletowych od pięter-do-piętra lub od budynku-do-budynku,światłowód jednomodowy-ze specyfikacją OS2 jest ustawieniem domyślnym. W połączeniu z optyką LR (Long Reach), pojedynczy-tryb obsługuje łączność 10G na dystansach do 10 km -, znacznie przekraczających możliwości oferowane przez jakikolwiek standard miedziany. Wybór pomiędzy trybem jedno- a trybem wielomodowym ma wpływ na każdy element łącza: transceivery, kable krosowe, adaptery i sprzęt terminujący – wszystkie muszą być dopasowane do typu światłowodu.

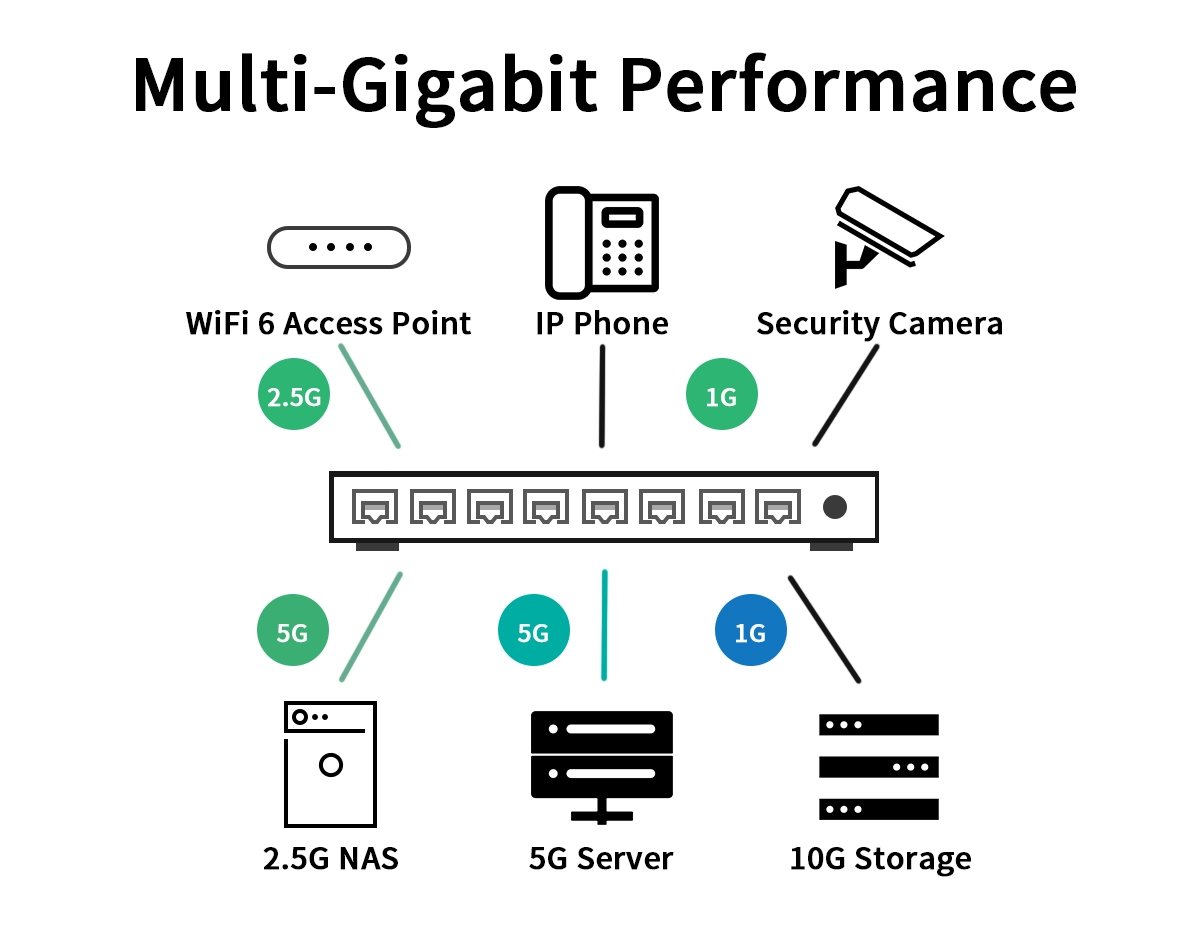

W praktyce powszechna jest architektura warstwowa: wielo-gigabowa sieć miedziana w warstwie dostępowej (porty 2,5G lub 5G zasilające punkty dostępowe i komputery stacjonarne), ze światłowodowymi łączami nadrzędnymi agregującymi ten ruch do warstwy dystrybucyjnej lub rdzeniowej w szybkościach 10G lub 25G. Dzięki takiemu podejściu koszt przypadający na port na brzegu sieci jest niski, a jednocześnie zapewnia rezerwę przepustowości tam, gdzie ma to największe znaczenie - w punkcie agregacji. Jakość złącza ma tutaj znaczenie; źle wypolerowane lub zanieczyszczonekable krosowe światłowodowewprowadzić tłumienie wtrąceniowe, które może obniżyć margines łącza przy dłuższych seriach.

Błędy w modernizacji, które marnują budżet

W przypadku wdrożeń obejmujących wiele-gigów stale pojawia się kilka wzorców. Najczęstszy: zakup przełącznika wielofunkcyjnego-gig, ale podłączenie go za pomocą kabli krosowych Cat5 (nie Cat5e). Oryginalny Cat5 był przystosowany do pracy z częstotliwością 100 MHz i zaprojektowany dla 100BASE-TX. Generalnie nie będzie niezawodnie obsługiwać 2,5GBASE-T, a 5GBASE-T nie wchodzi w rachubę. Cat5e (z bardziej rygorystycznymi specyfikacjami przesłuchu) to minimum. Cat6 (250 MHz) zapewnia lepszy margines dla 5G, szczególnie w przypadku dłuższych przebiegów. Warto sprawdzić każde ogniwo w łańcuchu - łącznie z tym patchcordem, który ktoś wyciągnął z tyłu szuflady.

Inny częsty problem: założenie, że wszystkie porty przełącznika wielo-gigowego działają z tą samą szybkością. Wiele niedrogich wielo-gigowych przełączników łączy typy portów, na przykład - cztery porty 2,5G i osiem portów 1G. Przed wdrożeniem przeczytaj specyfikację portu. Przypisz porty wielo-gig do urządzeń, które faktycznie na tym korzystają: punktów dostępowych, NAS, stacji roboczych do edycji. Podłączenie drukarki laserowej do portu 2,5G nie przyspieszy niczyjego zadania drukowania.

Ciepła łatwo nie docenić. Wielo-gigowe chipy PHY pobierają więcej energii niż gigabitowe-tylko krzemy, a moc ta zamienia się w ciepło. Bezwentylatorowe przełączniki do komputerów stacjonarnych, które dobrze radzą sobie z szybkością 1G, mogą powodować ograniczenie przepustowości lub niestabilność portów, gdy wszystkie porty negocjują prędkość 2,5G lub 5G przy ciągłym obciążeniu. Jeśli w Twoim otoczeniu ({8}} sali konferencyjnej lub biurze domowym -) liczy się cicha praca, poszukaj przełączników specjalnie zaprojektowanych do pracy bez wentylatora na wielu-koncertach z odpowiednim rozpraszaniem ciepła.

Gdzie każdy poziom prędkości pasuje do praktyki

Gigabitowy (1G)pozostaje właściwym rozwiązaniem dla punktów końcowych, które nie generują ani nie zużywają dużego ruchu. Drukarki, telefony IP, podstawowe stacje robocze, czujniki IoT - te urządzenia są zazwyczaj dostarczane z kartami sieciowymi 1G i nie mają zastosowania w przypadku wyższych szybkości portów. W większości sieci biurowych większość gniazdek ściennych nadal łączy się z urządzeniami gigabitowymi i jest mało prawdopodobne, aby to się zmieniło w najbliższej przyszłości.

2.5Gjest obecnie najlepszym miejscem dla większości ulepszeń. Jeśli wdrażasz punkty dostępowe Wi-Fi 6 lub Wi-Fi 6E, łącze nadrzędne 2,5 G pozwala punktowi dostępowemu działać bliżej jego przepustowości znamionowej, zamiast być ograniczanym przez połączenie przewodowe 1 G. To samo dotyczy urządzeń NAS, serwerów multimediów i stacji roboczych, które regularnie przesyłają pliki o wielkości wielu-gigabajtów. W większości środowisk małych i średnich firm sieć 2,5G zapewnia najwyraźniejszy wzrost wydajności w przeliczeniu na dolara.

5Gma sens w przypadku bardziej wymagających scenariuszy: wdrożeń sieci bezprzewodowych-o dużej gęstości, w których wiele punktów dostępowych agreguje duży ruch klientów, procesów edycji wideo pobierających duże pliki projektu z pamięci sieciowej w czasie rzeczywistym lub łączy-serwera-przełączających, które wymagają więcej niż 2,5 Gb, ale gdzie 10G byłoby-przeciążeniem dla obciążenia. Z naszego doświadczenia wynika, że ​​porty 5G są najskuteczniejsze w przypadku przełączników zarządzanych przeznaczonych dla małych i średnich przedsiębiorstw oraz środowisk-średnich przedsiębiorstw, gdzie budżet pozwala na ukierunkowane aktualizacje, a nie na pełną rozbudowę sieci 10G.
