Jak wybrać pigtail światłowodowy: dane techniczne i przewodnik dla kupujących

Połóż obok siebie dwa arkusze danych dostawców, a oba zostaną przeczytaneIL Mniejszy lub równy 0,3 dB, RL Większy lub równy 50 dB. Zamów oba, połącz je w ten sam ODF, a zmierzone budżety na łącza mogą się różnić. Dwie specyfikacje pigtaili światłowodowych mogą podawać te same limity, opisując zasadniczo różne produkty, ponieważ liczba zapisana bez metody pomiaru nie jest specyfikacją. To twierdzenie marketingowe.

Od tej luki rozpoczyna się większość sporów dotyczących dostaw. Po zamknięciu tacy i udostępnieniu klientowi śladu OTDR nikt nie może z mocą wsteczną zdecydować, czy podane 0,3 dB zostało zmierzone w odniesieniu do przewodu referencyjnego, czy jako losowo dobrana wartość, czy adaptery w panelu należą do tej samej klasy wydajności co złącza, ani też według której edycji standardu- kontroli powierzchni czołowej została oceniona przez fabrykę.

Ten przewodnik nie wyjaśnia, czym jest pigtail ani czym różni się od kabla krosowego. Podstawa ta została już omówiona w naszej notatce dotróżnica między pigtailem światłowodowym a kablem krosowym. To, co następuje, jest węższe: dziewięć wierszy należących do specyfikacji, co faktycznie kontroluje każdy z nich i co dzieje się na miejscu, gdy jeden z nich pozostanie pusty.

Wszystko poniżej jest powiązane z jednym z tych pól. Jeśli w zapytaniu ofertowym podano wszystkie dziewięć, dwóch dostawców podaje ten sam produkt i porównanie cen nabiera sensu. Jeśli wskazuje cztery, porównujesz oferty różnych produktów.

Nazwy pól to łatwiejsza połowa. Wykonalne zapytanie ofertowe zawiera trzy kolumny zamiast jednej, określające wymagania kupującego, odpowiedź dostawcy i dowód akceptacji dla każdej z dziewięciu specyfikacji pigtaili światłowodowych, ponieważ pole, które dostawca może pozostawić puste, jest polem, o którym decyduje fabryka, a nie Ty. Pozostała część tego artykułu ustala, jakiego dowodu akceptacji warto żądać dla każdej linii.

Linie specyfikacji 1 i 2: Wybór pigtaili światłowodowych jednomodowych i wielomodowych oraz interfejs złącza

„Tryb-pojedynczy” nie jest specyfikacją. Pigtail światłowodowy jednomodowy zbudowany na standardzie G.652D zachowuje się inaczej niż pigtail zbudowany na G.657A2, którego zmniejszona czułość na makrozgięcia toleruje ciaśniejsze zwijanie. Tam, gdzie geometria korytka pozwala na zachowanie luzu znacznie powyżej określonego minimalnego promienia zgięcia światłowodu, właściwym i tańszym rozwiązaniem jest G.652D. W kompaktowych skrzynkach zaciskowych FTTH, obudowach-do montażu na ścianie i gęstych kasetach, w których cewka jest zmuszona zbliżać się do tego limitu, użycie G.657A1 lub A2 zmniejsza ryzyko makrozgięcia-, które powoduje sporadyczne zachowanie zależne-od temperatury, które jest bardzo trudne do prześledzenia po zapełnieniu ramki.



Po stronie wielomodowej dwa oddzielne pytania łączą się w jedno. Po pierwsze, zgodność geometryczna: włókna 50/125 µm (OM3, OM4, OM5) łączą się ze sobą fizycznie, a połączenie ich z OM1 62,5/125 µm powoduje niedopasowanie-wymiaru rdzenia, którego nie można skorygować samą poprawą wyrównania spawów. Przepustowość modalna jest drugą i niezależną przepustowością: kanał zbudowany z mieszanych klas działa z najniższą efektywną przepustowością modalną, dlatego łącze OM4, które po cichu zawiera wielomodowy pigtail światłowodowy OM3, należy raczej zweryfikować pod kątem rzeczywistej długości i szybkości łącza, a nie zakładać, że jest akceptowalne.

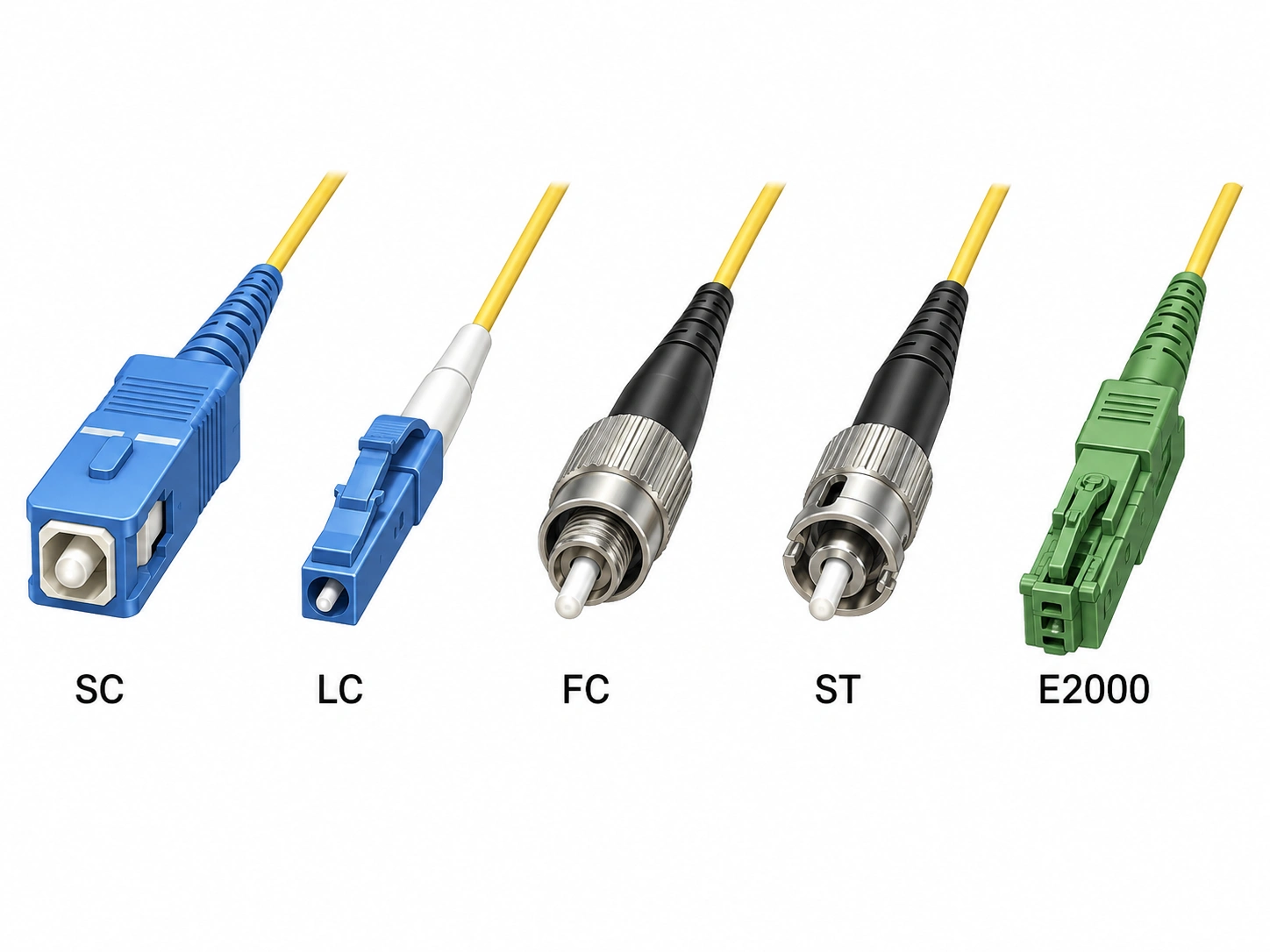

Wybór złącza jest bardziej mechaniczny niż optyczny. Technologia LC dominuje w panelach-o dużej gęstości, ponieważ podwaja liczbę portów na jednostkę stojaka, SC pozostaje standardem w sieci GPON i większości warstwy dostępu FTTH, a technologia FC nadal sprawdza się w testach i pomiarach oraz w starszych ramach telekomunikacyjnych. Zanim zrezygnujesz z tego,gwintowany interfejs FC i gdzie nadal zasługuje na swoje miejscewarto sprawdzić. E2000 pojawia się tam, gdzie wymagany jest interfejs z przesłoną i-wysokim zwrotem-strat. W specyfikacji liczy się nazwa odpowiedniej części IEC 61754 wraz z rodziną złączy, ponieważ to właśnie definiuje geometrię współpracującą, dla której zbudowano panel i adaptery.

Powierzchnia czołowa UPC jest wypukła i przylega płasko do swojego odpowiednika. Powierzchnia czołowa APC jest szlifowana pod kątem 8 stopni, co kieruje odbite światło z rdzenia do okładziny. Praktyczną konsekwencją jest utrata zwrotu. Interfejsy kątowe są określone w obszarze większym lub równym 60 dB w przypadku połączenia, a interfejsy-fizyczne wokół obszaru większego lub równego 50–55 dB, a różnica ma największe znaczenie tam, gdzie moc odbita aktywnie degraduje sygnał, co oznacza dystrybucję PON i FTTx, nakładki CATV, transport DWDM i analogowy RF. W przypadku korporacyjnych sieci LAN, standardowych cyfrowych łączy danych i większości jednomodowych-kanałów w centrach danych wystarczający jest pigtail światłowodowy UPC spełniający wymagania dotyczące tłumienia odbicia na poziomie 50 dB, pod warunkiem, że zostanie sprawdzona tolerancja współczynnika odbicia transiwera, a nie przyjęta.

Typ polski nie jest polem dotyczącym-elementu, jest to pole- obejmujące cały kanał. Pigtail, adapter, port panelu krosowego i interfejs sprzętu muszą być zgodne, a zapytanie ofertowe powinno określać wykończenie każdego pigtaila światłowodowego i każdego adaptera w kanale, zamiast zakładać, że instalator to zauważy. Geometria interfejsu za kątem jest omówiona w naszym podzialeczym różnią się złącza APC od UPC.

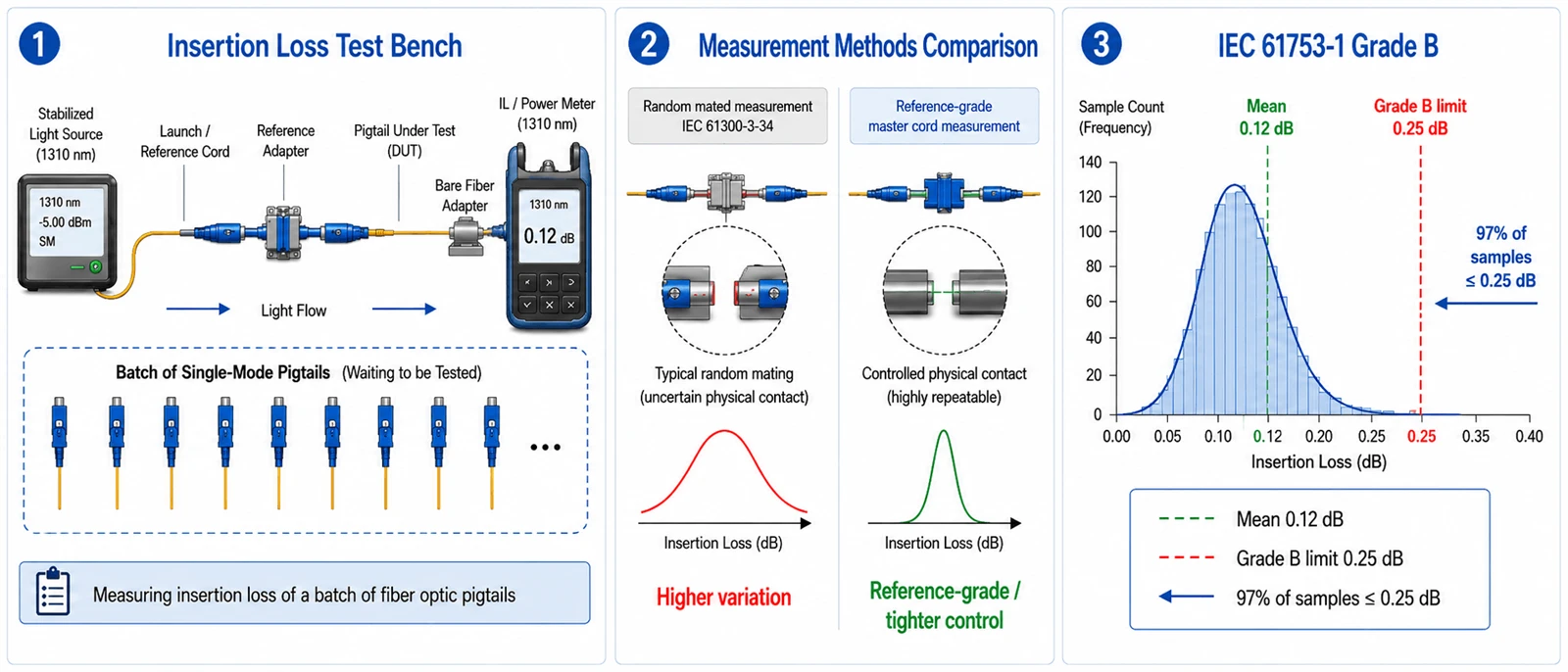

Stratę wtrąceniową dla pary złączy można scharakteryzować na dwa sposoby. W porównaniu z referencyjnym przewodem-(dostrojonym, ściśle kontrolowanym złączem przechowywanym do celów metrologicznych), złącze produkcyjne daje pochlebne wyniki. Mierzone jakoprzypadkowy kolego, gdzie dowolne złącze z partii jest łączone z innym, rozkład się rozszerza, ponieważ pozycje rdzeni dwóch tulejek nie są już kompensowane przez idealnego partnera. Obie liczby są uczciwe i nie są tą samą liczbą, dlatego też standard tłumienia wtrąceniowego pigtaila światłowodowego, który przytaczasz, ma większe znaczenie niż podawana cyfra.

Norma IEC 61753-1 rozwiązuje tę niejednoznaczność, definiując statystycznie stopnie tłumienia, na zasadzie doboru losowego, przy metodzie pomiaru ustalonej jako IEC 61300-3-34. Stopień B określa się jako średnią na poziomie 0,12 dB lub poniżej 0,12 dB z maksimum 0,25 dB dla co najmniej 97% próbek, stopień C wynoszący maksymalnie 0,50 dB ze średnią 0,25 dB i stopień D przy maksymalnie 1,0 dB. Pojedyncza próbka przechodząca z głośnością 0,3 dB w stosunku do przewodu referencyjnego jest znacznie słabszym stwierdzeniem niż partia spełniająca klasę B. Cytuj normę z jej bieżącym wydaniem i poprawką w wierszu zapytania ofertowego, w taki sam sposób, w jaki cytujesz każdy inny dokument akceptacji.

Jedno rozróżnienie stale się gubi, także w arkuszach danych od dostawców, którzy powinni wiedzieć lepiej.Stopnie tłumienia i stopnie strat odbiciowych to dwie równoległe skale, a nie jedna.Klasy literowe B, C i D opisują tłumienie wtrąceniowe. Stratę odbiciową określa się osobno, przy czym poziom interfejsu-kątowego jest zdefiniowany jako większy lub równy 60 dB w połączeniu. Dlatego też napis „Grade B” w zapytaniu ofertowym nie mówi nic o współczynniku odbicia, a pigtail światłowodowy może spełniać wymagania klasy B, przenosząc niezależnie od strat odbiciowych, które dostawca zdecydował się zbudować. Podaj oba.

Stopień B wymaga kontrolowanej orientacji rdzenia

Osiągnięcie klasy B często wymaga kontrolowania położenia rdzenia światłowodu względem osi ferruli, co w praktyce oznacza, że ​​osoba montująca orientuje i mocuje ferrulę tak, aby mimośród rdzenia spadał w znanym kierunku. Dostawca bez tego etapu może wyprodukować dobrą próbkę. Wytwarzanie dobradystrybucjato inna możliwość, dlatego też w wersjach z 2024 r. serii IEC 61755-3 sformalizowano statystyki mimośrodu rdzenia dla tych interfejsów.

Adapter jest częścią mierzonego połączenia

Tuleja utrzymuje dwie tulejki współosiowo, więc adapter o luźnej-tolerancji może uniemożliwić zmontowanemu połączeniu osiągnięcie zamierzonego rozkładu tłumienia, nawet jeśli sam pigtail światłowodowy premium jest dobrej jakości. Sprawdź jako połączenie wiązane, a nie jako komponent. Łatwo to przeoczyć właśnie dlatego, że kontrola przychodząca zwykle sprawdza sam warkocz.

Pod liczbami strat znajdują się parametry geometryczne, które je wytwarzają: promień krzywizny, przesunięcie wierzchołka (jak daleko najwyższy punkt kopuły znajduje się od osi włókna) i wysokość włókna, występ lub podcięcie włókna względem tulejki. Razem określają, czy oba rdzenie faktycznie stykają się pod obciążeniem sprężyny. Są to wyniki procesu dopracowywania, a nie wybory projektowe, dlatego są najszybszym sposobem na odróżnienie kontrolowanej linii produkcyjnej od zleconej.

Czystość to druga połowa. W branży często uznaje się, że zanieczyszczenie powierzchni końcowej-jest główną przyczyną awarii zainstalowanych sieci światłowodowych, a w rdzeniu jednomodowym o grubości 9 µm cząstka znajdująca się w obszarze rdzenia może powodować poważne tłumienie lub odbicia, a nie marginalne. Zwykle objawia się to również jako obniżona strata odbiciowa, zanim ujawni się jako obniżona strata wtrąceniowa, więc odczyt-mocy może mieścić się w specyfikacji, podczas gdy spójny lub wzmocniony system już wykorzystuje margines.

Decyduje wydajność optyczna, a kontrola wizualna nie jest samodzielna

Trzecie wydanie normy IEC 61300-3-35 z 2022 r. stwierdza bezpośrednio, że kontrola wzrokowa stanowi uzupełnienie i nie zastępuje pomiaru tłumienia i strat odbiciowych. Idzie to dalej: złącze oczyszczone z luźnych zanieczyszczeń, które w dalszym ciągu nie przeszło kontroli wizualnej, nie jest automatycznie odrzucane, jeśli spełnia określone parametry optyczne (IEC). Klauzula zapytania ofertowego o treści „odrzucić z powodu wady wizualnej” jest zatem sprzeczna z obecnym standardem. Zapisz regułę akceptacji w sposób określony w normie, uwzględniając kontrolę oraz kwalifikację optyczną i parametry optyczne.

Podaj rok wydania, bo kryteria się zmieniły

W trzecim wydaniu usunięto wymagania dotyczące inspekcji dla stref C i D oraz przepisano część kryteriów dla stref A i B. „Zgodny z IEC 61300-3-35” bez daty jest zatem niewykonalny, ponieważ dostawca i kupujący mogą oceniać na podstawie różnych zestawów zasad i obaj mówią prawdę (Sieci Fluke).

Zautomatyzuj klasyfikację i traktuj opakowanie jako część specyfikacji

Ocena pozytywnego/negatywnego wyniku przez człowieka różni się w zależności od technika, oświetlenia otoczenia i wyświetlacza, co sprawia, że ​​decyzje dotyczące akceptacji nie są-odtwarzalne, a automatyczna analiza obrazu daje wynik, który można dołączyć do rekordu partii. Opakowanie ma większe znaczenie, niż się wydaje: nie-hermetyczne opakowanie nie gwarantuje-długoterminowej czystości, dlatego nieotwarte nie powinno być postrzegane jako czyste. Osłony przeciwpyłowe i sposób pakowania znajdują się w arkuszu specyfikacji pigtaili światłowodowych, a kontrola w terenie przed połączeniem pozostaje obowiązkowa niezależnie od tego, jak dobrze wyglądają dane fabryczne.

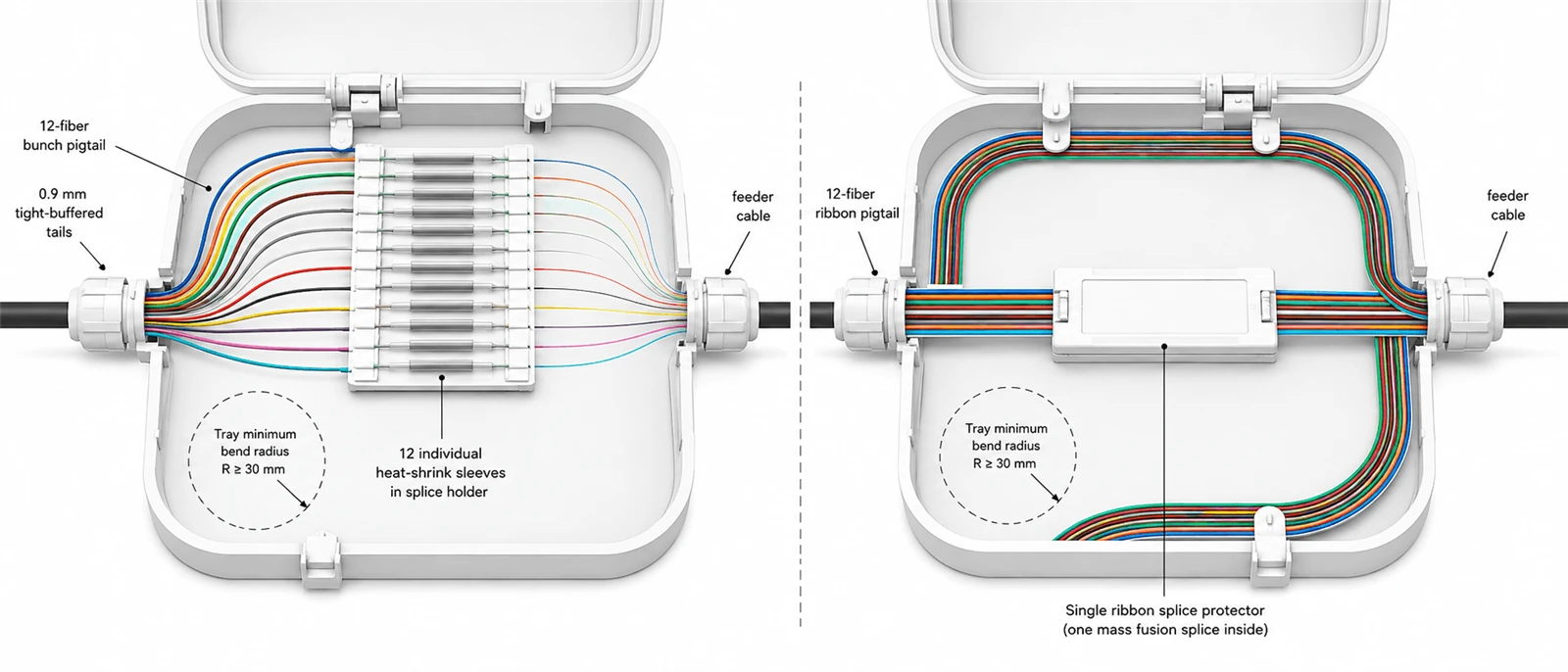

Konstrukcję wybiera obudowa. Szczelna-buforowana konstrukcja o grubości 0,9 mm jest domyślna w przypadku tacek do łączenia-, ponieważ prowadzi i zwija się w zamkniętych tacach, natomiast konstrukcje z płaszczem o grubości 2,0 mm i 3,0 mm zapewniają ochronę przed zgnieceniem i rozciąganiem w przypadku wielokrotnego dotykania końcówki lub opuszczania obudowy. Cięższe kurtki są znacznie trudniejsze do zwinięcia w tacy zbudowanej wokół małego minimalnego promienia, co stanowi praktyczne ograniczenie tego, jak daleko można się posunąć w tej skali. Pomiędzy tymi dwiema metodami łączenia istnieje prawdziwa decyzja: 12-włóknowy pigtail światłowodowy jest łączony indywidualnie, co pasuje do zakończeń mieszanych lub fazowanych, podczas gdy taśma kończy się poprzez fuzję masową, co jest znacznie szybsze w skali, ale wymaga światłowodu taśmowego po stronie wejściowej i odpowiedniego systemu zabezpieczenia spawów. Zamawianie taśmy do fabryki z możliwością indywidualnego łączenia powoduje, że oszczędność pracy staje się karą za pracę.

Kod koloru pigtaila składającego się z 12 włókien może być zgodny z TIA-598 lub konwencją IEC, w zależności od specyfikacji projektu. Nazwij standard w specyfikacji, zamiast pisać „standardowe kolory” i zweryfikuj go z sekwencją już zainstalowaną w ramie, ponieważ ramka wypełniona dwiema konwencjami spowalnia śledzenie każdego przyszłego błędu. Weryfikacja ta dotyczy akceptacji ODF i zarządzania światłowodami, a nie pierwszej usterki.

Długość to pole najczęściej wypełniane na podstawie przyzwyczajenia i jest to raczej kwestia arytmetyczna niż preferencja. Wybierz ścieżkę trasowania od punktu połączenia do zakończenia, dodaj luz, jakiego wymaga zwinięcie korytka przy określonym minimalnym promieniu zgięcia, dodaj naddatek serwisowy, a następnie zaokrąglij w górę do następnego standardowego kroku. Przykładowa ilustracja: trasa o długości 1,2 m, dwie cewki w korytku, których minimalny promień wynosi 30 mm (około 0,19 m światłowodu na zwój, czyli 0,38 m) plus 0,1 m na zakończeniu, daje 1,68 m, co odpowiada zamówieniu 2,0 m. Zamów poniżej tej wartości, a włókno zostanie przesunięte poza granicę zagięcia, powodując tłumienie, które pojawi się dopiero po zamknięciu korytka. Zamów znacznie powyżej, a nadmiar zablokuje kasetę, utrudniając późniejszą pracę. Ta sama arytmetyka decyduje o tym, czy sama obudowa ma pojemność, czyli w jakim punkciewybór panelu krosowego i obudowyprzestaje być decyzją odrębną od specyfikacji pigtaila światłowodowego.

Wybór kurtki zależy przede wszystkim od przepisów przeciwpożarowych. PVC jest powszechnie oferowanym materiałem-o przeznaczeniu ogólnym, pigtail światłowodowy LSZH jest specyfikowany tam, gdzie reguluje się toksyczność dymu i nieprzezroczystość w zamkniętych pomieszczeniach mieszkalnych, a oznaczenia OFNR i OFNP mają zastosowanie tam, gdzie wymagane są oznaczenia pionów i przestrzeni nadsufitowych. Są to decyzje dotyczące zgodności, a nie wydajności. Zapisz listę wymaganą przez lokalne przepisy budowlane, elektryczne i przeciwpożarowe, a nie nazwę materiału, ponieważ wymagania różnią się w zależności od jurysdykcji i specyfikacji projektu.

Standardowy pigtail światłowodowy do zastosowań wewnętrznych nie jest przeznaczony do bezpośredniej ekspozycji na zewnątrz i wolelibyśmy to powiedzieć przed złożeniem zamówienia niż po nim. Brakuje mu-odpornej na promieniowanie UV i warunki atmosferyczne-powłoki oraz wzmocnienia potrzebnego do przetrwania wahań temperatur, wnikania wilgoci i naprężeń mechanicznych. „Outdoor” również nie jest jednym warunkiem, a opancerzenie i wodoodporność nie są wymiennymi odpowiedziami. Ekspozycja na promieniowanie UV wpływa na skład chemiczny płaszcza, stojąca woda lub kondensacja wpływa na uszczelnienie i ochronę przed wnikaniem, ryzyko gryzoni i uderzenia mechaniczne wpływa na pancerz, a zakres temperatur wpływa zarówno na wybór materiału, jak i na kwalifikację, pod kątem której zespół został przetestowany. Określ warunki, jakie będzie widział zespół i pozwól, aby konstrukcja podążała za nimi.

Ograniczenia mechaniczne mieszczą się w tej samej linii, co numery własne zespołu. Wartości naprężenia ciągnięcia podane dla zewnętrznego-kabla magistralnego instalacji nie przekładają się na zespół z krótkim złączem, którego parametrami ograniczającymi są wytrzymałość na rozciąganie końcówki kabla i siła trzymania złącza na zaterminowanym końcu. Wymagaj obu z arkusza danych konkretnej zamawianej konstrukcji i wymagaj ich dla jednostki SKU, a nie dla rodziny produktów.

Telcordia GR-326-CORE to najczęściej cytowany i najczęściej błędnie stosowany certyfikat w tej kategorii produktów. Określa ogólne wymagania dotyczące złączy stosowanych do łączenia włókien światłowodowych jednomodowych oraz wykonanych z nich zespołów zworek (Telcordia). Złącza do montażu na miejscu są objęte oddzielnie GR-1081, a produkty do czyszczenia złączy – GR-2923.

Dokument najczęściej cytowany obok niego jest cytowany błędnie.GR-1435-CORE to „Ogólne wymagania dotyczące wielowłóknowych złączy optycznych”, co oznacza wielowłóknowe, a nie wielomodowe.Dotyczy złączy wielo-światłowodowych, takich jak zespoły typu MPO-, a jego tematem jest nadal tryb jedno-. Duża część literatury dostawców opisuje go jako wielomodowy odpowiednik GR-326, a kupujący dziedziczą ten błąd we własnych zapytaniach ofertowych. Jeśli dostawca oferuje dokumentację GR-326 do obsługi wielomodowego pigtaila światłowodowego, właściwą odpowiedzią nie jest proszenie o GR-1435. Należy zauważyć, że żaden dokument Telcordia GR w tej rodzinie nie obejmuje produktu i zamiast tego określić akceptację na podstawie klas wydajności IEC i danych z testów partii.

Dowód kwalifikacji i dowód dostawy to nie ten sam dokument

Raport kwalifikacyjny GR-326 opisuje projekt złącza, który przetrwał reżim testowy; nie mówi nic o szpuli, która pojawi się w przyszłym miesiącu. ISO 9001 poświadcza, że ​​proces produkcyjny jest udokumentowany i kontrolowany, a nie, że jakakolwiek partia spełnia specyfikacje optyczne, a CE i RoHS to deklaracje-dostępu do rynku i substancji. Przesyłkę opisuje przesyłka z zapisem testu powiązanym z partią, podającym metodę pomiaru, długość fali, podstawę próbki i identyfikator partii. Poproś o kwalifikację strony trzeciej podczas zatwierdzania projektu złącza zgodnie ze standardem sieciowym. Poproś o zapisy partii, gdy akceptujesz dostawę zamówienia na pigtail światłowodowy. Jeśli mylimy te dwa pojęcia, kupujący otrzymują imponujący certyfikat i niemożliwą do zweryfikowania rolkę.

Te same dziewięć pól stwarza zasadniczo różne wymagania optyczne i mechaniczne w zależności od tego, gdzie wyląduje produkt. Obie kolumny poniżej stanowią ilustracyjną specyfikację początkową wywodzącą się z podanych założeń, a nie uniwersalny wymóg.

Założenia i sposób, w jaki wpływają na ocenę.Kolumna GPON zakłada budżet PON klasy B+ wynoszący 28 dB, rozdzielacz 1:32 zużywający około 17,5 dB, około 5 dB strat na światłowodzie i spawach oraz dwie pary współpracujących złączy. To pozostawia kilka dB nieprzydzielonych, więc klasa C jest wystarczająca, a określając klasę B, kupujesz marżę, której łącze nie potrzebuje. W kolumnie centrum danych przyjęto budżet kanału w pobliżu 2,6 dB przy zamierzonej szybkości i zasięgu, w przybliżeniu 1,0 dB strat w światłowodzie i spawach, 0,6 dB jako margines inżynieryjny i cztery sparowane pary dzielące pozostałe 1,0 dB. Daje to jako średnią wartość 0,25 dB na parę, którą klasa C pochłonęłaby całkowicie bez zapasu, podczas gdy średnia klasy B wynosząca 0,12 dB pozostawia miejsce na starzenie się i ponowne-kojarzenie. Zmień współczynnik podziału, liczbę par lub zarezerwowany margines, a rekomendacja oceny zmieni się wraz z tym. Ocena stanowi wynik budżetu, a nie atrybut wniosku.

Z naszej strony dziewięć pól odpowiada etapom produkcji, które pozostawiają zapisy: weryfikacja przychodzących włókien i tulejek, przycinanie i czyszczenie, montaż złączy z utwardzaniem-w kontrolowanej temperaturze, oddzielne programy polerowania dla UPC i APC, automatyczna inspekcja-powierzchni czołowej oraz testy optyczne pod kątem tłumienności wtrąceniowej, tłumienności odbiciowej, ciągłości, polaryzacji, sekwencji kolorów i długości przed ostatecznym etykietowaniem. To, którego z tych rekordów warto wymagać, zależy od wdrożenia i praktycznych różnic między nimiŚrodowiska FTTH, ODF i centra danychzdecyduj, czy potrzebujesz danych-dla poszczególnych elementów, czy statystyk zbiorczych.

Napisz dziewięć linijek. Podaj metodę pomiaru i stopień tłumienia oddzielnie od wymagań dotyczących strat odbiciowych w wierszu 4, podaj rok wydania i obowiązującą zasadę akceptacji w wierszu 5, umieść typ polski jako oświadczenie obejmujące cały kanał-a nie jedno-przedmiotowe, oblicz długość od obudowy i wymagaj wartości rozciągania i retencji dla jednostki SKU, a nie dla rodziny. Już samo to eliminuje większość sporów dotyczących dostaw generowanych przez tę kategorię produktów.

W pozostałych przypadkach proś o dokumenty, a nie zapewnienia. Dostępne na zamówienie: arkusze danych, protokoły testów-przedmiotu lub-partii z podaną metodą pomiaru, raporty o stratach wtrąceniowych i zwrotnych, listy pakowania i certyfikaty zgodności. Możeszpoproś o próbkę przetestowaną pod kątem własnej specyfikacji składającej się z dziewięciu-wierszy, wraz z zapisem testu wsadowego. Wyślij dziewięć pól, a my odpowiemy w tym samym formacie, łącznie z wierszami, które chcielibyśmy wycofać. Opcje pełnej specyfikacji i pola dostosowywania są wymienione na stroniestrona produktu z pigtailem światłowodowym.
