Jak wybrać panel krosowy światłowodu lub ODF?

Wybór panelu krosowniczego światłowodu -, często zwanego ODF lub przełącznicą optyczną -, rzadko polega tylko na dopasowaniu liczby włókien do linii w ofercie. W prawdziwym pomieszczeniu telekomunikacyjnym, sieci dostępowej FTTH, korporacyjnej sieci LAN lub centrum danych panel musi również mocować kabel przychodzący, chronić złącza, trzymać adaptery, prowadzić kable krosowe, nosić wyraźne etykiety i pozostawiać miejsce na rozwój. Jeśli pomylisz się w tych szczegółach,-tani panel będzie kosztować Cię dużo czasu podczas instalacji i przy każdej przyszłej aktualizacji.

Ten przewodnik został napisany z punktu widzenia doboru i dostarczania pasywnych komponentów światłowodowych do projektów FTTH, telekomunikacyjnych i centrów danych. Omawia decyzje, które faktycznie mają znaczenie na miejscu - pojemność, montaż, adaptery, łączenie i zarządzanie kablami -, a kończy się tabelami wyboru, listą kontrolną zapytania ofertowego i listą kontrolną inspekcji, które możesz wykorzystać ponownie przy następnym zakupie.

Co to jest panel krosowy światłowodowy / ODF?

Patch panel światłowodowy to jednostka zarządzająca światłowodami służąca do kończenia, organizowania, łączenia, łączenia i ochrony włókien optycznych. Znajdziesz go w pomieszczeniach telekomunikacyjnych, centrach danych, sieciach dostępowych FTTH, sieciach korporacyjnych i szafach komunikacyjnych.

W codziennym-{1}}języku projektowym terminy „światłowodowy panel krosowy”, „optyczny panel krosowy”, „ODF” i „optyczna przełącznica” są często używane zamiennie. Konstrukcja mechaniczna jest różna, ale zadanie jest takie samo: ułatwienie zarządzania połączeniami światłowodowymi, testowania, konserwacji i rozbudowy. Jeśli chcesz pełniejszego zestawienia rozbieżności terminów, to porównanieODF kontra panel krosowyw systemach światłowodowych to dobry początek.

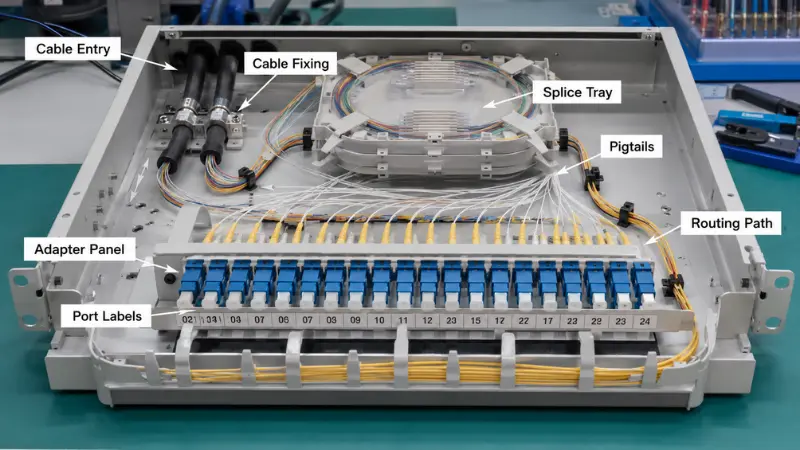

Typowy patch panel światłowodowy łączy w sobie kilka elementów:

• -Panele adapterów, w których mieszczą się łączniki SC, LC, FC lub MPO
• -Tacki na złącza, które chronią spawy i przechowują nadmiar włókien
• -Warkocze światłowodowe połączone z kablem przychodzącym
• -Punkty mocowania kabli i porty wejściowe w celu odciążenia przewodów
• -Wewnętrzne ścieżki routingu zachowujące promień zagięcia
• -Obszar zarządzania kablami krosowymi z przodu
• -Etykiety lub identyfikacja portów

•

Dlaczego wybór odpowiedniego panelu krosowego światłowodowego ma znaczenie?

Panel krosowy stanowi zwykle niewielką część całkowitego budżetu sieci, ale ma ogromny wpływ na jakość instalacji i lata późniejszej konserwacji. Panel dostosowany do lokalizacji umożliwia instalatorom czyste poprowadzenie włókien, ochronę punktów połączeń, kontrolę naprężeń zginających i szybkie znalezienie dowolnego portu. Źle wybrany powoduje zatłoczone trasy, niewygodną konserwację, osieroconą pojemność i niechlujne pole poprawek.

Zanim zdecydujesz się na wybór modelu, powinien on odpowiedzieć na trzy proste pytania: czy może obsłużyć tyle włókien, ile potrzebujesz teraz, czy technik może go zainstalować i konserwować bez walki oraz czy może rosnąć wraz z siecią, zamiast być wyrywany i wymieniany? Jeśli jakakolwiek odpowiedź brzmi „nie”, niższa cena naklejki rzadko to rekompensuje.

Kluczowe czynniki, które należy wziąć pod uwagę przy wyborze krosownicy światłowodowej

Liczba włókien i pojemność portów

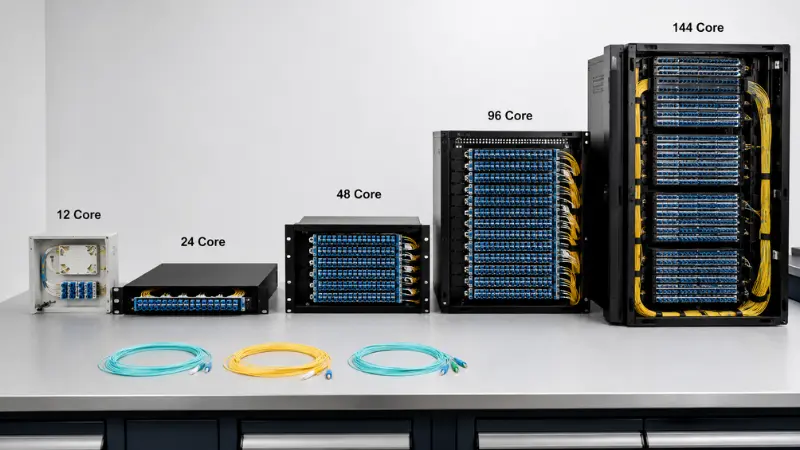

Liczba włókien to pierwsza liczba, którą sprawdza większość kupujących. Typowe konfiguracje ODF obsługują 12, 24, 48, 72, 96 i 144 rdzenie. Mały punkt dystrybucji FTTH może wystarczyć w przypadku 12- lub 24-rdzeniowej skrzynki do montażu na ścianie; pokój telekomunikacyjny lub rdzeń przedsiębiorstwa często ląduje na 24- lub 48-rdzeniowych panelach stelażowych; a centra danych lub punkty szkieletowe o dużej gęstości skłaniają się ku 96 lub 144 rdzeniom.

Błędem jest dokładne dobranie rozmiaru panelu do dzisiejszej liczby włókien. Praktyczna zasada brzmiwłókna prądowe + wolne moce + miejsce w szafie: weź włókna, które teraz kończysz, dodaj zapas dla łączy, które możesz rozsądnie przewidzieć, a następnie sprawdź, na co faktycznie pozwala wysokość stojaka. Jeśli w ramach projektu zasilane są 24 włókna, ale miejsce prawdopodobnie ulegnie podwojeniu, 48-rdzeniowy panel kosztuje zwykle znacznie mniej niż późniejsza wymiana jednostki.

Jako punkt wyjścia:

• Mały punkt dostępowy - 12 do 24 rdzeni
• Standardowe pomieszczenie telekomunikacyjne - 24 do 48 rdzeni
• Większy punkt dystrybucji - 72 do 96 rdzeni
• Rdzenie szkieletowe lub centrum danych o dużej-gęstości - 96 i więcej

Montaż w stojaku, montaż na ścianie lub instalacja na zewnątrz

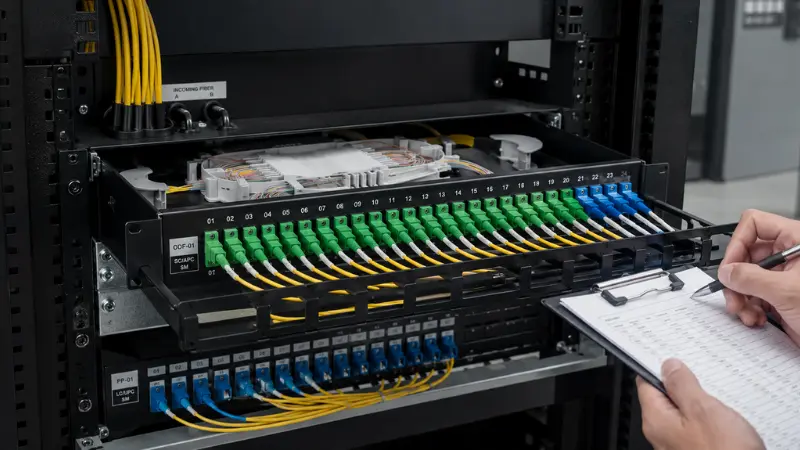

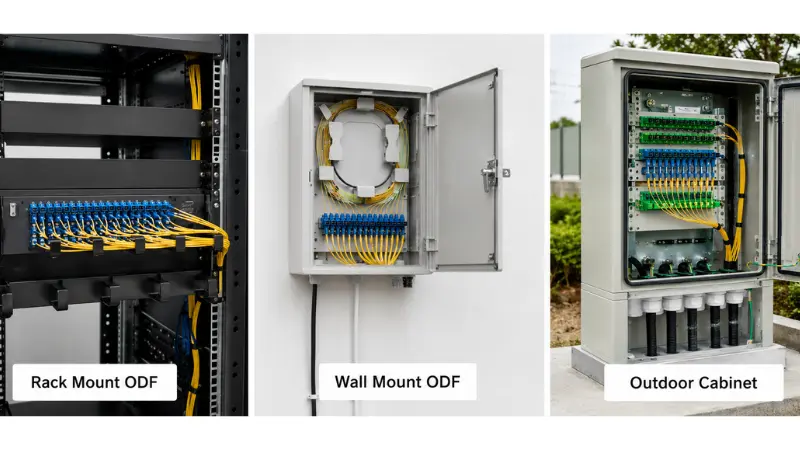

Środowisko instalacji, bardziej niż cokolwiek innego, dyktuje formę panelu. 19-calowy panel światłowodowy do montażu w stojaku można łatwo umieścić w standardowych stojakach obok przełączników, OLT i sprzętu transmisyjnego, dlatego dominuje w pomieszczeniach telekomunikacyjnych i centrach danych. Uchwyt ODF do montażu na ścianie jest odpowiedni dla miejsc bez stojaków, punktów dostępu FTTH -, sieci w małych budynkach, punktów dystrybucji na korytarzach i oddziałów. Zewnętrzna szafka dystrybucyjna światłowodów przeznaczona jest do szaf ulicznych i stanowisk półzewnętrznych, gdzie uszczelnienie, wytrzymałość mechaniczna i wprowadzenie kabli mają znacznie większe znaczenie niż zwartość i schludność skrzynki.

Zanim wybierzesz lokalizację, określ lokalizację: w szafie 19-calowej, na ścianie, w szafce telekomunikacyjnej, w zewnętrznym punkcie dostępu lub w rzędzie centrum danych-o dużej gęstości. Jeśli panel zostanie wystawiony na zewnątrz, potraktuj ochronę przed wnikaniem jako twardy wymóg, a nie-miłą-przyjemność- szukania określonego stopnia ochrony IP, obudowy odpornej na promieniowanie UV i odpowiednio uszczelnionych dławnic, a następnie potwierdź ją pod kątem zgodnościzainstalowany jest kabel wewnętrzny i zewnętrzny.

1U, 2U lub więcej: wybór wysokości szafy

W przypadku paneli stelażowych wysokość jest kwestią indywidualną, a nie tylko funkcją liczby włókien. Patch panel światłowodowy o wysokości 1U pozwala zaoszczędzić najwięcej miejsca w szafie i jest domyślnym rozwiązaniem dla rzędów centrów danych, ale ten sam panel 1U, w którym wygodnie mieszczą się 24 porty LC duplex, może wydawać się ciasny, gdy spróbujesz dodać tace łączące i poprowadzić kable krosowe z przodu. Zwiększenie wysokości do 2U zapewnia przestrzeń roboczą: głębsze tace, łatwiejsze zwijanie luźnego włókna i przednie pole łatania, które nie przeszkadza podczas ruchów, dodawania i zmian.

Prosty sposób na podjęcie decyzji: wybierz 1U, gdy priorytetem jest gęstość, a panel ma w większości-zakończone łatanie; wybierz 2U lub więcej, gdy ten sam panel musi również pomieścić łączenie w terenie, większe wiązki pigtaili lub częstą rekonfigurację. Liczenie tylko portów i ignorowanie wymaganej przez nie przestrzeni za i przed adapterami to jeden z najczęstszych błędów związanych z wymiarowaniem.

Typ stały vs typ przesuwny

Panele regałowe są dostępne w wersjach stałych i przesuwnych. Stały panel do montażu w stojaku jest prostszy, sztywniejszy i zwykle tańszy. - to rozsądny wybór, w przypadku gdy włókna są ustawiane raz i rzadko dotykane ponownie. Panel przesuwny wysuwa się do przodu po szynach, dzięki czemu technik może dotrzeć do tac łączeniowych, adapterów i wewnętrznego prowadzenia przewodów bez konieczności zdejmowania czegokolwiek.

Kompromisem są-prawdziwe pieniądze i czas rzeczywisty. W lokalizacjach, w których często zmienia się konfigurację portów, wysuwana taca umożliwia pracę nad połączeniami bez konieczności zdejmowania całego panelu ze stojaka, co w przypadku obciążonej ramy może zmienić pół-godziny pracy w kilka minut. W przypadku łącza o niskim-dotyku dotykowym, które pozostanie nietknięte przez lata, lepszym rozwiązaniem będzie panel stały. Wybierz opcję przesuwania, gdy częste są konserwacje, testowanie lub aktualizacje; wybieraj stałe, gdy tak nie jest.

Typ adaptera: SC, LC, FC lub MPO

Adapter musi pasować do złączy znajdujących się już w Twojej sieci, dlatego decyzję tę należy potwierdzić na podstawie kabla, pigtaili i portów sprzętu, a nie zgadywać.

Adaptery SC pozostają głównym narzędziem FTTH, FTTx i dostępu telekomunikacyjnego. W sieciach PON i FTTH zwykle wybiera się SC/APC, ponieważ nachylona pod kątem 8-stopni powierzchnia końcowa odbija światło rozproszone z powrotem do płaszcza zamiast do rdzenia, utrzymując niskie straty odbiciowe — dokładnie to, czego potrzebują pasywne rozdzielacze optyczne. SC/UPC pojawia się w innych standardowych łączach, gdzie ten kąt nie jest wymagany. Politura nie jest wymienna: APC współpracuje tylko z APC, a wciskanie tulejki APC do UPC powoduje uszkodzenie obu. Jeśli kwestia języka polskiego jest dla Ciebie nowa, skorzystaj z tego wyjaśnieniaróżnice między PC, UPC i APCokreśla to jasno. Straty zwrotne i straty wtrąceniowe same w sobie są klasyfikowane w ramachStandardy połączeń światłowodowych IEC, do którego powinien odnosić się arkusz danych dostawcy.

Adaptery LC dominują w centrach danych i sprzęcie-o dużej gęstości, ponieważ złącze LC zajmuje mniej więcej połowę powierzchni SC. Istotą jest właśnie ta różnica w rozmiarze: panel LC duplex mieści znacznie więcej portów w tej samej obudowie 1U niż panel SC, co ma znaczenie, gdy kwestionowana jest każda jednostka stelażowa. Większość portów przełączników i transceiverów - SFP, SFP+, przerwania QSFP - kończy się na LC, więc panel zwykle podąża za sprzętem.

Adaptery FC z gwintowanym złączem nadal pojawiają się w niektórych zastosowaniach telekomunikacyjnych, testowych i pomiarowych lub w starszych rozwiązaniach, gdzie połączenie śrubowe-jest odporne na wibracje. Panele adapterów MPO/MTP to znowu inna kategoria: przenoszą 8, 12 lub 24 włókna w jednej tulei i służą do tworzenia praktycznego okablowania o-gęstości i-z preterminowanymi terminami, zasilającego systemy magistrali-i-kasetowe w centrum danych. Jeśli rozważasz opcje gęstości dla gęstej budowy ciała, ten praktyczny przewodnik naporównanie LC z MTP/MPOwarto najpierw przeczytać.

Zanim złożysz zamówienie, ustal kilka kwestii: typ złącza (SC, LC, FC, ST, MPO/MTP); polski (UPC lub APC); adapter simplex, duplex lub quad;jedno-trybowe lub wielomodowe(nie można ich mieszać na łączu); oraz czy panel jest dostarczany z adapterami i pigtailami, czy też bez. Szybki skrót decyzji:

• WybieraćSC/APCdla PON, FTTH i większości dystrybucji dostępu.
• WybieraćLC, zwykle dupleksowy, gdy gęstość portów lub terminacja-po stronie przełącznika decydują o projekcie.
• WybieraćFCtylko wtedy, gdy określono gwintowany interfejs-odporny na wibracje.
• WybieraćMPO/MTPdo magistrali szkieletowych i-zakończonego fabrycznie-okablowania o dużej gęstości.

Załadowany vs niezaładowany panel krosowy

Pytaniem, które zaskakuje kupujących, jest to, czy panel dotrzezaładowanyLubrozładowany. Załadowany panel krosowy światłowodowy jest dostarczany z zamontowanymi adapterami i często z fabrycznie zainstalowanymi-pigtailami, więc zespół terenowy musi jedynie spiąć i połączyć. Nieobciążony panel krosowy światłowodowy to pusta obudowa: samodzielnie dodajesz płytki adaptera i pigtaile, co zapewnia elastyczność w zakresie mieszania typów złączy lub zmiany konfiguracji, ale wydłuża czas montażu na miejscu.

Wybierz załadowany panel, gdy typ złącza jest ustalony, objętości są powtarzalne i chcesz zminimalizować pracę w terenie. Wybierz opcję „bez obciążenia”, gdy projekt nadal zawiera otwarte zmienne - różne typy polskie w różnych lokalizacjach, przejście między standardami złączy lub chęć posiadania w magazynie jednej obudowy i zapełnienia jej w razie potrzeby. Jeśli nadal decydujesz, w jaki sposób te włókna zostaną zakończone, to porównanieszybkie złącza zapobiegające spawaniujest przydatnym towarzyszem. Tak czy inaczej, w wycenie wyraźnie określ stan dostawcy jako załadowany lub rozładowany, ponieważ sam „panel krosowy” nie powie ci, co znajduje się w pudełku.

Wymagania dotyczące łączenia i projekt tacy łączenia

Niektóre panele łatają tylko kable-zakończone fabrycznie; inni muszą splatać przychodzące włókno. Jeśli kabel optyczny musi zostać połączony z pigtailami na miejscu, panel potrzebuje wystarczającej liczby tacek na złącza, tulejek na złącza i miejsca do przechowywania, aby zwinąć włókno bez ciasnych zagięć. Na przykład kabel zewnętrzny z luźną tubą zawiera długie rurki buforowe, które wymagają miejsca do umieszczenia, więc taca, w której można ułożyć schludny kabel wewnętrzny, może zostać przytłoczona w terenie.

Pojemność tacy to szczegół, który ludzie pomijają. Pojedyncza taca zazwyczaj mieści stałą liczbę spawów i tulejek ochronnych; przekroczy tę wartość, a technicy zaczną układać włókna w stosy, co utrudnia późniejszą konserwację i stwarza ryzyko dla tych samych spawów, które próbujesz chronić. Upewnij się, ile włókien będzie spawanych, czy wystarczy dla nich tac z odrobiną zapasuwarkoczesą dołączone lub zamawiane osobno i aby dostęp do tacy był możliwy nawet po zapełnieniu panelu. Jeśli chcesz mieć tło na samym łączeniu, wyjaśniono to w tym przeglądziecelem łączenia termojądrowego.

W przypadku-okablowania wstępnie zakończonego korytka połączeniowe mogą nie być konieczne, a zamiast tego uwaga zostanie skupiona na płytach adapterów, mocowaniu kabli i prowadzeniu kabla krosowego-z przodu.

Wejście kabla, prowadzenie i promień zgięcia

Wystarczająca liczba portów to nie to samo, co dobre zarządzanie światłowodami. Panel musi także umożliwiać wprowadzanie, prowadzenie i wychodzenie kabli i kabli krosowych bez walki. Najpierw sprawdź kierunek wejścia w stosunku do miejsca instalacji - w niektórych panelach kabel jest poprowadzony z tyłu, w innych z boku lub z góry, a szafki zewnętrzne wymagają uszczelnionych dławików. Panele stelażowe powinny zapewniać punkt mocowania i odciążenie, tak aby ciężar przychodzącego kabla nigdy nie powodował ciągnięcia spawów.

Wewnątrz włókna wymagają wolnej ścieżki, a kable krosowe nie powinny blokować dostępu do adapterów lub korytek. Prowadzenie musi także uwzględniać promień zgięcia: zginanie włókna mocniej niż jego minimalne znamionowe zwiększa tłumienie wtrąceniowe, a z czasem może spowodować pęknięcie szkła. Zamiast ufać liczbom, które gdzieś przeczytałeś, postępuj zgodnie z podanym przez producenta kabla i złącza minimalnym promieniem zgięcia dla włókien niewrażliwych na zginanie, określonych wITU-T G.657zalecenie toleruje ściślejsze trasowanie, ale arkusz specyfikacji, a nie domysły, jest autorytetem. Panel, który dobrze sobie z tym radzi, zapewnia punkty mocowania, płynne wewnętrzne prowadzenie, wolne miejsce do przechowywania, czystą separację między kablem przychodzącym a kablemkable krosowei miejsce, w którym można naprawdę zająć się konserwacją.

Etykietowanie i przyszła ekspansja

Etykietowanie jest ignorowane podczas zakupów, a następnie staje się krytyczne, gdy ktoś po raz pierwszy musi prześledzić obwód pod ciśnieniem. Wyraźna identyfikacja portów pozwala technikowi przetestować łącze, wyizolować usterkę i uniknąć ciągnięcia niewłaściwego kabla krosowego -, a w przypadku dużej ramy nieprawidłowe oznakowanie wydłuża czas każdej wezwania konserwacyjnego i stwarza realne ryzyko odłączenia działającej usługi.

Ekspansja to druga połowa. Jeśli pierwszego dnia każdy port będzie używany, kolejne zgłoszenie serwisowe będzie oznaczać kolejny panel, więcej miejsca w szafie i więcej okablowania. Pozostawienie zapasowych pozycji adapterów lub wybranie panelu z modułowymi płytami adaptera znacznie ułatwia zwiększanie wydajności lub zmianę typów złączy podczas aktualizacji, zamiast zaczynać od nowa.

Porównanie typów paneli krosowych światłowodów

Szybki przewodnik po wyborze: Który ODF wybrać?

Powyższe czynniki oddziałują na siebie, dlatego oto skrócony widok, który odwzorowuje typowe scenariusze projektu na rozsądne wartości domyślne. Potraktuj to jako punkt wyjścia i dostosuj do własnego miejsca w szafie i interfejsów sprzętu.

Praktyczne przykłady selekcji

Przykład 1: Mały punkt dystrybucji FTTH

Wyobraź sobie punkt dystrybucji przy krawężniku lub w piwnicy, zasilający grupę abonentów sieci PON. Dochodzą kable przyłączeniowe i dystrybucyjne, włókna są łączone w pigtaile, a linie abonenckie są rozłączane. W tym przypadku zwykle wystarcza montowany na ścianie ODF z 12 lub 24 rdzeniami, wyposażony w adaptery SC/APC, aby utrzymać niskie straty odbiciowe dla zasilania rozdzielacza. Ograniczenia, które gryzą, mają charakter fizyczny: ograniczona przestrzeń na ścianie, kabel odgałęźny wymagający odpowiedniego odciążenia i wystarczająco jasne oznakowanie, aby następny technik mógł znaleźć odpowiedniego abonenta bez konieczności śledzenia każdego włókna. Upewnij się, że w pudełku znajduje się tacka na złącza o rozmiarze zgodnym z liczbą i żeRozgałęźnik PLCżywienie go jest uwzględniane w budżecie błonnika. Aby uzyskać szerszą listę części w kompilacji PON, thisPrzewodnik dotyczący zakupu komponentów pasywnych FTTHjest pomocnym odniesieniem.

Przykład 2: Instalacja w szafie serwerowej 1U w centrum danych

W rzędzie centrów danych brakuje miejsca w szafie i panuje zasada gęstości portów. Panel ma prawie zawsze rozmiar 19 cali, w miarę możliwości 1U i jest zapełnionyAdaptery LC duplexlub MPO/MTP dla okablowania- i-kaset. Większość łączy jest wstępnie-zakończona, więc łączenie jest rzadkie i nacisk kładziony jest na czyste pole z przodu, dokładne etykietowanie i układ modułowy, który umożliwia późniejsze dodawanie kaset. Przesuwany panel 1U sprawdza się tutaj: gdy technik musi-ponownie załatać działający rząd, przeciągnięcie panelu do przodu bije na głowę pracę na ślepo za adapterami. Nie dobieraj rozmiaru wyłącznie na podstawie liczby portów. - sprawdź, czy jest wystarczająco dużo miejsca na ułożenie kabli krosowych przed w pełni obciążonym panelem.

Przykład 3: Pomieszczenie telekomunikacyjne z wymogiem łączenia

Kiedy zewnętrzny kabel optyczny trafia do pomieszczenia telekomunikacyjnego i musi zostać podłączony do pigtaili, właściwym narzędziem będzie montowany w stojaku ODF z odpowiednimi tacami na złącza. Kabel wymaga mocowania i odciążenia na wejściu, uziemienia dowolnego metalowego elementu wzmacniającego, jeśli wymaga tego konstrukcja kabla, zabezpieczenia spawów i wystarczającej ilości miejsca do przechowywania, aby zwinąć luz bez ciasnych zagięć. Pojemność wynosi zazwyczaj 24, 48 lub więcej rdzeni, z adapterami SC lub LC wybranymi w celu dopasowania do transmisji lub interfejsu OLT oraz wejściem z tyłu lub z boku, aby dopasować się do układu szafy. Jeśli liczba lub częstotliwość konserwacji jest wysoka, przejście z 1U na 2U opłaca się w pomieszczeniu roboczym. Załadowany panel -, wstępnie zamontowane adaptery i pigtaile, w aPudełko 24-rdzeniowe z tacą spawówkompilacja stylu - skraca pracę w terenie; nieobciążone podwozie zamienia to na elastyczność.

Typowe błędy, których należy unikać

Wybór wyłącznie według liczby włókien

Panel 48-rdzeniowy nie jest automatycznie lepszy od 24-rdzeniowego. Jeśli wewnętrzne prowadzenie jest ciasne lub dostęp do tac jest utrudniony, większa liczba oznacza po prostu trudniejszą instalację. Zważ pojemność wraz z wysokością stojaka, typem adaptera, miejscem na tace i trasowaniem.

Ignorowanie dostępu konserwacyjnego

Niektóre panele wyglądają kompaktowo, a po ułożeniu na stojakach okazują się niepraktyczne w obsłudze. Jeśli prześwit z przodu jest mały, stały panel utrudnia wszelkie przyszłe zmiany; tam, gdzie łącza są często rekonfigurowane, typ przesuwny zwykle oszczędza więcej niż kosztuje.

Mieszanie typów złączy bez planu

SC, LC, FC i MPO nie są wymienne, podobnie jak pasty APC i UPC. Przed złożeniem zamówienia sprawdź złącze i wypoleruj używane przez kabel, pigtail, transceiver, OLT, przełącznik lub przekładnię, w przeciwnym razie będziesz posiadać panel, który nie będzie współpracował z siecią.

Zapominając o przyszłej ekspansji

W pełni zajęty panel pierwszego dnia to problem odroczony, a nie uniknięty. Zarezerwuj zapasowe porty lub wybierz konstrukcję modułową, gdy sieć będzie się rozwijać.

Z widokiem na kierunek wejścia kabla

Jeśli wpis nie pasuje do miejsca - z tyłu, z boku, na górze lub na dole -, instalacja staje się nieuporządkowana, a odciążenie rzadko trafia tam, gdzie jest potrzebne. Potwierdź kierunek względem stojaka lub układu ściany z przodu.

Co powiedzieć dostawcy przed złożeniem zapytania o wycenę

Dokładna wycena zależy od kilku szczegółów. Wyślij je, a dostawca może polecić odpowiedni panel zamiast domyślnie najtańszego modelu standardowego:

• Zastosowanie - FTTH, centrum danych, pomieszczenie telekomunikacyjne, korporacyjna sieć LAN lub szafka zewnętrzna
• Typ instalacji - montaż w stojaku, na ścianie lub na zewnątrz
• Rozmiar stojaka - 19-cal i wysokość 1U, 2U lub niestandardowa
• Liczba włókien - 12, 24, 48, 72, 96, 144 lub inna
• Typ adaptera - SC, LC, FC, ST, MPO/MTP
• Polski - UPC lub APC
• Typ światłowodu - jedno-modowy lub wielomodowy
• Łączenie - z lub bez tacek łączących
• Panel załadowany lub rozładowany
• Kierunek wprowadzenia kabla
• Wymagania dotyczące pigtaili i patchcordów
• Potrzeby dotyczące etykietowania i pakowania
• Oczekiwana przyszła ekspansja

Lista kontrolna inspekcji: Weryfikacja panelu po przybyciu

Po dostarczeniu paneli szybka kontrola przychodząca oszczędza kłopotów na miejscu. Poza oczywistą liczbą potwierdź szczegóły, które dostawcy czasami skracają, aby osiągnąć cenę:

• Liczba i typ adapterów odpowiadają zamówieniu, a polerowanie (APC lub UPC) jest prawidłowe
• Jeśli są załadowane, pigtaile mają odpowiednie złącze, długość i typ włókna oraz są dobrze osadzone
• Tace łączące występują w uzgodnionej ilości, z rękawami i luzem
• Materiał obudowy i wykończenie odpowiadają specyfikacji - w przypadku jednostek zewnętrznych, sprawdź uszczelnienie i stopień ochrony IP
• Dławiki kablowe, zestaw montażowy, etykiety i pakiet akcesoriów znajdują się w pudełku
• Dane z testu tłumienności wtrąceniowej i tłumienności odbiciowej są dostarczane tam, gdzie to obiecano

Jeśli kompilacja zawiera urządzenia końcowe w tej samej szafie, ten przewodnik będzie dalejinstalacja panelu krosowego i przełącznikaobejmuje sekwencję-w witrynie.

Często zadawane pytania

Wniosek

Właściwy panel krosowy światłowodu pasuje znacznie więcej niż tylko do liczby włókien. Pasuje do środowiska instalacyjnego, złącza i wykończenia używanego już w Twojej sieci, metody łączenia, wprowadzenia kabla, przestrzeni na prowadzenie, sposobu konserwacji i miejsca, jakie pozostawia na rozwój. Mały obiekt FTTH jest dobrze obsługiwany przez kompaktowy uchwyt ścienny ODF; centrum danych skłania się ku panelom typu rack LC lub MPO o-dużej gęstości; pomieszczenie telekomunikacyjne korzystające z kabla zewnętrznego zwykle potrzebuje stojaka ODF z odpowiednimi tacami i systemem zarządzania kablami.

Przed złożeniem zamówienia zdefiniuj środowisko i kluczowe parametry, udostępnij je dostawcy i porównaj z nimi panel po dostarczeniu. Dzięki tej dyscyplinie panel jest łatwiejszy w instalacji, łatwiejszy w utrzymaniu i niezawodny przez cały okres eksploatacji sieci.
