Często zadajemy sobie to pytanie:„Czy powinniśmy pozostać przy złączach LC, czy przejść na MTP/MPO w celu rozbudowy naszego centrum danych?”I szczerze mówiąc, odpowiedź prawie nigdy nie jest prosta-lub--innego wyboru.

Oto,-że większość zamieszania wynika z niekompletnych informacji. Możesz przeczytać, że MTP/MPO oferuje „12 razy większą gęstość” i pomyśleć: świetnie, przejdźmy-na całość. Ale potem zdajesz sobie sprawę, że Twoje istniejące przełączniki korzystają z interfejsów LC, Twoi technicy są przeszkoleni w zakresie terminacji LC i nagle patrzysz na konfigurację hybrydową, o której nikt Cię nie ostrzegał.

A może obliczyłeś koszty komponentów i kable LC wyglądają na tańsze w przeliczeniu na włókno. PRAWDA. Ale czy uwzględniłeś 6 godzin pracy instalacyjnej na każde 48 połączeń LC w porównaniu z 20 minutami w przypadku równoważnego łącza MTP? W tym miejscu obraz rzeczywistych kosztów staje się interesujący.

W tym przewodniku omówiono faktyczne punkty decyzyjne,-a nie teoretyczne informacje w stylu „Oto, czym jest każde złącze”, które można znaleźć w Wikipedii. Zakładamy, że znasz już podstawy. Prawdopodobnie potrzebujesz jasnościgdy każda technologia ma sens finansowy, gdzie ujawniają się ukryte koszty i jak uniknąć błędów popełnianych przez inne zespoły.

Równanie kosztów, o którym nikt nie mówi

Zacznijmy od liczb, ponieważ to właśnie w tym miejscu większość rozmów dotyczących planowania albo utknie, albo schodzi na dalszy plan.

Ceny komponentów opowiadają mylącą historię. Tak, 12-włóknowy kabel magistralny MTP z preterminacją- kosztuje więcej niż sześć dupleksowych kabli krosowych LC obejmujących tę samą liczbę włókien. Czasem 2-3 razy więcej. Jeśli na tym poprzestaniesz, LC wygląda na oczywistego zwycięzcę.

Jednak koszt komponentów wynosi zazwyczaj tylko 15–25% całkowitego kosztu projektu okablowania. Reszta? Robocizna, miejsce w szafie, infrastruktura do zarządzania kablami i bieżąca konserwacja. W tym miejscu porównanie się odwraca.

Połączenie-obok-przy wdrożeniu 1000 włókien:(Liczby te opierają się na stawkach typowych dla rynku amerykańskiego i czasach instalacji, które prześledziliśmy w wielu projektach. Liczby mogą się różnić, ale proporcje zwykle się nie zmieniają.)

Źródła danych: Stawki pracy na podstawie ankiet wśród instalatorów BICSI w latach 2023–2024; koszty miejsca w szafie na podstawie benchmarków kolokacji Uptime Institute; ceny komponentów na podstawie zbiorczych ofert dystrybutorów.

Wniosek na wynos nie jest taki, że „MTP/MPO zawsze wygrywa”. To jest topunkt przecięcia ma miejsce wokół 400-500 włókien. Poniżej tego niższy koszt komponentów LC może zrównoważyć różnicę w robociźnie. Co więcej, wydajność instalacji i gęstość MTP/MPO szybko się zwiększają.

Nasze podejście:Widzieliśmy, jak zespoły paliły się, skupiając się zbyt wąsko na początkowych wycenach. Jeden z klientów zaoszczędził 15 000 USD na komponentach, przechodząc na-LC, a następnie wydał 40 000 USD więcej na instalację i sześć miesięcy później zabrakło mu miejsca w szafie. „Tańsza” opcja kosztowała ich dodatkową szafę i weekend na awaryjną wymianę okablowania. Zaplanuj, gdzie będziesz za 3 lata, a nie tylko tam, gdzie jesteś dzisiaj.

Jak właściwie wygląda „wysoka gęstość”

Liczby takie jak „12-krotna poprawa gęstości” są często rzucane. Oto, co to oznacza w praktyce.

Weź standardowy panel krosowy 1U. Dzięki adapterom LC duplex można zmieścić 48 portów, co daje 96 połączeń światłowodowych. Dość gęsty jak na tradycyjne standardy. Teraz zamień te adaptery LC na interfejsy MTP-24. Ta sama przestrzeń 1U, ale teraz każdy port obsługuje 24 włókna zamiast 2. To 1152 połączenia światłowodowe w tej samej szafie.

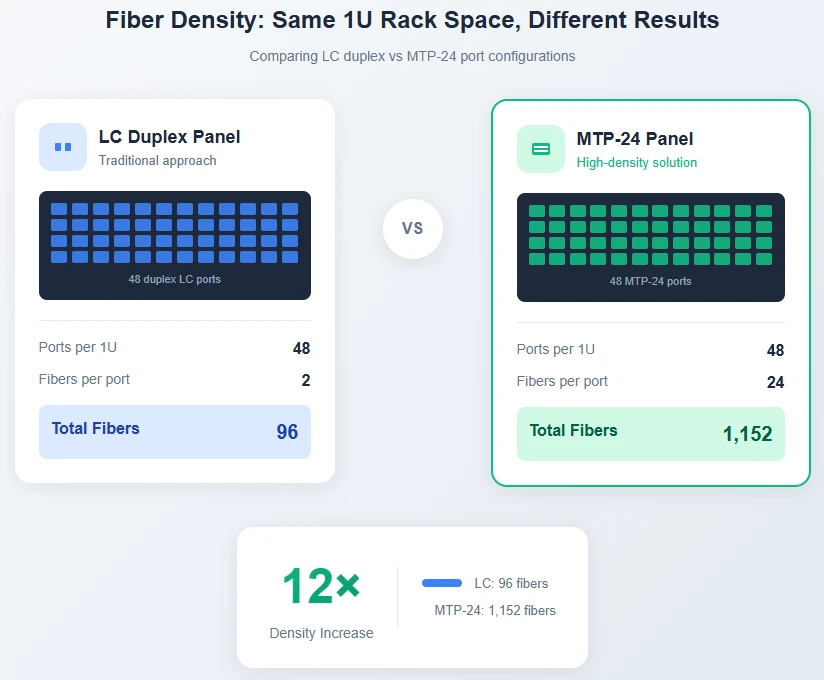

Rysunek 1: Ta sama przestrzeń w szafie 1U zapewnia znacznie inną pojemność światłowodu. Konfiguracja MTP-24 zapewnia 12-krotność gęstości połączeń w porównaniu z dupleksem LC.

Ma to największe znaczenie w środowiskach, w których przestrzeń w szafie jest ograniczona lub droga. Obiekty kolokacyjne pobierające opłatę w wysokości 800-1500 dolarów miesięcznie za jednostkę stojakową sprawiają, że gęstość jest bezpośrednim czynnikiem wpływającym na koszty. Korporacyjne centra danych o stałej powierzchni są poddawane takim samym obciążeniom pod różnym kątem — każda jednostka stelażowa zużywana przez okablowanie to taka, której nie można używać do obliczeń.

Ale gęstość niesie ze sobą własne wyzwania. W przypadku awarii połączenia MTP-24, jednocześnie wyłączają się 24 włókna zamiast 2. Rozwiązywanie problemów wymaga innych narzędzi i umiejętności. Czyszczenie powierzchni czołowej składającej się z 24 włókien jest bardziej skomplikowane niż czyszczenie pojedynczej tulejki LC. To nie są powody, których należy unikaćokablowanie światłowodowe o-dużej gęstości-to powody, dla których warto to odpowiednio zaplanować.

Dlaczego większość centrów danych korzysta z obu

Oto coś, czego materiały marketingowe nie podkreślają: większość nowoczesnych centrów danych nie wybiera między LC a MTP/MPO. Wykorzystują architekturę okablowania strukturalnego, która wykorzystuje każdą technologię tam, gdzie ma to sens.

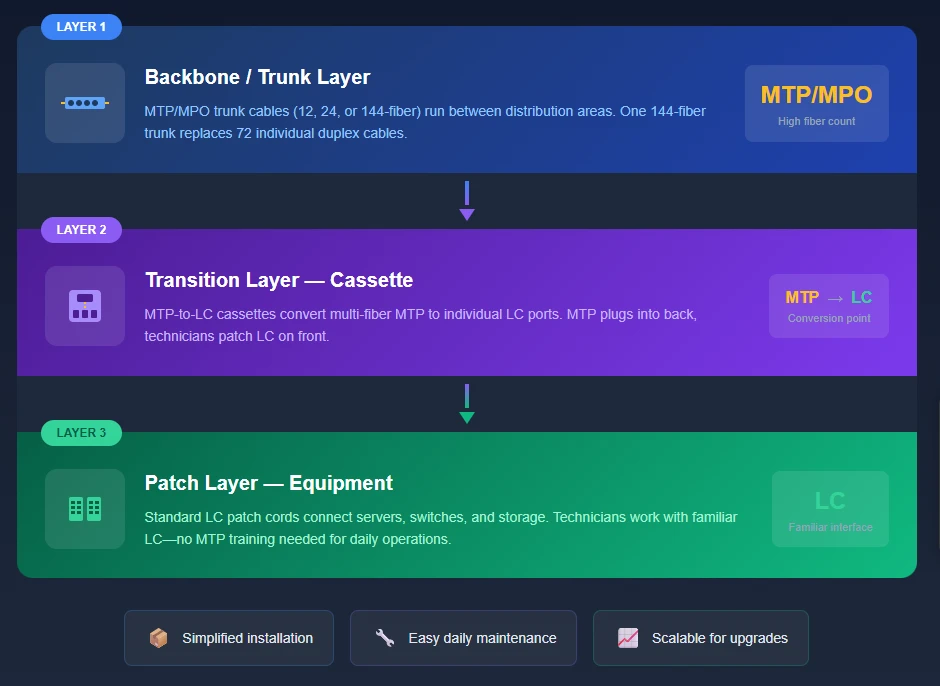

Rysunek 2: Trójwarstwowa-architektura hybrydowa - Gęstość MTP/MPO dla szkieletu, kasety na potrzeby przejścia, dostępność LC na potrzeby łatania.

Warstwa szkieletowawykorzystuje kable magistralne MTP/MPO-zwykle 12, 24 lub 144-zespoły włókien-biegnące między głównymi ramami dystrybucyjnymi a-górną-lokalizacją szafy. Jeden 144-włóknowy kanał MTP zastępuje 72 oddzielne kable dupleksowe. Same oszczędności na trasie kablowej są znaczne, a instalacja polega na podłączeniu wstępnie zakończonych zespołów, a nie na ciągnięciu i zakańczaniu dziesiątek pojedynczych kabli.

Warstwa przejściowato miejsce, gdzie MTP spotyka się z LC. Moduły kasetowe-małe obudowy z portami MTP z tyłu i portami LC z przodu-mieszczą się w panelach krosowych światłowodów. Bagażnik MTP podłącza się z tyłu; technicy pracują ze standardowymi złączami LC z przodu. Jest to pomost, dzięki któremu podejście hybrydowe staje się praktyczne.

Warstwa łatyto wszystko LC. Serwerowe karty sieciowe, karty HBA pamięci masowej i większość portów przełączników wykorzystują transceivery z interfejsem LC-. Osoby wykonujące-codzienne-przenoszenie, dodawanie i zmiany pracują ze znanymi kablami krosowymi LC. Nie muszą wiedzieć ani przejmować się tym, że szkielet kasety to MTP/MPO-, widzą po prostu porty LC.

Nasze podejście:Kaseta jest niedocenianym bohaterem nowoczesnej infrastruktury światłowodowej. Pozwala uchwycić gęstość i korzyści instalacyjne MTP/MPO w długich seriach, zachowując jednocześnie dostępność LC dla często zmieniających się połączeń. Jeśli budujesz nową infrastrukturę, rozpocznij planowanie od kasety,-jakiej liczby włókien potrzebujesz w każdej szafie? To wpływa na specyfikację łącza i wymagania dotyczące portu LC.

Polaryzacja: błąd, który kosztuje weekendy

Jeśli istnieje jeden temat, w którym zauważyliśmy problemy, których można najłatwiej uniknąć, jest nim zarządzanie polaryzacją w systemach MTP/MPO.

W przypadku połączeń LC polaryzacja jest prosta,-dopasowujesz Tx do Rx. Zepsuj to i zamień dwa włókna. Zajmuje 30 sekund. W przypadku 12 lub 24 włókien w jednym złączu matematyka staje się skomplikowana. Standard TIA-568 definiuje trzy metody polaryzacji, a pomieszanie ich nie powoduje tylko awarii jednego łącza, ale może spowodować pomieszanie wielu par włókien w sposób naprawdę bolesny do zdiagnozowania.

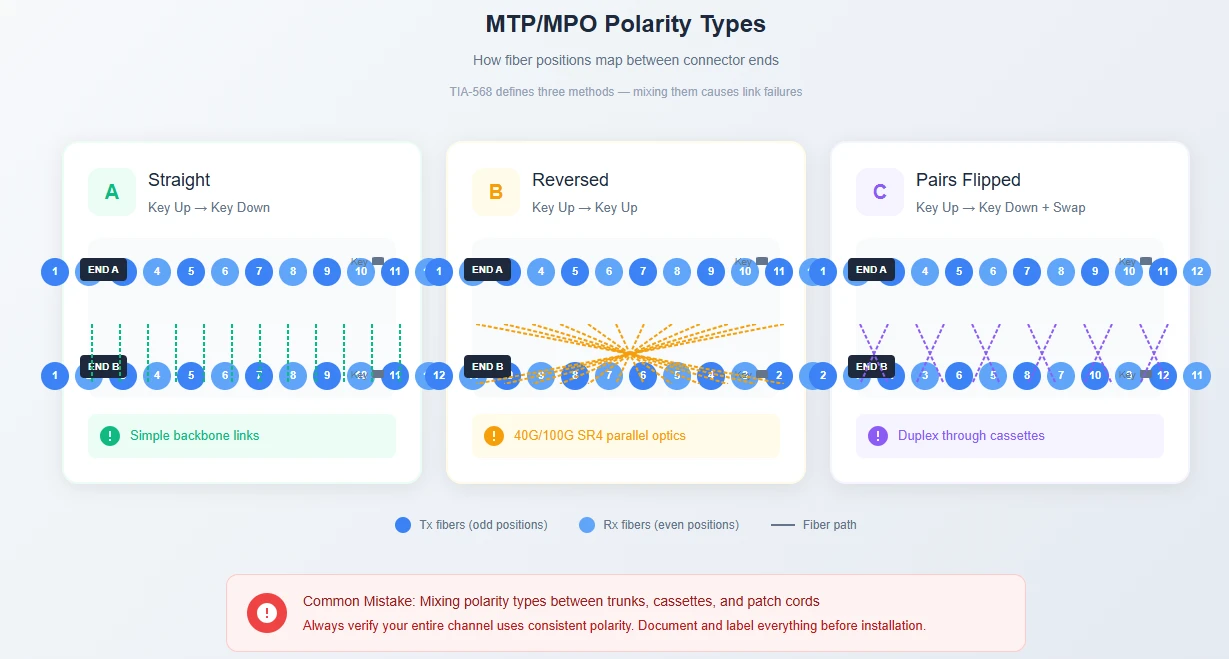

Rysunek 4: Metody polaryzacji MTP/MPO - mapowanie pozycji 1 określa wyrównanie Tx/Rx. Typ B (odwrócony) jest najczęściej spotykany w optyce równoległej.

Poprawka nie jest skomplikowana,-po prostu wymagaplanowanie przed złożeniem zamówienia. Udokumentuj schemat polaryzacji. Upewnij się, że wszystkie kasety, magistrale i kable krosowe działają według tej samej metody. Oznacz wszystko. Testuj za pomocą testera obsługującego MPO-przed publikacją, a nie po tym, jak ktoś zgłosi awarię łącza.

TIA-568.3-D określa, że ​​przewody pomiarowe powinny weryfikować przy stracie 0,3 dB lub większej. Jeśli widzisz wyższe liczby lub niespójne wyniki w różnych pozycjach włókien, pierwszą rzeczą do sprawdzenia jest polaryzacja. ^[1]

Przyszłość-Weryfikacja: znaczenie 400G i 800G dla Twojego okablowania

Jeśli dziś budujesz infrastrukturę, która ma przetrwać 5–7 lat, plan działania dotyczący sieci 400G i 800G ma znaczenie.

Oto trajektoria: optyka równoległa 100G (SR4) wykorzystuje 8 włókien ze złączami MTP-12. 400G DR4 wykorzystuje to samo podejście z 8 włóknami. Jednak wdrożenia 400G SR8 i 800G przechodzą na 16-włóknowe złącza MTP w celu uzyskania większej liczby linii.

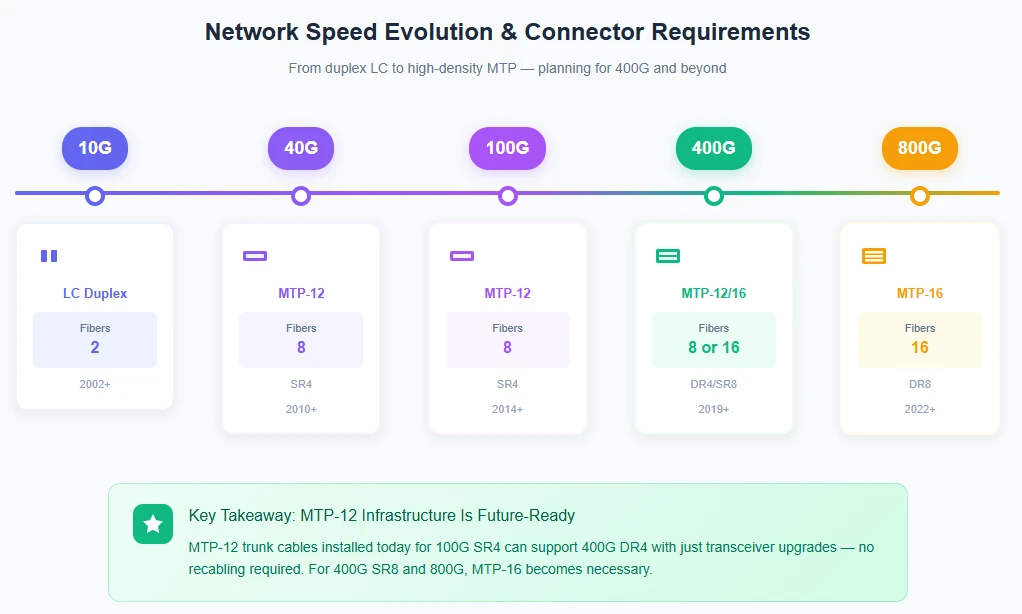

Rysunek 3: Zmiany szybkości sieci i odpowiednie wymagania dotyczące złączy. Infrastruktura MTP-12 obsługuje aktualizacje do 400G DR4; MTP-16 umożliwia 400G SR8 i 800G.

Praktyczne implikacje: zainstalowana dzisiaj infrastruktura łącza MTP/MPO dla 100G może obsłużyć 400G DR4 po jedynie modernizacji transceivera-bez potrzeby ponownego okablowania. To znacząca przewaga nad architekturami-wyłącznie LC, które wymagałyby zwiększenia liczby włókien w celu obsługi równoległej optyki przy tych prędkościach.

W przypadku klastrów AI i uczenia maszynowego jest to już istotne. Połączenia między procesorami graficznymi---GPU napędzają obecnie przyjęcie technologii 400G, a w niedalekiej przyszłości pojawi się technologia 800G. Jeśli Twój plan działania obejmuje poważną gęstość obliczeniową,okablowanie światłowodowe o-dużej gęstościz MTP/MPO nie jest opcjonalne-to stawki stołowe.

Testowanie: nie pomijaj tej części

Testowanie łączy MTP/MPO to nie to samo, co testowanie łączy LC, a różnica nie jest czysto akademicka.

TyMócprzetestuj łącza MTP za pomocą kabli typu breakout i standardowego testera dupleksowego. Podłącz breakout do końca MTP, przetestuj każdą parę włókien indywidualnie za pomocą OLTS, powtórz dla wszystkich pozycji. W przypadku złącza 12-włóknowego oznacza to 6 cykli testowych na koniec. Pomnóż przez każde połączenie w instalacji, dodaj czas konfiguracji kabli referencyjnych, a otrzymasz proces testowania, który trwa 5–10 razy dłużej niż to konieczne.

Nowoczesne testery specyficzne dla MPO-(takie jak Fluke MultiFiber Pro) skanują jednocześnie pozycje wszystkich włókien. Przewodnik testowy IEC TR 61282-15 zaleca obecnie testery z natywnymi interfejsami MPO właśnie z tego powodu-oszczędność czasu jest ogromna i eliminuje się podatny na błędy etap zarządzania wieloma przerwami. ^[2]

Przetestuj wszystko po instalacji, zanim umieścisz linki w środowisku produkcyjnym. Zanieczyszczenia i błędy polaryzacji są znacznie łatwiejsze do naprawienia, gdy stojaki nie są pod napięciem, a zespół operacyjny nie oddycha Ci po karku.

Odpowiednie dobranie komponentów

Nie wszystkie złącza MTP/MPO są sobie równe. Standardowe złącze MPO (zgodnie z IEC 61754-7) jest dostępne od lat 90. XX wieku. Wersja MTP-US Conec, będąca znakiem towarowym firmy US Conec, zawiera kilka ulepszeń istotnych dla nowoczesnościokablowanie światłowodowe o-dużej gęstości:

Konstrukcja z pływającą skuwkąpoprawia wyrównanie kontaktu fizycznego, szczególnie ważne w przypadku dodania większej liczby włókien

Zaciski metalowe(w porównaniu z tworzywem sztucznym na ogólnym MPO) zmniejszają pękanie sworzni podczas powtarzających się cykli łączenia

Większe tolerancje produkcyjnezapewniają niższą i bardziej stałą tłumienność wtrąceniową-typowe specyfikacje to 0,15-0,35 dB dla niskostratnego MTP w porównaniu z. 0.25-0.50 dB dla standardowego MPO

MTP i MPO są fizycznie kompatybilne-można bez problemu połączyć złącze MTP z ogólnym MPO. Jednak w przypadku infrastruktury krytycznej różnica w wydajności uzasadnia wyższą cenę.

Podczas pozyskiwaniazłącza światłowodowei zespoły, poszukaj dostawców, którzy dostarczają indywidualne raporty z testów dla każdego kabla. Ogólne twierdzenia „spełnia specyfikację” są mniej przydatne niż rzeczywiste zmierzone wartości. Chcesz zobaczyć dane dotyczące tłumienności wtrąceniowej pokazujące, które konkretne włókna trafiają w które numery,-w ten sposób wychwytujesz problemy, zanim dotrą one do miejsca instalacji.

Praktyki instalacyjne zapobiegające wywołaniom zwrotnym

Kilka szczegółów instalacji ma nieproporcjonalne znaczenie:

Czystość jest wszystkim.Cząsteczka pyłu o wielkości 1-mikrona na tulejce LC z pojedynczym włóknem wpływa na jedno połączenie. Ta sama cząstka na tulejce MTP-24 może jednocześnie degradować wiele rdzeni światłowodowych. Zawsze sprawdzaj powierzchnie końcowe za pomocą lunety światłowodowej (minimalne powiększenie 200x) i czyść je odpowiednimi narzędziami przed każdym połączeniem. Kilka dodatkowych minut na połączenie pozwala zaoszczędzić wiele godzin na późniejszym rozwiązywaniu problemów.

Przestrzegaj promienia zgięcia.Zasada 10x-zewnętrznej-średnicy dotyczy zarówno kabli LC, jak i MTP/MPO. Ciaśniejsze zagięcia zwiększają tłumienie wtrąceniowe i mogą powodować mikropęknięcia, które pojawiają się jako sporadyczne awarie kilka miesięcy po instalacji. Użyj odpowiedniego-pionowego zarządzania kablami i poziomych prowadnic-, które zachowują promień na całej trasie.

Dopasuj poprawnie płeć.Złącza MTP/MPO są dostępne w konfiguracji męskiej (z kołkami prowadzącymi) i żeńskiej (z otworami). Porty sprzętu są zawsze męskie, więc kable łączące się ze sprzętem wymagają żeńskich końcówek. W przypadku połączeń typu trunk-do-typu trunk stosuje się zazwyczaj złącze męskie-do-męskiego z adapterem żeńskim-do-żeńskim. Narzucanie niedopasowanych płci powoduje uszkodzenie pinów prowadzących-i wymiana uszkodzonych złączy w-zespołach z fabrycznie zakończonymi końcówkami jest kosztowna.

Zakryj wszystko.Osłony przeciwpyłowe istnieją nie bez powodu. Każde złącze, które nie jest aktywnie używane, powinno być zakryte. To prosty nawyk, który zapobiega najczęstszemu źródłu problemów z połączeniem.

Co więc właściwie powinieneś zrobić?

Zamiast oferować ogólny wniosek „to zależy”, oto praktyczne ramy decyzyjne oparte na parametrach, które faktycznie wpływają na wybór.

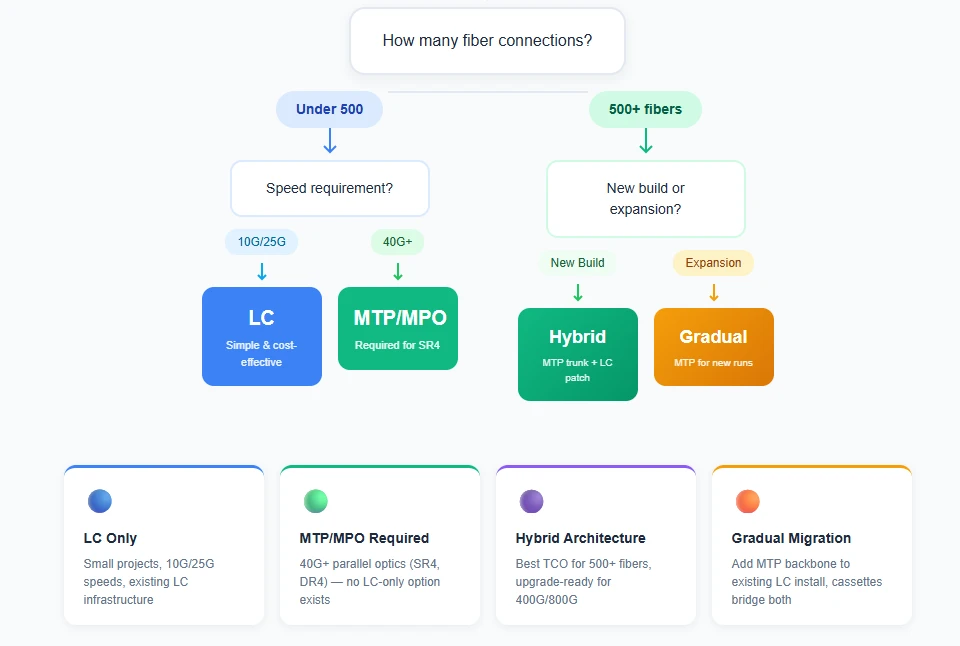

Rysunek 5: Ramy decyzyjne - dopasuj parametry projektu do odpowiedniego podejścia do okablowania.

Schemat blokowy przedstawia kluczowe punkty decyzyjne, ale kryje się za nim logika: liczba połączeń wyznacza linię bazową (przekroczenie całkowitego kosztu posiadania ma miejsce w przypadku około 400–500 włókien), wymagania dotyczące prędkości mogą zastąpić tę linię bazową (optyka równoległa 40G+ wymaga protokołu MTP/MPO niezależnie od skali), a typ projektu wpływa na strategię wdrażania (nowe kompilacje można optymalizować od zera; rozszerzenia wymagają zgodności wstecznej).

Właściwa odpowiedź zależy od konkretnej-liczby połączeń, wymagań dotyczących szybkości, ograniczeń miejsca w szafie i kosztów pracy. Przeprowadź własną analizę całkowitego kosztu posiadania na podstawie prawdziwych kwotowań. Wskazówki dotyczące specyfikacji podzespołów i zespołów niestandardowych można znaleźć na stronieskontaktuj się z profesjonalnym zespołem EVOLUXaby pomóc w dopasowaniu produktów do konkretnych wymagań wdrożeniowych.

Ostatnia myśl:Infrastruktura okablowania ma zazwyczaj żywotność 10-15 lat. Decyzje technologiczne, które podejmiesz dzisiaj, będą wspierać sprzęt, który jeszcze nie istnieje. Stwórz większą pojemność, niż myślisz, że potrzebujesz — koszt przyrostowy większej liczby włókien jest teraz znacznie niższy niż koszt późniejszej wymiany okablowania.

Referencje

[1] TIA-568.3-D, Standard okablowania i komponentów światłowodowych. Stowarzyszenie Przemysłu Telekomunikacyjnego, 2016.

[2] Fluke Networks, „Wielowłóknowe złącza wtykowe (MPO)”, dokumentacja techniczna. https://www.flukenetworks.com/expertise/learn-about/multi-złącza światłowodowe-push-mpo-

Uwaga dotycząca danych:Dane dotyczące kosztów podane w tym artykule są szacunkami opartymi na warunkach rynkowych w USA i typowych zakresach projektów. Rzeczywiste koszty różnią się w zależności od regionu, dostawcy i specyfiki projektu. Specyfikacje strat wtrąceniowych i strat odbiciowych reprezentują typowe dane producenta; zawsze sprawdzaj aktualne arkusze danych przed ostatecznym projektem. Tabela porównawcza kosztów przedstawia reprezentatywne scenariusze.-Twoja konkretna sytuacja może się różnić w zależności od lokalnych stawek robocizny, kosztów obiektu i cen dostawcy.
