Kabel rozdzielający MPO umożliwia rozproszenie pojedynczego złącza wielowłóknowego o dużej-gęstości- na kilka oddzielnych złączy, najczęściej LC duplex, dzięki czemu równoległe łącze szkieletowe może zasilać poszczególne transceivery, porty panelowe lub sprzęt dupleksowy. Jest to jeden z najpopularniejszych sposobów podłączenia portu równoległego 40G, 100G lub 400G do urządzeń o niższej-szybkości lub umieszczenia łącza MPO na sprzęcie dupleksowym w tej samej szafie.
Najtrudniejszą częścią nie jest definicja. Dopasowuje liczbę włókien, polaryzację, płeć, tryb światłowodu i mapowanie przerwań do reszty kanału. Kabel może idealnie pasować i nadal nie przepuszczać światła, jeśli polaryzacja lub pinowanie są nieprawidłowe. Ten przewodnik ma na celu pomóc w wyborze i zamówieniu: jakie są typy, jak odczytać polaryzację i płeć, jakie konfiguracje przypisują do jakich transiwerów i co dokładnie należy sprawdzić przed złożeniem zamówienia.

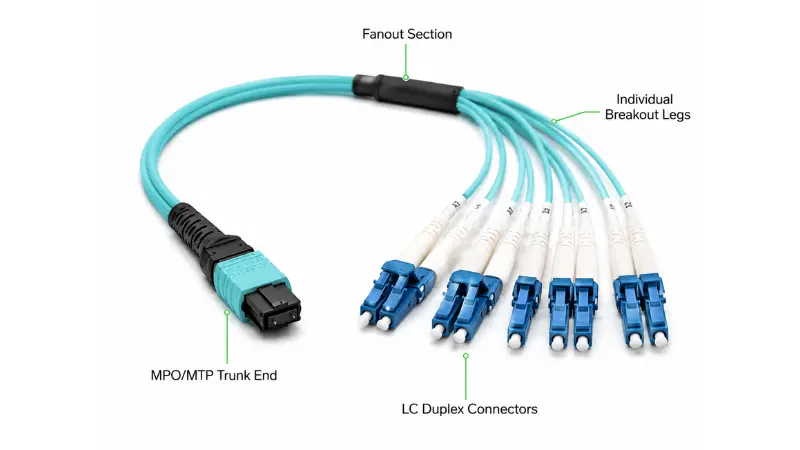

Co to jest kabel rozłączający MPO?
Kabel rozłączający MPO, zwany także wiązką MPO lub wiązką MTP/MPO, to fabrycznie-zakończony zespół z jednymZłącze MPOpo stronie magistrali i wiele pojedynczych złączy po-zejściu wachlarzowym. Koniec MPO przenosi 8, 12, 16 lub 24 włókien w jednej tulei. Koniec rozdzielający dzieli te włókna na oddzielne nogi, zwykle pary dupleksowe LC, chociaż istnieją wersje SC i FC dla starszego lub specjalistycznego sprzętu.
Klasycznym przykładem jest kabel rozdzielający MPO do LC: jedno złącze MPO zakończone czterema, sześcioma lub dwunastoma parami dupleksu LC, w zależności od liczby włókien. To właśnie fizycznie zamienia port równoległy w indywidualne łącza dupleksowe.

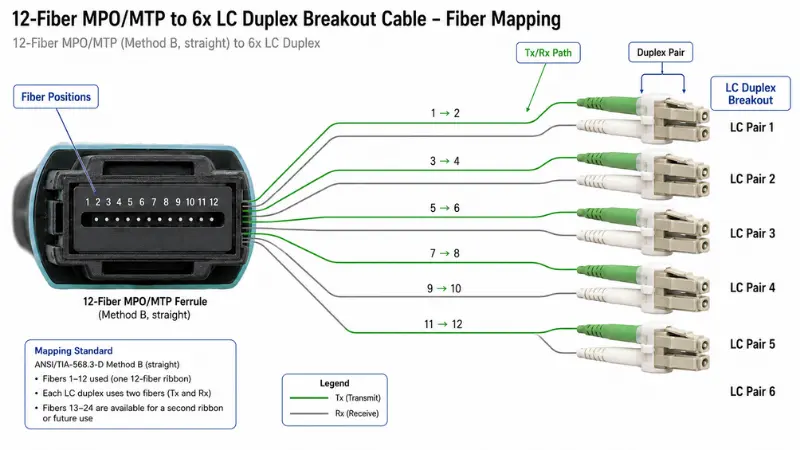

Jak działa kabel rozłączający MPO?
Zespół odwzorowuje położenie każdego włókna wewnątrz tulejki wielowłóknowej- na określoną odnogę po stronie wyłamania. Mapowanie zależy od liczby włókien i polaryzacji i musi być zgodne z optyką na obu końcach kanału.
Strona bagażnika MPO/MTP
To jest koniec-dużej gęstości. W przypadku podziału centrum danych najpopularniejsze są złącza 8- i 12-włóknowe, przy czym 16- i 24-włóknowe są używane do optyki o wyższych pasach i bardzo gęstego łączenia. W arkuszach danych zobaczysz zarówno „MPO”, jak i „MTP”. MPO to ogólny interfejs zdefiniowany wIEC 61754-7 firmy US Conec i innych producentów, podczas gdy MTP jest zarejestrowanym-znakiem towarowym firmy Conec w USA,-wysoce wydajną wersją tego samego złącza, zbudowaną z pływających tulejek i węższych-tolerancji styków prowadzących, co zapewnia mniejsze straty. Są w pełni kompatybilne, więc praktycznym pytaniem nie jest odznaka, ale określona płeć, polaryzacja i klasa. Jeśli terminologia nadal Cię niepokoi, nasz podziałrzeczywiste różnice pomiędzy MPO i MTPopisuje to prostym językiem.
Strona ucieczki (Fanout).
Dupleks LC dominuje na końcu rozdzielającym, ponieważ LC jest standardowym interfejsem dupleksowym w większości przełączników, serwerów i transceiverów. Liczba włókien określa, ile nóg dupleksowych otrzymasz:
| Liczba włókien MPO | Typowe rozstanie | Gdzie to pasuje |
|---|---|---|
| 8 włókien | 4 x LC duplex | 4 łącza dupleksowe, pełne wykorzystanie włókien (bez włókien nieaktywnych) |
| 12 włókien | 6 x LC duplex lub 4 pary aktywne z 4 włóknami biernymi w niektórych łączach SR4 | Okablowanie strukturalne i rozgałęźnik 40G/100G SR4 |
| 16 włókien | 8 x LC duplex | Optyka 8-torowa, taka jak 400G-SR8 |
| 24 włókna | 12 x LC duplex | Pola łat-o dużej gęstości (wymagają jasnego oznakowania) |
Ścieżka polaryzacji Tx/Rx
Każde łącze dupleksowe musi nadawać po jednej stronie i odbierać po drugiej. W systemie równoległym kabel rozdzielający, magistrala, adaptery i kable krosowe uczestniczą w tej ścieżce. Cofnij jeden element o jeden element, a złącza nadal będą prawidłowo osadzone, ale ścieżka optyczna zostanie przerwana. Właśnie dlatego typ A, typ B i typ C nigdy nie są zamienne i dlatego o polaryzacji decyduje się-na poziomie kanału, a nie na-kablu. Rozwijamy to poniżej.
Rodzaje kabli rozłączających MPO
„Kabel rozdzielający MPO” to rodzina, a nie pojedyncza część. Dwa kable, które wyglądają identycznie, mogą zachowywać się zupełnie inaczej. Praktycznym sposobem określenia jednego jest przejście przez następujące osie:

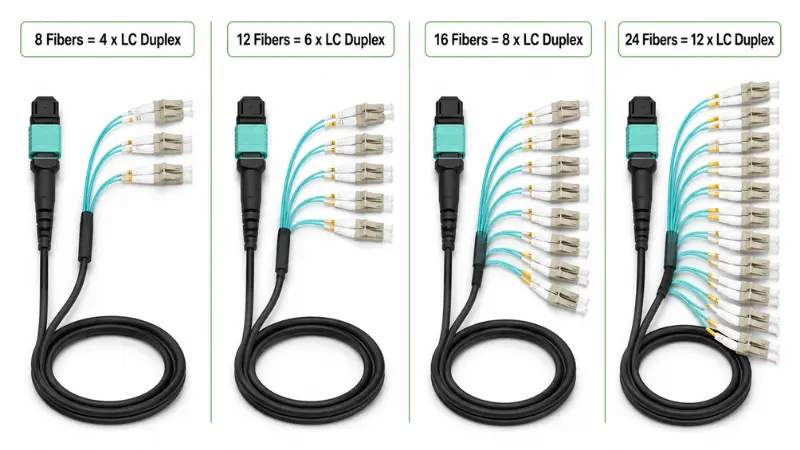

- Według liczby włókien:8, 12, 16 lub 24 włókien. To pierwsza decyzja, która wynika bezpośrednio z ilości potrzebnych łączy duplex.
- Przez złącze rozłączające:Dupleks LC w standardzie; SC i FC pojawiają się w starszej telekomunikacji i oprzyrządowaniu.
- Według trybu światłowodowego:tryb wielomodowy (OM3, OM4, OM5) na krótki zasięg lub tryb jedno-(OS2) na większe odległości. Widziećjednomodowy-w porównaniu ze światłowodem wielomodowymjeśli nie masz pewności, do czego odsyła łącze.
- Według polaryzacji:Typ A, Typ B lub Typ C, dopasowany do kanału.
- Według płci MPO:przypięty (mężczyzna) lub odpięty (kobieta).
- Według polskiego złącza:UPC lub APC. Jednomodowy-MPO to prawie zawsze APC; tryb wielomodowy to zazwyczaj płaski komputer PC.
- Według kurtki i konstrukcji:PVC, LSZH, pion lub nadsufitka; okrągłe rozłożenie pojedynczej-marynarki w porównaniu z nogawkami z pojedynczą kurtką; standardowy lub pancerny.
- Według stopnia straty:złącza standardowe-lub o niskiej-stracie, co ma znaczenie, gdy budżet mocy jest napięty.
Z perspektywy dostawcy: rozpocznij specyfikację od arkusza danych transiwera i panelu, w którym się znajduje, a nie od katalogu kabli. Prawie każda zła kolejność, jaką widzimy, wynika z wybrania najpierw numeru części i odwrotnego-dopasowania do niego kanału.

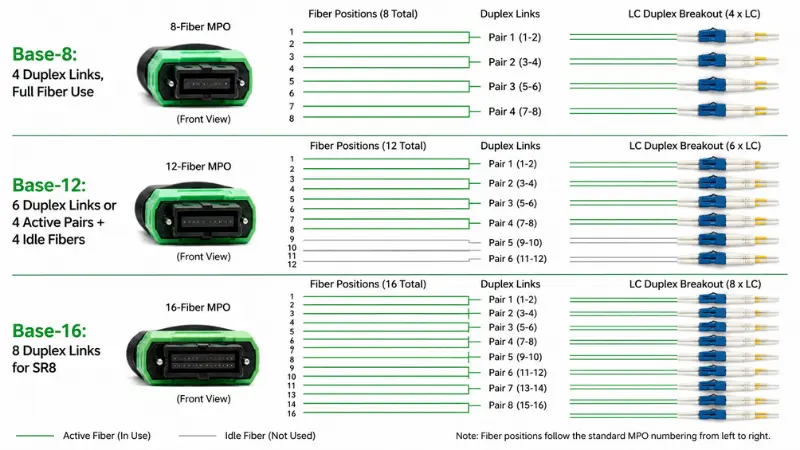

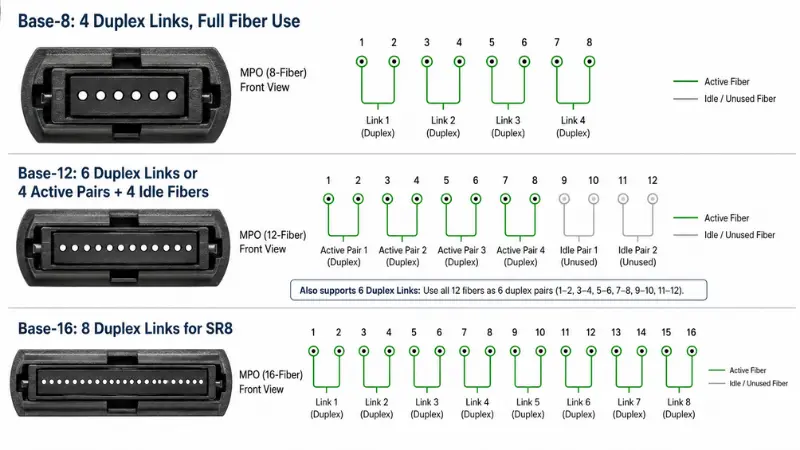

Baza-8 kontra Baza-12 kontra Baza-16
Jest to pytanie drugiego-poziomu, na które sama liczba włókien nie daje odpowiedzi, i to właśnie w nim wiele „zabezpieczeń-na przyszłość” kończy się niepowodzeniem. Liczba „podstawowa” to przyrost światłowodu, wokół którego zbudowane jest okablowanie.
| System | Zastosowanie światłowodu w optyce równoległej | Najlepiej dopasowane do |
|---|---|---|
| Baza-8 | 100% wykorzystania optyki 4-torowej (8 włókien=4 duplex) | 40G-SR4, 100G-SR4, 400G-Przełamanie DR4 bez nieaktywnych włókien |
| Baza-12 | W przypadku SR4 w 12-włóknowym MPO tylko 8 z 12 włókien przenosi ruch | Starsze instalacje i natywne łącza 12-włóknowe typu duplex (6 x LC) |
| Baza-16 | 100% wykorzystania optyki 8-torowej (16 włókien=8 dupleks) | 400G-SR8 i ścieżka migracji w kierunku 800G |
Punkt, który często jest pomijany: 12-włóknowy MPO używany w kanale SR4 40G lub 100G pozostawia cztery włókna ciemne. Nie jest to wada, ale oznacza, że przerwa w standardzie Base-8 jest zazwyczaj czystszym i bardziej ekonomicznym wyborem w przypadku ucieczki czteropasmowej, podczas gdy przerwa w standardzie Base-12 ma sens, gdy łącze rzeczywiście obsługuje sześć łączy dupleksowych. Stawki Ethernet i liczba pasów za tym wszystkim są określone przezGrupa robocza IEEE 802.3(optyka równoległa 40G/100G w 802.3ba, 200G/400G w 802.3bs).
Polaryzacja typu A, typu B i typu C
Polaryzacja jest najczęstszą przyczyną niedziałania świeżo zainstalowanego łącza MPO. Trzy klasyczne metody różnią się sposobem okablowania magistrali i tym, które kable krosowe uzupełniają ścieżkę.
| Metoda | Typ bagażnika | Adapter matrycy | Patchcordy dwustronne | Notatki |
|---|---|---|---|---|
| Metoda A | Typ A,-prosto | Klawisz-w górę do klawisza-w dół | A-do-B na jednym końcu, A-do-A na drugim | Elastyczny, ale wymaga dwóch-typów kabla krosowego |
| Metoda B | Typ B, odwrócony | Klucz-do klucza-w górę | A-do-B na obu końcach | Pojedynczy kabel-; szeroko stosowany w optyce równoległej |
| Metoda C | Typ C, para-odwrócona wiązka | Klawisz-w górę do klawisza-w dół | A-do-B na obu końcach | Klapki obsługiwane w bagażniku; wspólne dla starszych modeli dupleksowych |
Jak wybrać w praktyce: wybrać jedną metodę dla całej instalacji i zachować spójność od początku do końca. W przypadku rozdzielania-optyki równoległej najpopularniejsza jest metoda B, ponieważ wykorzystuje ona jeden typ kabla połączeniowego i pozwala uniknąć przypadkowego parowania transmisji-do-transmisji. TheNorma ANSI/TIA-568.3-Eformalizuje metody A, B i C, a od wersji z 2022 r. dodaje dwie „uniwersalne” metody (U1 i U2), które umożliwiają użycie tych samych modułów i przewodów na obu końcach łącza kablowego typu-B. Jeśli Twój projekt opiera się na kasetach, postępuj zgodnie ze schematem polaryzacji określonym przez system kaset, a nie ze schematami mieszania. Informacje na temat tego, gdzie łączność macierzy jest przeciwstawna dupleksowi, można znaleźć w naszym przewodnikuLC kontra MTP/MPO w okablowaniu-o dużej gęstości.

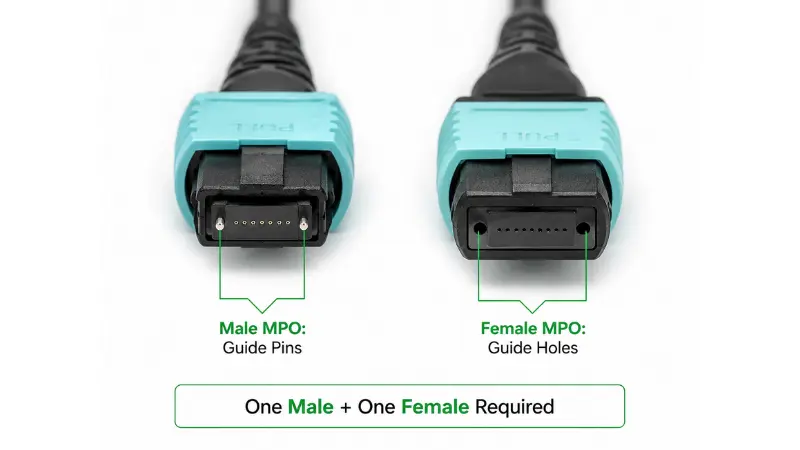

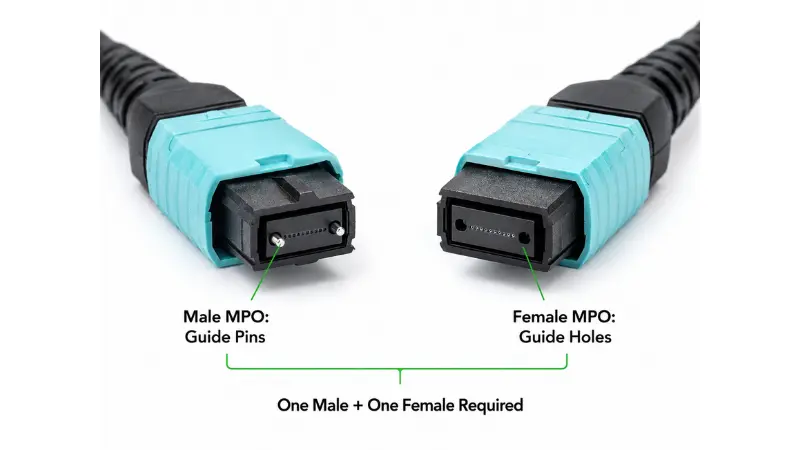

MPO mężczyzna kontra kobieta: jak wybrać?
Płeć MPO dotyczy kołków prowadzących w tulejce. Złącze kołkowe (męskie) ma dwa metalowe styki; nieprzypięte (żeńskie) złącze ma pasujące otwory. Zasada jest absolutna: każda para musi być przypięta i jedna odpięta. Dwa złącza kołkowe fizycznie kolidują ze sobą i mogą zmiażdżyć styki lub wyszczerbić tuleję; dwa nieprzypięte złącza nie mają nic, co mogłoby je wyrównać i nie będą prawidłowo osadzone.
W typowym rozmieszczeniu równoległe-optyczne porty nadawczo-odbiorcze są zwykle odpięte, więc odnoga MPO podłączana do transceivera jest zwykle przypięta. Z drugiej strony płeć zależy od adaptera, kasety lub bagażnika, z którym współpracuje. Zawsze potwierdzaj płeć portu transiwera zgodnie z arkuszem danych i sprawdzaj płeć przedstawioną przez twójAdaptery MPO/MTPzanim ustalisz płeć kabla. Ten jeden parametr zapobiega zarówno martwym linkom, jak i uszkodzeniom fizycznym.

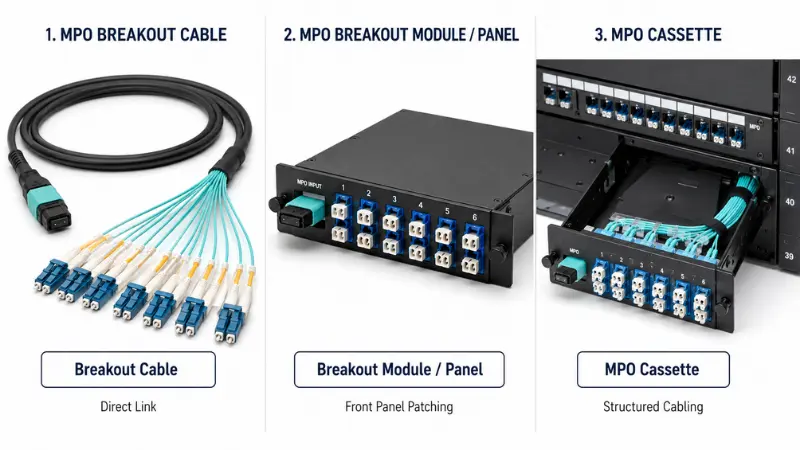

Kabel rozłączający MPO vs moduł vs kaseta
Te trzy są ze sobą powiązane, ale rozwiązują różne problemy. Wybór sprowadza się do tego, jak uporządkowane i łatwe w utrzymaniu musi być łącze.
| Opcja | Co to jest? | Najlepsze dla | Główna zaleta |
|---|---|---|---|
| Kabel rozłączający | Jedno wachlowanie MPO/MTP bezpośrednio do nóg LC, SC lub FC | Te same-połączenia ze sprzętem stojakowym, szybkie wdrożenie | Prosty,-oszczędzający miejsce, z najmniejszą liczbą punktów połączeń |
| Moduł/panel breakout | Moduł pobierający wejście MPO i prezentujący porty LC/SC z przodu | Łącza-między regałami i uporządkowane pola poprawek | Łatanie-panelu przedniego, etykietowanie, łatwiejsza konserwacja |
| Kaseta MPO | Modułowa kaseta wewnątrz panelu krosowego przekształcająca łącza MPO w tryb duplex | Strukturalne, skalowalne okablowanie | Czyste ruchy, dodawanie i zmiany |
Użyj luźnego rozwinięcia, gdy trasa jest krótka, a połączenie jest bezpośrednie. Gdy łącze przejdzie przez stojaki lub będzie ulegać częstym zmianom, anKaseta MPOlub panelu zwykle zwraca się w postaci łatwiejszego rozwiązywania problemów i etykietowania.
Typowe zastosowania

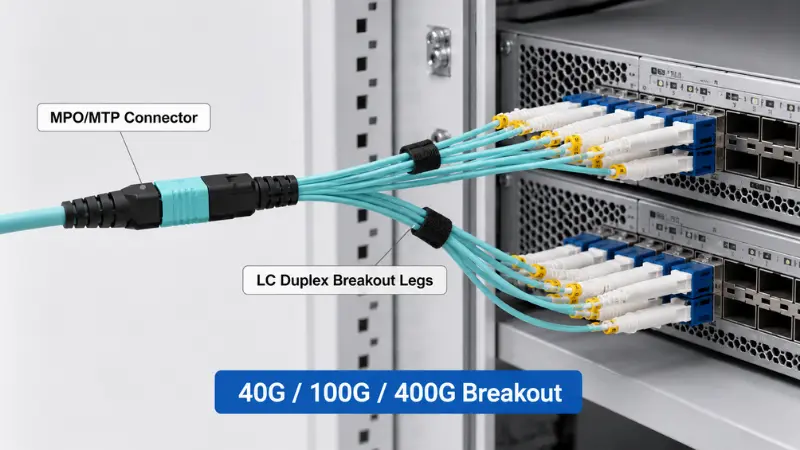

Przełamanie 40G do 4x10G
Port 40G QSFP+ SR4 obsługuje cztery linie 10G w ośmiu włóknach. Gdy przełącznik i optyka obsługują tryb rozdzielania, zespół MPO-na-LC dzieli go na cztery niezależne łącza dupleksowe 10G-SR. Jest to jeden z najczęstszych powodów, dla których ludzie kupują kable typu breakout.
Przerwa od 100G do 4x25G
Port 100G QSFP28 SR4 działa w ten sam sposób, dzieląc się na cztery łącza 25G w ośmiu włóknach. Wybór odpowiedniego trybu i klasy ma tutaj znaczenie, ponieważ budżet na-pas jest mniejszy; nasz opis przejściajak wybrać okablowanie 100Gwchodzi w grę-kompromisów.
400G: Gdzie przerwa ma zastosowanie i nie ma zastosowania
W przypadku 400G założenie „przełom MPO we wszystkim” zawodzi. Zależy to całkowicie od interfejsu transceivera:
- 400G-DR4wykorzystuje 8 włókien-jednomodowych (cztery linie 100G) i zapewnia czyste rozdzielanie do 4 x 100G przy MPO Base-8.
- 400G-SR8wykorzystuje 16 włókien wielomodowych (osiem linii 50G) w MPO Base-16 i może rozdzielać się do 8 x 50G lub 2 x 200G.
- 400G-FR4 i LR4to dupleksowe interfejsy jednomodowe-wykorzystujące multipleksowanie długości fal w pojedynczej parze LC. Nie używają włókien równoległych, więc kabel typu breakout MPO w ogóle nie ma zastosowania.
Dlatego zanim wybierzesz jakikolwiek breakout 400G, przeczytaj najpierw specyfikację modułu optycznego. Współczynnik kształtu (QSFP-DD, OSFP) nie informuje o mapie włókien; typ interfejsu tak.
Gdzie pojawiają się te kable?
Typowe domy dla zespołów rozdzielczych MPO obejmują kręgosłup-liście, przełączniki-na-łącza serwerowe, sieci pamięci masowej, pola-połączeń krzyżowych, pomieszczenia telekomunikacyjne, szkielety kampusów i gęste panele krosowe.
Typowe przykłady konfiguracji
Oto konfiguracje, które faktycznie zamawia większość projektów, wraz z produktami pasującymi do każdej z nich:
| Konfiguracja | Powszechne zastosowanie | Notatki |
|---|---|---|
| 8-włóknowy MTP do 4x LC duplex | Przebicie 40G/100G SR4 | Base-8, pełne wykorzystanie włókien, brak luźnych pasm |
| 12-włóknowy MPO do 6x LC duplex | Okablowanie strukturalne i magistrale duplex | W przypadku łączy SR4 4 z 12 włókien może pozostać ciemne |
| 24-włóknowa uprząż MTP do FC/APC | Patchowanie-w jednym-trybie o dużej gęstości | Potwierdź polerowanie APC i przejrzysty schemat etykiet na nogach |
Kiedy nie używać kabla rozłączającego MPO?
Luźny fanout jest niewłaściwym narzędziem, gdy:
- Łącze biegnie pomiędzy stojakami lub pomieszczeniami i będzie regularnie śledzić ruchy, dodania i zmiany. Bagażnik plus kaseta lub panel jest czystszy i łatwiejszy w utrzymaniu.
- Potrzebujesz łatek-na panelu przednim i trwałych etykiet dla personelu operacyjnego.
- Port nie obsługuje trybu przerwania lub interfejs jest typu dupleksowego, np. 400G-FR4, który nie ma równoległych włókien do przerwania.
- Projekt łączyłby tryb jedno-i tryb wielomodowy w jednym kanale, co jest niedozwolone.
- Budżet mocy jest już napięty i dodatkowy zestaw par złączy pochłonąłby margines.
Kluczowe dane techniczne do potwierdzenia przed złożeniem zamówienia
Większość błędów w terenie wynika z nieprawidłowego działania jednego z nich. Sprawdź każdy z kanałów, a nie sam kabel.
- Liczba włókien.Wyprowadź go na podstawie liczby potrzebnych łączy dupleksowych: cztery łącza do 8-włókna, sześć do 12-włókna, dwanaście do 24-włókna. „Na wszelki wypadek” przeciwstawiaj się nadmiernemu zagęszczeniu zakupów.
- Biegunowość.Zablokuj typ A, B lub C na całej ścieżce: transceivery, linie miejskie, kasety i kable krosowe.
- Typ i płeć złącza.MPO lub MTP; przypięty lub odpięty każdy koniec; kluczowa orientacja; LC/SC/FC po stronie przełamania; UPC lub APC.
- Tryb światłowodowy.Dopasuj optykę. OM3/OM4 dla krótkiego zasięgu wielomodowego, pojedynczy-tryb OS2 dla odległości. Jeśli ważysz oceny, nasze notatki ntTryb wielomodowy od OM1 do OM5ustalić granice zasięgu.
- Kurtka i konstrukcja.PVC, LSZH, pion lub nadsufitka w zależności od środowiska, a także średnica, promień zgięcia i to, czy nogi wymagają indywidualnego płaszcza lub pancerza.
- Długość przerwania i oznakowanie.Długość złącza-do-musi odpowiadać stojakowi; zbyt krótki zawęża trasę, zbyt długi ją zaśmieca. Każda odnoga powinna być oznaczona etykietą na mapie portu.
- Tłumienie wtrąceniowe i raport z testu.W przypadku-szybkich łączy złącza-o niskich stratach chronią budżet. Nasz objaśnienie natłumienie wtrąceniowe w kablach krosowych światłowodowychpokazuje, dlaczego kilka dziesiątych dB ma znaczenie, gdy kilka par złączy znajduje się w stosie.
Lista kontrolna zapytania ofertowego dla niestandardowych kabli rozłączających MPO
Gdy wysyłasz zapytanie o wycenę, dołączenie tej listy na początku powoduje usunięcie większości--z powrotem i zapobiega przeróbkom:
W przypadku zamówień projektowych poproś dostawcę o oznaczenie każdej nogi zgodnie z układem stojaka oraz o potwierdzenie pinowania i polaryzacji za pomocą schematu okablowania przed rozpoczęciem produkcji. Możeszwyślij nam dane swojego linkui zwrócimy konfigurację zgodnie z tą listą kontrolną.
Co powinien zawierać raport z testu?
Znaczący raport z testów fabrycznych zespołu odłączającego powinien obejmować co najmniej:
- Tłumienie wtrąceniowe na złącze lub na włókno, w stosunku do zamówionej klasy
- Straty na powrocie, szczególnie w przypadku zespołów APC i-jednomodowych
- Weryfikacja polaryzacji lub mapa przewodów potwierdzająca ścieżkę Tx/Rx
- Wyniki kontroli-czopu końcowego (powszechnym odniesieniem są kryteria akceptacji IEC 61300-3-35)
- Typ włókna, typ złącza i połysk
- Długość zespołu i numer seryjny w celu identyfikowalności
Lista kontrolna wyboru w 5 krokach
- Krok 1 - Zdefiniuj łącze.40G do 4x10G, 100G do 4x25G, podział panelu, przejście-na-serwer czy-połączenie krzyżowe? Zapisz liczbę łączy dupleksowych.
- Krok 2 - Przeczytaj interfejs urządzenia.Sprawdź na podstawie arkusza danych, czy port obsługuje tryb przerwania i jakiej mapy włókien używa interfejs.
- Krok 3 - Ustaw liczbę włókien i bazę.Dopasuj Base-8/12/16 do liczby linii, aby nie splatać włókien ani nie przepłacać.
- Krok 4 - Popraw polaryzację i płeć.Wybierz metodę dla całego kanału i przypiętą/odpiętą płeć dla każdego końca.
- Krok 5 - Sfinalizuj szczegóły fizyczne.Tryb włókna, polerowanie, płaszcz, długość całkowita i długość przerwania, etykietowanie i raport z testu.
Typowe błędy, których należy unikać?
- Traktuj wszystkie kable odspajające tak samo.Podobny wygląd kryje inną polaryzację, liczbę, przypinanie i mapowanie. Za każdym razem czytaj specyfikację części.
- Pozostawienie polaryzacji do dnia instalacji.Naprawienie tego później może oznaczać wymianę przewodów, adapterów lub całych kabli. Zaprojektuj go przed złożeniem zamówienia.
- Połączenie UPC z APC.Mają one różną geometrię-powierzchni końcowej i nigdy nie powinny być łączone; nasza uwaga dotKońcówki komputerów PC, UPC i APC-wyjaśnia, dlaczego ich mieszanie pogarsza lub uszkadza łącze.
- Niezgodny tryb światłowodu.Tryb jedno-i tryb wielomodowy nie są zamienne; dopasuj kabel do optyki i odległości.
- Pomijam czyszczenie i kontrolę.Jedna zanieczyszczona tulejka MPO zanieczyszcza kilka kanałów jednocześnie. Postępuj zgodnie z właściwymi wskazówkamiczyszczenie i kontrola złączy światłowodowychprzed każdym łączeniem, szczególnie w przypadku-szybkich łączy.
Często zadawane pytania
Jaka jest różnica między MPO a MTP?
MPO to ogólny standard-złączy wielowłóknowych. MTP to zastrzeżona przez firmę US Conec,-precyzyjna wersja złącza MPO. Można je łączyć, więc potwierdź płeć, polaryzację i klasę, zamiast martwić się imieniem.
Co to jest kabel rozdzielający MPO do LC?
Jest to zestaw z jednym złączem MPO/MTP po stronie magistrali i kilkoma złączami LC po drugiej, służący do podziału kanału równoległego na osobne łącza dupleksowe, takie jak 4 x 10G lub 4 x 25G.
Jaka jest różnica między kablem typu breakout a kablem trunkingowym MPO?
Kabel magistralny ma złącza MPO/MTP na obu końcach i jest przeznaczony do przejścia na tryb dupleksowy poprzez kasetę lub moduł. Kabel typu breakout przekształca się bezpośrednio w pojedyncze złącza, bez potrzeby stosowania panelu.
Co to jest kabel typu breakout MPO typu B?
Typ B oznacza odwróconą polaryzację (klucz-do klawisza-w górę). Jest szeroko stosowany w optyce równoległej, ponieważ pozwala na użycie pojedynczego kabla krosowego-i zmniejsza ryzyko błędów transmisji-do-transmisji.
Czy kable typu breakout MPO wymagają złączy męskich czy żeńskich?
Każda para par musi być przypięta (samiec) i jedna nieprzypięta (samica). Właściwa płeć kabla zależy od portu transiwera i adaptera lub kasety, z którą współpracuje, dlatego przed złożeniem zamówienia sprawdź oba.
Co to jest przełamanie MPO Base-8 vs Base-12?
Base-8 wykorzystuje osiem-przyrostów włókien i w pełni wykorzystuje włókna w cztero-liniowej optyce. Baza-12 wykorzystuje dwanaście i może pozostawić cztery włókna ciemne na łączu SR4. Base-8 jest zwykle czystszy w przypadku ucieczki z czterema pasami; Base-12 pasuje do natywnych łączy sześciodupleksowych.
Czy kable typu breakout MPO obsługują 400G?
Mogą być częścią systemów 400G, takich jak DR4 (8 włókien) i SR8 (16 włókien), ale interfejsy dupleksowe, takie jak FR4 i LR4, nie wykorzystują włókien równoległych i nie można ich złamać. Najpierw sprawdź specyfikację modułu optycznego.
Jakie informacje podać w celu wyceny?
Szybkość transmisji danych, typ transceivera, tryb światłowodu, liczba włókien i baza, typ złącza i połysk, płeć MPO, metoda polaryzacji, długość całkowita i przerwa, parametry płaszcza i potrzebny raport z testu.
Kluczowe dania na wynos
Kabel rozdzielający MPO to najbardziej bezpośredni sposób na przekształcenie portu równoległego w pojedyncze łącza dupleksowe, ale złącze jest najłatwiejszą częścią. Łącze działa lub nie w zależności od liczby włókien, typu bazy, polaryzacji, płci, trybu światłowodu i mapy przerwań, z których wszystkie muszą być zgodne w całym kanale. Zdecyduj się na projekt na poziomie kanału-, dopasuj konfigurację do rzeczywistego interfejsu transiwera i potwierdź polaryzację, podłączenie oraz raport z testów przed rozpoczęciem produkcji. W przypadku-połączeń między regałami lub często wymienianych łączy zważ kasetę lub panel w oparciu o luźny fanout. Po ustaleniu szybkości portu, liczby włókien, polaryzacji i płci dostawca może szybko wykonać prawidłowy montaż przy znacznie mniejszym ryzyku instalacji.
