Kasety MPO/MTP w okablowaniu centrum danych: typy, polaryzacja i przewodnik doboru

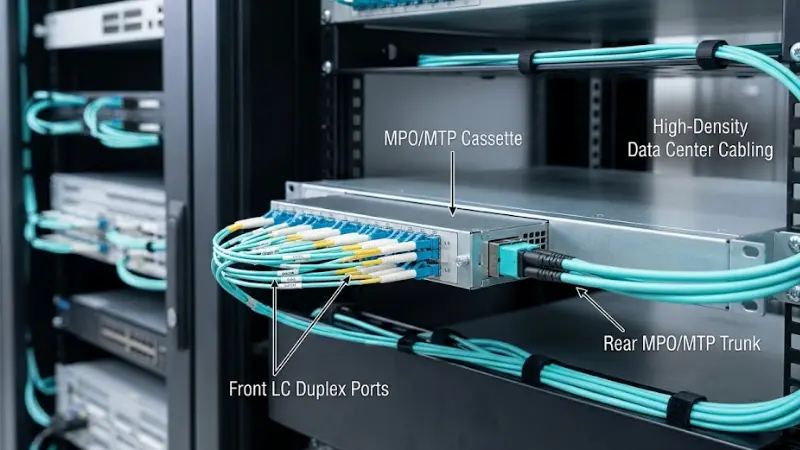

Struktury centrów danych stają się coraz gęstsze i szybsze. Gdy szafy się zapełniają, a łącza przesuwają się z 10G do 40G, 100G i dalej w kierunku 400G, uruchamianie indywidualnych zworek typu „punkt-do-punktu dupleksowego” przestaje skalować - ścieżki się zapełniają, oznakowanie ulega zniszczeniu, a każdy ruch lub dodanie staje się polowaniem na wiązkę luźnych przewodów. Jest to problem, do rozwiązania którego przeznaczona jest kaseta MPO/MTP.

Kaseta MPO/MTP pobiera łącze macierzowe o dużej-włóknie-i rozdziela je na znane porty LC lub SC, do których faktycznie podłączane są przełączniki i serwery. Dobrze wykonany, zapewnia-stosowanie poprawek o dużej gęstości, które można szybko zainstalować, przewidywalne w utrzymaniu i gotowe do migracji. W tym przewodniku wyjaśniono, czym są te moduły, jakie typy i konfiguracje zobaczysz, jak działa polaryzacja, gdzie pasują i jak wybrać jeden bez zamawiania niewłaściwej części. Jeśli nadal rozważasz złącza szeregowe i dupleks, nasz przeglądLC kontra MTP/MPO w projektach-o dużej gęstościjest przydatnym towarzyszem.

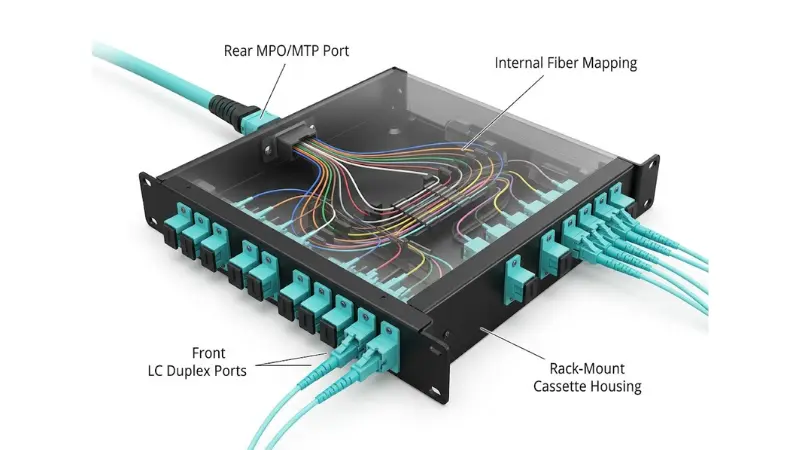

Co to jest kaseta MPO/MTP?

Kaseta MPO/MTP to wstępnie-zakończony moduł światłowodowy-możliwy do montażu w stojaku. Z tyłu znajduje się jeden lub więcej adapterów macierzy MPO/MTP - interfejs magistrali -, a z przodu znajduje się rząd adapterów LC (zwykle dupleksowych) lub SC do łączenia. Wewnątrz obudowy krótka wstążka lub rozszycie przyporządkowują każdą pozycję światłowodu w układzie do określonego portu z przodu-boku.

Istotą tego wewnętrznego mapowania jest to, że jest ono ustalane w fabryce i testowane przed wysyłką, więc związek między pozycjami tylnego układu a przednimi portami jest przewidywalny. Ta przewidywalność jest również powodem, dla którego polaryzację (omówioną poniżej) należy zaplanować jako system, a nie ustalać na miejscu. W typowym układzie tylny port MPO/MTP łączy łącze szkieletowe o dużej liczbie-włókna-, a przednie porty LC lub SC zapewniają sprzętowi przejrzysty, standardowy interfejs do podłączenia.

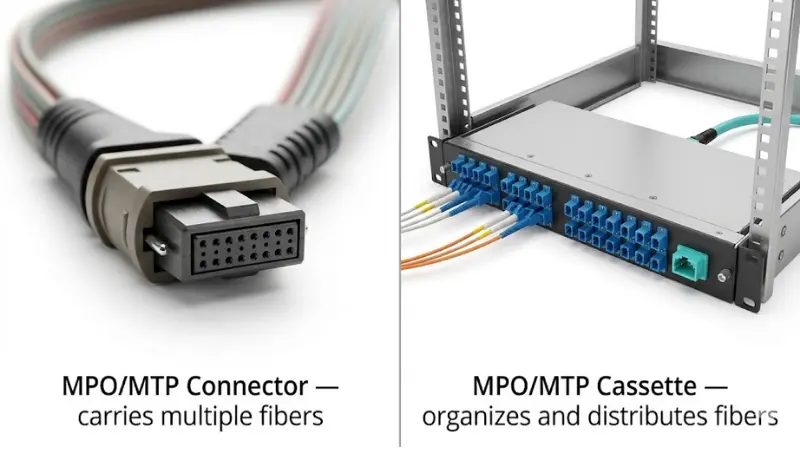

Złącze MPO/MTP a kaseta MPO/MTP

Te dwa terminy są używane luźno, ale nie są tym samym.

JakiśZłącze MPO(Multi-Fiber Push-On) to samo złącze: pojedynczy korpus mieszczący wiele włókien w precyzyjnej tulejce MT, z kołkami prowadzącymi, które definiują interfejs męski (z pinami) lub żeński (bez pinów). MTP to zarejestrowana wersja złącza MPO firmy US Conec o-wyższej tolerancji; zgodnie zCzęsto zadawane pytania dotyczące amerykańskiego Conecmarka MTP została zaprojektowana z myślą o ulepszonych parametrach optycznych i mechanicznych, zachowując jednocześnie-zgodność ze standardami MPO. Obydwa są zdefiniowane przez te same standardy kompatybilności - IEC 61754-7 i TIA-604-5 (FOCIS 5), jakpodsumowuje Fluke Networks- więc wszystkie złącza MTP są złączami MPO, ale nie każde MPO jest złączami MTP.

Kaseta to moduł w obudowie, który zawiera złącze, wewnętrzne prowadzenie włókien i przednie porty adaptera. Mówiąc prościej: złącze przenosi włókna, a kaseta organizuje je i rozprowadza wewnątrz panelu lub obudowy.

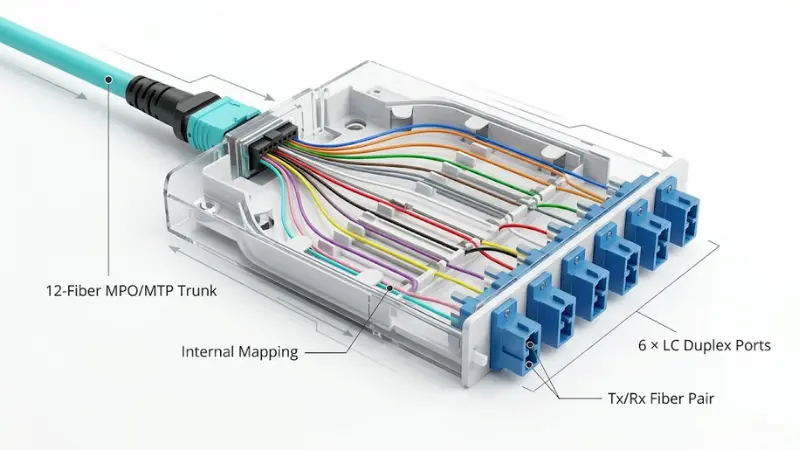

Jak działa kaseta MPO/MTP? Przykład 12 włókien?

Zwykła kaseta ma dwie strony: port MPO/MTP z tyłu dlaKabel trunkowy MPO/MTPoraz porty LC lub SC z przodu na kable krosowe.

Weź bagażnik MPO z 12-włóknami, umieszczony z tyłu. Każdy przedni port LC jest dupleksowy – dwa włókna, jeden nadawczy i jeden odbiorczy. Zatem dwanaście włókien jest mapowanych na sześć portów dupleksowych LC (dwanaście pozycji simpleksowych). Następnie technik używa standardowych zworek typu duplex LC, aby połączyć się z przełącznikami, serwerami lub innym panelem. Szkielet pozostaje kompaktowy jak pojedynczy korpus, a przód pozostaje elastyczny i łatwy do łatania. Jeśli koncepcja dupleksu jest nowa, zobacz różnicę pomiędzydupleks i simpleksznajomości.

Typowe typy kaset MPO/MTP

„Kaseta” to kategoria, a nie pojedyncza część. Zanim określisz jedną, zdecyduj, gdzie usiądziesz na każdej z tych osi:

• Interfejs przedni:MPO/MTP-do-LC (zdecydowanie najpopularniejsze w centrach danych) lub MPO/MTP-do-SC w niektórych środowiskach korporacyjnych, telekomunikacyjnych i starszych.
• Liczba włókien:Standardem są 8-włókna, 12 włókien i 24 włókna, przy czym 16 włókien pojawia się dla równoległych światłowodów 400G/800G. 8-kasety włókien w naturalny sposób łączą się z czterotorowymi równoległymi transiwerami, podczas gdy 12 włókien to koń pociągowy do podziału na sześć dupleksów LC. Wykorzystuje typową konstrukcję z 8 włóknamiZespoły 8-światłowodów MTP-do-LCpo stronie bagażnika.
• Tryb światłowodowy:tryb wielomodowy (OM3, OM4, OM5) w przypadku krótkich zasięgów w centrach danych lub tryb jedno-(OS2) w przypadku dłuższych przebiegów i planów działania z większą-prędkością. Kaseta, kabel połączeniowy i kable krosowe muszą korzystać z tego samego trybu.
• Typ polaryzacji:Typ A, B, C lub jeden z nowszych typów uniwersalnych -, który musi pasować do reszty kanału.
• Stopień straty-wstawiania:komponenty standardowe w porównaniu do komponentów o-niskich stratach (czasami nazywanych „elitarnymi”), co ma największe znaczenie, gdy budżet łącza jest napięty.

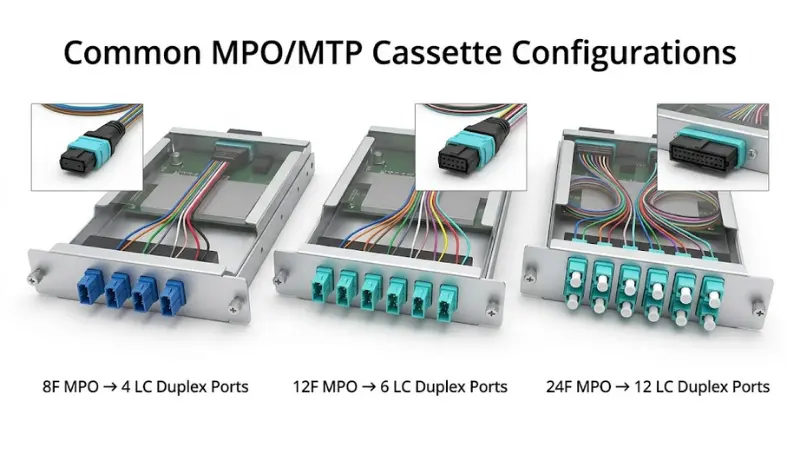

Typowe konfiguracje kaset MPO/MTP

Większość kaset-z prawdziwego świata dzieli się na kilka standardowych wybuchów. Dopasowanie z góry jednego do transiwera i liczby portów pozwala uniknąć niespodzianek podczas instalacji.

W przypadku betonowej konstrukcji wielomodowej a12-włóknowa kaseta OM4 MTPjest częstym punktem wyjścia dla pierwszej konfiguracji powyżej.

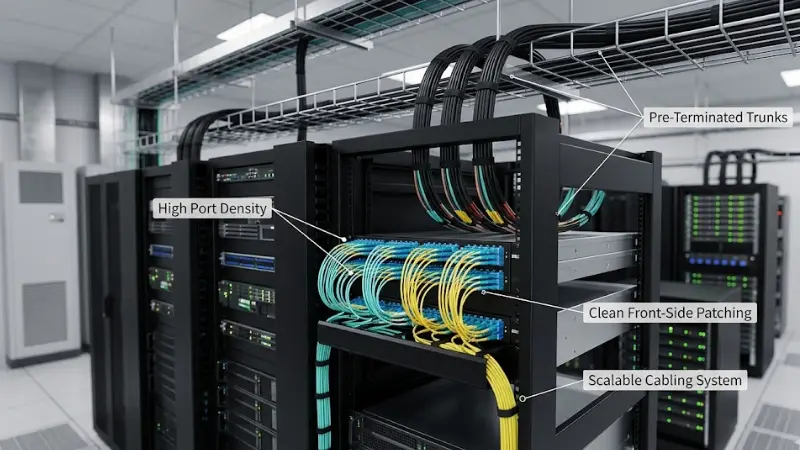

Dlaczego centra danych korzystają z kaset MPO/MTP?

Wysoka gęstość portów w mniejszej przestrzeni w szafie

Pojedyncza wiązka światłowodowa o długości 24-zastępuje wiązkę pojedynczych przewodów dupleksowych, a kaseta 1U może pomieścić dwanaście portów dupleksowych LC. Wzdłuż głównej ścieżki biegnie się-linie światłowodowe o dużej liczbie włókien i rozbija się je blisko sprzętu, co pozwala zwolnić miejsce w szafkach, tacach i kanałach tam, gdzie jest go najmniej.

Szybsze i bardziej przewidywalne wdrożenie

Kasety łączą się z fabrycznie-zakończonymi i przetestowanymi-fabrycznie magistralami, więc większość prac związanych ze złączami jest wykonywana przed dostawą. Na miejscu praca sprowadza się do „wylądowania bagażnika, zamontowania kasety, załatania przodu” -. Znacznie mniej jest łączenia lub kończenia w terenie, co sprawia, że ​​napięte harmonogramy projektów stają się realistyczne.

Prostsze ruchy, dodawanie i zmiany

Ponieważ przednia strona łącza jest oddzielona od szkieletu, technicy mogą-ponownie łączyć porty bez zakłócania infrastruktury łącza trunkingowego. W przypadku obiektu, który regularnie reorganizuje szafy i połączenia, takie oddzielenie zmniejsza ryzyko przerwania niepowiązanego połączenia podczas zmiany.

Ustrukturyzowana ścieżka migracji do sieci 40G, 100G i nowszych

Okablowanie- oparte na macierzach stanowi podstawę optyki równoległej, więc system kasetowy utrzymuje modułowość instalacji w miarę wzrostu prędkości. To powiedziawszy, nie jest to automatyczne: to, czy dana kaseta obsługuje przyszłe łącze, zależy od rodzaju włókna, polaryzacji, liczby włókien i budżetu strat. Dobrze-zaplanowany system zapewnia swobodę; niedostatecznie-określony nie.

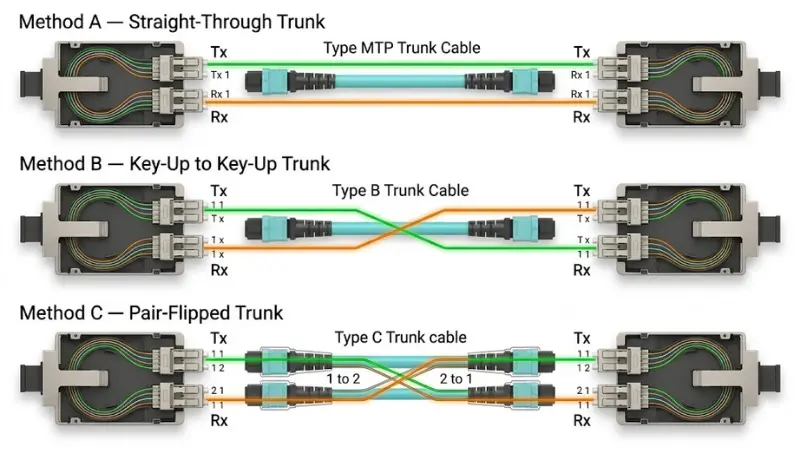

Polaryzacja kasety MPO/MTP: metody A, B i C

Polaryzacja to pojedynczy czynnik, który najprawdopodobniej zmieni-czysto wyglądającą instalację w martwy link, dlatego zasługuje na więcej niż jedno-ostrzeżenie.

Polaryzacja oznacza po prostu, że każde włókno nadawcze (Tx) musi dotrzeć do włókna odbiorczego (Rx) na drugim końcu. W zwykłym dupleksowym łączu LC zwrotnica odbywa się wewnątrz dupleksowego kabla krosowego. W systemie macierzowym zwrotnica może wystąpić w magistrali, w kasecie lub w kablu krosowym -, więc musi być zarządzana w całym kanale jako jeden projekt. Standard TIA-568 definiuje trzy metody oparte na kablach typu A, B i C, a wersja 2022 (TIA-568.3-E) dodała dwie „uniwersalne” metody (U1 i U2), aby uprościć zastosowania macierzy, ponieważFluke Networks wyjaśnia.

• Metoda Akorzysta z prostego-przelotu (klucz-od góry do klawisza-w dół), ze zwrotnicą obsługiwaną w kablach krosowych -, dlatego potrzebny jest jeden typ kabla krosowego na jednym końcu i inny na drugim. Wymaganie dotyczące mieszanego-przewodu jest częstym źródłem błędów w zamawianiu.
• Metoda Bwykorzystuje klucz-aż do klucza-łącza i pojedynczy typ kabla połączeniowego. Jego prostota sprawia, że ​​jest popularna w optyce równoległej, chociaż przed standaryzacją należy jeszcze potwierdzić typ-czoła (UPC w porównaniu z APC) i szczegóły trybu jedno-.
• Metoda Codwraca pary włókien w obrębie pnia. Jest to najmniej powszechny i ​​​​najtrudniejszy do wyśledzenia.

Praktyczna zasada: wybierz jedną metodę i dopasuj do niej bagażnik, kasetę i patchcordy. Zapytaj dostawcę, dla jakiego typu polaryzacji jest zbudowana kaseta i poproś o schemat okablowania, a następnie zweryfikuj rzeczywiste mapowanie z mapą światłowodów lub raportem z testów fabrycznych, zamiast zakładać. Oto proste-omówienie tych kompromisów-spojrzenie z prawdziwego-świata na włókno MPO/MTPwarto przeczytać przed złożeniem zamówienia.

Gdzie używane są kasety MPO/MTP?

Przejdź-na-kablówkę-panelową i okablowanie strukturalne

Kasety montuje się w panelach krosowych światłowodów, tworząc zorganizowane połączenia między przełącznikami a systemem okablowania strukturalnego. - Przednie porty LC ułatwiające łączenie, łącza MPO/MTP z tyłu. Jest to codzienna rola w projektach końców-rzędu-i środka-rzędu-.

Okablowanie szkieletowe i magistralne pomiędzy strefami

W większych obiektach magistrale macierzowe łączą obszary główne, poziome i obszary dystrybucji sprzętu (MDA, HDA, EDA), a kasety rozprowadzają te światłowody do użytecznych portów w każdej strefie. JakiśŁącze światłowodowe OM3 12-MPOjest typowym elementem szkieletowym zasilającym te wybicia.

Migracja z 10G-do 40G/100G

Wiele sieci wprowadza obecnie poprawki LC dla 10G, ale potrzebują ścieżki do 40G lub 100G. Kasety łączą magistralę o dużej-gęstości ze sprzętem-LC-, zachowując jednocześnie elastyczność instalacji, co jest jednym z powodów, dla których okablowanie macierzowe jest tak często wykorzystywane w wytycznychjak wybrać okablowanie światłowodowe 100G.

Serwerownie dla przedsiębiorstw, pomieszczenia telekomunikacyjne i witryny brzegowe

Moduły te służą nie tylko do hiperskali. Serwerownie dla przedsiębiorstw, szafy telekomunikacyjne i szafy brzegowe o dużej gęstości-przynoszą korzyści wszędzie tam, gdzie liczy się przestrzeń, organizacja i szybkość wdrożenia.

Kaseta MPO/MTP vs panel adaptera MPO vs kabel rozłączający

Trzy produkty rozwiązują nakładające się problemy, a wybór niewłaściwego jest częstym błędem selekcji.

Jeśli przełączniki udostępniają porty macierzy, anPanel adaptera MPO/MTPmoże być wszystkim, czego potrzebujesz. W przypadku stałego przebiegu, w którym moduł w obudowie jest przesadą, anKabel rozdzielający MPO-do-LCjest prostszym wyborem.

Kaseta MPO/MTP a tradycyjne okablowanie dupleksowe

Tradycyjne okablowanie dupleksowe doskonale sprawdza się w małych systemach. W miarę wzrostu liczby łączy coraz trudniej jest śledzić poszczególne przebiegi przewodów i zarządzać nimi -, w tym przypadku rozwiązanie kasetowe zasługuje na swoje miejsce.

Jak wybrać odpowiednią kasetę MPO/MTP?

Liczba portów to łatwa część. Kaseta musi także pasować do projektu okablowania, interfejsu sprzętu i budżetu na wydajność.

1. Rodzaj i gatunek włókna

Tryby wielomodowe OM3 i OM4 pokrywają krótki zasięg typowy dla centrum danych - od kilkudziesięciu metrów do kilkuset w zależności od prędkości -, podczas gdy jedno-tryb OS2 obsługuje dłuższe przebiegi i zapewnia najwięcej miejsca na plany działania dotyczące wyższych-szybkości. Trzymaj kasetę, kabel połączeniowy i kable krosowe tego samego typu. Jeśli decydujesz się pomiędzy klasami, porównajŚwiatłowód wielomodowy OM3 kontra OM4i porównaj tryb wielomodowy z trybem jedno-w naszym przewodnikuświatłowód jedno-modowy i wielomodowy.

2. Liczba włókien

Wybierz 8-włókno, jeśli chcesz podzielić cztero-liniową optykę równoległą, 12-włókno w przypadku typowego sześciodupleksowego podziału i 24 włókna, jeśli chcesz uzyskać maksymalną gęstość i mniejszą liczbę wiązek. Decydującymi danymi wejściowymi są liczba linii transiwera, liczba potrzebnych portów dupleksowych i plan rozwoju – a nie liczba domyślna.

3. Interfejs przedni

Dupleks LC jest standardem, ponieważ w przełącznikach, serwerach i transiwerach dominuje technologia LC; SC nadal pojawia się w niektórych urządzeniach korporacyjnych i starszych. Przed złożeniem zamówienia należy potwierdzić stronę wyposażenia i dopasowanie zapasówKable krosowe typu duplex LC.

4. Metoda polaryzacji

Zdecyduj się wcześniej na A, B, C lub uniwersalny, a następnie określ pasującą kasetę, bagażnik i przewody. Uzyskaj schemat połączeń na piśmie.

5. Płeć i przypinanie

Złącza MPO/MTP są przypinane (męskie) lub nieprzypinane (żeńskie), a połączenie łączy się prawidłowo tylko między przeciwnej płci. Zablokuj płeć kasety i bagażnika podczas planowania. - niezgodność wykryta na miejscu oznacza opóźnioną instalację, a nie szybką wymianę.

6. Tłumienie wtrąceniowe i budżet strat łącza

Każda sparowana para zwiększa stratę, a kaseta wprowadza własne interfejsy złączy, więc należy ją wliczyć do budżetu kanału -, a nie traktować jako „bezpłatną”. Szybkie-kanały wielomodowe, takie jak 40GBASE-SR4 i 100GBASE-SR4, pracują przy ograniczonym budżecie całkowitym, często tylko kilku decybeli na całe łącze, więc każda para złączy ma znaczenie. W przypadku napiętego budżetu wybierz komponenty-o niskich stratach i sprawdź, czy cały kanał jest zgodny ze specyfikacją transceivera.

7. Kompatybilność obudowy i panelu

Kasety montuje się w obudowach-do montażu w stojaku i panelach połączeniowych, zwykle o wysokości 1U lub 4U, w wersji przesuwnej lub stałej. Nie każda kaseta pasuje do każdej obudowy. - Potwierdź rozmiar, sposób montażu i zgodność-na poziomie części. Jeśli nadal wybierasz samą obudowę, to porównaniepanele krosowe światłowodowe i ODFpomaga.

Krótka lista kontrolna-przed selekcją:

• Typ i klasa włókna ustalona w kasecie, tułowiu i przewodach
• Liczba włókien dopasowana do linii transiwerów i potrzeb portów
• Interfejs przedni (LC lub SC) potwierdzony względem sprzętu
• Jedna metoda polaryzacji ze schematem połączeń w pliku
• Płeć i przypinanie ustalane na etapie projektowania
• Budżet strat kanału obliczony na podstawie specyfikacji transceivera
• Zgodność obudowy zweryfikowana na podstawie numeru części

Typowe błędy, których należy unikać

Zamawianie przed potwierdzeniem polaryzacji

Ryzyko:łącza, które nie przepuszczają światła pomimo fizycznego połączenia wszystkich komponentów, a ponadto wymagają ponownej-wysyłki i przeróbki.Zapobieganie:określ metodę polaryzacji i poproś o schemat połączeń przed złożeniem zamówienia.

Mieszanie typów lub gatunków włókien w jednym kanale

Ryzyko:nadmierne straty lub kanał-nie-specyfikowany w przypadku połączenia komponentów OM3, OM4 i OS2.Zapobieganie:określ kasetę, bagażnik i przewody jako jeden dopasowany zestaw.

Przeoczenie budżetu na utratę łącza

Ryzyko:schludnie-wyglądający system, który zawodzi przy dużej szybkości, ponieważ całkowita tłumienność wtrąceniowa jest zbyt duża.Zapobieganie:zsumuj cały kanał i porównaj go z budżetem transceivera, szczególnie dla 40G i 100G.

Niedopasowanie płci lub przypinania

Ryzyko:złącza, które nie pasują do siebie i instalacja, która się zawiesza.Zapobieganie:kaseta zamka i płeć bagażnika podczas projektowania, a nie podczas okablowania.

Kupując wyłącznie za cenę jednostkową

Ryzyko:niespójne tłumienie wtrąceniowe, brakujące dane testowe i niejasna polaryzacja w przypadku najtańszych części.Zapobieganie:wymagają arkusza danych i raportu z testów fabrycznych oraz spójności wartości w najniższej pozycji - dla centrum danych, liczy się powtarzalna wydajność i oszczędność.

Kiedy używać -, a kiedy nie używać kaset - MPO/MTP?

Kasety są dobrym wyborem, gdy:

• Projekt wymaga-łatania włókien o dużej gęstości
• Harmonogram instalacji jest napięty, a czas zakończenia instalacji jest ograniczony
• W zakładzie stosowane jest okablowanie strukturalne z magistralami i panelami krosowymi
• Oczekuje się przyszłej szybkiej migracji
• Przenoszenie, dodawanie i zmiany są częste i muszą pozostać proste

Mogą być przesadzone, gdy:

• Masz tylko kilka łączy stałych. - Zworki dupleksowe są prostsze i tańsze
• Sprzęt to-natywna i poprawiona macierz MPO-do-macierzy - może wystarczyć panel adaptera
• Kanał ma niezwykle napięty budżet strat, a wiele par złączy ({0}} mniej połączonych interfejsów) może działać lepiej

Pytania, które należy zadać dostawcy przed złożeniem zamówienia

• Złącze tylne: marka MPO lub MTP, jaka liczba włókien i jaka płeć (przypięte czy nie)?
• Typ końcówki-: UPC czy APC? (Tryb-pojedynczy to zwykle APC.)
• Przód: LC lub SC, ile portów dupleksowych?
• Typ i klasa włókna: OM3, OM4, OM5 lub OS2 oraz standardowe czy niskie-straty?
• Polaryzacja: Typ A, B, C czy uniwersalna, ze schematem podłączenia?
• Stopień strat-wstawiania/zwrotu- i raport z testu fabrycznego dla każdej kasety?
• Kompatybilność obudów i pasujące numery części?
• Etykietowanie, konfiguracje niestandardowe, minimalna wielkość zamówienia i czas realizacji zamówienia luzem?

Często zadawane pytania

Jaka jest różnica między kasetą MPO a kasetą MTP?

Kaseta jest modułem tego samego rodzaju; różnica polega na marce złącza w środku. MTP to zarejestrowana w USA wersja złącza MPO-o wyższej wydajności, w pełni zgodna ze standardami MPO. Kaseta MTP to kaseta MPO zbudowana ze złączy marki MTP-.

Ile portów LC zapewnia 12-włóknowa kaseta MPO?

Sześć portów dupleksowych LC - dwanaście pozycji jednokierunkowych. Każdy port dupleksowy wykorzystuje dwa włókna (jeden nadaje, drugi odbiera), więc dwanaście włókien jest mapowanych na sześć portów dupleksowych.

Jaka jest różnica między kasetą MPO a panelem adaptera MPO?

Kaseta rozdziela łącze macierzy na porty LC (lub SC) poprzez wewnętrzne, zdefiniowane mapowanie. Panel adaptera to przejście przez przegrodę MPO-do-MPO-bez rozdzielania - łatania układu-do-układu po obu stronach.

Czy potrzebuję kasety MPO-o niskich stratach dla 40G lub 100G?

Często tak. Szybkie-kanały wielomodowe mają niewielki-budżet strat wtrąceniowych, który pochłania każda para połączonych złączy. Jeśli Twój kanał ma kilka punktów połączenia lub zbliża się do limitu odległości, komponenty o niskich-stratach pomagają utrzymać łącze w granicach specyfikacji transceivera.

Jak uniknąć niedopasowania polaryzacji MPO?

Wybierz jedną metodę polaryzacji, zachowaj z nią spójność magistrali, kasety i kabli krosowych, uzyskaj schemat okablowania od dostawcy i zweryfikuj mapowanie za pomocą mapy włókien lub raportu z testów, zamiast zakładać.

Czy mogę mieszać włókna OM3 i OM4 w tym samym łączu?

Światło przeminie, ale stracisz gwarancję wydajności i zasięgu, jaką zapewnia jednolity kanał, a wynik może odbiegać od specyfikacji przy wyższych prędkościach. Określ pojedynczy typ włókna na kanał w kasecie, magistrali i kablach.

Kluczowe dania na wynos

Kaseta MPO/MTP to praktyczny pomost pomiędzy szkieletem macierzy a portami LC lub SC, z których korzysta Twój sprzęt. - Zapewnia gęstość, szybsze wdrażanie i prostsze zmiany, pod warunkiem, że typ światłowodu, liczba, polaryzacja i budżet strat są planowane razem, a nie zakładane.

Aby to wdrożyć: najpierw zaplanuj układ szafy, prędkości łączy, odległości i liczbę pasów transceiverów. Następnie określ typ i klasę włókien, liczbę włókien, interfejs przedni i metodę pojedynczej polaryzacji, a następnie zamów kasetę, kabel światłowodowy i kable krosowe jako jeden dopasowany system - i poproś o raporty z testów przed wysyłką zamówienia zbiorczego.
