Co to jest wtryskiwacz PoE i jak go używać

Gdzieś na suficie budynku bezprzewodowy punkt dostępowy wymaga zarówno połączenia sieciowego, jak i źródła zasilania, - ale najbliższe gniazdko znajduje się dwa pokoje dalej. Prowadzenie dedykowanego okablowania elektrycznego nadwyrężyłoby budżet. To jest dokładnie ten problem, który rozwiązuje iniektor PoE: łączy dane i energię elektryczną w jednym kablu Ethernet. A kiedy kabel ten zostanie ponownie podłączony do światłowodowej sieci szkieletowej -, tak jak ma to miejsce w większości nowoczesnych sieci komercyjnych, - połączenie światłowodu dalekiego zasięgu i zasilania PoE- ostatniej mili tworzy jedną z najbardziej elastycznych dostępnych obecnie architektur wdrażania.

Czym dokładnie jest wtryskiwacz PoE?

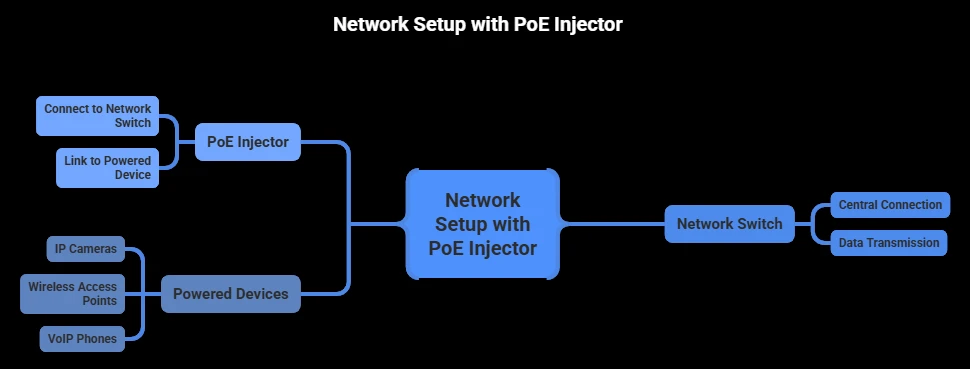

Wtryskiwacz PoE, nazywany także adapterem midspan lub PoE, dostarcza energię elektryczną do standardowego kabla Ethernet. Obsługiwany przez standardy IEEE 802.3af, 802.3at i 802.3bt, znajduje się pomiędzy przełącznikiem sieciowym innym niż-PoE a urządzeniem zasilanym (PD), takim jak kamera IP, telefon VoIP lub bezprzewodowy punkt dostępowy. Przyjmuje dwa wejścia - dane Ethernet z przełącznika i zasilanie prądem przemiennym z gniazdka ściennego -, a następnie wysyła pojedynczy kabel przenoszący zarówno zasilanie, jak i dane do punktu końcowego.

Miliony starszych przełączników Ethernet pozostają w użyciu. Zastąpienie ich wszystkich modelami obsługującymi technologię PoE- byłoby marnotrawstwem. Wtryskiwacz PoE wypełnia lukę za ułamek ceny, przedłużając żywotność istniejącego sprzętu, jednocześnie umożliwiając korzystanie z nowoczesnych urządzeń zasilanych.

Jak działa wtryskiwacz PoE

Typowy wtryskiwacz PoE posiada dwa porty Ethernet RJ45:Dane w(podłączony do nadrzędnego przełącznika lub routera) iPoE/wyjście danych(podłączony do zasilanego urządzenia). Trzecie połączenie - przewód zasilający prądu przemiennego - podłącza się do standardowego gniazdka ściennego.

Wewnętrzny konwerter prądu przemiennego-na-prąd stały przekształca moc z gniazdka ściennego na regulowany prąd stały, zwykle 48–57 V w przypadku modeli-zgodnych ze standardami. Ta moc prądu stałego łączy się z sygnałem danych Ethernet w kablu wychodzącym. Zasilane urządzenie na drugim końcu oddziela wewnętrznie zasilanie od danych, wykorzystując je do odpowiednich celów.

Przed rozpoczęciem dostarczania zasilania wtryskiwacze zgodne ze standardem IEEE{0}}wykonują:proces uścisku dłoni: iniektor wysyła przez kabel sondę niskiego-napięcia, a jeśli urządzenie zgodne z PoE-odpowie z poprawną sygnaturą, oba urządzenia negocjują dokładną moc. Dopiero po pomyślnych negocjacjach następuje przepływ mocy. Brak prawidłowej odpowiedzi oznacza, że ​​wtryskiwacz nie jest zasilany, - chroniąc sprzęt inny niż-PoE przed przypadkowym uszkodzeniem.

Aktywne i pasywne wtryski PoE

To rozróżnienie może oznaczać różnicę między bezpieczną instalacją a smażonym urządzeniem. Jakiśaktywny wtryskiwacz PoEjest zgodny ze standardami IEEE 802.3af/at/bt: uzgadnia, negocjuje napięcie i dostosowuje dostawę do potrzeb podłączonego urządzenia. Aktywne wtryskiwacze to wybór-profesjonalny.

A pasywny wtryskiwacz PoEpomija to wszystko. Podaje stałe napięcie -, zwykle 24 V lub 48 V, - niezależnie od tego, co znajduje się na drugim końcu. Żadnego uścisku dłoni, żadnych negocjacji, żadnej siatki bezpieczeństwa. Podłączenie urządzenia 24V do wtryskiwacza pasywnego 48V powoduje trwałe uszkodzenie. Modele pasywne nadal obsługują budżetowe wdrożenia ze sprzętem-dopasowanym do napięcia, ale wymagają ręcznej weryfikacji przed każdym połączeniem.

Standardy PoE w skrócie

Zamiast przedzierać się przez gęstą dokumentację specyfikacji, skorzystaj z tego porównania, aby dopasować odpowiedni standard do swoich urządzeń:

Kolumna „Dostępne w urządzeniu” ma największe znaczenie przy doborze wtryskiwacza. Moc rozprasza się w postaci ciepła wzdłuż kabla. - straty wynoszą około 15–20% na pełnym odcinku 100 metrów przy zastosowaniu wysokiej jakości okablowania miedzianego. Zawsze dopasowuj lub przekraczaj rzeczywisty pobór urządzenia, a nie tylko etykietę standardu.

Krok-po-kroku: jak zainstalować wtryskiwacz PoE

Poniższy przewodnik wykorzystuje kamerę bezpieczeństwa IP, ale proces ten ma zastosowanie do dowolnego urządzenia zasilanego przez PoE-. Nie jest wymagana żadna konfiguracja oprogramowania. - Iniektory PoE to sprzęt typu „podłącz i używaj”-.

Najpierw wykonaj 1 -test-na stole warsztatowym.Podłącz kamerę, wtryskiwacz i włącz stół warsztatowy. Sprawdź, czy kamera włącza się, uzyskuje adres IP i przesyła strumieniowo wideo. Skonfiguruj wszystkie ustawienia, gdy sprzęt jest w zasięgu ręki.

Krok 2 - Ustaw wtryskiwacz.Umieść go w pobliżu przełącznika -. wymaga dostępu zarówno do gniazdka sieciowego, jak i krótkiego odcinka Ethernet do portu przełącznika.

Krok 3 - Podłącz wejście danych.Poprowadź kabel Cat5e, Cat6 lub Cat6a od przełącznika do portu wejścia danych wtryskiwacza. Wybór słusznościkategoria kabla krosowegozapewnia zarówno integralność danych, jak i odpowiednie dostarczanie mocy.

Krok 4 - Podłącz zasilane wyjście.Poprowadź drugi kabel Ethernet od portu PoE/Data Out do gniazda Ethernet kamery. Maksymalna długość kabla: 100 metrów (328 stóp) zgodnie ze specyfikacją IEEE.

Krok 5 - Włącz zasilanie.Podłącz przewód zasilający wstrzykiwacza do gniazdka ściennego. Uścisk dłoni następuje automatycznie. - kamera powinna włączyć się w ciągu kilku sekund.

Krok 6 - Zamontuj i sprawdź.Zainstaluj kamerę na stałe, potwierdź sygnał wideo i sprawdź, czy nagrywanie jest aktywne.

Łączenie światłowodu i PoE: tam, gdzie-długi transport spotyka się z ostatnią- milą

W tym miejscu rozmowa przenosi się z ogólnych porad dotyczących PoE na architekturę, która faktycznie się skaluje. Maksymalny zasięg miedzianego Ethernetu wynosi 100 metrów. Okablowanie światłowodowe przenosi sygnały na odległość kilometrów bez degradacji. W sieciach obejmujących wiele budynków lub obszarów zewnętrznych światłowód obsługuje szkielet, podczas gdy miedź dostarcza ostatni segment do punktów końcowych. Wtryskiwacz PoE znajduje się dokładnie w punkcie przejścia-na-miedzię, co czyni go jednym z najważniejszych strategicznie urządzeń w sieci hybrydowej.

Poniższa tabela pokazuje, dlaczego ta architektura hybrydowa przewyższa czystą miedź:

Gdzie fizycznie znajduje się wtryskiwacz PoE w tych sieciach? Dokładnie w miejscu, gdzie włókno staje się miedzią. W przypadku wdrożenia FTTP sygnał optyczny dociera przez precyzyjnie zakończony światłowódzłącza światłowodowew konwerterze mediów lub ONT. Wyjście Ethernet jest podawane bezpośrednio do wtryskiwacza PoE, który zasila kamery, punkty dostępowe lub telefony bez dodatkowego okablowania elektrycznego w dowolnym punkcie końcowym.

Ta sama logika obowiązuje w skali. Kiedy pojedyncze łącze światłowodowe obsługuje wielu dzierżawców, - jest rozdzielonychświatłowodowe splittery PLCna osobne linie - każdy lokal ma własne ONT, własne przełączanie Ethernet i własny wtryskiwacz PoE zasilający urządzenia lokalne. Rola wtryskiwacza nigdy się nie zmienia: łączy on-przesył Ethernet wyłącznie do transmisji danych z urządzeniem, które potrzebuje zarówno danych, jak i zasilania.

Wewnątrz szaf sprzętowych schemat powtarza się w mniejszej skali fizycznej. Technicy przeprowadzają światłowódskrzynki zaciskowe światłowodówi panele krosowe, a następnie użyjadaptery światłowodowedo łączenia połączeń między kablami magistralnymi a łączami dystrybucyjnymi. Gdy sygnał zmieni się na miedziany na wyjściu panelu krosowego, wtryskiwacz PoE zwiększa moc określonych portów - nie jest wymagana pełna aktualizacja przełącznika PoE.

Brakujące ogniwo: konwertery światłowodowe PoE

Standardowy konwerter mediów tłumaczy sygnały optyczne na elektryczne sygnały Ethernet i odwrotnie - ale aKonwerter mediów światłowodowych PoEidzie o krok dalej. Łączy konwersję światłowodu-na-miedź i wtrysk PoE w jednym urządzeniu, całkowicie eliminując potrzebę stosowania oddzielnego wtryskiwacza PoE.

Ma to znaczenie w przypadku-wdrożeń w świecie rzeczywistym. Weźmy pod uwagę garaż, w którym kamery IP znajdują się 500 metrów od najbliższej szafy sieciowej. Miedź nie jest w stanie dotrzeć na taką odległość. Konwerter światłowodowy PoE przy wjeździe do garażu akceptuje przychodzące łącze światłowodowe i wysyła połączenie Ethernet z obsługą PoE-bezpośrednio do kamery. Jedno urządzenie, jeden kabel do kamery, brak gniazdka elektrycznego w miejscu, w którym znajduje się kamera.

Oceniając konwertery mediów światłowodowych PoE, sprawdź standard PoE (802.3af/at/bt), sprawdź typ światłowodu (jedno-modowy czy wielomodowy) i dopasuj typ złącza do swojej infrastruktury. Jakośćkabel światłowodowyw tym punkcie przekazania ma bezpośredni wpływ na jakość sygnału i-długoterminową niezawodność.

Wtryskiwacz PoE a przełącznik PoE: jakiego potrzebujesz?

Przełącznik PoE ma wbudowaną funkcję PoE w każdym porcie. - zasilanie i dane są standardowo dostępne bez dodatkowego sprzętu. Dzięki temu idealnie sprawdza się, gdy większość podłączonych urządzeń potrzebuje PoE. Oznacza to jednak także wymianę istniejącego przełącznika innego niż-PoE, co wiąże się z wyższymi kosztami początkowymi i może być niepotrzebne, jeśli tylko kilka urządzeń faktycznie potrzebuje zasilania.

Iniektor PoE dodaje możliwości PoE w jednym porcie na raz. Potrzebujesz zasilić jedną kamerę IP przy wejściu do magazynu? Jednoportowy wtryskiwacz PoE obsługuje to za 15–30 USD bez dotykania reszty sieci. Dodajesz kilka bezprzewodowych punktów dostępowych w małym biurze? Wieloportowy, gigabitowy iniektor PoE (4 lub 8 portów) radzi sobie z tym zadaniem, zachowując przy tym dotychczasową inwestycję w przełącznik. Próg rentowności zwykle pojawia się po około 8–12 urządzeniach PoE - później dedykowany przełącznik PoE zwykle staje się-tańszy i łatwiejszy w zarządzaniu.

Co wziąć pod uwagę przed zakupem

Na każdy zakup wpływają trzy czynniki. Pierwszy,liczba urządzeń: jednoportowy iniektor PoE obsługuje jedną kamerę lub punkt dostępowy; modele z wieloma-portami obsługują większe instalacje. Drugi,budżet mocy: podlicz moc każdego urządzenia i wybierz model przekraczający całkowity pobór. Podstawowa kamera IP pobiera 8–12 W; kamera PTZ z podgrzewaczem może pobierać 50 W.+. Po trzecie,prędkość i napięcie: Urządzenia IEEE 802.3af/at/bt standaryzują napięcie 48 V i negocjują automatycznie, ale starsze urządzenia mogą wymagać napięcia 12 V lub 24 V. Potwierdź także przepustowość gigabitową -. Gigabitowy wtryskiwacz PoE zapobiega powstawaniu wąskich gardeł w punktach końcowych-o dużej przepustowości, takich jak kamery wielo-megapikselowe lub punkty dostępowe Wi-Fi 6.

Bezpieczeństwo, jakość kabli i niezawodność

Iniektory PoE zgodne ze standardem IEEE- należą do najbezpieczniejszych urządzeń dostarczających energię w sieci. Mechanizm uzgadniania utrzymuje porty w stanie obojętności elektrycznej do czasu wykrycia prawidłowego podpisu PoE. - nie ma ryzyka przypadkowego podłączenia sprzętu innego niż-PoE.

W przypadku instalacji-o znaczeniu krytycznym podłącz wtryskiwacz PoE do zasilacza awaryjnego (UPS). Ponieważ urządzenia PoE otrzymują energię przez sprzęt sieciowy, UPS na iniektorze zapewnia podtrzymanie bateryjne do każdego podłączonego punktu końcowego jednocześnie.

Jakość kabla zasługuje na więcej uwagi niż zwykle. Zawsze używaj solidnego-miedzianego okablowania Ethernet o klasie kat. 5e lub wyższej. Kable miedziane-aluminiowe (CCA) kosztują mniej, ale mają wyższą rezystancję elektryczną ({5}} większe straty mocy, więcej ciepła i rzeczywiste ryzyko pożaru w instalacjach PoE++ o mocy 60–90 W. Niezależnie od tego, czy pracujesz zadaptery sieci światłowodowychlub miedziane punkty końcowe, jakość materiału w każdym punkcie końcowym decyduje o długoterminowej-rzetelności.
