Opancerzony kabel światłowodowy to zwykły włókno z warstwą metalu-stalowego lub aluminiowego-owiniętą wokół rdzenia. Chroni rzeczy przed zmiażdżeniem, przeżuciem lub innym zniszczeniem kabla. Centra danych, tereny kampusowe, fabryki – wszędzie tam, gdzie trasa jest wyboista.
Jeśli znasz już podstawy i potrzebujesz tylko wybrać odpowiedni typ, przejdź do tabeli porównawczej. W przeciwnym razie oto, jak te kable są ze sobą połączone i gdzie każdy typ ma sens.

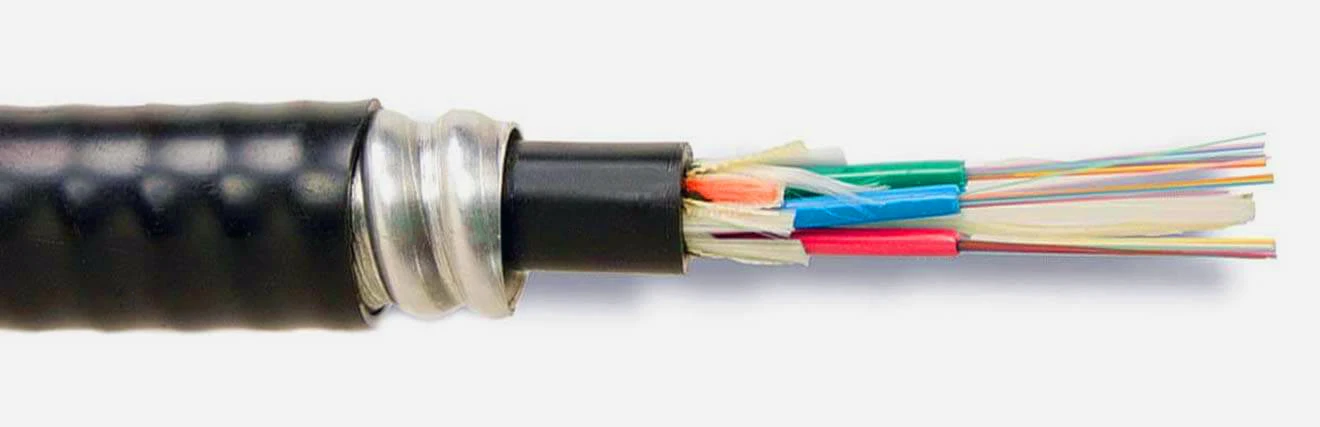

Jak zbudowany jest opancerzony kabel światłowodowy
Zacznij od zewnątrz i kontynuuj. Płaszcz zewnętrzny jest wykonany z polietylenu w przypadku kabli zewnętrznych, PVC lub LSZH w przypadku kabli wewnętrznych. Pod nią znajduje się warstwa przędzy aramidowej zapewniającej wytrzymałość na rozciąganie podczas naciągania. Potem zbroja. Wewnątrz pancerza włókna znajdują się w ciasnych-rurkach buforowych lub luźnych rurkach, w zależności od zastosowania.
Większość z nich jest identyczna z każdym innym kablem światłowodowym. Częścią, którą ludzie zwykle pomijają, jest związek pomiędzy rodzajem pancerza a konstrukcją bufora, ponieważ wpływa to na sposób faktycznego zakończenia kabla na miejscu. Wewnętrzne kable pancerne wykorzystują ciasno-buforowane włókno o średnicy 900 µm na żyłę-można umieścićzłączawłaśnie na nich i całkowicie pomiń furkację, co jest miłe. Kable pancerne do stosowania na zewnątrz mają konstrukcję z luźnymi-rurami, włóknami unoszącymi się w żelu lub suchym-materiałem blokowym wewnątrz większych rur. To znacznie lepiej radzi sobie ze wahaniami temperatury (zazwyczaj temperatura spada do -40 stopni), ale przed połączeniem trzeba się trochę nagimnastykować, a to dodatkowy krok, którego nikt nie lubi robić w terenie o 7 rano.
Niezależnie od tego, czy biegaszjedno-trybowe lub wielomodoweto zupełnie inna kwestia niż zbroja. Tryb jedno-dla odległości i przepustowości, tryb wielomodowy dla krótszych łączy. Pancerz nie wpływa na wydajność optyczną.
Blokada aluminiowa a stal falista: jakiego typu pancerza potrzebujesz?
| Funkcja | Blokujący aluminiowy pancerz (AIA) | Pancerz z taśmy stalowej falistej |
|---|---|---|
| Jak to jest zrobione | Paski aluminiowe nawinięte spiralnie, nachodzące na siebie | Powlekana taśma stalowa złożona w szczelną tubę |
| Odporność na zgniatanie | Umiarkowany. Ruch pieszy, stosy pudeł, sporadyczne przeciąganie drabiny | Wysoki. Bezpośrednie pochowanie, strefy ciężkiego sprzętu |
| Ochrona gryzoni | Można wykorzystać częściowe-przerwy pomiędzy zawinięciami | Skuteczny. Rura ciągła, bez punktów wejściowych |
| Waga | Około połowa wagi na metr taśmy stalowej | Cięższy. Kabel 24-włóknowy ma mniej więcej dwukrotnie większą długość niż wersja aluminiowa |
| Elastyczność | Łatwe prowadzenie przez korytka kablowe i narożniki | Sztywniejszy, większy minimalny promień zgięcia |
| Oceny ogniowe | Riser (OFCR), Plenum (OFNP), LSZH | W większości przypadków tylko do użytku na zewnątrz |
| Gdzie to idzie | Centra danych, piony, sufity otwarte, ścieżki wewnętrzne kampusu | Bezpośrednie zakopanie, przebieg kanałów, przemysłowe warunki zewnętrzne, trudne warunki |
W przypadku prac wewnętrznych w Ameryce Północnej dominuje blokada aluminiowa. Centra danych, szpitalne szafy IT, budynki rządowe, uczelnie-to jest wszędzie. Spiralne owinięcie zapewnia kabelowi wystarczającą elastyczność, aby poprowadzić go przez tace i haki J-, nie zamieniając żadnego zakrętu w walkę zapaśniczą.
Oto rzecz, o której nie mówi się wystarczająco dużo: aluminiowa blokada może wyeliminować konieczność stosowania przewodów w wielu pomieszczeniach. Zamiast zwykłej-etapowej-instalacji przewodu, a następnie przeciągnięcia kabla-po prostu poprowadź kabel zbrojony wzdłuż stojaka drabinkowego lub bezpośrednio przez otwarty sufit. W budynku z 30 lub 40 przebiegami są to dni wolne od harmonogramu, a nie godziny. Zawiera także parametry przestrzeni nadsufitowej i pionów, co ma znaczenie, ponieważ wiele z tych przebiegów przechodzi przez przestrzenie wentylacyjne.
Ale aluminiowa blokada nie jest w pełni odporna na gryzonie. Musimy to sobie jasno powiedzieć. Spiralne owinięcia zachodzą na siebie, ale jest wystarczająco dużo szczeliny, aby zdeterminowana wiewiórka lub szczur mogła je przeżuć. Widziałem następstwa. Jeśli w danym miejscu występuje udokumentowana historia gryzoni, nawet o tym nie myśl.-Przejdź od razu do blachy falistej.
Taśma ze stali falistej tworzy szczelną rurkę bez szczelin. To jest to, czego potrzebujesz do bezpośrednich-zasypów, instalacji kanałów między budynkami i obiektami przemysłowymi-rafineriami, kopalniami, halami produkcyjnymi-gdzie masz do czynienia z chemikaliami, wibracjami i wózkami widłowymi. Kabel jest ciężki i sztywny, co utrudnia ciasne prowadzenie w pomieszczeniach, ale pod ziemią lub w korycie kablowym nie ma to żadnego znaczenia. Pofałdowanie zapewnia również przyzwoitą barierę dla wilgoci, co jest jednym z powodów, dla których sprawdza się podczas zakopywania nawet w mokrej glebie, bez konieczności stosowania oddzielnego przewodu wewnętrznego.
Do naprawdę ekstremalnych zastosowań-lądowania łodzi podwodnych i przeprawy przez rzeki-istnieją specjalistyczne pancerze z drutu stalowego i pancerze z plecionki, zbudowane z myślą o znacznie większych obciążeniach rozciągających, niż jest w stanie wytrzymać pancerz taśmowy. Ale to inna rozmowa.
Kabel wewnętrzny, zewnętrzny i wewnętrzny/zewnętrzny
Opancerzony kabel do zastosowań wewnętrznych: ciasne-włókno buforowe, blokujący pancerz aluminiowy, płaszcz-ognioodporny. Na zewnątrz: luźne-włókno rurowe, stal falista,-związki blokujące wodę. Dość proste.
Ten, który coraz częściej pojawia się w projektach kampusowych, to kabel pancerny do stosowania wewnątrz i na zewnątrz-. Zasada jest taka, że pojedynczy kabel należy poprowadzić od wejścia do kanału zewnętrznego, przez przepust budynku, w górę pionu, do pomieszczenia telekomunikacyjnego-bez łączenia w punkcie wejścia do budynku. To o jedną obudowę spawów mniej na przejście, plus cała związana z tym praca. W przypadku kampusu składającego się z 10 lub 15 budynków, suma ta szybko się zwiększa. Kable te zwykle łączą w sobie włókno-luźne z płaszczem LSZH lub płaszczem pionowym i aluminiowym pancerzem blokującym.
Po co zawracać sobie głowę dodatkowymi kosztami?
Kabel opancerzony działa o 20 do 40 procent dłużej niż równoważny kabel nieopancerzony, więc potrzebujesz powodu.
Gryzonie. To jest powód, a to nawet nie jest bliskie. Jeden przejazd-na terenie kampusu bez opancerzenia oznacza wezwanie awaryjnej ciężarówki, technologię łączenia, nowy sprzęt i wiele godzin lub dni przestojów w oczekiwaniu, aż to wszystko się połączy. Ten pojedynczy rachunek za naprawę prawie zawsze przekracza kwotę wydaną na modernizację całej trasy kablowej do wersji opancerzonej. A więc obiekty, które już raz przez to przeszły? W każdej przyszłej specyfikacji piszą kabel pancerny. Kampusy uniwersyteckie, podmiejskie parki biurowe, wszystko, co graniczy z otwartym terenem, na którym żyją wiewiórki, susły lub szczury. Stal falista dla potwierdzonych ścieżek dla gryzoni. Aluminiowa blokada, w której możliwe są gryzonie, ale jeszcze się nie sprawdziła.
Drugi powód: obszary wewnętrzne o-dużym natężeniu ruchu. Sufity magazynów, antresole fabryczne, zaplecze handlowe--domu. Zakrywa go aluminiowa blokada.
Po trzecie: bezpośredni pochówek. Nie można po prostu położyć gołego kabla w ziemi i oczekiwać, że przetrwa.
Zakończenie: wstępnie-zakończone lub-zakończone w polu
Statki z kablami pancernymi z-wstępnie zakończonymi złączami już na-LC i SCkable krosowe, MPO/MTP dla pni. Zakończenie fabryczne konsekwentnie osiąga tłumienność wtrąceniową poniżej 0,2 dB i życzę powodzenia w dopasowywaniu tego w terenie, gdy walczysz również z paskiem pancerza. Jeśli Twoje biegi są zaplanowane i zmierzone,-przebieg zostaje wcześniej zakończony.
Zakończenie pola ma sens, gdy nie można określić dokładnych długości. Kopanie rowów na zewnątrz, modernizacja budynków i wszystko, co może spowodować zmianę trasy po dotarciu na miejsce. Będziesz potrzebować obrotowego ściągacza izolacji do zbroi. I pamiętaj,-pancerz metalowy oznacza połączenie i uziemienie zgodnie z art. 770 NEC. Jest to dodatkowy krok, który nie występuje w przypadku kabla nieopancerzonego i który inspektorzy bezwzględnie sprawdzą.
Wybieranie kabla do określonych zadań
Połączenie krzyżowe centrum danych-włączoneWielomodowy OM3 lub OM4: Wstępnie zakończone-aluminiowe kanały blokujące. Szybka instalacja, czyste numery optyczne od razu po wyjęciu z pudełka.
Szkielet kampusu pomiędzy budynkami: zewnętrzna stal falista z-wypełnionym żelem włóknem jedno-modowym-luźnym. I proszę, określ większą liczbę włókien, niż myślisz, że potrzebujesz. Wyciągnięcie drugiego kabla w ciągu trzech lat kosztuje znacznie więcej niż dodanie żył do pierwotnego zamówienia. Widzieliśmy projekty, w których podwojenie liczby zwiększało koszt kabla może o 15 procent, ale pozwoliło zaoszczędzić całą drugą instalację w przyszłości. Na drugim końcu zakończ się panelem krosowym i podłącz do sprzętukable krosowe simplex lub duplex.
Biegnie z zewnątrz do wewnątrz bez dobrego punktu połączenia: kabel pancerny o parametrach znamionowych do użytku wewnątrz/na zewnątrz-. Jeden kabel, bez złącza przejściowego, czystsze zestawienie komponentów.
Obowiązujące standardy
Norma IEC 60794 obejmuje badania mechaniczne i środowiskowe. ITU-T G.652 definiuje specyfikacje światłowodów jednomodowych. W przypadku okablowania budynków komercyjnych w Ameryce Północnej stosuje się normę ANSI/TIA-568.3-D. GR-20-rdzeniowy (Telcordia) zapewnia niezawodność poza zakładem. Klasyfikacja bezpieczeństwa przeciwpożarowego mieści się w normach UL 1666 i NFPA 262. Jeśli źle określisz klasę ogniową dla pionu komunikacyjnego, przestrzeni nadsufitowej, ogólnego przeznaczenia, to wszystko zepsujesz. Nikt nie chce takiej rozmowy z kierownikiem projektu.
Kilka uwag dotyczących instalacji
Promień zgięcia kabla pancernego wynosi 10 do 20 razy więcej niż średnica zewnętrzna. Jeśli przejdziesz obok tego, załamiesz włókno-na stałe. Zawsze łącz i szlifuj zbroję metalową na obu końcach zgodnie z NEC 770.
Kiedy zdejmujesz pancerz w celu zakończenia pola, pozostaw około 10 do 12 cali pancerza-wolnego ogona, aby uzyskać dostęp do bufora. I nie krępuj się dzięki obrotowej głębokości zgarniacza. Nałóż pod spodem warstwę buforową o grubości 900 µm, a problem pojawi się sporadycznie dopiero po przetestowaniu-lub gorzej, sześć miesięcy później.
Jeszcze jedna rzecz, o której ludzie zapominają: jeśli przeciągasz kabel pancerny przez istniejącą rurę kablową, sprawdź wypełnienie. Zwiększona średnica zewnętrzna oznacza, że kanał, który wygodnie pasuje do kabla nieuzbrojonego, może być zbyt ciasny w przypadku wersji opancerzonej. Najpierw zmierz.
Często zadawane pytania
P: Jaka jest różnica między kablem światłowodowym opancerzonym i nieopancerzonym?
Odp.: Kabel pancerny ma warstwę metaliczną (aluminium lub stal) pomiędzy płaszczem a rdzeniem światłowodowym, zapewniającą odporność na zgniatanie i ochronę przed gryzoniami. Nieopancerzony nie. Płacisz za to wagą, kosztem i promieniem zgięcia. Jeśli trasa nie naraża światłowodu na ryzyko fizyczne, kabel nieopancerzony działa dobrze i kosztuje mniej.
P: Czy opancerzony kabel światłowodowy można bezpośrednio zakopać w ziemi?
O: Tylko jeśli jest specjalnie przystosowany do bezpośredniego zakopywania-, co oznacza zbroję z taśmy stalowej falistej i konstrukcję z luźnych-rur blokujących wodę. Wewnątrz kurtki znajduje się żelowa lub sucha-taśma blokowa, która zapobiega migracji wilgoci w przypadku przebicia kurtki przez kamień lub korzeń. Blokada aluminiowa nie jest przystosowana do-zakopywania. Większość lokalnych przepisów wymaga głębokości od 18 do 24 cali.
P: Czy opancerzony kabel światłowodowy wymaga uziemienia?
O: Tak. Artykuł 770 NEC wymaga połączenia pancerza metalowego z systemem elektrod uziemiających budynek na obu końcach.
P: Czy opancerzony kabel światłowodowy jest-odporny na gryzonie?
Odp.: Stal falista to-ciągła, szczelna rura, w której gryzonie nie mają gdzie zacząć. Blokada aluminiowa nie jest, ze względu na szczeliny pomiędzy spiralnymi owinięciami. Zniechęci to do przypadkowego gryzienia, ale nie będzie przeciwstawić się zmotywowanemu zwierzęciu. W przypadku tras o znanym ruchu gryzoni należy zawsze wybierać blachę falistą.
P: Jakie złącza współpracują z opancerzonym kablem światłowodowym?
O: Wszystkie te same-LC, SC, ST, MPO/MTP. Pancerz nie zmienia wyboru złącza. To po prostu sprawia, że proces zakończenia jest bardziej skomplikowany, ponieważ trzeba zdjąć zbroję, zanim będzie można dostać się do rurek buforowych włókien.
