Co to jest ODF? Wyjaśnienie ramki dystrybucji optycznej

Przełącznica optyczna, zwykle skracana do ODF i czasami nazywana przełącznicą światłowodową, to ustrukturyzowany punkt, w którym kable światłowodowe są zakańczane, łączone, łatane i zabezpieczane. ODF można znaleźć w pomieszczeniach telekomunikacyjnych, sieciach FTTH, centrach danych, budynkach przedsiębiorstw i systemach komunikacji przemysłowej. Ten przewodnik został napisany z perspektywy inżynierów obsługujących projekty sieci dystrybucji optycznej (ODN) i dostępu do włókien światłowodowych, dlatego jego celem jest nie tylko przedstawienie listy istniejących typów ODF, ale także pomoc w dopasowaniu ramki do liczby włókien, przestrzeni instalacyjnej, formatu złącza, wymagań dotyczących spawów i-długoterminowego planu rozbudowy.

Kiedy kupujący porównują opcje, praktyczne pytanie rzadko brzmi: „Jakie typy są dostępne?” Zwykle chodzi o to, „który typ ODF faktycznie pasuje do mojej lokalizacji i co muszę potwierdzić u dostawcy przed złożeniem zamówienia?” Poniższe sekcje zawierają odpowiedzi na oba pytania, a artykuł kończy się przewodnikiem po wyborze, listą kontrolną specyfikacji, przykładami praktycznych konfiguracji i często zadawanymi pytaniami.

Co to jestRama rozdzielcza optyczna(ODF)?

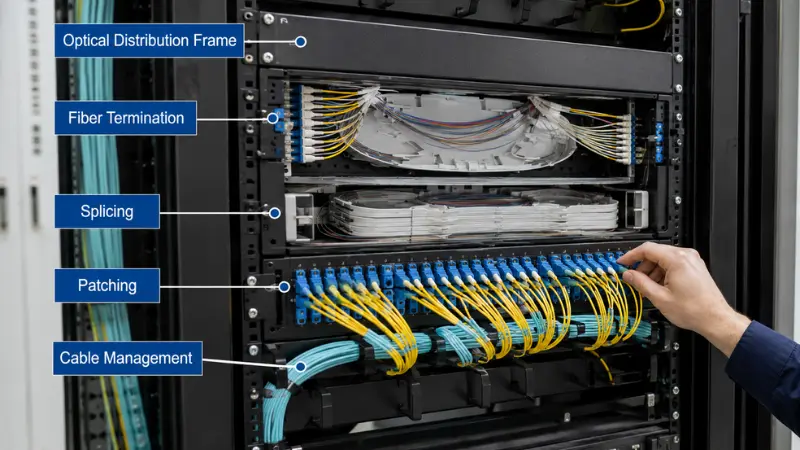

Optyczna ramka dystrybucyjna to obudowa do zarządzania światłowodami służąca do kończenia, łączenia, łatania, ochrony i organizowania włókien optycznych. Kable przychodzące są podłączane do wychodzących włókien, pigtaili, kabli krosowych lub elementów pasywnych, takich jak rozgałęźniki, a każde połączenie jest oznakowane, chronione i dostępne w celu konserwacji, a nie pozostawione luzem w pudełku.

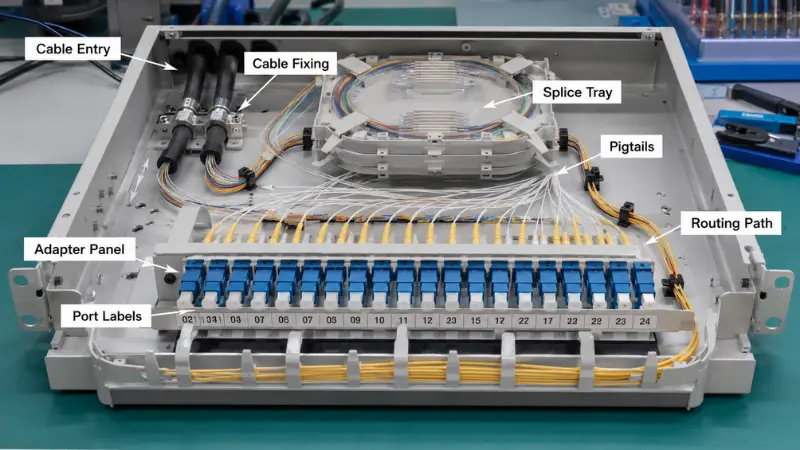

W codziennej pracy dobrze-zaprojektowany ODF obsługuje zakańczanie włókien, ochronę spawów, prowadzenie kabli krosowych, przechowywanie luzów kablowych, ochronę złączy oraz testowanie lub rekonfigurację sieci. Powód, dla którego ma to znaczenie, jest konkretny, a nie kosmetyczny: gdy usterka pojawia się poza godzinami pracy, rama z wyraźną numeracją portów i dostępnymi tacami na złącza pozwala technikowi odizolować i naprawić łącze w ciągu kilku minut, podczas gdy przepełniona, nieoznaczona rama zamienia tę samą pracę w godziny ręcznego śledzenia włókien. Wiele z tych samych funkcji terminacji i zabezpieczeń pojawia się również w wersji kompaktowejterminale światłowodowe i skrzynki rozdzielczestosowane bliżej abonenta, dlatego łatwo pomylić te dwie rodziny produktów. Do tego rozróżnienia wrócimy później.

Główne typy przełącznic optycznych

ODF można pogrupować według metody montażu, środowiska instalacji, pojemności, struktury wewnętrznej i zastosowania. Najpopularniejsze kategorie to ramy do montażu w stojaku, do montażu na ścianie, do montażu na zewnątrz, na szynie DIN, rozdzielacz PLC i ramy modułowe-o dużej gęstości. Każda sekcja poniżej opisuje, jaki jest typ, gdzie pasuje i jeden praktyczny szczegół, który często jest pomijany podczas wyboru.

Montaż w stojaku ODF

Urządzenie ODF do montażu w stojaku instaluje się w standardowej 19--calowej szafie ze sprzętem i stanowi podstawę pracy w pomieszczeniach telekomunikacyjnych, centrach danych, biurach centralnych, serwerowniach i okablowaniu szkieletowym przedsiębiorstwa. Jest zazwyczaj oferowany w wysokościach 1U, 2U, 3U lub 4U i można go łatwo integrować z umieszczonymi obok niego przełącznikami, routerami i panelami krosowymi. Ogólnie rzecz biorąc, jednostka 1U często obsługuje do 24 włókien, jednostka 2U około 48 do 96 włókien, a jednostki 3U do 4U od 96 do 144 lub więcej włókien. Liczby te znacznie się zmieniają w zależności od formatu adaptera, więc rama wykorzystująca panele LC lub MPO o dużej gęstości zmieści znacznie więcej włókien na U niż rama wykorzystująca SC.

Detalem decydującym o długoterminowej-użytkowości jest wybór pomiędzy szufladą stałą a wysuwaną. Rama stała jest prostsza, stabilniejsza i tańsza, co pasuje do stabilnych łączy szkieletowych, które rzadko się zmieniają. Wysuwana szuflada pozwala wysunąć tacę do przodu w celu połączenia i sprawdzenia, co jest lepszym wyborem w przypadku każdej ramy, w której często się przesuwa, dodaje i zmienia. Przed określeniem typu przesuwnego upewnij się, że przed szafą jest wystarczająco dużo miejsca, aby szuflada mogła się całkowicie wysunąć, ponieważ rama o dużej-gęstości, której nie można otworzyć w wąskim przejściu, jest trudna w utrzymaniu.

Uchwyt ścienny ODF

Uchwyt ścienny ODF mocuje się bezpośrednio do ściany, a nie w szafie, jest więc naturalnym wyborem tam, gdzie nie ma szafy lub gdzie jest mało miejsca: małe pomieszczenia telekomunikacyjne, budynki biurowe, piwnice mieszkalne, punkty dystrybucji na piętrach i wejścia do budynków FTTH. Zwykle jest kompaktowy, zamykany i dostosowany do średniej liczby włókien, takich jak 12, 24 lub 48 rdzeni.

Przy wyborze zestawu do montażu na ścianie kierunek wprowadzenia kabla ma większe znaczenie, niż się na pierwszy rzut oka wydaje. Rama zamontowana w wąskiej kolumnie pionowej lub szybie często wymaga wejścia od dołu lub z boku, a nie od tyłu, ponieważ za skrzynką po prostu nie ma miejsca na poprowadzenie kabla bez ostrego zagięcia. Przed złożeniem zamówienia, a nie po zamontowaniu skrzynki na ścianie, należy potwierdzić kierunek wejścia, pojemność wewnętrznej kasety spawów, układ panelu adaptera i miejsce dostępne na zwijanie włókien.

Zewnętrzny ODF

Zewnętrzny ODF kończy i rozprowadza światłowód w miejscach eksponowanych lub-częściowo odsłoniętych, takich jak punkty dostępu FTTH, zewnętrzne szafy telekomunikacyjne, dystrybucja na słupach-, wiejskie łącza szerokopasmowe i obiekty przemysłowe. W przeciwieństwie do ramy wewnętrznej, jednostka zewnętrzna żyje lub umiera w wyniku uszczelnienia środowiskowego, dlatego liczba portów stanowi tylko połowę specyfikacji.

Liczba, na której należy się oprzeć, to stopień ochrony zdefiniowany w międzynarodowej normieIEC 60529 (kod IP). W praktyce stopień IP54 oznacza ochronę przed kurzem-i bryzgi wody, co można ustawić w osłoniętym miejscu lub-zamontować w szafce; Stopień ochrony IP65 oznacza-kurzoszczelność i ochronę-przed strumieniami wody pod niskim ciśnieniem, co stanowi bardziej realistyczne minimum w przypadku ramy całkowicie narażonej na działanie czynników atmosferycznych; i IP66 do IP68 zapewniają silniejsze strumienie lub tymczasowe zanurzenie. Należy pamiętać, że wyższy współczynnik zanurzenia nie oznacza automatycznie odporności na strumień wody, ponieważ są to oddzielne testy, zatem w miejscu, w którym występuje zarówno zacinający deszcz, jak i stojąca woda, może być konieczne wykonanie podwójnej oceny. Oprócz współczynnika IP sprawdź odporność na promieniowanie UV, konstrukcję dławika kablowego, odporność obudowy na korozję, metodę blokowania i sposób zarządzania kondensacją. Słabo uszczelniona rama zewnętrzna jest jedną z najczęstszych przyczyn usterek- związanych z wilgocią wiele lat po instalacji.

Szyna DIN ODF

Szyna DIN ODF to kompaktowe urządzenie, które zatrzaskuje się na szynie DIN wewnątrz szafki elektrycznej lub przemysłowej obudowy sterującej i jest zbudowane z myślą o małej liczbie włókien w systemach automatyki, komunikacji energetycznej, sprzęcie inteligentnych sieci, szafach sterowniczych transportu i sieciach fabrycznych. Jego wartością jest integracja: umożliwia zakończenie światłowodu i ochronę w tym samym panelu, w którym znajduje się okablowanie elektryczne, bez konieczności stosowania osobnej szafy.

W przypadku prac przemysłowych należy zwrócić uwagę nie tylko na liczbę włókien, ale także na środowisko mechaniczne. Wibracje, dostępna głębokość szafy, wymagania dotyczące uziemienia i odciążenie kabla – wszystko to wpływa na to, czy rama pozostanie niezawodna, a prowadzenie włókien powinno być tak zorganizowane, aby technik mógł dotrzeć do złączy bez zakłócania pobliskich przewodów zasilających.

Rozdzielacz PLC ODF

Rozgałęźnik PLC ODF mieści w ramce pasywne rozgałęźniki optyczne, dzięki czemu jedno włókno zasilające jest podzielone na wiele włókien abonenckich, co czyni go rdzeniem budulcowym sieci dostępowych FTTH, GPON i EPON standaryzowanych w referencjach takich jakZalecenia ITU-T G.984 GPON. Pojedyncza rama może łączyć terminację, instalację rozdzielacza, łączenie i zarządzanie kablami, co pozwala utrzymać porządek w rozmieszczeniu pasywnej sieci optycznej. Typowe konfiguracje wahają się od 1×8 do 1×32 lub 1×64, a właściwy stosunek zależy od budżetu łącza i gęstości abonentów projektu.

Warto zaplanować dwa punkty inżynieryjne. Po pierwsze, współczynnik podziału wpływa na układ portów i przestrzeń konserwacyjną, ponieważ rozdzielacz 1 × 32 zasila znacznie więcej adapterów wyjściowych niż 1 × 8, a te wyjścia wymagają miejsca, aby móc je łączyć i opisywać bez stłoczenia. Pomaga także wcześnie podjąć decyzję pomiędzy scentralizowanym podziałem w jednym węźle a rozproszonym podziałem w sieci, co jest kompromisem-dobrze wyjaśnionym w tym przeglądzietypy rozdzielaczy optycznych. Po drugie, we wdrożeniach PON prawie zawsze używane są złącza-polerowane kątowo (APC). Powodem są straty sygnału zwrotnego: odbicia we współdzielonym drzewie pasywnym pogarszają jakość sygnału dla każdego abonenta w odgałęzieniu, a powierzchnie końcowe APC tłumią te odbicia znacznie lepiej niż płaskie-polerowane. Przed złożeniem zamówienia potwierdź współczynnik rozdzielacza, wypolerowanie złączy, układ wejść i wyjść, dostępne miejsce na tackę łączeniową oraz schemat etykietowania i przeglądajRozgałęźnik PLCopcje umożliwiające dokładne dopasowanie proporcji wymaganych przez projekt.

Modułowy format ODF-o wysokiej gęstości

Modułowy moduł ODF o-gęstości jest przeznaczony do obsługi dużej liczby włókien w ograniczonej przestrzeni w szafie lub na podłodze i jest standardowym wyborem w przypadku centrów danych, biur centralnych, sieci szkieletowej operatorów, dużych kampusów i punktów agregacji, które potrzebują miejsca na rozwój. Zamiast pojedynczego stałego panelu systemy te wykorzystują modułowe panele adapterów, wyjmowane kasety, wiele tacek połączeniowych i zaprojektowane ścieżki trasowania i zwykle obsługują interfejsy LC lub MPO/MTP.

Błędem, którego należy tutaj unikać, jest wybieranie wyłącznie maksymalnej liczby portów. Przy bardzo dużej gęstości kable krosowe splatają się ze sobą,-przestrzeń dostępowa z przodu staje się ciasna, a przepełniona rama stwarza ryzyko przypadkowego odłączenia niewłaściwego portu podczas konserwacji. Decydującą kwestią w przypadku-pracy o dużej gęstości, w tym wyboru LC-w porównaniu-macierzy omówionej w tympraktyczny przewodnik po LC kontra MTP/MPOzależy od tego, czy technicy będą nadal mogli dotrzeć do portów, zarządzać kablami krosowymi i zachować promień zgięcia, gdy rama będzie w pełni obciążona.

Tabela porównawcza typów ODF

Zakresy wydajności są jedynie wartościami typowymi i różnią się w zależności od projektu produktu, formatu adaptera i konfiguracji dostawcy. Zawsze sprawdzaj dokładną liczbę włókien i opcje panelu w arkuszu danych.

Szybki przewodnik wyboru ODF

Jeśli potrzebujesz tylko szybkiego skierowania do właściwej kategorii, poniższa tabela przedstawia typowe sytuacje projektowe do odpowiedniego punktu początkowego. Potraktuj ją jako krótką listę, a następnie zweryfikuj szczegóły, korzystając z listy kontrolnej znajdującej się poniżej.

Jak wybrać odpowiedni ODF dla swojego projektu?

Wybór ODF to nie tylko wybór urządzenia z wystarczającą liczbą portów. Rama musi pasować do całego projektu, dlatego przed zakupem należy potwierdzić wszystkie poniższe czynniki.

Liczba włókien i przyszła ekspansja

Zacznij od liczby włókien, które musisz dzisiaj zakończyć, połączyć lub załatać, a następnie dodaj rezerwę. Rama dopasowana dokładnie do dzisiejszych 24 włókien nie pozostawia miejsca, gdy zakład powiększy się do 48, a późniejsza modernizacja zwykle kosztuje więcej niż zakup jej teraz. W praktyce wiele projektów rezerwuje od 20 do 50 procent wolnej mocy obliczeniowej na przyszłe łącza, zapasowe światłowody i modernizacje. Zapytaj, ile włókien wchodzi, ile wychodzi, czy zostanie dodanych więcej użytkowników lub budynków i czy taca spawów i pojemność adaptera wytrzymają ten wzrost.

Przestrzeń instalacyjna

Lokalizacja w dużej mierze determinuje typ. Istniejący 19-calowy stojak wskazuje na ramę do montażu w stojaku; miejsce, w którym jest tylko miejsce na ścianę, wskazuje na ramę do montażu na ścianie; bieg światłowodu wewnątrz szafki przemysłowej wskazuje na ramę szyny DIN; a instalacja narażona na deszcz, kurz lub wahania temperatury wyklucza standardową jednostkę wewnętrzną na rzecz jednostki zewnętrznej. Zanim zdecydujesz się na model, zmierz rzeczywistą dostępną przestrzeń, w tym głębokość stojaka lub prześwit w szufladzie.

Środowisko wewnętrzne a środowisko zewnętrzne

Ramy wewnętrzne i zewnętrzne nie są zamienne. Jednostki wewnętrzne nadają się do pomieszczeń chronionych, takich jak pomieszczenia ze sprzętem, biura i szafy telekomunikacyjne, gdzie uszczelnienie nie jest priorytetem. Jednostki zewnętrzne wymagają skutecznej ochrony przed wilgocią, kurzem, korozją i promieniowaniem UV, dlatego też specyfikacja obejmuje stopień ochrony IP, materiał obudowy, uszczelnienie drzwi, konstrukcję dławika, konstrukcję zamka i zakres temperatur. W tym przewodniku omówiono różnice między obsługą wewnątrz i na zewnątrz, w tym typy kabli i sposób ich prowadzeniainstalacja kabli światłowodowych wewnątrz i na zewnątrz. Używanie ramy wewnętrznej na zewnątrz jest częstą i możliwą do uniknięcia przyczyną zmniejszonej niezawodności.

Typ złącza i adaptera

ODF można skonfigurować za pomocą adapterów SC, LC, FC lub ST, a właściwy wybór jest zgodny z istniejącymi kablami krosowymi, pigtailami i interfejsami sprzętu aktywnego. Jako ogólny wzór,Złącza SCsą szeroko rozpowszechnione w telekomunikacji i FTTH,Złącza LCdominują w centrach danych{0}}o dużej gęstości i w przedsiębiorstwach, FC pojawia się w niektórych urządzeniach telekomunikacyjnych i instrumentach, a ST przetrwa w starszych sieciach. Potwierdź format zgodnie z dopasowaniemadaptery światłowodowemasz zamiar używać.

Typ polski zasługuje na równą uwagę. Powierzchnie końcowe UPC (płaskie, lekko wypukłe) zapewniają zazwyczaj tłumienie odbicia na poziomie około 50 dB, podczas gdy powierzchnie końcowe APC (nachylone pod kątem 8- stopni) osiągają około 65 dB, odbijając światło rozproszone w okładzinę, a nie cofając światłowód, dlatego też APC jest standardem w zastosowaniach wideo PON i RF. Nie mogą one być ze sobą łączone: połączenie APC-do-UPC powoduje duże tłumienie wtrąceniowe i może fizycznie uszkodzić powierzchnie końcowe tulejek. Jeśli rozważasz opcje, to wyjaśnieniePolskie typy PC, UPC i APCszczegółowo omawia różnice.

Pojemność tacy na łączenie

Jeśli rama będzie używana do łączenia zgrzewanego, pojemność wewnętrznej tacy musi odpowiadać liczbie włókien, a nie tylko liczbie adapterów. Częstym i frustrującym błędem jest kupowanie ramy z dużą ilością portów adapterów, ale zbyt małą liczbą tac. Zgodnie z zasadą planowania, taca spawów zwykle mieści 12 lub 24 zabezpieczone spawy, więc zadanie na 24-włókna wymaga mniej więcej od jednej do dwóch tac, zadanie na 48-włóknów od dwóch do czterech i tak dalej. Kiedy tace się kończą, objawy są przewidywalne: koszulki termokurczliwe nie mają gdzie się osadzić, włókna nie mogą być zwinięte w ramach minimalnego promienia zgięcia, konserwacja oznacza ponowne uszkodzenie istniejących połączeń, a przyszła ekspansja staje się niewygodna. Zgodnie z praktykami podsumowanymi przezStowarzyszenie Światłowodowekable do małych pomieszczeń zazwyczaj wymagają po instalacji promienia zgięcia wynoszącego około 25 mm, a rama, która nie jest w stanie utrzymać tego promienia, po cichu zwiększy tłumienie wtrąceniowe. Zaplanuj razem liczbę tac, miejsce na rękawy i ścieżkę ułożenia, a następnie przejrzyj swojewarkocze światłowodowewzdłuż ramy, aby końcówki i korytka były kompatybilne. Jeśli nadal decydujesz pomiędzy łączeniem a złączami-montowanymi na miejscu, to porównaniełączenie fuzyjneto przydatne odniesienie.

Wejście kablowe i dostęp konserwacyjny

Kierunek wejścia kabla to-rzeczywiste ograniczenie, a nie szczegół. Ramy umożliwiają wejście od tyłu, z boku, od góry lub od dołu, a niedopasowanie do układu miejsca wymusza ostre zakręty lub niechlujne prowadzenie. Dostęp konserwacyjny opiera się na tej samej logice: wysuwana szuflada lub konstrukcja z-dostępem od przodu jest łatwiejsza w obsłudze w przypadku często zmienianych sieci, natomiast stała struktura jest akceptowalna w przypadku stabilnych łączy z niewielkimi zmianami. Rama, która na papierze wygląda na kompaktową, może być trudna w serwisowaniu po zamontowaniu kabli.

Etykietowanie i zarządzanie kablami

Wyraźne oznakowanie oszczędza czas podczas usterek i aktualizacji, a w przypadku większych ram nieprawidłowe oznakowanie powoduje nieprawidłowe połączenia, dłuższą identyfikację usterek i możliwe do uniknięcia przestoje. Dobra rama umożliwia odrębną numerację portów, wydzieloną przestrzeń na etykiety, pierścienie do prowadzenia kabli krosowych, punkty wiązania, wolną przestrzeń do przechowywania oraz separację kabli przychodzących i kabli krosowych. Zachowaj routing swojegokable krosowezaplanowane od początku, a nie dodane po namyśle.

Lista kontrolna specyfikacji ODF przed złożeniem zapytania o wycenę

Przygotowanie tych szczegółów przed skontaktowaniem się z dostawcą skraca drogę-w tę i z powrotem- oraz zmniejsza ryzyko otrzymania nieprawidłowej konfiguracji.

• Łączna liczba włókien do zakończenia teraz plus procent rezerwy na przyszły wzrost.
• Instalacja wewnątrz lub na zewnątrz, a w przypadku montażu na zewnątrz docelowy stopień ochrony IP.
• Metoda montażu: szafa 19-calowa, wysokość U, ściana, słup, szyna DIN lub szafka.
• Format złącza i adaptera (SC, LC, FC lub ST) i polski (UPC lub APC).
• Rodzaj, długość i ilość kabla typu pigtail i patchcord.
• Liczba tac do łączenia i wymagana pojemność na tacę.
• Współczynnik podziału i pozycja podziału dla projektów PON.
• Kierunek wprowadzenia kabla i zewnętrzna średnica kabla lub rozmiar dławika.
• Schemat etykietowania i-numerowania portów.
• Konstrukcja stała lub przesuwna oraz wymagana strona dostępu.

Przykładowe konfiguracje ODF

Trzy zanonimizowane scenariusze pokazują, jak powyższe czynniki łączą się w praktyce.

Mały punkt dystrybucyjny budynku FTTH

W przypadku 24 włókien z pigtailami SC/APC wewnątrz pionu zwykle wystarczający jest kompaktowy ścienny ODF z dwiema tacami na spawy i dolnym lub bocznym wejściem kabla. Rezerwacja kilku zapasowych portów pozostawia miejsce na dodatkowe jednostki w budynku bez konieczności dodawania drugiej ramy.

Agregacja centrów danych

W przypadku 96 włókien światłowodowych w LC w ruchliwym przejściu, przesuwny adapter ODF o wysokości 2U o-gęstości do montażu w stojaku z dostępem od przodu i podwójnym wejściem kabla umożliwia łatwe łączenie kabli i chroni promień zgięcia pod dużym obciążeniem-kabla krosowego. Wysuwana szuflada ma tutaj znaczenie, ponieważ zmiany są częste.

Wiejski dostęp FTTH na słupie

W przypadku podziału linii zasilającej na wielu abonentów, należy zastosować zewnętrzną ramkę rozdzielczą z rozdzielaczem o stopniu ochrony IP65 lub wyższej, wyposażoną w:Rozgałęźnik 1×32i złącza SC/APC, obsługują zarówno podział, jak i narażenie środowiskowe w jednej obudowie.

Wybór ODF według zastosowania

Sieci dostępowe FTTH i PON

W przypadku FTTH zwykle wykorzystuje się ramy do montażu naściennego wewnątrz budynków, ramy na zewnątrz w odsłoniętych punktach dostępu oraz ramy rozdzielaczy PLC wszędzie tam, gdzie wymagany jest pasywny podział. Piwnica, pomieszczenie telekomunikacyjne lub punkt dystrybucji na piętrze zwykle wymagają montażu na ścianie; lokalizacja zewnętrzna wymaga lokalizacji zewnętrznej-; a węzeł rozdzielający wywołuje ramkę rozdzielającą, która integruje rozdzielacz z zakończeniem. Aby uzyskać szerszy pogląd na wymagania kompilacji pasywnej, thisElementy pasywne FTTHprzewodnik dotyczący zakupów jest pomocnym towarzyszem.

Centra danych i pomieszczenia telekomunikacyjne

Środowiska te preferują montaż w stojaku i ramy modułowe-o dużej gęstości i zazwyczaj wymagają dużej liczby włókien, adapterów LC o-dużej gęstości, czystego prowadzenia-kabli krosowych, niezawodnego etykietowania i miejsca na rozbudowę. W gęstych stojakach zarządzanie kablami ma taką samą wagę, jak gęstość portów.

Budynki korporacyjne i sieci kampusowe

W tym przypadku właściwa rama zależy od konstrukcji szkieletu. W głównym pomieszczeniu sprzętowym często stosuje się ramę do montażu w stojaku, natomiast w podłogowych punktach dystrybucji stosuje się ramy do montażu na ścianie. W kampusie składającym się z-budynków ODF kończą włókna szkieletowe i zapewniają czysty punkt łączenia między budynkami, przełącznikami i pomieszczeniami ze sprzętem.

Sieci przemysłowe i szafy sterownicze

Sieci przemysłowe opierają się na ramach na szynę DIN lub kompaktowych jednostkach do montażu na ścianie. Rama musi pasować do szafy sterowniczej, chronić włókna przed naprężeniami mechanicznymi i umożliwiać technikom dotarcie do złączy bez dotykania przewodów elektrycznych, przy uwzględnieniu wibracji, kurzu, temperatury szafy i odciążenia.

ODF a panel krosowy światłowodowy a skrzynka rozdzielcza światłowodu

Kupujący często mylą te trzy rozwiązania, ponieważ wszystkie zarządzają połączeniami światłowodowymi, a mimo to nie są tym samym. ODF to zazwyczaj najbardziej kompletna jednostka, składająca się z paneli adapterów, tacek połączeniowych, prowadzenia kabli, przechowywania luzu i zabezpieczeń. Panel krosowy światłowodowy jest bardziej skoncentrowany na łataniu złączy wewnątrz szafy, chociaż niektóre zawierają tace łączące. Skrzynka rozdzielcza światłowodu jest zazwyczaj mniejsza i umiejscowiona bliżej użytkowników końcowych, w budynkach FTTH, na piętrach lub w miejscach dostępu zewnętrznego.

Krótka droga do podjęcia decyzji: użyj ODF, jeśli potrzebujesz strukturalnego zakończenia, łączenia, łączenia i zarządzania; używaj panelu krosowniczego, gdy potrzebujesz głównie łączenia-w szafie w pobliżu aktywnego sprzętu; i użyj skrzynki dystrybucyjnej, gdy potrzebujesz kompaktowej dystrybucji blisko użytkowników. Ponieważ nazewnictwo różni się w zależności od dostawcy i rynku, należy oceniać rzeczywistą strukturę, pojemność i funkcję, a nie etykietę w arkuszu danych. To głębsze spojrzenie naróżnice między panelem krosowym ODF i światłowodowymwarto przeczytać, jeśli granica nadal wydaje się niewyraźna.

Typowe błędy przy wyborze ODF

Wybieranie tylko według liczby portów

Liczba portów ma znaczenie, ale sama w sobie nie wystarczy. Zdolność łączenia, wejście kabla, format adaptera, przestrzeń konserwacyjna i przestrzeń na rozbudowę mają wpływ na to, czy rama będzie faktycznie działać na miejscu.

Ignorowanie przyszłej ekspansji

Tania rama-bez wolnej mocy staje się kosztowna w momencie rozwoju sieci. Zaplanuj wzrost włókien przed ostateczną selekcją, a nie po.

Korzystanie z wewnętrznego ODF na zewnątrz

Ramy wewnętrzne nie są zbudowane z myślą o deszczu, kurzu i długotrwałej ekspozycji na zewnątrz. Instalacje zewnętrzne wymagają odpowiednio uszczelnionej obudowy o odpowiednim stopniu ochrony IP i konstrukcji dławika.

Mieszanie typów złączy bez planowania

Wybór SC, LC, FC, APC i UPC musi być dostosowany do kabli krosowych, pigtaili i sprzętu aktywnego. Niewłaściwa kombinacja zwiększa złożoność instalacji, a w przypadku niedopasowanego polerowania pogarsza parametry optyczne.

Zapominanie o dostępie konserwacyjnym

Rama, która na papierze wygląda na kompaktową, może być trudna w serwisowaniu po podłączeniu okablowania. Upewnij się, że po instalacji technicy będą mogli bezpiecznie dotrzeć do adapterów, tacek połączeniowych i obszarów trasowania.

Często zadawane pytania

Wniosek

Główne typy przełącznic optycznych to ramki do montażu w stojaku, do montażu na ścianie, do zastosowań zewnętrznych, na szynę DIN, rozdzielacz PLC i modułowe-o dużej gęstości, a właściwy wybór zależy od liczby włókien, przestrzeni instalacyjnej, środowiska, typu złącza i wypolerowania, pojemności kasety połączeniowej, prowadzenia kabli i przyszłej rozbudowy. Mały obiekt w pomieszczeniach zamkniętych może wymagać jedynie ramy do montażu na ścianie; pomieszczenia telekomunikacyjne i centra danych zwykle wymagają ram do montażu w stojaku lub-o dużej gęstości; Sieci FTTH i PON często wykorzystują rozgałęźniki zewnętrzne i PLC; i szafy przemysłowe są dobrze obsługiwane przez ramy na szynę DIN. Przed dokonaniem wyboru przygotuj szczegóły projektu, korzystając z powyższej listy kontrolnej, a określenie ramy, która będzie praktyczna, niezawodna i łatwa w utrzymaniu, stanie się znacznie łatwiejsze.
