„Dlaczego moja sieć kampusowa 10G nadal działa z opóźnieniem, mimo że korzystam z najlepszego światłowodu jednomodowego?”

Taką wiadomość przekazał spanikowany integrator systemów trzy dni przed spotkaniem na uniwersyteciePełny kampus optycznyprzekazanie. w laboratoriumTryb pojedynczy a tryb wielomodowywygląda jak proste porównanie arkuszy specyfikacji. Na prawdziwym miejscu pracy? Inna historia. Widzieliśmy, jak projekty kończyły się niepowodzeniem, ponieważ ktoś połączył niebieskie złącze UPC z zielonym adapterem APC. Lub nie doceniłeś budżetu łącza ONT. Albo przepuścił budżet na transceivery jednomodowe na 100 metrów, w których można było zastosować tańszą optykę wielomodową.

Ponieważ FTTO stało się nowym standardem, wybór włókien wykracza daleko poza „jednomodowe dla długich, wielomodowe w skrócie”. Jeśli Twoje podejście do okablowania utknęło w podręcznikowym zakresie,-szczerze mówiąc, możesz podłożyć miny lądowe pod przyszłe aktualizacje.

Wyobraź sobie taką sytuację: kampus składający się z 50-budynków, w którym przez 20 lat nie będzie konieczna wymiana ani jednego kabla. To obietnica dobrze zaprojektowanegoPrzewodnik okablowania POLrealizacja. Ale droga tam? Wypełnione pułapkami. LC czy SC/APC? Pełny tryb pojedynczy w biegach poziomych, czy zachować tryb wielomodowy, aby zaoszczędzić na modułach optycznych? Jedna zła specyfikacja złącza nie tylko opóźnia Twoją oś czasu. Zwielokrotnia to bóle głowy związane z konserwacją na lata.

Pomińmy definicje fizyki, które widziałeś setki razy. Cel: pomoc w podjęciu decyzji „zrób to dobrze za pierwszym razem”.

Liczby, które naprawdę mają znaczenie

Widziałeś standardową tabelę porównawczą. Średnica rdzenia, długość fali, odległość. Rozumiem. Ale te wykresy nie mówią prawdziwej historii: decyzja o wyborze trybu jednomodowego i wielomodowego dotyczy pieniędzy. Nie fizyka.

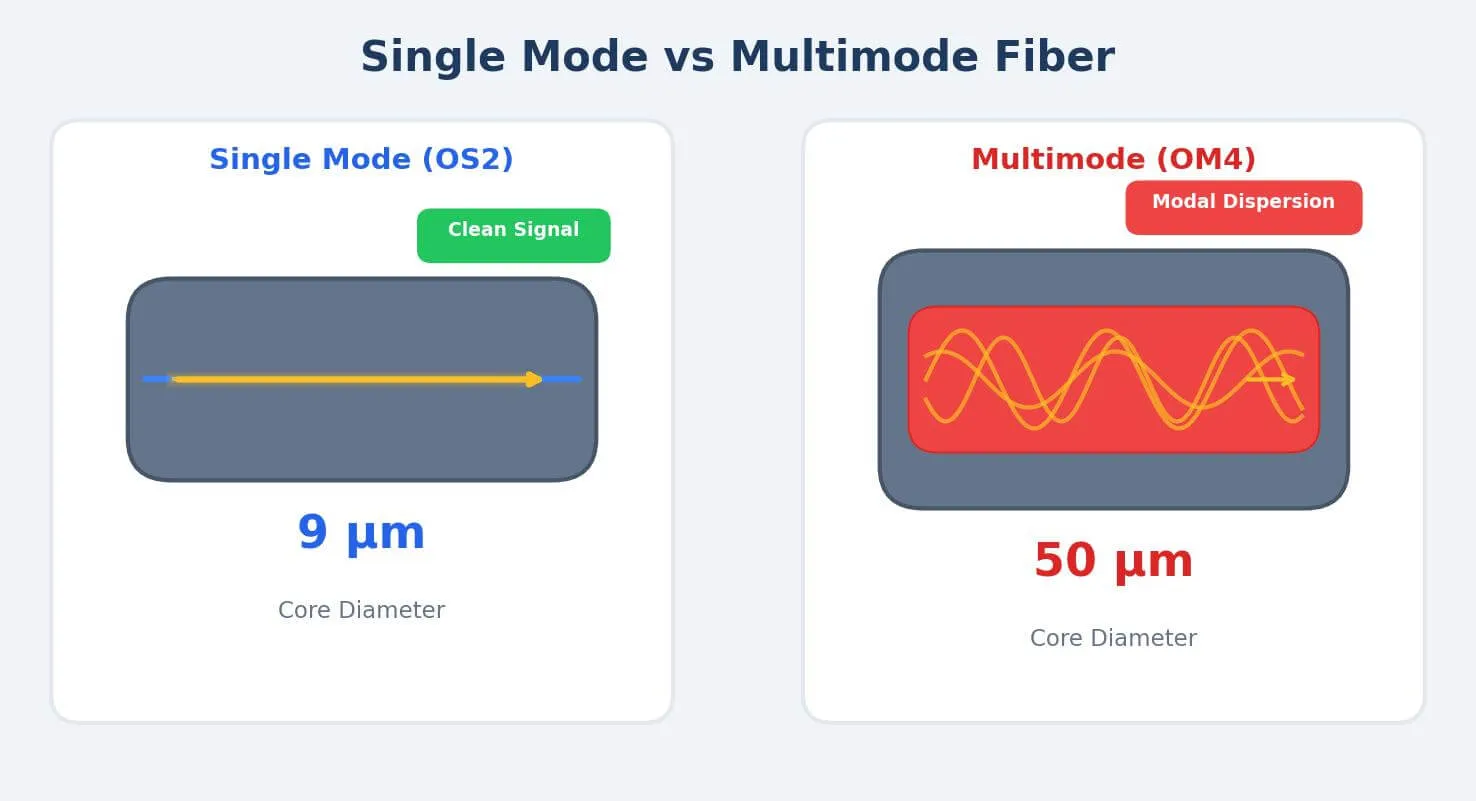

Pomyśl o tym w ten sposób. Tryb pojedynczy to samochód sportowy-, w którym jedna wiązka światła pada na rdzeń tak cienki (9 mikrometrów), że w porównaniu z nim ludzki włos wygląda grubo. Czysty sygnał, pokonuje 10, 20, 100 kilometrów bez konieczności doładowania. Multimode to pickup. Szerszy rdzeń (50 mikrometrów-nadal cieńszy niż włos, ale 6 razy większy), wiele wiązek światła odbija się jednocześnie. Łatwiejsza praca, tańsze podłączenie. Ale te odbijające się promienie zaczynają przeszkadzać po kilkuset metrach. Sygnał staje się błotnisty.

Widzisz pułapkę? Kabel jednomodowy jest tańszy. Ale urządzenia nadawczo-odbiorcze kosztują 3-5 razy więcej. W przypadku kampusu obejmującego 500-portów różnica ta sięga 30 000–50 000 dolarów za samą optykę. W naszych projektach realizowanych na lata 2023–2024 w Azji Południowo-Wschodniej widzieliśmy, jak zespoły zakupowe paliły się od dokładnych obliczeń – wybierania pojedynczego trybu „w celu zabezpieczenia się na przyszłość” w krótkich seriach, a następnie szarpania się, gdy koszty transceiverów nadwyrężyły budżet.

Teraz-architektura POL zmienia wszystko.Pełny kampus optycznywdrożenia przy użyciu POLwymagaćtryb pojedynczy. Nie ma żadnego wyboru. Technologia wykorzystuje-multipleksację z podziałem-dwóch długości fal GPON przemieszczających się w przeciwnych kierunkach w jednym paśmie światłowodu. Działa tylko z czystą transmisją w trybie pojedynczym.

Więc jeśli budujesz POL, pomiń debatę wielomodową. Ale tradycyjny Ethernet? To właśnie tamWybór światłowodu dla optycznej sieci LANsię komplikuje.

Dlaczego SC/APC dominuje w POLu (i co się dzieje, gdy mieszasz kolory)

Tradycyjne sieci kampusowe wyglądają jak drzewo. Przełącznik główny w części głównej, przełączniki dystrybucyjne w oddziałach, przełączniki dostępowe na każdym piętrze. Dużo sprzętu, dużo mocy, mnóstwo rzeczy, które się psują.

POL to spłaszcza. Jeden centralny OLT łączy się poprzez pasywne rozgałęźniki z ONT przy każdym biurku lub pokoju. Brak przełączników pośrednich. Żadnych szaf IDF na każdym piętrze. Tylko światłowód, rozgałęźniki i punkty końcowe.

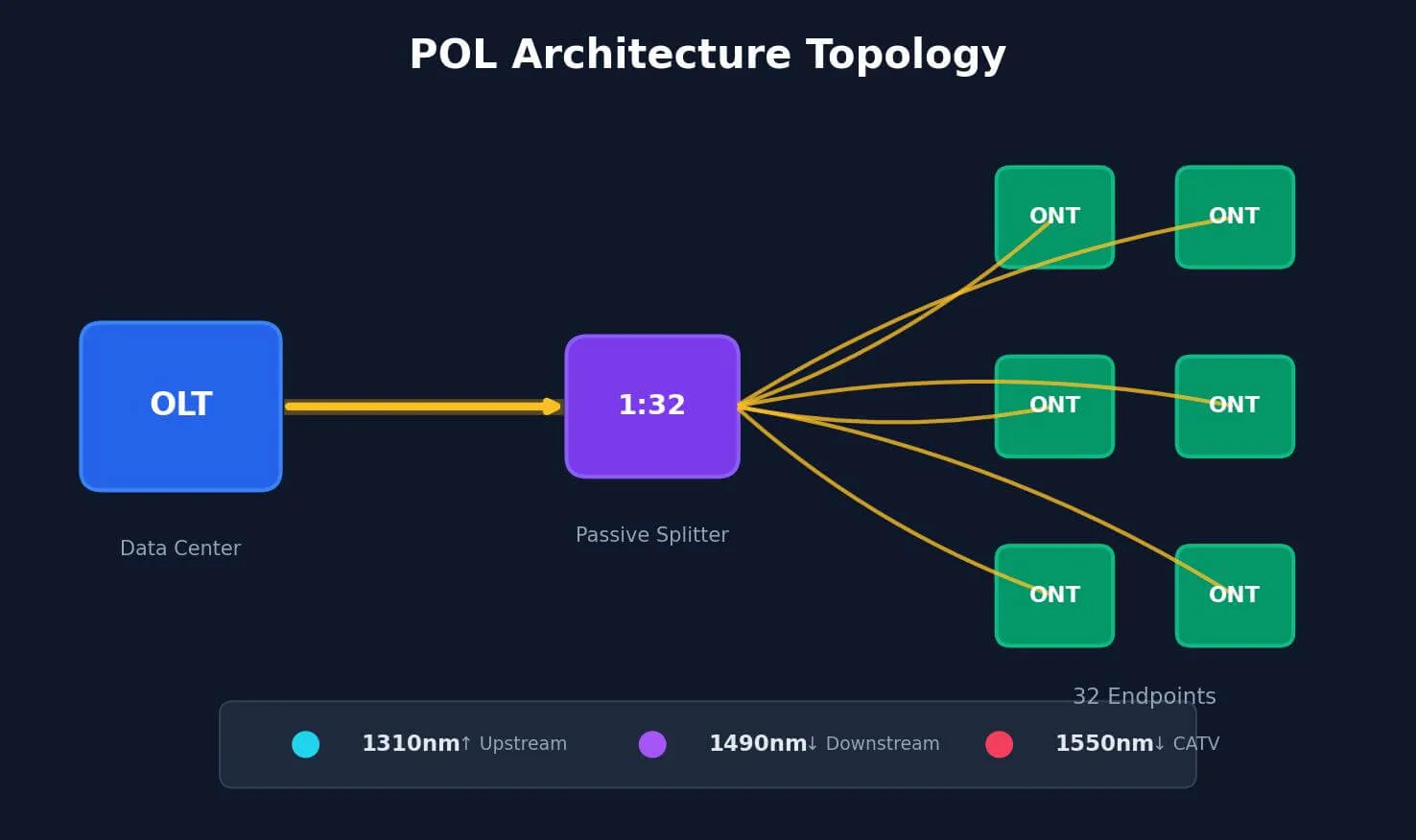

[Centrum danych] → OLT → Pojedyncze włókno → Rozgałęźnik 1:32 → 32 ONT

Dalszy ciąg: 1490 nm|Upstream: 1310nm|Obydwa na JEDNYM splocie włókien

Splittery są całkowicie pasywne. Żadnej mocy, żadnej elektroniki, nic, co mogłoby zawieść. Światło z OLT trafia na rozdzielacz w skali 1:32 i dzieli się na 32 miejsca. Podobnie jak wąż ogrodowy ze zraszaczem 32-, z tą różnicą, że rozdzielasz światło lasera, a nie ciśnienie wody.

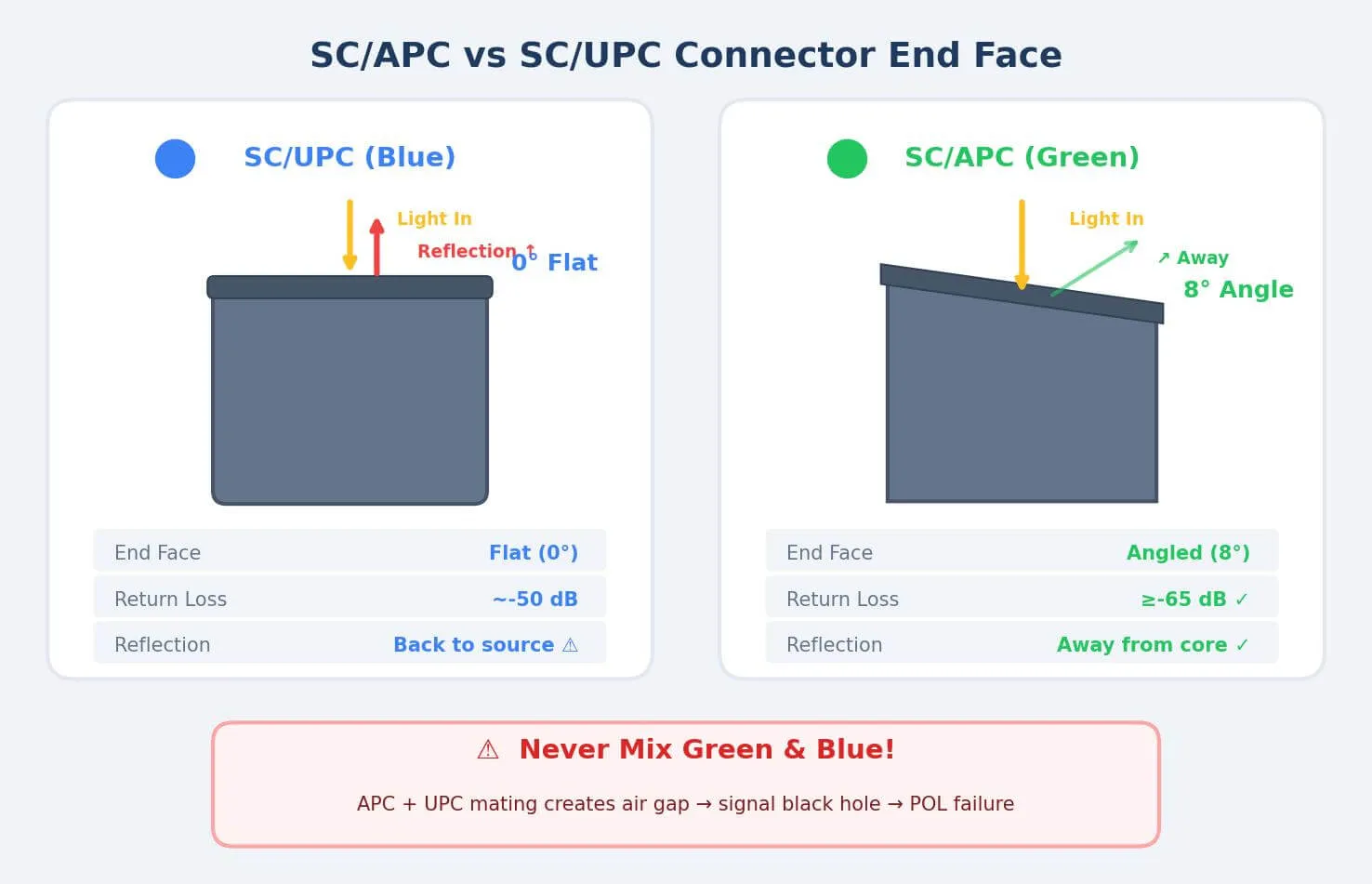

Krytyczny szczegół pomijany przez większość przewodników: POL wykorzystuje złącza SC/APC niemal powszechnie. „APC” oznacza kątową tuleję stykową-polerowaną pod kątem 8 stopni, a nie płaską. Kiedy światło uderza w płaską powierzchnię (UPC), część odbija się z powrotem w kierunku źródła. W dwukierunkowym POL odbicia te powodują powstawanie szumu. W kilkudziesięciu punktach połączeń gromadzi się hałas.

Zakrzywiona powierzchnia APC odbija odbicia od rdzenia. Straty odbiciowe spadają z ~-50 dB (UPC) do -65 dB lub lepiej (APC). Około 30 razy mniej odbitego światła, co powoduje jego powrót. W ujęciu POL? Różnica między sygnałem czystym i zdegradowanym.

TIA Fibre Optic Training Council mówi prosto: SC/APC jest standardem dla pasywnych sieci optycznych, ponieważ charakterystyka strat odbiciowych ma znaczenie w systemach dwukierunkowych. Nie zastanawiaj się-zgaduj-idź do SC/APC.

Co się stanie, gdy zmieszasz zielony i niebieski:

Widzieliśmy to w zeszłym roku w projekcie inteligentnego hotelu GPON. Wykonawca użył SC/APC (zielony) na-wyjściach rozdzielacza poziomu podłogi-prawidłowo. Ale potem dałem pokojom kable krosowe SC/UPC (niebieskie) do połączeń ONT. Fizycznie się podłącza. Elektrycznie? Katastrofa.

Kątowa powierzchnia stykająca się z płaską powierzchnią tworzy małą szczelinę powietrzną. Powierzchnia styku zmniejsza się prawie do zera. Strata zwrotów spada. Odbita moc optyczna wywołała-alarm wysokiego odbicia w OLT. Co gorsza,-kiedy sygnał CATV o długości fali 1550 nm był przesyłany z większą mocą, odbicia w szczelinie powietrznej powodowały wielokrotne wyłączanie ONT w pomieszczeniach brzegowych. Goście narzekali. Zarząd wpadł w panikę. Poprawka wymagała{{10}ponownego przeciągnięcia kabli krosowych w 200+ pokojach.

W całkowicie-sieci optycznej przejście z zielonego-w-niebieski nie jest „trochę wolniejsze”. To czarna dziura sygnałowa. Ten wzrost tłumienności wtrąceniowej o 1 dB wydaje się niewielki,-ale w przypadku łącza dzielonego w proporcji 1:64 to tylko kropla, która psuje system.

Prawdziwe decyzje dotyczące wdrożenia

Szkielet od centrum danych do pierwszego rozdzielacza.To jest twoja autostrada. Wszystko przez nią przepływa. POL oznacza jednomodowy OS2 z SC/APC-bez dyskusji. Ale klasa kabla,-zakończona wstępnie czy zakończona-w miejscu, z liczbą zapasowych włókien? Jeszcze decyzje do podjęcia.

W przypadku tras krótszych niż 2 km (większość sieci szkieletowych kampusów) zadanie spełnia standardowy system OS2. Wysokiej jakości włókno o niskiej-stracie? To przesada, chyba że używasz wyjątkowo długich łańcuchów rozdzielaczy lub planujesz modernizację-PON 25G. Tłumienie wtrąceniowe na złącze powinno pozostać poniżej 0,3 dB.-Określ to w zapytaniu ofertowym i wymagaj raportów z testów.

Wstępnie zakończone kable magistralne-kosztują więcej, ale oszczędzają czas instalacji. Dla szpitali lub uniwersytetów, gdzie liczy się minimalizacja zakłóceń? Warto. Nowa konstrukcja z zapasem czasu? Zakończenie pola działa prawidłowo. W przypadku-zakończeń o dużej gęstości na OLT,złącza światłowodowezaprojektowane do zastosowań-montowanych w szafie, ułatwiają identyfikację portów i dostęp do nich podczas konserwacji.

Kable dystrybucyjne od rozgałęźników do ONT.

To jest gdzieZłącza światłowodowe FTTOstać się interesującym. Ani jednego kabla-32 kable z każdego rozdzielacza do 32 lokalizacji. Pomnóż przez liczbę rozdzielaczy. Kampus średniej wielkości może mieć rozdzielacze 50+ obsługujące punkty końcowe 1,500+. Dużo złączy.

SC/APC pozostaje ustawieniem domyślnym. Ale najpierw sprawdź specyfikację ONT-niektóre nowsze modele korzystają z portów LC/APC. Jeśli tak, możesz poprowadzić kable z końcówką LC-w całym obwodzie (czystsze działanie) lub użyć adapterów hybrydowych SC-LC w rozdzielaczu (dodaje punkty połączeń). Generalnie polecamy pierwszą opcję. Każdy adapter jest potencjalnym punktem awarii.

Dlaczego jakość złącza ma znaczenie na dużą skalę:

Różnica 0,1 dB na złącze brzmi banalnie. Pomnożyć przez setki połączeń-nie jest to możliwe. Typowa architektura 1:32 POL ma całkowity budżet strat ~28 dB. Rozdzielacz zjada 15-17 dB. Tłumienie kabla wymaga trochę więcej. To pozostawia może 8-10 dB dla wszystkich strat na złączu. Tanie złącza powodują przekroczenie budżetu przy dłuższych seriach.

Tradycyjny szkielet Ethernet (kiedy nie robisz POL).Nie wszyscy są gotowi na POL. Remont istniejącej infrastruktury? Ograniczenia budżetowe? Tradycyjny przełączany Ethernet nadal działa. Jednak różne decyzje dotyczące włókien.

Poniżej 300 metrów-piętra-do-piętra w sąsiednich budynkach-wielomodowy OM4 z dupleksem LC ma sens ekonomiczny. Oszczędności na urządzeniach nadawczo-odbiorczych (moduły SR vs LR) sumują się przy podłączeniu dziesiątek przełączników. Rachunek odwraca się przy 300+ metrach. Walki wielomodowe, szczególnie przy większych prędkościach.Użycie trybu pojedynczego w sieci kampusowejinter-budowanie łączy zapewnia nieograniczoną przepustowość. Zainstaluj raz, obsługuj 10G, 100G, 400G-niezależnie od tego, co będzie dalej.

LC/UPC (nie APC) działa dobrze w przypadku sieci Ethernet typu punkt-do-punktu. Brak dwukierunkowego WDM, więc dodatkowe koszty APC i obsługa nie są konieczne.

Połączenia komputerów stacjonarnych i rozwiązanie obudowy strefowej

FTTO oznacza, że ​​światłowód dociera do biurka. Inne środowisko niż centrum danych. Kable zostają kopnięte. Krzesła się po nich przewracają. Personel sprzątający uderza w różne rzeczy. ThePrzewodnik po wyborze złącza światłowodowegow przypadku komputerów stacjonarnych priorytetem jest trwałość.

Światłowód-niewrażliwy na zginanie (BIF) nie podlega-negocjacjom. Standardowe włókno traci sygnał na ostrych zakrętach. Uchwyty BIF wyginają się przy promieniu zgięcia do 7,5 mm-węższym niż mały palec. Wstępnie-przycięte kable krosowe (2 m, 3 m, 5 m) oszczędzają czas w porównaniu z zakończeniem w terenie przy każdym biurku. Minimalna różnica w kosztach, pozwala uniknąć zmienności wynikającej z niewygodnych pozycji instalacji.

Wyzwanie otwartego biura:

W projekcie dla dużej firmy internetowej-całkowicie otwarty układ biura-projektant odmówił zamontowania widocznych korytek kablowych na słupach nośnych. Bezpośrednie routing ze szkieletu do każdego biurka oznaczało, że światłowód będzie wszędzie. Koszmar w utrzymaniu.

Nasze rozwiązanie: Obudowy strefowe w przestrzeni sufitowej lub pod podłogą podniesioną. Uruchom wielowłóknowe łącza MPO ze szkieletu do każdej skrzynki strefowej. Wewnątrz pudełka przeprowadź kable krosowe LC Uniboot obsługujące 6-8 pobliskich stacji roboczych.

Wypłata? Kiedy stacje robocze się poruszają (a zawsze tak się dzieje), nie dotyka się światłowodu szkieletowego w suficie. Wystarczy zamienić 3-metrowy kabel krosowy w skrzynce strefowej. Szacunki naszego klienta: 70% redukcja kosztów pracy MAC (przenoszenie/dodawanie/zmiana). To się sumuje ponad 3 lata reorganizacji biur.

Krytyczny szczegół: w pudełkach o ograniczonej przestrzeni złącza LC Uniboot lub Push-Pull Tab są obowiązkowe. Po podłączeniu 12 kabli krosowych standardowe złącza LC nie pozostawiają wystarczającej ilości miejsca na palce, aby cokolwiek usunąć. Przekonaliśmy się o tym na własnej skórze podczas projektu modernizacji,-który wymagał odłączenia połowy pudełka, aby uzyskać dostęp do jednego kabla.

Pytanie o pieniądze

Wszyscy pytają o koszty. Odpowiedź zależy od ram czasowych. POL kosztuje więcej z góry (OLT i ONT nie są tanie), ale pozwala znacznie zaoszczędzić na wszystkim innym,-zwłaszcza w ciągu 10 lat.

Przybliżony podział na 500 punktów końcowych. Są to szacunki branżowe, a nie gwarantowane wyceny.-Twój przebieg różni się w zależności od dostawcy, regionu i specyfiki.

Gdzie POL oszczędza najwięcej: przestrzeń i moc. Tradycyjne sieci wymagają szaf IDF-na każdym piętrze, przełączników, UPS i klimatyzacji. POL zastępuje to wszystko pasywnymi rozdzielaczami, które nie wymagają zasilania ani chłodzenia i mieszczą się w-montowanej na ścianie puszce wielkości podręcznika. Dokumentacja FTTO Huawei podaje, że redukcja mocy o 50-70%-jest liczbą marketingową, należy ją jednak przyjąć sceptycznie, ale kierunek jest realny. Mniej aktywnych urządzeń oznacza mniej prądu i mniej ciepła do usunięcia.

Brud jest twoim wrogiem (lekcja za 500 dolarów)

Coś, czego nie podkreślają broszury sprzedażowe: zanieczyszczenie jest główną przyczyną awarii sieci światłowodowych. Nie awaria sprzętu. Nie uszkodzenie kabla. Brud.

Światłowód jednomodowy ma rdzeń o średnicy 9-mikrometrów. Niewidoczne dla oka drobinki kurzu blokują ponad 10% przepuszczalności światła. Olej z odcisków palców powoduje wystarczającą stratę, aby przerwać połączenie. W systemach POL z napiętym budżetem na łącza zanieczyszczenie w kilku punktach powoduje kaskadę problemów obejmujących całą sieć.

500 dolarów, które zamieniło się w 5000 dolarów:

Projekt kampusu w Azji Południowo-Wschodniej. Klient obciął budżet o około 500 dolarów na profesjonalne zestawy czyszczące. „Po prostu używaj osłon przeciwpyłowych i zachowaj ostrożność”. Zezwolono pracownikom na instalację bez odpowiedniego sprzętu kontrolnego.

Tydzień po przekazaniu około 15% łączy wykazało niewyjaśnioną utratę pakietów. Zespół inżynierów musiał wrócić ze sprzętem OTDR, wyciągnąć złącza jedno po drugim i sprawdzić każdą powierzchnię czołową. Stwierdzenie: większość zanieczyszczonych tulejek została zarysowana przez cząsteczki kurzu podczas instalacji. Nieodwracalne szkody.

Rachunek końcowy: wymiana ok. 100 kabli krosowych (2000 USD za materiały), trzy dni pracy dla dwóch techników (3 USD,000+) plus utrata reputacji spowodowana nieudanym przekazaniem. „Oszczędności” w wysokości 500 dolarów kosztowały ich 10 razy więcej.

Końcówka złącza światłowodowego jest bardziej delikatna niż gałka oczna. Przy powiększeniu 400x cząsteczka pyłu wygląda jak krater na Księżycu. Jeśli nie kupujesz narzędzi do czyszczenia, potroj budżet na naprawy.

Kontrola przed kryciem jest obowiązkowa. Mikroskop światłowodowy 400x kosztuje kilkaset dolarów i pozwala uniknąć rozwiązywania problemów za tysiące dolarów. Każde złącze sprawdzane przed podłączeniem-podczas instalacji i wszelkich prac konserwacyjnych. Protokół czyszczenia: najpierw wytrzeć na sucho (-nie pozostawiający włókien), w razie potrzeby wyczyścić na mokro alkoholem izopropylowym 99% lub więcej, ponownie wysuszyć,-skontrolować ponownie. Zajmuje 30 sekund. Późniejsze zdiagnozowanie pominięcia zajmuje wiele godzin.

Planowanie tego, co będzie dalej

Włókno kampusowe trwa 15-25 lat. Kabel, który zainstalujesz dzisiaj, będzie nadal dostępny, gdy technologie, których nie wynaleźliśmy, staną się standardem.

Dobra wiadomość dla POL: warstwa fizyczna wspiera cały plan działania. Obecny GPON obsługuje 2,5 Gb/s pobierania danych. 10G-PON (XGS-PON) już dostępny. 25G-PON w fazie próbnej. 50G-PON w opracowywaniu standardów. Wszystkie korzystają z tych samych włókien i złączy,-tylko zmiany w sprzęcie OLT i ONT.

OFS Optics zauważa, że ​​chociaż tryb wielomodowy radzi sobie odpowiednio z większością odległości korporacyjnych, korzyści w zakresie przepustowości trybu jednomodowego stają się coraz bardziej widoczne wraz ze wzrostem szybkości transmisji danych. Uznają tendencję w kierunku trybu jednomodowego w miarę zmniejszania się cen transiwerów.

A Pełny kampus optycznyzbudowany w oparciu o tryb jednomodowy, obsługuje łącze typu backhaul Wi-Fi 7 (wiele-gigabitów na punkt dostępowy), nadzór wideo 8K i gęstość IoT, której nie jesteśmy w stanie przewidzieć-bez dotykania okablowania. Na tym polega wartość dobrego przygotowania infrastruktury za pierwszym razem.

Co umieścić w zapytaniu ofertowym

Przy zakupie złączy dlaPrzewodnik okablowania POL-wdrożenie zgodne z wymaganiami, określ te wartości minimalne:

Tłumienie wtrąceniowe: Typowo mniejsze lub równe 0,25 dB, Maks. mniejsze lub równe 0,35 dB

Tłumienie odbicia (APC): Większe lub równe 65 dB

Okucie: ceramika cyrkonowa

Cykle łączenia: większe lub równe 500 ze zmianą mniejszą lub równą 0,2 dB

Dokumentacja: Indywidualne wyniki badań lub certyfikaty serii

W przypadku wdrożeń-o znaczeniu krytycznym dostawcy- posiadający własną produkcję (a nie firmy handlowe zaopatrujące się w wielu fabrykach) zapewniają bardziej stałą jakość.Włókno Evoluxoferuje produkty-fabryczne bezpośrednio z dokumentacją testową wymaganą w projektach POL dla przedsiębiorstw.

Zapasowe współczynniki warte zaplanowania w budżecie: 5-10% dla-zespołów z fabrycznie zakończonymi końcówkami, 15-20% dla złączy do montażu na miejscu (uwzględnia awarie terminacji), 10-15% dla kabli krosowych do obsługi pierwszorocznych komputerów MAC.

Szybkie odniesienie

Przesunięcie w kierunkuPełny kampus optycznyarchitektura nabiera tempa, w miarę jak przedsiębiorstwa odkrywają oszczędności operacyjne i energetyczne. Niezależnie od tego, czy wdrażasz POL w nowym budynku, czy modernizujesz tradycyjną infrastrukturę, decyzje dotyczące złączy podjęte podczas instalacji decydują o niezawodności na następną dekadę lub dwie. Zrób je dobrze za pierwszym razem.
